端子设计与分析

•端子设计概述•端子结构与设计要素•端子材料选择与性能分析•端子制造工艺与质量控制•端子连接方式与可靠性评估•端子应用领域与案例分析01定义与分类定义生产工艺性要求和降低成本。

环境适应性要求机械性能要求设计原则电气性能要求能。

设计原则与要求小型化高性能•绿色环保：采用环保材料和工艺，降低对环境的影响。

材料选择制造工艺成本控制高精度、高质量的制造工在满足性能要求的同时，如何降低制造成本是一个重要问题。

03020102接触形式证良好的电气连接。

接触压力高导电性能。

接触电阻接触部分设计固定方式根据使用环境和振动要求，选择合适的固定方式，如螺钉固定、卡扣固定等。

固定强度确保端子在受到外力作用时，能够保持稳定的固定状态，不产生松动或脱落。

热稳定性考虑端子在长时间通电或高温环境下的热稳定性，防止因热膨胀导致接触不良或固定失效。

绝缘材料绝缘强度。

绝缘厚度当导致绝缘失效。

绝缘配合03铝合金不锈钢耐腐蚀性强，机械强度高，但导电性能相对较差。

铜合金常用材料介绍及特点等。

机械性能要求环境因素相应的材料。

材料选择依据与建议1 2 3导电性能机械强度耐腐蚀性材料性能对端子影响分析04材料准备加工成型表面处理组装与连接制造工艺流程简介01020304选择符合要求的金属或非金属材料，进行预处理和切割。

通过冲压、压铸、注塑等工艺将材料加工成端子的基本形状。

对端子表面进行清洗、去毛刺、电镀等处理，以提高其导电性能和耐腐蚀性。

将端子与其他零部件进行组装，形成完整的电气连接系统。

03时间控制产品质量。

01温度控制或性能下降。

02压力控制端子形状和尺寸的准确性。

关键工艺参数控制方法外观检测尺寸检测导电性能检测耐腐蚀性检测质量检测标准及实施方法通过万用表等测试设备，检测端子的电阻、接触电阻等导电性能指标是否合格。

将端子置于盐雾试验箱中，模拟恶劣环境条件下的腐蚀情况，评估其耐腐蚀性能。

05连接方式分类及特点压接连接焊接连接刺破连接端子结构中，提高连接的耐久性。

管型端子压接方形和六边的区别1.引言1.1 概述在电工领域中，管型端子的压接是一种常见的连接方式。

它通过将导线插入管型端子内，并利用一定的压力将导线紧固在管型端子的金属管壳中，实现电气连接。

在管型端子的压接中，常见的形状有方形和六边两种。

本文旨在探讨管型端子压接方形和六边之间的区别。

通过对它们特点和应用的详细比较分析，我们可以更好地了解它们的优势和局限性。

方形管型端子压接是一种常见且广泛应用的连接方式。

它的主要特点是具有较大的接触面积和较强的机械强度，能够提供稳定可靠的电气连接。

方形管型端子压接适用于电力系统、电子设备和工业控制领域等各个领域，特别适用于需要承受较大电流和高温环境的场合。

其结构简单，安装方便，成本相对较低。

但方形管型端子压接在某些特殊情况下，如需要大角度弯曲连接时，存在一定的限制。

相反，压接六边端子则具有其独特的特点和优势。

六边端子在结构上更加紧凑，可以实现更紧密的连接。

由于其六边形的形状，它具有较好的防滑性能，能够在振动和冲击环境下提供更稳定的电气连接。

同时，六边端子的设计使得其更容易安装和维护。

六边端子适用于较小空间的场合，如电子设备内部的紧凑连接。

然而，由于其结构的复杂性和边角的限制，六边端子的成本相对较高。

通过对方形和六边管型端子压接的特点和应用进行比较，我们可以看到它们分别适用于不同的场合。

在选用管型端子进行压接时，我们需要根据具体应用需求和环境条件，综合考虑其优缺点来做出合适的选择。

需要注意的是，管型端子压接技术仍处于不断发展和改进的过程中。

随着科技的进步和工业的发展，我们可以预见管型端子压接技术将在提高连接效率、减少能源损耗等方面取得更大的突破和进步。

未来，管型端子压接技术有望应用于更广泛的领域，并为各行各业的电气连接提供更可靠、安全和高效的解决方案。

1.2 文章结构文章结构部分旨在介绍本文的组织结构，以帮助读者更好地理解文章的内容和逻辑关系。

本文的结构分为引言、正文和结论三个主要部分。

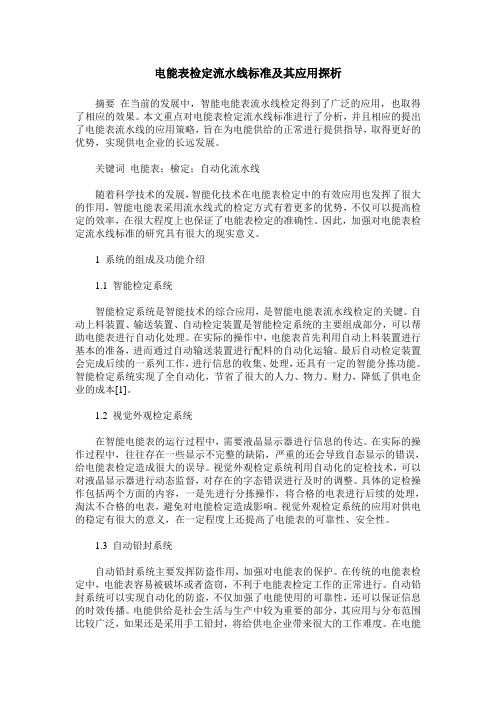

电能表检定流水线标准及其应用探析摘要在当前的发展中，智能电能表流水线检定得到了广泛的应用，也取得了相应的效果。

本文重点对电能表检定流水线标准进行了分析，并且相应的提出了电能表流水线的应用策略，旨在为电能供给的正常进行提供指导，取得更好的优势，实现供电企业的长远发展。

关键词电能表；檢定；自动化流水线随着科学技术的发展，智能化技术在电能表检定中的有效应用也发挥了很大的作用，智能电能表采用流水线式的检定方式有着更多的优势，不仅可以提高检定的效率，在很大程度上也保证了电能表检定的准确性。

因此，加强对电能表检定流水线标准的研究具有很大的现实意义。

1 系统的组成及功能介绍1.1 智能检定系统智能检定系统是智能技术的综合应用，是智能电能表流水线检定的关键。

自动上料装置、输送装置、自动检定装置是智能检定系统的主要组成部分，可以帮助电能表进行自动化处理。

在实际的操作中，电能表首先利用自动上料装置进行基本的准备，进而通过自动输送装置进行配料的自动化运输。

最后自动检定装置会完成后续的一系列工作，进行信息的收集、处理，还具有一定的智能分拣功能。

智能检定系统实现了全自动化，节省了很大的人力、物力、财力，降低了供电企业的成本[1]。

1.2 视觉外观检定系统在智能电能表的运行过程中，需要液晶显示器进行信息的传达。

在实际的操作过程中，往往存在一些显示不完整的缺陷，严重的还会导致自态显示的错误，给电能表检定造成很大的误导。

视觉外观检定系统利用自动化的定检技术，可以对液晶显示器进行动态监督，对存在的字态错误进行及时的调整。

具体的定检操作包括两个方面的内容，一是先进行分拣操作，将合格的电表进行后续的处理，淘汰不合格的电表，避免对电能检定造成影响。

视觉外观检定系统的应用对供电的稳定有很大的意义，在一定程度上还提高了电能表的可靠性、安全性。

1.3 自动铅封系统自动铅封系统主要发挥防盗作用，加强对电能表的保护。

在传统的电能表检定中，电能表容易被破坏或者盗窃，不利于电能表检定工作的正常进行。

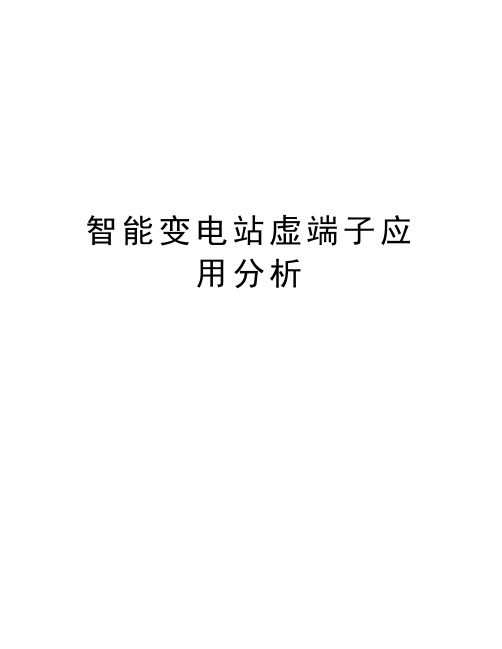

智能变电站虚端子应用分析智能变电站虚端子应用分析编写：冯亮1、应用背景传统变电站微机保护测控装置设置开入开出及交流输入端子排，通过从端子到端子的电缆连接方式来实现保护装置与一二次设备间的配合。

但随着数字化保护测控装置的出现，改变了传统二次设计方式。

对于装置本身而言，大量的继电器出口，节点开入，交流输入及开关的操作回路被过程层设备所涵盖，取而代之的是光纤接口的出现。

数字化保护测控装置越来越像是一个黑盒子，保护所需的外特性能被ICD文件所描述，为了更便于用户了解并使用装置，我们提出虚端子这一概念。

2、虚端子设计方法针对智能化变电站带来的新变化，解决由于数字化保护测控装置信息无接点，无端子，无接线带来的GOOSE配置难以体现的问题，提供一种虚端子设计方案，它包括装置虚端子，虚端子逻辑联系图表及虚端子信息流图，并有效结合网络及直采直跳光纤走向示意图，直观的反应GOOSE，SV信息流，供不同的专业人员查阅。

a)装置虚端子装置虚端子是源于装置的ICD文件，内容包括虚开入，虚开出及MU输入三部分。

而每部分又由虚端子描述，虚端子引用，虚端子编号，GOOSE软压板及源头（目的）装置组成。

➢ 如下图所示为220kV母线保护虚开入部分：（结合国网标准化，明确装置外特性及走向，让数字化装置再是站内的黑盒子）➢ 如下图所示为220kV母线保护虚开出部分：➢如下图所示为220kV母线保护MU接入部分在虚端子图中将信息源头及终点设备予以描绘，方便用户信息查找，同时在设计图纸时考虑将网络方案配置及光纤走向示意设计其中，使图纸内容更加丰富。

➢ 如下图所示为220kV母线保护网络方案配置图（网络及配置方案图，将装置融于站内系统配置及网络架构，提供多种应用解决方案供参考）➢ 如下图所示为220kV母线保护光纤走向示意图（鲜明的光纤走向示意结合工程实际，形象光纤走向示意，让光纤有迹可循）➢ 如下图所示为220kV母线保护虚端子逻辑示意图（虚端子逻辑回路示意图，将逻辑回路引入，面向继保，自动化等多类型用户，让回路变得更清晰）b)虚端子逻辑联系图虚端子逻辑联系以装置虚端子为基础，根据继电保护原理，将全站二次设备间以虚端子连线方式联系起来，直观反映不同间隔层设备间，间隔层与过程层设备间GOOSE，SV联系全貌。

智能变电站部分二次虚端子典型设计问题分析发表时间：2017-11-06T15:09:39.353Z 来源：《电力设备》2017年第18期作者：王有强[导读] 摘要：针对智能变电站中二次虚端子的作用与功能发生变化而导致原来规变电站某些已经形成规范设计的二次回路未能规范设计思路的问题，进行深入的分析，评价各类设计思路的优劣性，给出具有规范典型设计思路的建议，表明智能站中二次虚端子设计需要整体把握原则与方向，目的在于提高智能变电站的可靠设计和运行。

（国网新疆电力公司吐鲁番供电公司新疆吐鲁番 838000）摘要：针对智能变电站中二次虚端子的作用与功能发生变化而导致原来规变电站某些已经形成规范设计的二次回路未能规范设计思路的问题，进行深入的分析，评价各类设计思路的优劣性，给出具有规范典型设计思路的建议，表明智能站中二次虚端子设计需要整体把握原则与方向，目的在于提高智能变电站的可靠设计和运行。

关键词：智能变电站；二次回路；典型设计13/2接线边断路器启动母差失灵问题常规的500kV变电站的3/2接线中，典型设计思想如下:断路器保护装置单个配置，母线差动保护装置(含失灵功能)双重化配置。

通常，为了防止误动，断路器保护装置对一个母线差动保护装置输出2路开入信号，且2路开入为与逻辑，即母线差动保护装置同时收到2路开入信号后，出口跳闸;智能站中，典型的设计思路断路器保护装置、母线差动保护装置均双套配置。

每个断路器保护装置通过一个虚端子与一个对应母线差动保护装置的失灵开入虚端子相连，实现全面的双重化配置，能可靠不拒动，但并不代表可靠不误动。

断路器保护装置启动母线差动失灵的回路中仅设计一个回路，防误动的可能性不能从根本上消除。

当前国家电网河北省电力公司在运5座以及即将投运的3座500kV智能站均采用此典型设计思想，皆因无外回路存在，减少了保护装置开入过程中的电磁干扰及回路人为误碰的可能性，即认为误动的可能性降低了，无需采用双开入方式的失灵启动回路，这种说法有点牵强。

电子连接器设计仿真实战教程之端子应力分析本文阐述了应力分析在电子连接器设计中的重要性，并以实例演示了有限元分析软件Ansys Wokbench 仿真分析端子工作内应力的详细步骤，对连接器设计或有限元分析初学者有一定的参考意义端子是电子连接器中极其重要的主要了零件，它一旦失效也就意味着整个连接器失效报废，如果不能从主板上拆下更换，就会导致主板部分功能丧失，甚至报废。

在材料确定的情况下，端子工作时的内应力决定端子的疲劳寿命。

我们在设计电子连接器时，必须重点关注端子工作时的内应力是否在设计许可范围内。

对于形状简单的端子，我们可以用材料力学公式进行计算校核；复杂端子的工作内应力就需要利用有限元分析软件，进行仿真分析才能获得其大小，作为设计合理性依据。

下面就业电池连接器（Battery Connector）为例讲解如何用Ansys Workbench软件分析端子工作时的内应力。

下面是作为实例分析的电池连接器的图片：图中金色的零件即为端子，在电子系统中电池PAD与端子触点接触即可实现充电及供电。

要保证接触的可靠性，端子触点必须被电池PAD下压一些距离，这个距离，我们称之为端子触点的下压行程。

端子的工作应力与端子触点的下压行程相关，下压行程越大端子工作时的内应力就越大。

端子与电池的位置关系如下图示：端子触点端子的触点的最大压缩行程即为端子触点超出连接器Housing面的距离（设计值为1.45mm），实际使用应该比这个值小。

下面就用Ansys Workbench来分析端子工作时的内应力。

这里是用UG NX12打开的3D档，Ansys安装后可在UG菜单中嵌入其启动菜单，可很方便地在UG 中启动Ansys Workbench，如下图示：现在就从嵌入菜单启动Ansys Workbench。

点击菜单Ansys 2019R3，再点击Workbench，如下：进入Workbench后的界面如下图：这次的端子应力分析，需要用到静态结构分析模块（Static Structural）。
