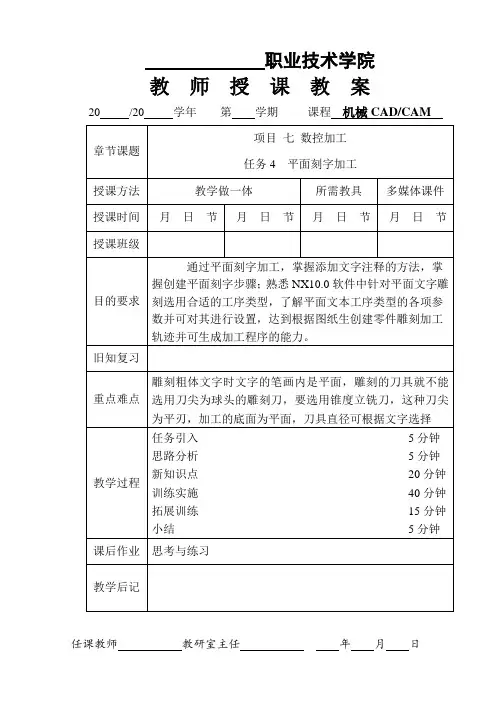

职业技术学院教师授课教案20 /20 学年第学期课程机械CAD/CAM教学内容讲授新课：平面刻字加工一、学习本课程的目的和任务通过平面刻字加工，掌握添加文字注释的方法，掌握创建平面刻字步骤；熟悉NX10.0软件中针对平面文字雕刻选用合适的工序类型，了解平面文本工序类型的各项参数并可对其进行设置，达到根据图纸生创建零件雕刻加工轨迹并可生成加工程序的能力。
二、本课程的主要内容和基本要求打开文件7-4-1.prt在已加工完的表面上雕刻出文字，并生成零件的加工程序，如图7-4-1所示。
图7-4-1三、本课程的学习方法1．不断地“由物想图”和“由图想物”，既要想象构思物体的形状，又要思考作图的投影规律，逐步提高空间想象和思维能力。
2．学与练相结合，读图与画图相结合，通过画图促进读图能力的培养。
3．要重视实践，树立理论联系实际的学风。
培养良好的工程意识和工程素质。
四、新知识点1．平面刻字概括在许多模具加工时，需要在零件上雕刻模具的型号、模具产品的名称厂家名称等零件信息或标识，即刻字。
刻字的方式很多，有钳工錾刻、激光打标、化学腐蚀、去料雕刻等。
在NX10.0中刻字操作可以实现这个功能，平面刻字方法就是利用数控机床进行去料雕刻文字。
它使用制图模块中注释方法来创建编辑器所要雕刻的文字，然后再来生成刀路轨迹。
创建所刻文字时应注意，如果创建的字是实心的，那么一个笔画可能是由好几条线组成的一个封闭的区域，这时候如果刀尖半径很小，那么这些封闭的区域很可能不被完全切掉。
2．创建文字注释【建模】模块中的【文本】功能所创建的文字不能用于刻字加工，创建注释文字的工具是用【制图】模块中的【注释】功能。
首先打开【制图】模块，选择【注释】按钮，打开【注释】对话框如图7-4-2，在文本输入里面可以输入要进行雕刻的文字。
点击打开设置对话框如图7-4-3，在这里可对文字的字体格式等进行设置。
设置好格式后点击文字要放的位置即可如图7-4-4。
（一）、施工平面布置
1、施工平面布置的原则
1.1、在满足施工需要前提下，尽量减少施工用地.
1.2、施工现场布置要紧凑合理，充分考虑本项目施工现场的实际情况，合理布置各加工制作现场、临时办公用房、工具房、库房、材料堆放场、临时厕所及临时水电管线布置等，施工总平面布置依据施工需求及环保和消防的需求.保护好施工现场的原有设施.合理布置各项施工设施，科学规划施工道路.科学确定施工区域，尽量减少交叉工作.
1.3、尽量降低运输费用，保证运输方便，减少二次搬运.
1.4、尽量降低临时设施的修建费用，充分利用已有或拟建房屋、管线、道路为施工服务.
1.5、有利施工、方便生活，居住区至施工区的距离要近.
1.6、符合劳动保护、技术安全和防火需求.
2、施工平面布置的方式
2.1、运输道路的布置:道路应与仓库、料场的位置结合布置，并与场外道路连接.
2.2、仓库的布置：布置接近使用地点，其纵向应与线路平行，装卸时间长的仓库及料场用地要尽量远离道路，以免影响交通.
2.3、场内临时道路的布置：尽量利用永久道路，必须修建的临时道路，要把仓库、料场和施工点贯穿起来，对过路的管线要先铺设.
2.4、项目部办公区、生活区的布置：办公区及生活区设在甲方指定位置，工人宿舍等生活区和办公区分开布设，食堂布置在生活区为宜.
（二）、施工平面布置图。

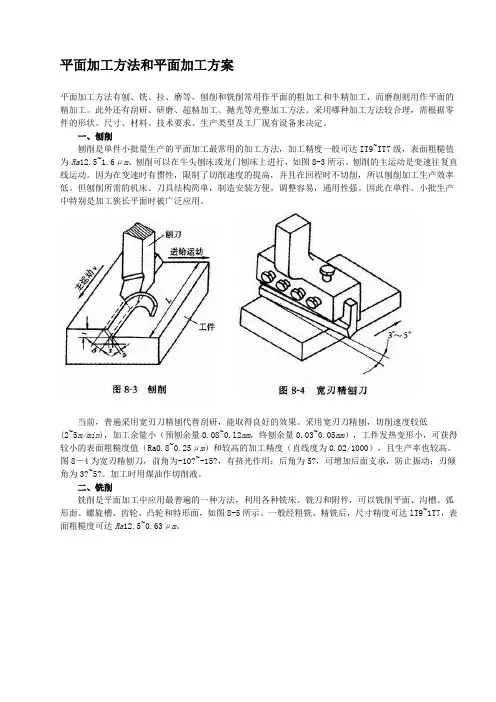

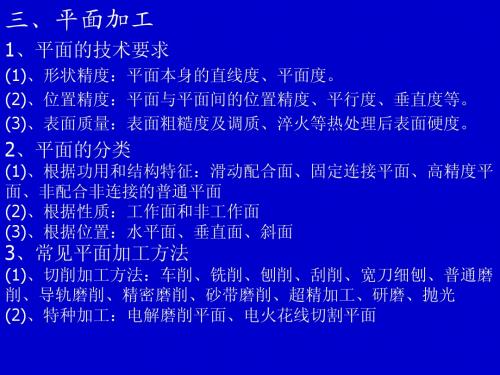

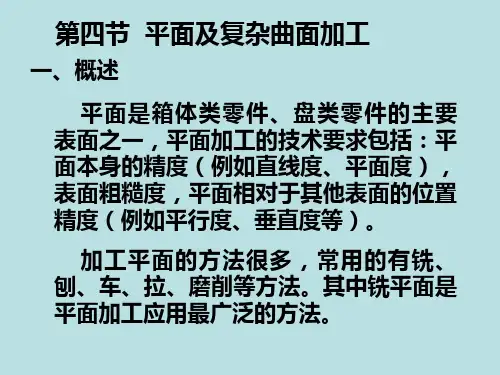

平面加工方法和平面加工方案平面加工方法有刨、铣、拉、磨等，刨削和铣削常用作平面的粗加工和半精加工，而磨削则用作平面的精加工。
此外还有刮研、研磨、超精加工、抛光等光整加工方法。
采用哪种加工方法较合理，需根据零件的形状、尺寸、材料、技术要求、生产类型及工厂现有设备来决定。

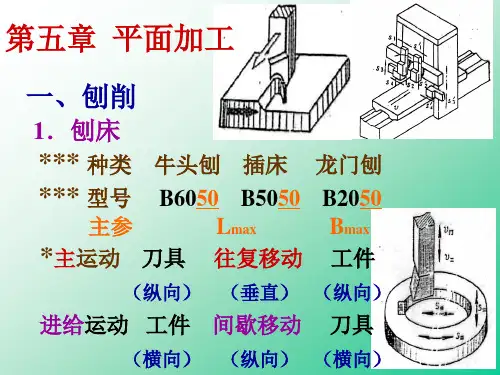

一、刨削刨削是单件小批量生产的平面加工最常用的加工方法，加工精度一般可达IT9~IT7级，表面粗糙值为Ra12.5~1.6μm。
刨削可以在牛头刨床或龙门刨床上进行，如图8-3所示。
刨削的主运动是变速往复直线运动。
因为在变速时有惯性，限制了切削速度的提高，并且在回程时不切削，所以刨削加工生产效率低。
但刨削所需的机床、刀具结构简单，制造安装方便，调整容易，通用性强。
因此在单件、小批生产中特别是加工狭长平面时被广泛应用。
当前，普遍采用宽刃刀精刨代替刮研，能取得良好的效果。
采用宽刃刀精刨，切削速度较低(2~5m/min)，加工余量小（预刨余量0.08~0.l2mm，终刨余量0.03~0.05mm），工件发热变形小，可获得较小的表面粗糙度值（Ra0.8~0.25μm）和较高的加工精度（直线度为0.02/1000），且生产率也较高。
图8－4为宽刃精刨刀，前角为-10?~-15?，有挤光作用；后角为5?，可增加后面支承，防止振动；刃倾角为3?~5?。
加工时用煤油作切削液。
二、铣削铣削是平面加工中应用最普遍的一种方法，利用各种铣床、铣刀和附件，可以铣削平面、沟槽、弧形面、螺旋槽、齿轮、凸轮和特形面，如图8-5所示。
一般经粗铣、精铣后，尺寸精度可达lT9~1T7，表面粗糙度可达Ra12.5~0.63μm。
铣削的主运动是铣刀的旋转运动，进给运动是工件的直线运动。
图8-6为圆柱铣刀和面铣刀的切削运动。
（一）铣削的工艺特征及应用范围铣刀由多个刀齿组成，各刀齿依次切削，没有空行程，而且铣刀高速回转，因此与刨削相比，铣削生产率高于刨削，在中批以上生产中多用铣削加工平面。

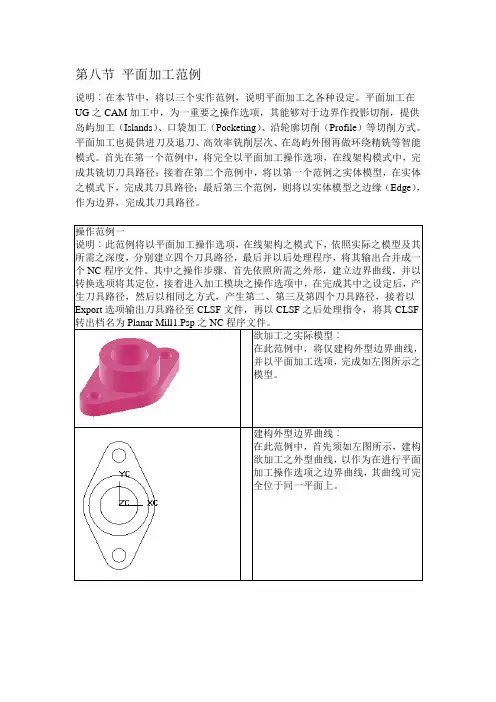

第八节平面加工范例
说明︰在本节中，将以三个实作范例，说明平面加工之各种设定。
平面加工在UG之CAM加工中，为一重要之操作选项，其能够对于边界作投影切削，提供岛屿加工（Islands）、口袋加工（Pocketing）、沿轮廓切削（Profile）等切削方式。
平面加工也提供进刀及退刀、高效率铣削层次、在岛屿外围再做环绕精铣等智能模式。
首先在第一个范例中，将完全以平面加工操作选项，在线架构模式中，完成其铣切刀具路径；接着在第二个范例中，将以第一个范例之实体模型，在实体之模式下，完成其刀具路径；最后第三个范例，则将以实体模型之边缘（Edge），作为边界，完成其刀具路径。
