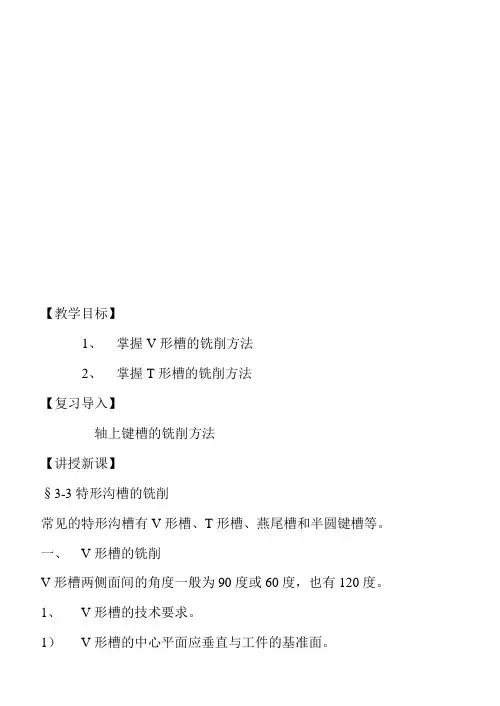

【教学目标】1、掌握V形槽的铣削方法2、掌握T形槽的铣削方法【复习导入】轴上键槽的铣削方法【讲授新课】§3-3特形沟槽的铣削常见的特形沟槽有V形槽、T形槽、燕尾槽和半圆键槽等。
一、V形槽的铣削V形槽两侧面间的角度一般为90度或60度,也有120度。
1、V形槽的技术要求。
1)V形槽的中心平面应垂直与工件的基准面。
2)工件的两侧面应对称与V形槽中心平面。
3)V形槽窄槽的两侧面应对称于V形槽中心平面,窄槽的槽底面应略超出V形槽两侧面的延长线。
2、V形槽的铣削方法1)倾斜立铣头铣V形槽用于槽角大于或等于90度、尺寸较大V形槽,2)倾斜工件铣V形槽用于槽角大于90度、精度要求不高的V形槽2)用角度铣刀铣V形槽用于槽角小于或等于90度时的V形槽。
2、V形槽的检测V形槽的检测项目有V形槽的宽度B、V形槽的槽角α和V形槽的对称度。
1)V形槽的宽度B的检测B=2tanα/2(R/sinα/2+R-h)R—标准量棒半径α—V形槽槽角h—标准量棒上素线至V形槽上平面的距离2)V形槽槽角α的检测可用角度样板检测,通过观察工件与样板间的侧隙来判断V形槽槽角α是否合格。
3)V形槽对称度的检测检测时,在V形槽内放一标准量棒,分别以V形垫铁的两侧面为基准,放在平板上,用杠杆百分表测量量棒的最高点,读数差即为对称度误差。
二、T形槽的铣削T形槽有直槽和底槽组成,根据使用要求不同可分为基准槽和固定槽。
基准槽的尺寸精度和位置精度要求比固定槽高。
X6132型卧式铣床工作台有3条T形槽,中间的为基座槽,两侧的为固定槽。
1、T形槽的技术要求1)T形槽直槽的宽度的尺寸精度,基准槽的为IT8级,固定槽的为IT12级2)基准槽的直槽两侧面应平行(或垂直)于工件的基准面3)槽底的两侧面应基本对称于直槽的中心平面4)直槽两侧面的表面粗糙度Ra值,基准槽应不大于2.5um, 固定槽应不大于6.3um2、T形槽的铣削方法1)铣刀的选择铣削直槽可选用三面刃铣刀或立铣刀2)铣削方法先铣直槽再铣底槽再槽口倒角3)不穿通T形槽的铣削3、铣T形槽应注意的事项1)T形槽的铣削时,切削部分埋在工件内,切削不易排出,容易将铣刀的容屑槽填满而使铣刀失去切削能力,,以致时铣刀折断。
特形沟槽的铣削铣燕尾槽铣V形槽铣T形槽1.掌握V形槽铣削的方法和加工步骤。
2.掌握T形槽铣削的方法和加工步骤。
3.掌握燕尾槽铣削的方法和加工步骤。
一、铣削V形槽常用的方法3.用三面刃铣刀铣削V形槽1.用角度铣刀铣削V形槽2.用立铣刀或端铣刀铣削V形槽V 形槽的铣削用角度铣刀铣V形槽用立铣刀铣V形槽二、铣V形槽1.铣工艺窄槽铣削工艺窄槽2.铣削V形槽面铣削V形槽面前必须严格校正夹具的定位基准,才能装夹工件开始V形槽槽面的铣削。
V 型槽的铣削用立铣刀铣削V形槽三、T形槽的加工方法1.铣削普通T形槽的方法先用立铣刀或三面刃铣刀铣直角沟槽用T形槽铣刀铣T形槽用倒角铣刀铣槽口倒角T形槽的铣削方法T 形槽的铣削不穿通T 形槽的铣削铣直槽在T 形槽的端部钻落刀孔再铣削T 形槽的底槽为槽口倒角2.铣削不穿通T 形槽的方法四、铣T形槽1、扩铣直通槽T形槽上的直通槽为T形槽的基准槽,应在加工底槽前将其用三面刃铣刀或立铣刀铣出。
用立铣刀扩铣直通槽铣削T形槽直通槽的方法2、铣削T形槽的底槽T形槽的底槽需用专用的T形槽铣刀铣削。
铣底槽时,要按图样上的要求来选用适当规格的T形槽铣刀。
铣削T形槽的底槽3、铣削槽口倒角底槽铣削完毕,可用角度铣刀或用旧的立铣刀修磨的专用倒角铣刀为槽口倒角。
铣削槽口倒角五、燕尾结构燕尾结构=燕尾槽+燕尾燕尾结构是机床上导轨与运动副间常用的一种结构方式。
燕尾结构对角度、宽度、深度有较高的精度要求。
对其斜面的平面度要求更高,且表面粗糙度Ra值要小。
特形沟槽垫铁上燕尾槽的角度为60°,还有45°、50°、55°等多种,其中最常用的为55°和60°。
塞铁燕尾燕尾槽燕尾槽和燕尾六、燕尾槽和燕尾的铣削方法1.用燕尾槽铣刀铣燕尾槽和燕尾燕尾槽和燕尾的铣削都分两个步骤:铣出直角槽或台阶铣出燕尾槽或燕尾铣削燕尾槽燕尾槽的铣削铣削燕尾2.用单角铣刀铣削燕尾槽或燕尾在立铣床上用短刀杆安装单角铣刀,通过倾斜立铣头一定角度α(90°-β)进行铣削。
项目04-沟槽、梯形槽加工本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March项目四沟槽、梯形槽加工一.教学目标1.知道矩形外沟槽加工的工艺特点和相关知识。
2.能够运用车槽指令进行简单矩形外沟槽程序编制。
二.课时分配本章共3个任务,本章安排6课时。
三.教学重点通过本章的学习,能够对矩形外沟槽有更深入的了解。
四.教学难点数控车床上矩形外沟槽的编程与加工。
五.课后作业完成课后习题。
六.教学过程和组织任务一矩形外沟槽加工一.切刀槽1.切槽运动和几何角度2.切槽刀的种类切槽刀用来在工件表面上切槽,根据槽所在的位置不同可能在外圆上或内孔上,也有可能在端面上,所用的切槽刀分别称为外切槽刀、内切槽刀或端面槽刀。
切槽运动外切槽刀内切槽刀端面槽刀3.切槽刀的几何角度4.切槽刀的装夹二.切削用量与切削液的选择三.进刀方式选择1.宽度、深度不大,且精度要求不高的槽2.宽度不大,但深度较大的深槽零件3.宽槽的切削四.切槽指令G75任务二梯形槽切削一.零件的装夹二.进刀方式的选择三.在编程切槽时应注意的问题任务实施一.工艺分析1.分析零件图工艺信息2.确定加工工序1)工序划分2)走刀路线与切削用量的确定3.制定车削加工工序卡4.零件装夹方式5.参考程序二.准备工作三.操作步骤任务三内沟槽切削一.内沟槽车削运动二.内沟槽加工指令。
