人工挖孔桩计算书

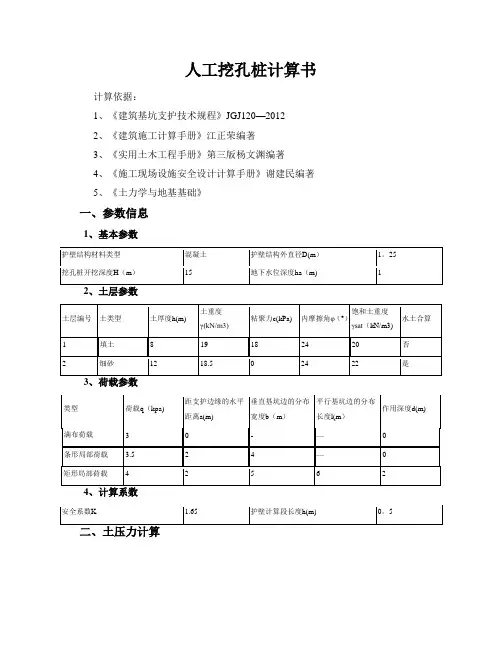

人工挖孔桩计算书计算依据：1、《建筑基坑支护技术规程》JGJ120—20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著5、《土力学与地基基础》一、参数信息1、基本参数人工打孔桩荷载示意图1、水平荷载1)主动土压力系数K a1=tan2（45°- φ1/2）= tan2（45-24/2)=0.422；K a2=tan2（45°—φ2/2）= tan2(45-24/2）=0。

422；K a3=tan2（45°—φ3/2）= tan2(45—24/2）=0。

422；K a4=tan2（45°- φ4/2）= tan2(45—24/2）=0.422；K a5=tan2（45°- φ5/2）= tan2（45—24/2）=0.422；K a6=tan2（45°—φ6/2）= tan2（45—24/2）=0。

422; K a7=tan2（45°- φ7/2)= tan2（45-24/2)=0。

422；2）土压力、地下水产生的水平荷载第1层土：0 ~ 1mH1'=［∑γ0h0+∑q1+∑q1b1/（b1+2a1)+∑q1b1l1/((b1+2a1)(l1+2a1））］/γ1=(0+3+3.5+4)/19=0。

553m；Pak1上=γ1H1’K a1—2c1K a10.5=19×0.553×0.422—2×18×0.65=—18.952kN/m2；Pak1下=[γ1（h1+H1)]K a1—2c1K a10.5=（19×(1+0。

553))×0。

422—2×18×0。

65=—10。

934kN/m2；第2层土：1 ~ 2mH2’=[∑γ1h1+∑q1+∑q1b1/(b1+2a1)+∑q1b1l1/（（b1+2a1）(l1+2a1))］/γ2=19+3+3。

WKZ10 Ф 3400（4600） Ra=1256×4.62+958×3.4=29834KN
第 1 页
2、桩身强度验算： Qa=ψ c·fc·Ap/1.25
C25，fc =11.9N/mm2，ψ c=0.7 Ф 1200（1600） Qa=0.7×11.9× ×12002/1.25=7532KN 4 Ф 1800（3000） Qa=0.7×11.9× ×18002/1.25=16948KN 4 Ф 2800（4000） Qa=0.7×11.9× ×28002/1.25=41012KN 4 通过以上单桩竖向承载力特征值与桩身强度的比较，相应直径的桩，单桩竖向承 载力均比桩身强度小，因此，单桩承载力特征值按竖向承载力特征值控制。
第、本桩基按《建筑地基基础设计规范》GB50007-2002 计算，按最不利钻孔编号 ZK17 计算，其中因底板板面标高为 12.00 米，承台厚度为 1.3 米，则桩顶标高为 10.7 米， 则根据 ZK17 钻孔柱状图，砾质粘性土的厚度为（10.7-4.53）=6.17 米，全风化岩层厚 度为（4.53-3.03）=1.5 米。 则 Ra=Qpa·Ap+μ ∑qsia·Li 其中 Qpa 为桩端持力层端阻力特征值，本工程 Qpa=1600KPa ；Ap 为桩身截面面积， Ap= D12 ；μ 为桩身截面周长μ =π D；qsia 为第 i 土层桩侧的摩阻力特征值，本工 4 程砾质粘性土为 30KPa，全风化岩层为 80KPa，则： Ra=Qpa·Ap+μ ∑qsia·Li =1600× D12 +π ×（6.17×30+1.5×80）×D 4 =1256× D12 +958×D 则有： WKZ1 Ф 1200（1600） WKZ2 Ф 1200（2000） WKZ3 Ф 1400（2200） WKZ4 Ф 1800（3000） WKZ5 Ф 2200（3400） WKZ6 Ф 2600（3800） WKZ7 Ф 2800（4000） WKZ8 Ф 3000（4200） WKZ9 Ф 3200（4400） Ra=1256×1.62+958×1.2=4364KN Ra=1256×2.02+958×1.2=6173KN Ra=1256×2.22+958×1.4=7420KN Ra=1256×3.02+958×1.8=13028KN Ra=1256×3.42+958×2.2=16626KN Ra=1256×3.82+958×2.6=20627KN Ra=1256×4.02+958×2.8=22778KN Ra=1256×4.22+958×3.0=25029KN Ra=1256×4.42+958×3.2=27381KN

人工挖孔桩计算书人工挖孔桩计算书？以下带来关于人工挖孔桩计算书的内容，仅供以参考。

1、上部传下荷载：边柱最大标准值Nkmax1=1502+250=1752kN。

最大设计值设计值N max1=1763+250x1.2=2063 kN。

中柱最大标准值Nkmax2=2312+200=2512kN。

最大设计值设计值N max2=2997+200x1.2=3237 kN。

幢布置参施工图。

2、边柱基础ZJ1采用内径D=800mm的人工挖孔桩，桩端扩大头直径为D0=2000mm。

桩长约7m，桩端进入4-2粘土层2m以上，ZJ1单桩承载力特征值Ra1=(2/2）2+3.14x700x(0.8/2)1/4+3.14x0.8(1.8x15+0.9x6+0.5x20+2x40) =2055 kN.X1.2=2466 kN = Nkmax1=1727 kN 。

承载力满足要求。

桩身强度验算：0.7 xApfc=0.7x3.14x4002x9.6=3376 kN= N max1=2063 kN 。

3、中柱基础ZJ2采用内径D=1000mm的人工挖孔桩，桩端扩大头直径为D0=2500mm。

桩长约7m，桩端进入4-2粘土层2m以上，ZJ2单桩承载力特征值ZJ2单桩承载力特征值Ra2=(2.5/2)2+3.14x700x(0.8/2.5)1/4+3.14x1(1.8x15+0.9x6+0.5x20+2x4 0) =2965 kN.X1.2=3558 kN = Nkmax2=2462kN 。

承载力满足要求。

桩身强度验算：0.7xApfc=0.7x3.14x5002x9.6=5275 kN= N max2=3237 kN 。

以上是下面为建筑人士收集整理的关于“人工挖孔桩计算书”等建筑相关的知识可以登入建设通进行查询。
