维修电工职业技能竞赛评分表

姓名: 准考证号:
一、试题:设计一台电机两地控制正反转电路（80分钟/人）
二、控制要求：
1.PLC为三菱FX2N系列画出控制回路I/O分配图；
2.程序I/O点有注释；
3.两地控制、接触器互锁、按钮互锁；
4.有状态指示灯显示：当电机正转时，指示灯以1HZ闪烁；当电机反转时，指示灯以0.5HZ 闪烁；电机停止时，指示灯灭；
5.用PLC软件自带模拟器调试软件，模拟控制功能；
6.考试80分钟包含调试模拟时间，考生考完后呼叫考官检查模拟过程，当场测试模拟结果。

如遇多名考生同时呼叫考官，考官记下呼叫时间，考生离开工位，依次进行，原则上每名考生模拟时间不超过5分钟。

7.选择正确的PLC系列、类型、文件名,程序保存在 D盘 / 准考证号*** 文件下.
姓名: 准考证号:三、配分、评分标准：。

总成绩表合计统分人：年月日试题1、PLC控制简易机械手的设计、安装与调试笔试部分参考答案和评分标准：（1）写出下列图形文字符号的名称。

（本题分值3分，每错一处扣1分）QS（电源开关）；FU1（熔断器）；KM1（交流接触器）。

（2）简述剥线钳使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答: 1）选择合适的规格； 2）确定剥线长度；3）选择合适的槽口；4）用力恰当。

（3）简述指针式万用表测二极管的方法。

(本题分值2分，错答或漏答一条扣0.5分) 答：1）选择档位；2）调零；3）测出正反向电阻值；4）判别阳极和阴极。

（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：不会发生触电事故、对人体的健康不会造成危害的电压数值。

评分人：年月日核分人：年月日试题2、变频器调速装置外围电路故障维修笔试部分参考答案和评分标准：（1）正确识读给定的电路图，本变频器使用的电源是多少。

（本题分值3分）答：本变频器使用的是单相电源220v。

（2）简述剥线钳的使用方法。

（本题分值2分，错答或漏答一处扣1分，扣完为止）答：正确选用剥线钳的规格型号；根据导线线径选择合适的槽口；用力恰当。

（3）简述兆欧表使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。

（4）照明灯的电压为什么采用24V？（本题分值3分，错答或漏答一处扣1分，扣完为止）答：车床加工过程中有可能会打破灯泡，使设备外壳带电；为了保证车床操作使用人员的安全，采用经过变压器隔离的24V安全电压；即使人体碰到带电体也不会发生触电事故。

评分人：年月日核分人：年月日试题3、变压器共阴共阳三相可控整流电路的测量与维修笔试部分参考答案和评分标准：（1）简述电烙铁使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）检查电源线是否完整；2）使用松香等作为助焊剂；3）保持烙铁头清洁；4）暂时不用时应把烙铁放到烙铁架上。

考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、M7475B平面磨床电气控制电路故障检查、分析及排除笔试部分参考答案和评分标准：（1）叙述正反转接触器不会同时通电的原理。

（本题分值5分，错答或漏答一条扣2.5分）考件编号: 姓名: 准考证号:单位：答：1）按下按钮SB4时，接触器KM5接通，工作台退出，接触器KM5的常闭触点断开，保证接触器KM6不会接通；2）同理，按下按钮SB5时，接触器KM6接通，工作台进入，接触器KM6的常闭触点断开，保证接触器KM5不会接通。

（2）简述冲击电钻装卸钻头注意事项。

(本题分值2分，错答或漏答扣2分)答：装卸钻头时，必须用钻头钥匙，不能用其它工具敲打夹头。

（3）简述兆欧表使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。

（4）回答三相五线制系统中采用保护接地还是保护接零？(本题分值3分，错答扣3分)答：采用保护接零方式。

评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、PLC控制三相异步电动机串电阻降压启动装调笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。

（本题分值5分，每错一处扣1分）考件编号: 姓名: 准考证号:单位：考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。

（2）简述螺丝刀使用注意事项。

(本题分值2分，错答或漏答一条扣1分)答：1）正确选用螺丝刀规格型号；2）螺丝刀压紧螺丝的槽口后旋拧。

（3）简述指针式万用表电阻挡的使用方法。

(本题分值2分，错答或漏答一条扣0.5分) 答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。

（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：加在人体上在一定时间内不致造成伤害的电压。

用品：工作服、矿工帽、劳保鞋、自救器、矿灯、灯头上 帽， 出现一项不符合要求扣0.5分； 2、在停、送电，放电时，接线操作过程中必须戴手套，验电时不戴手套，出 现 一次不符合要求扣0.5分； 3、开盖带电试机或处理故障取消参赛选手资格。
10
1、比标准时间每提前10秒加 标注操作时间为20分钟，须完成规定项目，超时25分 0.1分，不封顶。不足10秒不 时间计算 钟 2、按标准时间20分钟每超过 终止比赛。未在25分钟内完成规定项目无成绩。 10 秒扣0.2分；不足十秒不扣分 写出故障名称： 1、 2、 3、 实用时间： 合计得分
第1-5项中一项不做扣5 分；放电时先接正常带 电导体，操作顺序错 误，每发现一次扣5 分；第6项伤一处扣15 分；扣完为止。
25
使用不正确或不使用不 得分。 1、每排除一个故障得 12分 2、写错或缺一个扣5分 1、不清理或清理不彻 底 扣5分 2、不停电加扣5分。
15
40
文明作业
1、开关故障处理工作完毕后清理工作区域，全部工 作做完向裁判员报告工作完成（计时停止）。
加分合计： 扣分合计：
裁判签字：
裁判长签字：
采掘维修电工比武实际操作故障处理比赛评分标准
单位： 姓名：
考核项目
考核内容及标准 严格按照规程，标准、细则作业 1、打开开关门前检测瓦斯； 2、手指口述报瓦斯浓度1%一下、顶板及周围环境良 好，可以操作电气设备；
评分办法
配分 扣分原因
得分
规范操作 3、停止并闭锁开关手把； 4、在馈电开关手把上挂“有人工作，禁止合电”警 示牌； 5、打开开关主腔门盖后，验电、放电、挂接地线； 6、作业过程中身体各部位无碰伤（破皮、见血）。 仪表实用 正确使用万能表排除故障。 1、开关有三个故障. 故障排除 2、写出3个故障名细。

2.不会用删除、插入、修改等命令,每项扣2分
3.一次试车不成功扣4分；二次试车不成功扣8分；三次试车不成功扣10分；
15
4

2.尊重考评员,将文明礼貌
3.考试结束要清理现场
1.这部分考核内容不配分。考核中,正确操作不得分也不扣分
2.违反考核要求，影响安全文明生产,每次倒扣2~5分，严重违规扣15分，直至取消考试资格
4.根据工作要求设计梯形图
5.根据梯形图列出指令语句表
1.电气控制原理图设计不全或有错,每处扣2分
2.输入输出地址遗漏或搞错，每处扣2分
3.接线图表达不正常或画法不规范，每处扣2分
4.梯形图表达不正常或画法不规范，每处扣2分
5.指令有错，每条扣2分
15
2
安装
与
接线
1.按PLC控制I/O接口接线图在实验台上接线
2.配线要美观，接线要正确、可靠
1.布线不美观，每根扣1分
2.损坏元件，每件扣2分
3.不按PLC控制I/O接口接线图接线，每处扣2分
10
3
程序
输入
及
调试
1.熟练操作PLC键盘
2.能正确的将所编程序输入PLC
3.按照被控设备的动作要求进行模拟调试，达到设计要求
1.不会熟练操作PLC键盘输入指令，每处扣2分
倒扣
备注
合计
40
考评员签字
年月日
题1：用PLC进行控制线路的设计，并安装与调试
评分人：年月日核分人：年月日
高级维修电工操作技能考核评分记录表
考生姓名_________准考证号___________工作单位____________
题号
一
二
三
四

试题1三相异步电动机星三角降压启动控制线路的安装（50分）查核要求： 1 、依据电路图对主回路及控制回路进行安装接线，并进行通电调试。

2、外接电机和按钮使用端子进行连结，按钮线使用电缆连结。

3、一次调试不可功，计时以第二次结束时间为准。

序号项目内容配分评分标准扣分得分1装前检查5 1.电动机质量检查，每漏一处扣 2 分2.电器元件漏检或错检,每处扣 1分2接线20 1.不按电路图接线扣 5 分2.接线露铜过长或压绝缘层，每个点扣0.5 分3.导线未进入线槽，每根扣 1 分4.接线、布线不整齐扣 1～ 10 分5. 损害导线绝缘或线芯，每根扣 1 分6.扣完为止3通电试车20 1.整准时间3s，不会对时间继电器整定扣 3 分2.第一次试车不可功，扣 10 分3.第二次试车不可功本项不得分4安全与文51.违犯安全文明生产规程，扣1～5 分明生产 2.安全防备用品穿着不齐，扣1～5 分3.不听从评判员的指挥，扣1～5 分时间要求： 90min 开始时间：结束时间：达成时间：评判员署名：共计核分人署名：年月日否认项：操作中破坏设施。

查核时间到后，不听从评判员的管理仍持续操作。

1.选手在竞赛规准时间内提早达成者由本场评判员记录达成时间，最后由裁判长从实操成绩中酌情加分。

2.实操考试中电工工具佩戴齐备，工作衣、绝缘鞋正确穿着，恪守操作规程，尊敬评判员，讲文明礼貌，考试结束要清理现场，恪守考场纪律，不可以出现重要安全事故。

安全文明生产贯串于整个技术查核的全过程。

违犯安全生产操作规程由裁判组从该项实操成绩中酌情扣除 1～ 5 分。

3.出现重要安全事故，由裁判组集体约定最高可判断本项竞赛成绩为零分。

试题 2 PLC- 变频器 - 三相异步电动机综合控制项目（50 分）要求：使用PLC、变频器对电动机进行速度分段控制，当按下启动按钮后，电动机以 15HZ 的频次运行， 10s 后电动机以 35HZ的频次运行，再停 10s 后电机以 50HZ的速度运行，按停止按钮电动机停止运行。

总成绩表
序号
试题名称
配分
得分
权重
最后得分
备注
1
测绘旋转变压器定子绕组，绘出旋转变压器的绕组展开图和接线图
40
2
检修变频器控制的设备电气线路
40
3
用晶体管特性图示仪晶体管的特性曲线
10
4
讲述单臂电桥的工作原理
10
合 计
100
统分人：年月日
试题1、测绘旋转变压器定子绕组，绘出旋转变压器的绕组展开图和接线图
测量结果在允许误差范围之内
测量结果有较大误差或错误，扣3分
3
4
维护保养
对使用的仪器、仪表进行简单的维护保养
维护保养有误，扣1分
1
备注
合计
考评员
签字
年月日
评分人：年月日核分人：年月日
试题4、讲述单臂电桥的工作原理
配分、评分标准：
序号
主要内容
考核要求
评分标准
配分
扣分
得分
1
准备工作
教具、演示工具准备齐全
准备不齐全，扣2分
备注
合计
考评员
签字
年月日
评分人：年月日核分人：年月日
试题2、检修变频器控制的设备电气线路
配分、评分标准：
序号
主要内容
考核要求
评分标准
配分
扣分
得分
1
调查研究
对每个故障现象进行调查研究
排除故障前不进行调查研究，扣2分
2
2
故障分析
在电气控制线路图上分析故障可能的原因，思路正确
1．错标或标不出故障范围，每个故障点扣3分
配分、评分标准：
序号
主要内容

（二）电气装置电路故障检查及排除
30分
故障排除
30分
1、在规定时间内未排除电气线路中所设置的故障，每少排一个故障扣10分。
2、在操作过程中造成新故障出现扣5分。
安全操作
1、损坏电路元、器件一处扣2分。
2、使用仪表操作步骤不正确扣2分。
3、操作过失造成损坏设备、仪器或短路烧保险扣10分，造成触电事故的取消本项分。
评委签名：
参赛选手
签名确认
2009年 月 日
二、赛场情况记录
赛场情况记录表
情况记录
违纪与处分
违纪记录（在方框内打√）
赛场纪律
1、违反比赛规定不听劝告者取消考试资格。
2、故意损坏赛场设施或设备者取消竞赛资格。
3、违反比赛规定提前进行操作的扣10分。
1、违反比赛规定不听劝告□ 。
2、故意损坏赛场设施或设备□ 。
3、违反比赛规定提前进行操作□ 。
工作时间记录
取消竞赛资格离场时间
因其他原因离场时间
完成工作任务离场时间
赛场评委签名
2009年 月日
参赛选手
签名确认
2009年 月日
一、评分
机电与维修电工安装与调试技能竞赛评分表
工位号：总得分：
参
赛
选
手
工
作
任
务
工作
项目
分值
评分项目
配分
扣分细则
扣分
得分
本项目得分
（一）电子电路安装与调试
30分
元器件的安装、焊接
20分
1、未完成全部电路元器件的安装、焊接或安装、焊接电路错误扣20分。
2、焊点虚焊一处扣1分。
3、整体布局不合理扣2分。

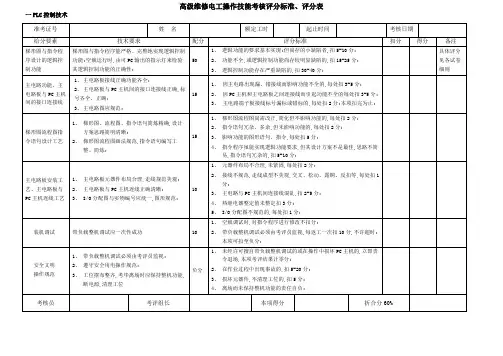

高级维修电工操作技能考核评分标准、评分表一PLC控制技术交通信号灯定额工时180分钟1213,继而4、横向灯和纵向灯相应的逻辑关系必须严格同步,不许混乱;5、SB2为夜间控制按钮,使夜间横向与纵向的黄灯持续闪烁;暗、亮各秒;夜间横向和纵向的红、绿灯均处在熄灭状态;6、SB1和SB2分别是白天、夜间工作的起动按钮,同时又具备转换控制功能,能灵活地控制白天或夜间两种工作方式;7、增加交通管制功能,按下SB3为横向绿灯和纵向红灯同时持续亮；按下SB4为横向红灯和纵向绿灯同时持续亮;交通信号灯评分细则一、逻辑功能,配分50分1、横向灯与纵向灯二者之间,仅有其一逻辑控制正常的,扣20分;2、横向与纵向之间不同步,或有时间误差积累的,扣15分;3、绿灯由亮变为闪烁时,若先亮后暗的,或闪烁次数不正确的,扣5分;4、从夜间工作状态两黄灯闪烁,转换到白天工作状态时;若按SB1后不立即进入循环的初始状态横向绿灯亮,纵向红灯亮,而是需经过一段时间逻辑状态混乱后,再进入正常状态者,扣10~20分;5、按SB2能正常地由白天工作状态转为夜间工作状态；而按SB1后,不能正常地立即从夜间工作状态转换为白天工作状态的,扣10分;6、其它逻辑功能欠缺的每处扣5~10分;二、梯形图、指令语句工艺,配分15分;在系统功能正常的前提下,若卷面上的梯形图、PC主机I/O分配图、指令语句不严密,不科学而影响系统功能的完善者,每处扣3~5分;但在逻辑功能评分中不再重复扣分;三、其它项目评分参照表格中的评分标准;四、工艺以操作要求1、用梯形图——指令语句表法实现交通信号灯的控制功能;2、梯形图规范；指令语句正确；画出PC主机的I/O接线图;3、SB1、SB2分别作为白天、夜间工作的起动按钮,以及状态转换控制;4、横向与纵向的绿、黄、红三色灯,用15W /220V小型彩色灯带灯座来模拟;或用白炽灯~泡涂上颜料;5、实物上的编号要求与图纸上的编号一一对应;手动与自动顺开、逆停控制定额工时180分钟顺开、逆停控制电路示意图一、逻辑功能要求1、自动顺序开机：按下SB1,电动机M1立即起动,2秒后电动机M2自行起动,3秒后电动机M3自行起动,其整个工作过程自动完成;2、自动逆序停机：按下SB2,电动机M3立刻停止,4秒后电动机M2停止,5秒后电动机M1停止,其整个工作过程自动完成;3、手动顺序开机：按下SB3,电动机M1起动；按下SB4,电动机M2起动；按下SB5,电机M3起动;若不依次顺序,控制电路则不能起动;4、手动逆序停机：按下SB6,电机M3停止；按下SB7,电机M2停止；按下SB8,电机M1停止;若不依此逆序,控制电路则不能停机;5、按自动顺序开机SB1后,所有手动操作按钮无效;6、按手动顺序开机SB3后,所有自动操作按钮无效;7、当手动顺序开机过程中,电动机M1～M3尚未全部开机时,要求逆序停机操作也可以,从最后已起动的电动机停车按钮开始,而不必一一按SB6、SB7、SB8的逆停全过程操作;手动与自动顺开、逆停控制评分细则一、逻辑功能配分50分1、手动逆序停机功能不可靠的,扣10～15分；手动顺序开机功能不可靠的,扣15～20分;2、当手动顺序开机过程中,电动机M1～M3尚未全部启动时；逆序停机操作若必须按SB6、SB7、SB8才有效,而不能直接从最后起动的电动机停车开始的,扣5～10分;3、自动顺序开机与自动逆序停机功能不可靠的,每处扣10分;4、手动控制后,若按自动控制按钮会造成功能混乱的；或自动控制时,若按手动控制按钮会造成功能混乱的；每处扣10～15分;5、系统在工作时,不应该计时的定时器却工作在计时状态,不论对逻辑功能是否产生影响,每处扣5～10分;6、其它逻辑功能错误、欠缺、不完善的,每处扣5～10分;二、梯形图、指令语句工艺配分15分1、在系统功能正常的前提下,卷面上若梯形图,PC主机I/O接线图,主电路图出现不规范、缺漏或指令语句多余等,每处扣2分;2、若在整机逻辑功能审验评分时,忽漏了,或未察觉一些微小的功能,而在审卷时发现某些指令不严密、有缺漏或欠合理,并影响系统功能的完善性,每处扣3～5分;但在逻辑功能评分中不再重复扣分;三、其它项目评分参照表格中的评分标准;四、工艺操作要求1、画出规范的梯形图,PC主机的I/O接线图,写出指令语句表;2、画出规范的主电路图;3、输入与输出分别用两条接线端子板,然后与PC主机连接;4、交流接触器为感性元件,为保护PC主机内的输出继电器,必须加装RC缓冲吸收装置;5、实物与图纸的编号必须统一,一一对应;具有中断、关机记忆功能的旋转式机械手定额工时180分钟一、1、开机时2、3、;4、5、,传送带B 停止；机械手SQ4 光电开6、当夹紧度适当时,SQ5闭合,夹紧动作停止；并开始上升;7、升至上限碰压SQ1,SQ1闭时,上升动作停止；并开始右旋;8、右旋至右限碰压SQ6,SQ6闭时,右旋动作停止；并开始下降;9、降至下限碰压SQ3,SQ3闭时,下降动作停止；并开始放松夹紧物;10、经延时Δt=3秒时,放下物料的动作结束;一次循环动作的工步完毕;11、工作方式选择开关SA为连续/单循环控制;所谓“连续循环”,即一次循环工步完毕后,随即或延时秒后自动进入下一次循环；所谓“单循环”,即一次循环工步完毕后,机械手就停在初始位置;若想机械手再一次开始工作,必须再次按SB0起动按钮;12、生产现场偶尔会出现突然断电或需立即中断机械手工作的特殊情况;然后再次开机起动时,要求机械手必须具备记忆判别功能,从中断时尚未完成的工步开始,接而执行以后的各步序动作;13、当机械手已开始放松被夹紧的物料,但又不是3秒,放松工步尚未结束期间,若按SB8中断按钮,则放松工步仍可继续执行,直至放物工步结束,机械手停止;14、在上述放物工步正在进行过程中,若突然断电,当然整个系统立即停止工作;而再次开机起动时,机械手也能自动继续执行放松夹紧物,直至一次循环工步结束;15、除传送带A在持续运转外,系统的其它诸多工步中,任何时刻只允许有一个工步动作;16、若不按工步的次序,误操作令其它的SB与SQ动作,均不会引起工步的转移,不会出现工步次序的混乱;17、当传送带A未启动时,除放松工步外,其它所有工步均不应动作;二、工艺与操作要求1、“连续/单”循环控制的选择开关SA和下限位置开关SQ3采用双轮非自动复位的行程开关或其它普通的拨动开关来模拟;“中断”控制SB8可用普通按钮,也可用自锁按钮,也可用开关;2、SB0、SB8、SQ1、SQ2、SQ4、SQ5、SQ6均用按钮的动合触头来模拟;3、传送带A、B及各工步动作,均由15W/220V白炽灯来模拟;4、输入与输出信号分别用两条接线端子板,然后再与PLC主机的I/O接口连接;5、所有模拟输入信号的按钮,开关和模拟输出的指示灯均应排列有序,并应分别醒目的标明符号、功能、名称;实物上的标号应与图纸上的标号必须统一、对应;6、各种指令开关的编号符号不许变动;7、卷面上梯形图必须规范;指令语句可以不写,但必须在梯形图左母线上,对应各逻辑行阶梯线的始端标出指令语句的序号;8、卷面上除梯形图之外,应相应地画出PLC主机的接线图,或功能流程图,或步序状态、PC数据、现场信号、各软继电器对照表等;9、要求用SFT或村务SFTLP移位指令来实现逻辑功能;10、空载调试成功后,方可带负载整机调试;具有中断、关机记忆功能的旋转式机械手评分细则一、逻辑功能配分50分1、“连续/单”循环控制功能中,若仅实现一种方式的扣20分;2、开机起动时,若系统不具备判断机械手是否停在初始位功能的,扣25~30分;3、系统在工作时,由于误操作或其它任何原因,若出现两个工步或两个以上同时动作的,传送带A运转除外扣30分;4、多次按下SBO起动按钮时,若能使工步连续转移的,扣15分;5、不论机械手在工作中或是否停在初始位,转换开关SA扳动时,若发生工步转移的,扣10分;6、系统无中断记忆功能的,或无断电关机记忆功能的,分别扣20分;7、当机械手正处在“放松”工步时,若中断或断电关机后,逻辑功能不正常的,扣5～10分;8、错误碰触到SQ3时,若使工步发生转换的扣5～10分;9、其它逻辑功能错误、欠缺的,每处5～10分;二、工艺操作要求配分15分1、在系统功能正常的前提下,卷面上梯形图、功能流程图；PLC主机的I / O接线图；步序状态、PC数据、现场信号、各软继电器对照表等,若不规范、缺漏等,每处扣2分;2、若在整机功能逻辑审验评分时,忽漏了,或未察觉一些微小的功能,而在审卷时发现某些指令不严密,不科学而影响功能完善的,每处扣3～5分;但在逻辑功能评分中不再重复扣分;三、其它项目评分参照表格中的评分标准;。

D
程序输入错误不能独立纠正或未完成输入
E
差或未答题
4
模拟调试
25
A
调试步骤正确,能达到控制要求
B
系统运行失败1次,能独立纠正
C
系统运行失败2～3次,能独立纠正，或主流程能完成，但有某1～2项辅助功能未实现
D
系统运行失败，未完成主流程,或系统不能运行，或有多项功能未完成
E
差或未答题
5
安全生产，无事故发生
C
梯形图或语句表编写错3～4点
D
梯形图或语句表编写错误多处或未完成编写
E
差或未答题
3
用编程器或用计算机软件输入程序
15
A
键盘操作熟练，程序输入步骤正确
B
电脑操作不熟练，程序输入错1次
C
程序输入错2～3次能独立纠正或程序已输入但调试未完成，或因电脑操作错误造成死机或操作、设置错误造成不能传送，经考评员提醒后能独立纠正者
20
A
安全文明操作规范，穿电工鞋
B
安全文明操作规范，未穿电工鞋或接线错误
C
安全文明操作基本规范，未穿电工鞋且接线错误
D
不能文明生产，操作不规范，但尚未造成设备损坏
E
差或未答题
合计配分
100
合计得分
带教教师（签名）：
等级
A（优）
B（良）
C（及格）
D（较差）
E(差或缺考)
比值
1.0
0.8
0.6
0.2
0
“评价要素”得分＝配分×等级比值
操作技能实践评分表
操作名称编号
操作时间
60min
评价要素
配分
等级
评 分 细 则

考件编号: 姓名: 准考证号:单位：
总成绩表
统分人：年月日
考件编号: 姓名: 准考证号:单位：
试题1、识读接触器联锁正反转控制电路原理图
配分、评分标准：
选择考核项目时应考虑的其他因素：
（1）本项目满分40分。

（2）本项目考核时间限定在30分钟。

（3）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（4）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。

评分人：年月日核分人：年月日
考件编号: 姓名: 准考证号:单位：
试题2、安装和调试三相异步电动机按钮联锁正反转控制电路
配分、评分标准：
选择考核项目时应考虑的其他因素：
（1）本项目满分50分。

（2）本项目考核时间限定在100～120分钟。

（3）在做通电试验时，现场应有2名考评员，其中1人任现场监护。

（4）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。

评分人：年月日核分人：年月日
考件编号: 姓名: 准考证号:单位：安全文明生产
否定项：要求遵守考场纪律，不能出现重大事故。

出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。

选择考核项目时应考虑的其他因素：
（1）本项目满分10分。

（2）本内容为中级维修电工的必考内容之一，考核时应现场评分。

（3）本项目为第一类否定项。

评分人：年月日核分人：年月日。

10
违反安全规程每处扣2分
操作现场不清洁、整齐扣5分
不听指挥、发生事故取消比赛资格
合计
说明：1、考试题目为星三角降压启动。2、全员参加、不得缺席。3、考试要独立完成。
维修电工评分表
考试时间：50分钟
开始时间：
结束时间：
考核要求
技术要求
配分
评分标准
扣分
得分
序号
项目
1
电气原理图及元件选择
根据要求设计电路
20
电路设计错误扣20分
电气原理图编号齐全、正确
每错一处扣1分
元件明细表填写正确
每错一处扣1分
元件选择正确、合理
每错一处扣2分
2
安装与接线工艺
按图配齐元件并作质量检查
接点压接不紧、反圈或裸露金属导线过长，每处扣2分
3
通电试车
正确整定继电器值
30
未整定或整定错误，每处扣5分
正确选配熔断器芯
错配熔断器芯扣5分
电源线的接线、拆线正确规范
每错一次扣5分
通电一次成功
一次不成功扣10分；经5分钟检查排除故障，二次不成功扣20分
4
安全与文明生产
按照给定题目正确执行安全操作规程、进行文明生产
40
因元件质量问题影响通电一次成功扣20分
元件安装整齐、布局合理、完好
元件松动、少装螺钉每处扣1分；损坏元件每只扣10分
按图安装
不按图安装扣20分
导线选择合理
选线不合理扣20分
线路敷设整齐、布线合理，不交叉、不跨接、架空，线路横平竖直
每处不合格扣2分
接点压接紧固

测量过程中操作步骤每错一步扣1分。
3
3
测量结果
测量结果在允许范围
误差大或错误扣2分。
2
考评员
合计
题四：焊接单相可控调压电路
序号
主要内容
考核要求
评分标准
配分
扣分
得分
1
元件判别
正确判别元件及好坏
不能正确判断元件及好坏每个扣1分。
2
2
按图焊接
能正确按图焊接
1、焊接有误或没焊完每处扣2分。
2、不能调压扣3分。
10
3
焊接质量
焊点、元件布局合理
1、焊点不光亮、锡过多或过少每个扣0.5分。
2、虚焊每个扣1分。
3、布局不合理每处扣1分。
8
考评员
合计
题五：正确遵守各种安全规程
序号
主要内容
考核要求
评分标准
配分
扣分
得分
1
安全文明生产
1、劳保穿戴整齐。
2、工具佩带齐全。
3、遵守操作规程。
4、文明生产，尊重考评员。
1、各项考试中有违犯规定中的任一项倒扣2分。
3、电路点动扣5分。
15
考评员
合计
题二：铣床电路故障排除
序号
主要内容
考核要求
评分标准
配分
扣分
得分
1
故障分析
在电气线路上分析故障可能的原因，思路正确。
1、不能标出最小范围每个故障扣1分。
2、错误或标不出故障范围每个扣2分。
2
2
故障排除
正确使用工具和仪表，找出故障点并排除故障。
1、实际排除中思路不清每个点扣2分。
2、元件安装不牢固每个扣1分。

中级维修电工技能操作考核评分记录表考件编号姓名考号
注：每项扣分不得超过该项配分。

1、本项目的满分60分。

2、本项目的考核时间为180分钟。

评分人：年月日核分人：年月日
中级维修电工试题二技能考核评分记录表考件编号姓名考号
第二题：X62W万能铣床故障检修
2、本项目的考核时间为15分钟
3、在本项目考核中，现场应有2名考评员，其中1人任现场监护
评分人：年月日核分人：年月日
200 级维修电工试卷 A
考件编号姓名考号
**一、试题:
安装Y-△降压启动控制线路电路的安装与调试
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

200 级维修电工备料通知单 A
2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

试卷C
一
中级维修电工技能竞赛操作试卷 D 考件编号姓名考号
一、试题:
安装时间继电器双速电动机控制电路
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

E
未进行排故或人为扩大故障或缺考
合计配分
100
等级
A（优）
B（良）
C（尚可）
D（较差）
E（差或缺考）
比值
1.0
0.8
0.6
0.2
0
“评价要素”得分=配分X等级比值
n/t或f/t特性曲线及标注较完整与正确—
C
n/t或f/t特性曲线基本正确
D
n/t或f/t特性曲线不正确，错误多
E
不会画n/t或f/t特性曲线或缺考
8
在实训装置中 排故
15
A
排除故障，故障现象及原因分析全面、正确
B
排除故障，故障现象、原因分析不够完整
C
排除故障，但故障现象、原因分析不正确
D
未能排除故障或采用排故检查方法不正确，如在电路通电时采用导线短接或 用万用表电阻挡测量等
作不够熟练
D
参数测量步骤、方法与结果不正确，
E
未进行参数测量或缺考
6
系统问完整
B
系统问题分析较正确，答题较完整
C
系统问题分析及答题基本正确
D
分析系统问题不正确，错误多
E
未进行系统问题分析或缺考
7
n/t或f/t特性
曲线绘制
10
A
n/t或f/t特性曲线及标注完整与正确
B
10
A
接线止确，安装规范
B
接线安装错1次，能独立纠正或接线虽正确，但不规范，在主电路接线中采 用控制电路导线
C
接线及安装错2次，能独立纠止
D
接线及安装错3次及以上
E
不会接线及安装或缺考
3
通电调试与运 行
