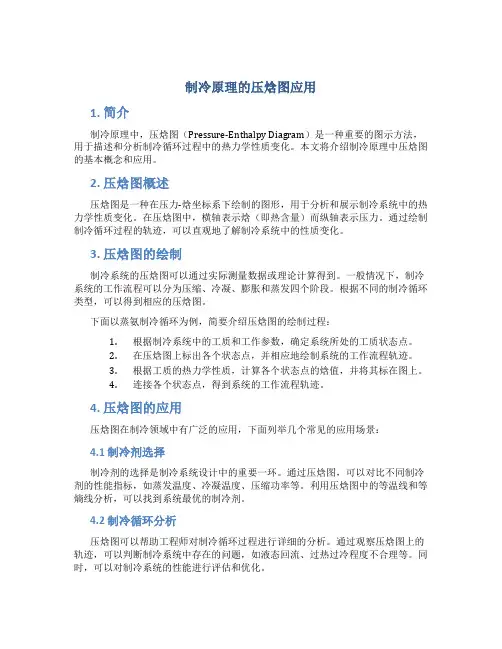

制冷原理的压焓图应用1. 简介制冷原理中，压焓图（Pressure-Enthalpy Diagram）是一种重要的图示方法，用于描述和分析制冷循环过程中的热力学性质变化。

本文将介绍制冷原理中压焓图的基本概念和应用。

2. 压焓图概述压焓图是一种在压力-焓坐标系下绘制的图形，用于分析和展示制冷系统中的热力学性质变化。

在压焓图中，横轴表示焓（即热含量）而纵轴表示压力。

通过绘制制冷循环过程的轨迹，可以直观地了解制冷系统中的性质变化。

3. 压焓图的绘制制冷系统的压焓图可以通过实际测量数据或理论计算得到。

一般情况下，制冷系统的工作流程可以分为压缩、冷凝、膨胀和蒸发四个阶段。

根据不同的制冷循环类型，可以得到相应的压焓图。

下面以蒸氨制冷循环为例，简要介绍压焓图的绘制过程：1.根据制冷系统中的工质和工作参数，确定系统所处的工质状态点。

2.在压焓图上标出各个状态点，并相应地绘制系统的工作流程轨迹。

3.根据工质的热力学性质，计算各个状态点的焓值，并将其标在图上。

4.连接各个状态点，得到系统的工作流程轨迹。

4. 压焓图的应用压焓图在制冷领域中有广泛的应用，下面列举几个常见的应用场景：4.1 制冷剂选择制冷剂的选择是制冷系统设计中的重要一环。

通过压焓图，可以对比不同制冷剂的性能指标，如蒸发温度、冷凝温度、压缩功率等。

利用压焓图中的等温线和等熵线分析，可以找到系统最优的制冷剂。

4.2 制冷循环分析压焓图可以帮助工程师对制冷循环过程进行详细的分析。

通过观察压焓图上的轨迹，可以判断制冷系统中存在的问题，如液态回流、过热过冷程度不合理等。

同时，可以对制冷系统的性能进行评估和优化。

4.3 热交换器设计在制冷系统中，热交换器是实现热量传递的关键设备。

通过压焓图，可以确定制冷循环中的热量传递过程。

通过计算不同状态点的焓差，可以确定热交换器的设计参数，如传热面积、换热系数等。

4.4 节能改造通过分析制冷循环中的能量流动和损失，可以找到节能改造的潜力。

压焓图解读原创压焓图(p,h)一、压焓图的用途相变制冷是利用制冷剂的状态变化实现的，制冷剂在不同的状态时具有不同的特性，为方便科学研究以及工程计算，将工质的状态参数绘制在一张曲线图上，p,h图是比较常用的一种。

二、压焓图介绍名词解释:焓的定义:把制冷剂的内能与制冷剂流动过程中所传递能量之和定义为制冷剂的焓。

表达式:h,u，pvh:表示1kg制冷剂的焓(比焓);u:表示1kg制冷剂的内能;pv:表示1kg制冷剂流动过程中传递的能量。

(p-压力，v-比体积)。

从焓的表达式中可以看出u代表1kg工质的内能，是储存于工质的内部的能量,pv 是1kg工质移动时传递的能量。

也就是说，当1kg工质通过一定的界面流入系统时储存在其内部的内能随工质进入系统，同时还把从外部功源获得能量带进系统，因此，系统中因为引进1kg工质所获得的总能量是内能与传递的能量之和。

熵的定义:表示工质温度变化时，热量传递的程度，用S表示，单位kJ/kg•K。

表达式:dQ/dT (dQ-表示热量的变化，dT表示温度的变化)。

目前熵这个参数在空调系统热力计算或参数确定时用的很少。

干度x:表示系统中制冷剂蒸汽与液体的变化关系(数值范围0~1)。

当干度x=1时，说明制冷剂均以饱和蒸汽的形式存在，当干度x=0时，说明制冷剂均以液态形式存在。

干度在0与1之间变化，表示制冷剂蒸汽与液体的变化过程。

等压线:在压焓图上即为水平线。

等焓线:在压焓图上即为垂直线。

等温线:在两相区为水平线，在过冷液体区为略向左上方延伸的上凹曲线，接近于垂直，在过热蒸汽区等温线是向右下方延伸的下凹曲线。

等比容线:在过热蒸汽区为向右上方延伸的下凹曲线。

等比熵线:在过热蒸汽区为向右上方延伸的下凹曲线，斜率大于等比容线。

过热蒸汽区:等干度线x=1的右侧区域为过热蒸汽区(不存在液态制冷剂)。

过冷液体区:等干度线x=0左侧区域为过冷液体区(不存在液态制冷剂)。

两相区:在等干度线x=0与x=1之间的区域为两相区，在两相区内制冷剂液体与制冷剂蒸汽共存。

⼀分钟让你理解什么是压焓图，直观形象1、压焓图概述
1）、图中有三个区域，分别表⽰液体-混合物- 蒸⽓
2）、这些区域⽤蓝⾊的半圆形曲线隔开，这条曲线叫做饱和曲线。

在半圆形区域内，制冷剂达到热平衡，以蒸⽓和液体的混合物形式存在。

3）、混合物中的蒸⽓含量从 0%（饱和半圆的左侧）变为 100%（半圆的右侧）。

4）、在饱和曲线的左外侧，制冷剂仅以液体形式存在。

在饱和曲线的右外侧，制冷剂仅以蒸⽓形式存在。

2、压焓图与制冷循环
现在我们⽤ Log(P)-h 图来表现⼀个制冷循环。

3、详细理解压焓图
我们来看看如何阅读真正的制冷剂——R134a 的压焓图
1）、等温线的绘制
2）、等容线的绘制
3）、等熵线的绘制
4）、等湿线的绘制
5）、最后来看看完整的压焓图。

压焓图该图纵坐标是绝对压力的对数值lnp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、压焓图曲线的含义压焓图曲线的含义可以用一点（临界点）、二线（饱和液体线、饱和蒸汽线）、三区（液相区、两相区、气相区）、五态（过冷液状态、饱和液状态、过热蒸汽状态、饱和蒸汽状态、湿蒸汽状态）和八线（等压线、等焓线、饱和液线、饱和蒸汽线、等干度线、等熵线、等比体积线、等温线）来概括。

2、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

3、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

4、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP) 等焓线（Enthalpy) 饱和液体线（Saturated Liquid) 等熵线（Entropy）等容线（Volume）干饱和蒸汽线(Saturated Vapor) 等干度线(Quality) 等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

压焓图详解压焓图，又被称为压力-焓图或电力-焓图，是一种研究物质的性质的重要工具，是热力学的主要工具之一。

它可以帮助我们研究物质在各种状态下的变化，并且可以定量地表示物质的性质。

压焓图是一个独特的二维图形，它可以表明一种物质在不同压力下的熵改变量和焓变量之间的关系。

压焓图利用压力与焓之间的关系，可以表示形成某种物体所必需的能量，以及产生物体时所释放的能量。

它也可以表明其他相关性质，比如物质的温度、密度、比热容等。

通常，在压焓图上，气体的温度以毫米和华氏度表示，压力以牛顿或磅力表示。

压焓图是分析物质性质的重要工具。

它可以帮助我们更好地了解某种物质在不同压力下的变化，也可以用来预测物质的属性，如温度、密度、比热容等。

此外，压焓图还可以用来理解物质的变形、溶解度和反应过程等，从而对物质进行更系统的研究。

压焓图有多种形式，其中最常用的形式是标准压焓图和常压压焓图。

标准压焓图是一种用水构成的压力-焓图，它可以用来表示水在标准压力下的压力-焓变化分布。

在标准压焓图中，水的压力是一个常量，而水的焓值会随着温度的变化而变化。

常压压焓图是一种在常压下进行的压力-焓图，它可以用来表示水的温度-焓变化分布。

在常压压焓图中，水的温度是一个常量，而水的焓值会随着压力的变化而变化。

压焓图是热学研究的重要工具，压焓图可以用来表示物质在不同初始状态之间的能量转换，以及物质的其他特性，如温度、密度、比热容等。

此外，压焓图还可以用来表示物质的变形、溶解度和反应过程等，以及物质的进化变化。

在现实应用中，压焓图有广泛的应用，比如用来研究物质结构、制造精细的加工工艺、进行蒸发和凝结等。

此外，它还可以用来研究物质的气相反应，比如室温下的苯乙烯固体-液态变化等。

压焓图还可以用于滤液及结晶作用的计算，用来控制锅炉操作。

总之，压焓图是一种重要的工具，它可以用来研究物质在不同压力下的变化，探索物质的特性，研究物质的构型，估算物质的变形、溶解度和反应过程等。

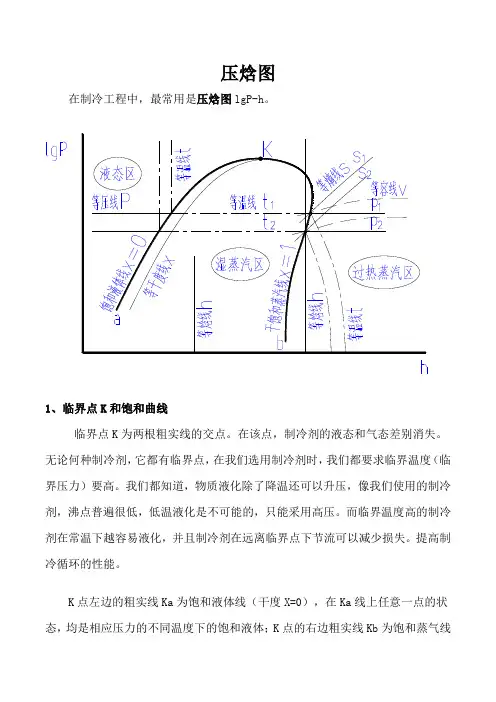

压焓图（干饱和蒸气线（干度X=1）），在Kb线上任意一点的状态均为不同温度下的饱和蒸气状态，或称干蒸气。

2、三个区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；在我们制冷循环计算中，将制冷剂饱和液体的温度降低就变为过冷液体。

Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；将制冷剂饱和气体的温度升高就进入了过热蒸汽区。

Ka和Kb之间——湿蒸气区（湿饱和蒸气区或气液两相区），即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、五个状态过冷液体状态、饱和液体状态、气液共存状态、饱和气体状态、过热蒸汽状态4、六组等参数线（1）等压线p（p=定值）：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线h（或i=定值）：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线t（t=定值）：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线s（s=定值）：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，单级蒸汽压缩式制冷理论循环在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线v（v=定值）：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线x（X=0）：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

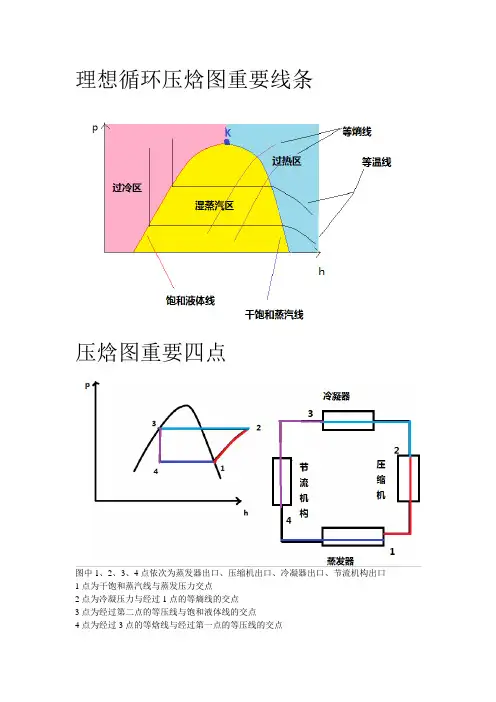

理想循环压焓图重要线条
压焓图重要四点
图中1、2、3、4点依次为蒸发器出口、压缩机出口、冷凝器出口、节流机构出口1点为干饱和蒸汽线与蒸发压力交点
2点为冷凝压力与经过1点的等熵线的交点
3点为经过第二点的等压线与饱和液体线的交点
4点为经过3点的等焓线与经过第一点的等压线的交点
制冷过程：由压焓图我们可以更加清楚的知道制冷原理过程，从蒸发器出来的低温低压的制冷剂气体由压缩机压缩为高温高压的制冷剂过热气体，从压缩机出来的制冷剂气体依次经过冷却、冷凝过程，在冷凝器中放热，从冷凝器中出来的制冷剂液体经过节流机构的降温降压，变成湿蒸汽，从节流机构出来的湿蒸汽流经蒸发器，变成干饱和蒸汽，同时吸收热量。

压焓图公式
1.单位制冷量 每千克质量的制冷剂在蒸发器中的制冷量，用
0q 表示，单位为kJ/kg 41510q h h h h -=-=
2.单位容积制冷量 压缩机每吸入13m 的制冷剂蒸汽在蒸发器中的制冷量称为单位容积制冷量，用v q 表示，单位为kJ/3m 1
0q v q v =
3.单位压缩功 压缩机每压缩1kg 制冷剂所消耗的功，用w 表示，单位为kJ/kg 12w h h -=
4.单位冷凝器负荷 每1kg 制冷剂在冷凝器中放出的热量，用表示k q ,单位为kJ/kg 42h q h k -=
5.制冷系数 单位制冷量与单位耗功之比，用e 表示，
w e 0q =。

压焓图解读在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP)，等焓线（Enthalpy），饱和液体线（Saturated Liquid），等熵线（Entropy），等容线（Volume），干饱和蒸汽线(Saturated Vapor)，等干度线(Quality)，等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。
