照度计算公式:平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(㎡)(适用于室内或体育场的照明计算)利用系数:一般室内取0.4,体育取0.3维护系数:一般取0.7~0.8举例:室内照明:4×5米房间,使用3×36W隔栅灯9套,平均照度=光源总光通量×CU×MF/面积=(2500×3×9)×0.4×0.8÷4÷5 =1080 Lux结论:平均照度1000Lux以上。
光照强度是指单位面积上所接受可见光的能量,简称照度,单位勒克斯(Lux或Lx)。
为物理术语,用于指示光照的强弱和物体表面积被照明程度的量。
看这个例子吧。
照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算) 利用系数:一般室内取0.4,体育取0.3 维护系数:一般取0.7~0.8 举例1:室内照明:4×5米房间,使用3×36W隔栅灯9套平均照度=光源总光通量×CU×MF/面积=(25 00×3×9)×0.4×0.8÷4÷5 =1080 Lux 结论:平均照度1000Lux以上举例2:体育馆照明:20×40米场地,使用POWRSPOT 1000W金卤灯60套平均照度=光源总光通量×CU×MF/面积=(105000×60)×0.3×0.8÷20÷40 =1890 Lux 结论:平均水平照度1500Lux以上某办公室平均照度设计案例:设计条件:办公室长18.2米,宽10.8米,顶棚高2.8米,桌面高0.85米,利用系数0.7,维护系数0.8,灯具数量33套,求办公室内平均照度是多少?灯具解决方案:灯具采用DiNiT 2X55W 防眩日光灯具,光通量3000Lm,色温3000K,显色性Ra90以上。
光照强度(简称照度)的定义照度,全称为光照强度,是指单位面积上的光线流量。
在物理学中,照度是衡量光强度的一种物理量,用来描述单位面积上接收的光的总量。
根据定义,照度的单位为勒克斯(lux),表示每平方米(m²)上接收到的光线总量。
简单来说,照度就是在特定区域内光线的强度,它反映了该区域内的光线亮度。
照度的计算基于以下公式:照度(lx)=光源发出的光通量(lm)/受照面积(m²)其中,光通量是一个光源单位时间内发出的总光能量,单位为流明(lm)。
通常情况下,我们所使用的光源都有明确的光通量数值。
照度是用来描述光线强度的重要参考值,因为它关系到人眼的视觉感知能力。
人眼对于光照强度有一定的要求,太亮或太暗都会影响视觉的舒适度和清晰度。
根据照度的不同范围,可以将其分为以下几个等级:1.低照度:照度低于50 lx。
这个范围内的照度属于较暗的环境,适用于一些需要较为舒适和柔和的照明场所,如电影院、卧室等。
2.中等照度:照度在50 - 1000 lx之间。
这个范围内的照度适用于大多数常见的室内环境,如办公室、商店、家庭照明等。
3.高照度:照度超过1000 lx。
这个范围内的照度适用于一些需要较高亮度和清晰度的工作场所,如手术室、实验室、车间等。
照度的测量可以采用照度计进行,它是一种专门测量照度的仪器。
照度计通过感应光线的传感器将光线转化成电信号,并将其转化成照度数值进行显示。
照度的测量也可以通过光度计进行,光度计是一种可以测量光通量和光照强度的仪器。
通过测量光源发出的总光通量和特定面积上接收到的光线总量,可以计算出照度值。
照度的测量对于很多领域都具有重要意义。
在室内照明设计中,合理的照度控制可以提高人们的视觉舒适度和健康感。
在建筑物的安全照明中,照度的充足性可以保障人们的活动安全。
在工业生产中,照度的合适调整可以提高劳动者的工作效率和质量。
除了人类的视觉感知,照度还与一些植物的生长与发育密切相关。
照度计算书及方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March根据照明设计手册商场的照度功率要求为12w/m2.商场的照度要求为300lx.计算照度时按照商场的一块面积算的。
其面积为5*7=35m2用利用系数法求平均照度。
(1)求空间系数室空间系数:RCR=5h rc(l+w)/l*w=5*(5+7)/5*7=l-------室长,m;w-------室宽,m;h rc-------室空间高,m;h cc-------顶棚空间高,m;h fc-------地板空间高,m。
由于灯具为嵌入到顶棚内的,所以h cc=0所以顶棚空间系数:CCR=h cc*RCR/h rc=0地板空间系数:FCR= h fc*RCR/h rc=*=(2)求顶棚有效反射比:ρcc=ρA0/(A s-ρA s+ρA0)ρ=∑ρi A i/∑A i=*(5*7)/5*7=所以ρcc=*35/(*35+*35)=A0-------顶棚(或地板)平面面积,m2;A s-------顶棚(或地板)空间内所有表面的总面积,m2;ρ-------顶棚(或地板)各表面的平均反射比。
(3)求地板空间有效的反射比:ρ=[*(*5*2+*7*2)+*5*7]/ (*5*2+*7*2+5*7)=(*+)/=ρfc=*35/根据RCR= ,ρw=,ρcc=查表得 U=根据RCR= ,ρw=,ρcc=查表得 U=用内插法可得:RCR=时U=U=U1+( U2- U1)*(RCR- RCR1)/(RCR2- RCR1)=+*=(5)因为ρfc不等于,按ρfc=,查表得修正系数为所以U=*=(6)求平均照度E av=NφUK/A=4*7800**5*7=E av-------工作平面平均照度,lx;N-------灯具数;φ-------每个灯具中光源的额定总光通量,lm;这里每个灯取7800lm; U-------利用系数;K-------维护系数;A-------工作面面积。
照明计算公式
照明计算公式主要有:
1. 照度计算公式:E = Φ/ A,其中E为照度,Φ为光通量,A为照明面积。
2. 光通量计算公式:Φ = E × A,其中Φ为光通量,E为照度,A为照明面积。
3. 照明功率计算公式:P = E × A × CU × UGR,其中P为照明功率,E为照度,A为照明面积,CU为利用系数,UGR为统一光辐射限制。
4. 光源数量计算公式:N = E × A / E0,其中N为光源数量,E为照度,A 为照明面积,E0为单个光源的照度。
5. 点光源计算公式:Fu=Fd+Fρ,当照明光源的尺寸与被照物的距离相比
可以忽略不计时,可视为点光源。
它在计算点上形成的照度E(勒克斯),可用下列计算公式(公式1):式中I为入射光线的光强(坎德拉);r为
光源到计算点的距离(米);ɑ为入射角(入射光线同计算点所在被照平面法线的夹角)。
由于上述公式仅考虑了直射光,未考虑反射光,故增加一附加照度系数Kρ,以表征反射光对计算点上照度的贡献。
为了适当提高初始的
照度,所以又增加表征此因素的的维护系数K。
考虑上述因素后,点光源计算公式为(公式2):
以上是常见的照明计算公式,根据具体的情况和需求选择合适的公式进行计算。
如何计算照明的照度照度是用来衡量其中一点或一些区域的照明强度的物理量,表示单位面积上接收到的光能量。
照度的计算涉及到光源的亮度、光源和物体之间的距离以及物体的反射特性等因素。
下面将介绍一些常用的照度计算方法。
1.点光源照度计算假设光源为点光源,光的传播遵循反距离的平方定律。
此时,照度可以通过以下公式计算:E=I/d^2其中,E表示照度(单位为勒克斯/lux),I表示光源的强度(单位为坎德拉/candela),d表示光源到被照射点的距离(单位为米)。
2.面光源照度计算对于面光源,可以将其看作由多个点光源组成。
面光源的照度计算可以通过将其视为多个点光源的照度之和来实现。
即:E = ∑(Ii / di^2)其中,E表示照度,Ii表示第i个点光源的强度,di表示第i个点光源到被照射点的距离,∑表示对所有点光源求和。
3.反射光照度计算当光源照射到非理想的反射物体上时,一部分光能会被物体吸收,一部分会被物体散射,只有被物体反射的光才会造成可见的照明。
反射光照度的计算需要考虑光源的亮度、物体的反射系数以及光源和物体之间的距离。
计算公式如下:E=I*ρ/d^2其中,E表示照度,I表示光源的强度,ρ表示物体的反射系数,d 表示光源到被照射点的距离。
4.叠加原理当存在多个光源时,可以将各个光源的照度按照叠加原理进行相加。
即:E=∑Ei其中,E表示总的照度,Ei表示第i个光源的照度,∑表示对所有光源的照度求和。
5.照度计的使用照度计是专门用来测量照度的仪器,通常是在实际应用中用来直接测量照明场所的照度。
根据测得的照度值,可以进一步分析和评估照明系统的亮度分布是否满足要求。
总结:照度的计算涉及到光源的亮度、距离以及物体的反射特性等因素。
通过不同的计算方法,可以得到不同条件下的照度数值。
此外,借助照度计等仪器,可以直接测量实际照明场所的照度,对照明系统的亮度分布进行评估。
道路照度计算公式_如下
1.路灯功率:路灯功率一般用瓦特(W)作为单位来表示,路灯的功
率越大,照明范围越广,照度越高。
2.路灯高度:路灯的高度也会影响到照明范围以及照度,一般来说,
路灯的高度越高,照明范围越广,照度越高。
3.路灯间距:路灯的间距也会对道路照度产生影响,间距越大,照明
范围相对较小,照度较低。
4.道路宽度:道路的宽度也是影响道路照度的一个重要因素,宽度越大,道路上得到的光照越均匀,照度也会相应提高。
综合上述因素,可以使用以下道路照度计算公式来计算道路上的照度:E=(Φ×CU×MF×SF)/(A×H×DF)
其中,E是照度,单位是勒克斯(lux)。
Φ是每个灯具的流明(lm)。
CU是使用系数,考虑到环境因素,如路灯的寿命、脏污程度等。
该
系数一般取值在0.7-0.9之间。
MF是最小照度系数,用于考虑到灯具之间光照的均匀度。
该系数一
般取值在0.7-0.9之间。
SF是主要道路系数,用于校正路灯排布的影响。
该系数一般根据道
路的分类来确定。
A是照明区域的面积,单位是平方米(m²)。
H是路灯的安装高度,单位是米(m)。
DF是安全余量系数,用于保证照明质量,该系数一般取值在1.2-1.5之间。
通过以上公式,可以根据实际情况计算道路上所需的照明设备的功率及布置方式,以达到要求的照度水平。
室内平均照度计算方法1.勾股法:该方法适用于照明设备和工作面平行的情况下。
计算公式为:E=Φ/(A×d^2)其中,E为平均照度(lm/㎡),Φ为照明设备的光通量(lm),A为工作面积(㎡),d为照明设备与工作面的距离(m)。
2.点独立法:该方法适用于照明设备和工作面不平行的情况下。
将工作面划分为若干个小区域,分别计算每个小区域的照度,再取各小区域照度的平均值。
计算公式为:E = ∑(Φi / (Ai × di^2)) / N其中,E为平均照度(lm/㎡),Φi为第i个小区域的照明设备的光通量(lm),Ai为第i个小区域的面积(㎡),di为第i个小区域的照明设备与工作面的距离(m),N为小区域的个数。
3.工作面法:该方法适用于照明设备的位置和数量都已确定的情况下。
其核心思想是将工作面划分为若干个小区域,计算每个小区域的照度,再取各小区域照度的平均值。
计算公式为:E=(ΣAi×Ei)/ΣAi其中,E为平均照度(lm/㎡),Ai为第i个小区域的面积(㎡),Ei为第i个小区域的照度(lm/㎡)。
需要注意的是,不同的计算方法适用于不同的场景和需求,选择适合的计算方法可以更准确地评估室内照度情况。
此外,计算室内平均照度时还需要考虑光线的反射、透过和阻挡等因素,以及不同工作区域对照度的要求等因素。
总之,室内平均照度的计算是通过计算照明设备的光通量、工作面积以及照明设备与工作面的距离等参数,来评估室内照明条件的好坏。
选用适合的计算方法可以更准确地评估室内照明情况,从而为改善室内照明条件提供有益的参考。

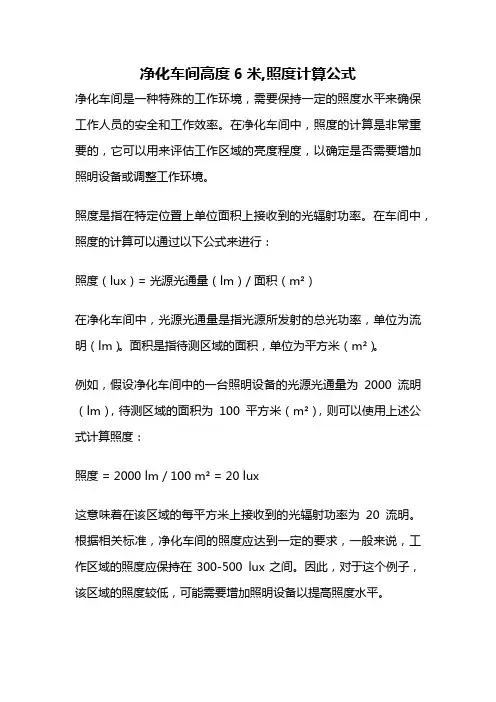

净化车间高度6米,照度计算公式净化车间是一种特殊的工作环境,需要保持一定的照度水平来确保工作人员的安全和工作效率。
在净化车间中,照度的计算是非常重要的,它可以用来评估工作区域的亮度程度,以确定是否需要增加照明设备或调整工作环境。
照度是指在特定位置上单位面积上接收到的光辐射功率。
在车间中,照度的计算可以通过以下公式来进行:照度(lux)= 光源光通量(lm)/ 面积(m²)在净化车间中,光源光通量是指光源所发射的总光功率,单位为流明(lm)。
面积是指待测区域的面积,单位为平方米(m²)。
例如,假设净化车间中的一台照明设备的光源光通量为2000流明(lm),待测区域的面积为100平方米(m²),则可以使用上述公式计算照度:照度= 2000 lm / 100 m² = 20 lux这意味着在该区域的每平方米上接收到的光辐射功率为20流明。
根据相关标准,净化车间的照度应达到一定的要求,一般来说,工作区域的照度应保持在300-500 lux之间。
因此,对于这个例子,该区域的照度较低,可能需要增加照明设备以提高照度水平。
净化车间的照度计算不仅涉及到光源光通量和面积,还需要考虑其他因素。
例如,车间中的物体颜色、反射率以及光源的位置和数量等都会对照度产生影响。
因此,在进行照度计算时,需要综合考虑这些因素,以确保计算结果的准确性和可靠性。
为了保持净化车间的照度在合理的范围内,可以采取一些措施。
首先,可以选择适当的照明设备,确保其光源光通量满足要求。
其次,可以合理布置照明设备,使其均匀地照射到工作区域,避免出现明暗不均的情况。
此外,还可以定期检查和维护照明设备,确保其正常工作和发光效果。
净化车间的照度计算是保证工作区域亮度的重要手段。
通过合理计算照度,可以评估工作区域的光照情况,并采取相应措施来调整和改善照明环境。
这对于保证工作人员的安全和提高工作效率都具有重要意义。
在实际应用中,还需要综合考虑其他因素,以确保照度计算的准确性和可靠性。
照度计算方法照度是指光线照射到物体表面上的光亮程度,通常用勒克斯(Lux)来表示。
在进行建筑、室内设计、照明设计等工程中,照度的计算是非常重要的。
以下是一些常见的照度计算方法。
1.可视高度法可视高度法是最常用的照度计算方法之一,通常用于室内照明设计。
该方法的计算公式如下:照度(lux)= 光源光度(cd)/ (可视高度^2)其中,光源光度是指光源发出的总光功率,可视高度是指从照明点到被照明表面的垂直距离。
2.平均光度法平均光度法是用于估算室外照度的一种方法。
该方法适用于有规则排列光源的场所,例如室外公共区域、停车场等。
计算公式如下:照度(lux)= ∑(光源光度 * 视角cosθ)/ (水平面积 * K)其中,光源光度是指单个光源的发光功率,θ是光源的入射角,水平面积是指地面的面积,K是由调整因素、反射率等决定的常数。
3.点源照度法点源照度法适用于单个光源的照明设计,例如台灯、悬挂灯等。
计算公式如下:照度(lux)= 光源光度 * 光源数量 / (4π * 距离^2)其中,光源光度是指单个光源的总发光功率,光源数量是指照明点的数量,距离是指从光源到被照明表面的距离。
4.亮度法亮度法是通过测量被照明表面的亮度,并结合反射率来计算照度的方法。
计算公式如下:照度(lux)= 亮度(cd/m^2)* 反射率其中,亮度是指被照明表面的亮度,反射率是指被照明表面的反射率。
5.反射法反射法是通过测量照明表面上的光通量和光源光度,并结合反射率来计算照度的方法。
计算公式如下:照度(lux)= (光源光度 * 光源数量)/(4π * 距离^2)* 反射率其中,光源光度是指单个光源的总发光功率,光源数量是指照明点的数量,距离是指从光源到被照明表面的距离,反射率是指被照明表面的反射率。
以上是一些常见的照度计算方法,不同方法适用于不同的场合和需求。
在实际应用中,还需要考虑环境光、工艺要求等因素来进行精确的照度估算。
照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数:一般室内取0.4,体育取0.3维护系数:一般取0.7~0.8举例1:室内照明:4×5米房间,使用3×36W隔栅灯9套平均照度=光源总光通量×CU×MF/面积=(2500×3×9)×0.4×0.8÷4÷5=1080 Lux结论:平均照度1000Lux以上举例2:体育馆照明:20×40米场地,使用POWRSPOT 1000W金卤灯60套平均照度=光源总光通量×CU×MF/面积=(105000×60)×0.3×0.8÷20÷40=1890 Lux结论:平均水平照度1500Lux以上1 万瓦= 10KW 。
单相电与三相电需要电流值不一样,要求的电缆截面积不一样。
电缆的芯大小,即电缆导体截面积大小决定载电流能力(功率容量)。
成品电缆的截面积有标准。
常用的是说xx平方的电缆(其实是指xx 平方mm截面积)。
芯又分铜、铝两种。
同一截面积的情况,铜比铝承载电流大。
铝10mm 及一下承载电流=截面积x 5 .;例如6mm的= 30A承载电流。
铜线。
同一电流可以采用比铝线小1 等级截面积。
(导线截面积是有标准的,1,2.5,4,6,8,。
)。
如果计算出铝线是10mm 的,那么使用铜线8mm的即可满足要求。
单相电,可以按照1kW=4.5A 电流来计算功率、电流。
进而可以计算需要多少截面积的电缆。
10KW,那么需要45A的承载电流电缆。
需要10mm的铝线。
或8mm铜线。
三相电,按照1KW=1.5A 电流计算。
10KW需要15A承载电流。
需要4mm铝线,或2.5铜线。
办公室照度标准值一、照度标准办公室应设置适当的照度标准,照度标准应符合办公室使用人群的视觉需求,其值在300-500lux之间合理,可根据实际情况有不同调整建议。
二、照度计算照度,又称“照明强度”,是指一定照明面积上单位时间内照明所辐射的光能量,即一定单位时间内所受照明的量,单位为勒克斯(Lux)。
照度的计算公式为:照度=照明有效辐射强度÷ 照明表面积。
三、照度要求(1)办公室照度标准要求300-500lux。
(2)桌面高度:正常使用为70cm,亮度不足应增加高度,使光照充足;(3)点式照明:照明有效距离为2m,照度至少保持在800lux;(4)当桌面上有书籍时,桌面照度不低于400lux;(5)离桌面的最小照度距离不超过10cm,照度要求不低于110lux。
(6)局部照明不能极大地影响其他工作间的环境照度。
四、照明安装指南(1)照明安装位置:办公室照明安装应靠近机械设备,并尽量要靠近桌面;(2)照明安装距离:特殊情况下可适当将照明距离桌面增加,但一般距离不应超过1.5m;(3)照明安装前应清除易燃物品避免火灾发生,照明保持干燥;(4)安装完毕后,应检查照明情况是否正常,确保照度符合标准要求。
五、照明维护(1)每月应检查照明装置是否正常;(2)更换灯具时应使用指定型号,更换过程中应注意防止留下烟油或余温;(3)清洁灯具时应避免使用湿布,以免影响灯具的能量效率;(4)新的灯具安装时应确保灯具的完整性和维护人员的个人安全;(5)定期检查包括电线连接、安装固定物、电气接地等。
正确的照明照度符合办公室的视觉要求,能改善办公环境,提高文书处理及计算机办公效率,是办公室中不可或缺的一部分,也是设计师应首要考虑的问题。
照度计算公式灯光照度计算公式照度=光通量/面积,即平均1勒克斯的照度, 是1流明的光通量照射在1平方米面积上的亮度。
用这种方法求房间地板面的平均照度时, 在整体照明灯具的情况下, 可以用下列公式进行计算:平均照度= 单个灯具光通量Φ×灯具数量×空间利用系数×维护系数÷地板面积。
公式说明:单个灯具光通量Φ,指的是这个灯具内所含光源的裸光源总光通量值。
空间利用系数,是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面, 所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关, 照明率也随之变化。
如常用灯盘在3米左右高的空间使用,其利用系数CU 可取之间;而悬挂灯铝罩,空间高度6--10米时,其利用系数CU 取值范围在;筒灯类灯具在3米左右空间使用,其利用系数CU 可取;而像光带支架类的灯具在4米左右的空间使用时,其利用系数CU 可取。
以上数据为经验数值,只能做粗略估算用,如要精确计算具体数值需由公司书面提供,相关参数,在此仅做参考。
是指伴随着照明灯具的老化,灯具光的输出能力降低和光源的使用时间的增加,光源发生光衰; 或由于房间灰尘的积累,致使空间反射效率降低,致使照度降低而乘上的系数、一般较清洁的场所, 如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K 取;而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K 取;而污染指数较大的场所维护系数K 则可取到左右。
为了让大家能更清晰的理解以上计算公式,下面举一实际工程案例:东莞某机械加工生产车间长为58m 、宽为18m 、高为8m ,矩形,员工作业台面为。
顶棚混合水泥土结构,墙壁刷成白色。
经各方面综合考虑现采用250W 金卤光源作为照明使用,经查《建筑照明标准手册》,400Lx 照度即可达到该车间照明需求。
试计算需多少套灯具?解:根据室内计算公式:EAV=/ 查资料得各参数:、250W 单端涂粉形金卤光源的总光通量为:Φ=18500;、CU 取=;K= 将以上各参数代入公式得:N=49 。
平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 公式说明:1、单个灯具光通量Φ,指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU),是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
如常用灯盘在3米左右高的空间使用,其利用系数CU可取0.6--0.75之间;而悬挂灯铝罩,空间高度6--10米时,其利用系数CU取值范围在0.7--0.45;筒灯类灯具在3米左右空间使用,其利用系数CU可取0.4--0.55;而像光带支架类的灯具在4米左右的空间使用时,其利用系数CU可取0.3--0.5。
以上数据为经验数值,只能做粗略估算用,如要精确计算具体数值需由公司书面提供,相关参数,在此仅做参考。
3、是指伴随着照明灯具的老化,灯具光的输出能力降低和光源的使用时间的增加,光源发生光衰;或由于房间灰尘的积累,致使空间反射效率降低,致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8;而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7;而污染指数较大的场所维护系数K则可取到0.6左右。
室内照明利用系数法计算方法在平时做照度计算时,如果我们已知利用系数“CU”,则可以方便的利用一个经验公式进行快速计算,求出我们想要的室内工作面的平均照度值。
我们通常把这种计算方法称为“利用系数法求平均照度”,也叫流明系数法。
照度计算有粗略地计算和精确地计算2种。
例如,假设像住宅那样整体照度应该在100勒克斯(lx)的情况,而即使是90勒克斯(lx)也不会对生活带来很大的影响。
但是,如果是道路照明的话,情况就不同了。
照度(勒克斯lx)=光通量(流明lm)/面积(平方米m2) ,即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m2)面积上的亮度。
用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算:平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)。
公式说明:(1)单个灯具光通量Φ,指的是这个灯具内所含光源的裸光源总光通量值。
(2)空间利用系数(CU),是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
如常用灯盘在3米左右高的空间使用,其利用系数CU可取0.6--0.75之间;而悬挂灯铝罩,空间高度6--10米时,其利用系数CU取值范围在0.7--0.45;筒灯类灯具在3米左右空间使用,其利用系数CU可取0.4--0.55;而像光带支架类的灯具在4米左右的空间使用时,其利用系数CU可取0.3--0.5。
以上数据为经验数值,只能做粗略估算用,如要精确计算具体数值需由公司书面提供,相关参数,在此仅做参考。
(3)是指伴随着照明灯具的老化,灯具光的输出能力降低和光源的使用时间的增加,光源发生光衰;或由于房间灰尘的积累,致使空间反射效率降低,致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8;而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7;而污染指数较大的场所维护系数K则可取到0.6左右。
为了让大家能更清晰的理解以上计算公式,下面举一实际工程案例:东莞某机械加工生产车间长为58m、宽为18m、高为8m,矩形,员工作业台面为0.8m。
顶棚混合水泥土结构,墙壁刷成白色。
照度计算基本方法照明计算有如下的计算方法有1.平均照度的计算(利用系数法、概算曲线法)2.点光源照度的计算3.线光源照度的计算4.面光源照度的计算亮度的计算室内照明建议采用平均照度的计算(利用系数法),具体计算方法是:Eav=NφUK/A式中Eav——工作面上的平均照度,lx;φ——光源光通量,lm;N——光源数量;U——利用系数;A——工作面面积,m2;K——灯具的维护系数,该方法考虑了由光源直接投射到工作面上的光通量和经过室内表面相互反射后再投射到工作面上的光通量。
利用系数法适用于灯具均匀布置、墙和天棚反射系数较高、空间无大型设备遮挡的室内一般照明,但也适用于灯具均匀布置的室外照明,该方法计算比较准确。
应用利用系数法计算平均照度的步骤:第一步填写原始数据;第二步计算空间比;第三步求有效顶棚空间反射比;第四步计算墙面平均反射比;第五步查灯具维护系数;第六步由利用系数表查利用系数(厂家样本或查照明设计手册第四章的表);第七步计算平均照度。
我要说的是:既然新规范规定了照明功率密度值的目标值,又是强条,那么就直接根据照度功率密度值乘以房间面积再除以灯具功率计算,选择推荐灯具就是了,何必要采用利用系数或逐点计算呢。
如果采用利用系数或逐点计算的LPD值不能符合照明功率密度的目标值,到底违反不违反规范呢?照度计算基本方法照明计算是照明设计的重要内容,照度计算又是照明功能效果计算的重要组成部分。
照度计算的目的是根据所需要的照度值,结合其它已知条件(如照明器型式及布置、房间各个面的反射条件及污染情况等)来决定灯泡的容量或灯的数量。
照度计算方法有利用系数法和逐点计算法(包括平方反比法、等照度曲线法、方位系数法等) 两大类,利用系数法用于计算平均照度与配灯数,逐点计算法用于计算某点的直射照度。
现将这两种计算方法的特点及使用范围对比如下:利用系数法利用系数计算此法考虑了直射光及反射光两部分所产生的照度计算结果为水平面上的平均照度计算室内水平面上的平均照度,特别适用于反射条件好的房间.查概算曲线一般生产及生活用房的灯数概略计算逐点计算法平方反比法此法只考虑直射光产生的照度,可以计算任意面上某一点的直射照度采用直射照明器的场所,可直接求出水平面照度等照度曲线法方位系数法,使用线光源的场所,求算任意面上一点的照度以上这两种计算方法,各文章都介绍的较多了,这里不再复述。
照明照度计算公式照明照度是指被照物体表面单位面积上所接受的光通量。
简单来说,就是衡量某个区域照明亮不亮的一个指标。
要计算照明照度,咱们得先搞清楚几个关键的概念和因素。
咱先来说说光通量,这就好比是水流,光通量越大,就相当于水流越大。
而被照面的面积呢,就像是接水的盆子,面积越大,分到的光就相对越少。
照明照度的计算公式是:E = Φ / S 。
这里的 E 表示照度,单位是勒克斯(Lux);Φ 表示光通量,单位是流明(lm);S 表示被照面积,单位是平方米(m²)。
举个例子吧,我之前装修自己的书房,就特别在意照明照度这个事儿。
我那书房不大,也就十平米左右。
我想买个台灯放在书桌上,台灯的光通量是 500 流明。
按照公式,那照度 E 就等于 500 除以 10,也就是50 勒克斯。
可实际感觉还是不够亮,为啥呢?后来我仔细一琢磨,发现是我忽略了台灯照射的范围不是整个书房的面积,而只是书桌那一块儿。
再比如说,在教室里,我们希望学生们能有一个明亮舒适的学习环境。
一般来说,教室的照明照度要求在 300 勒克斯以上。
如果教室面积是 60 平米,那需要的总光通量就得是 300 乘以 60,也就是 18000 流明。
这时候我们就得选择合适的灯具,还要考虑灯具的安装位置和数量,才能保证整个教室都有足够的照明。
还有啊,在工厂的车间里,照明照度的要求又不一样了。
因为工人要进行精细的操作,所以照度得更高。
比如在一些装配车间,可能需要 500 勒克斯甚至更高的照度。
在实际生活中,计算照明照度可不只是简单地套公式。
比如说,不同的灯具,它的光分布是不一样的。
有的灯具光比较集中,有的比较分散。
而且房间的墙壁颜色、天花板高度等都会影响光线的反射和吸收,从而影响实际的照明效果。
总之,照明照度的计算虽然有公式可循,但要真正实现理想的照明效果,还得综合考虑各种实际因素。
可别小看了这照明照度,它对我们的生活和工作影响可大着呢!合适的照明照度能让我们看得清楚、心情舒畅,提高学习和工作的效率;不合适的话,不仅眼睛容易疲劳,还可能影响我们的情绪和状态。
照度
常用术语:1.光通量F 流明(Lumen, lm)
2. 发光强度I 烛光(Candle, cd) 1 cd = 12.57 lm
3. 照度E 勒克斯(Lux, lx) = lm/m2
4. 辉度L 尼特(Nit, nt) = cd/m2
5. 视能度K Max. 683 lm/watt
照明计算:
灯具计算:
大家参考:
详细照度计算公式请点击下列网址!! /
测量方式:可使用数位照度计测量办公场所
工厂
学校
CNS标准
注:
(1)关于室内停车场请参照表10。
(2)办公室如作精细工作,且日间因光线之影响而室外明亮,室内黑暗之感觉希望能选择a 之标准
(3)为避免日间已适应屋外数万Lux的自然光,自进入屋内正门大厅时呈现昏暗之情形,正门大厅照度应予提高,正门大厅日夜间照度可分阶段点灭调光。
备考:有〝○〞记号之作业场所,可用局部照明取得该照度。
备考:
1.有关相同作业名称以所看对象物及作业性质之不同而有三种分别。
(1)附表中之(a) 乃细小对象,深暗色对象,对比不明显对象尤其据高价值产品,卫生严谨场合高精密度作业工作时间长久者等事项。
(2)附表中之(c) 乃粗对象,亮丽对象,对比明显对象,环状对象尤其不具高价值对象等事项。
(3)附表中之(b) 乃属于(1) 和(2) 之间之诸事项。
2.具危险性之作业,应有两倍之照明。
3.有〝○〞记号之作业场所,可用局部照明取得该照度。
备考:
1.如属视力、听力不良之儿童、学生使用之教室、实验、实习工厂时,可将照度提高上述所定基准值两倍(其原因系因听力不良之儿童,必告看别人口唇之动作去判断别人所说的词句)。
2.有〝○〞记号之作业场所,可用局部照明取得该照度。
注:(4)最好能调光至50Lux
(5)开刀房只照度应以无影灯将手术台上直径30cm范围内维持20000Lux 以上
(6)能调至0 Lux
(7)使用照脚灯等
备考:1.有〝○〞记号之作业场所,可用局部照明取得该照度。
2.诊所照度与医院同
注:(8)大型店之量贩场因业别而需必要效果时,可用相对事项。
(9)试穿室等乃希望设调光装置以方便减光。
备考:1.有〝○〞记号之作业场所,可用局部照明取得该照度。
2.白天屋外正面橱窗之重点希望10000Lux 以上
3.重点陈列之局部照明之照度,希望在全般照明之三倍以上。
注:(10)以对人物垂直面照度
(11)不含舞台照明
备考:有〝○〞记号之作业场所,可用局部照明取得该照度。
注:(12)对全般照明照度另作局部性的提高照明设备使室内照明不流于平凡而富有变化为目的。
(13)趣味性读书当作娱乐看待。
(14)其它场所也准用。
备考:1.各类场所依其用途全般照明及局部照明能并用较妥。
2.居住间、客厅、卧房等最好有可调光设施。
3.有〝○〞记号之作业场所,可用局部照明取得该照度。
照明要件:
使用人工之场所,必须考虑下列各项要件,始能达到良好生活之环境。
1)照明及其分布。
2)眩光(刺眼)。
3)阴影。
4)光色。
原商业部1988年9月14日联合发布的《商店建筑设计规范》JGJ48-88第5.3.3条(见下表)所推荐使用的照度标准。
已经大大的低于现代百货商场的实际需求标准。
