当前位置：文档之家 › 酸雾抑制剂的研究

酸雾抑制剂的研究

  • 格式：pdf
  • 大小：265.45 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

酸雾抑制剂FC-1100

酸雾抑制剂FC-1100

酸雾抑制剂FC-1100
湿法炼铜电解时通常都会产生酸雾，因为湿法炼铜电解严格意义上将应该叫电积，它的阳极是不溶解的。

阴极是析出铜的。

从电积的化学反应式可以看出，阳极产生氧气，阴极产生阴极铜，同时在阳极区由于氧气的产生使得废电解液的酸度增大。

氧气逸出过程中会使得废电解液中的酸较易带出，从而使车间会有酸雾。

关于如何避免酸雾的问题，国内外作了不少研究。

国内一般都是添加塑料小球，使氧气逸出的过程中带出的水或酸溶液不顺畅，并吸附或粘在小球上，这样会减少酸雾的产生，但是车间还是有气味。

目前国外在这方面有较深的研究，其中最好的添加剂就是美国3M公司产的酸雾抑制剂，是一种有机合成化合物，铜电积车间添加少量后基本上没有酸雾的气味，效果很好。

国内目前还不能仿照，只能代销该产品，该产品名称为FC-1100。

由于该产品价格较贵，550元/kg，所以一般的厂家都不太愿意使用。

但在我国黄金冶炼厂在把湿法炼铜作为副产物的时候，他们使用的较多，车间的环境也较好。

另湿法炼锌电积车间的酸雾也是比较大，国内一般是工人剥完锌后就下班，否则车间酸雾太大。

由于锌的价格与铜比价格不高，所以国内很少有厂采用该酸雾抑制剂。

希望对这方面比较感兴趣的同志，能够合成出该产品，降低产品价格，可能就能够扩大应用范围，也就能为工人们改善工作环境了。

硝酸酸雾抑制剂

硝酸酸雾抑制剂

硝酸酸雾抑制剂序言：一款针对硝酸酸洗的酸雾抑制剂，对硝酸的酸雾进行转化消除，同时不影响硝酸的固有性质！具体资料详见下文：概述1、适用于“不锈钢硝酸--氢氟酸洗”工艺的酸雾抑制；2、期望取消氢氟酸，达到同样酸洗效果。

并可有效抑制“硝酸酸雾”的场合，使用本剂为首选；3、使用市场上传统的酸雾抑制剂，不能很好的抑制酸雾的场合，使用本品有特效；4、大型酸洗工厂，环保部门严格要求酸雾控制。

使用本品可有效解决问题；5、既要求抑制酸雾，又要求加快酸洗速度，还要求保护不锈钢的场合，选用本品为首选。

科学属性●极高的酸雾抑制效果，最佳抑雾率高达98%；●双重抑雾，液内将酸性气体罩凝转化，液面形成厚密全覆盖性泡沫屏蔽层。

经过双重抑雾，基本可以实现零雾车间；●对硝酸引起的黄烟、红棕雾、黄龙等酸雾有特效消除效果；●对氢氟酸挥发的氟化氢气体，有独特的转化与抑制效果；●本剂可1:1取代氢氟酸，保证酸洗速度与效果。

既消除了氢氟酸的危害，又可有效抑制硝酸酸雾；●起效快，加入本剂后，几分钟后便可自动高效抑雾；●兼具促进酸洗速度，缓蚀保护不锈钢的辅助作用；●方便添加，易于施工；●本剂无磷，不含六价铬有害物质。

科学项目项目指标外观白色粉体比重 1.0±0.1气味极低温香酸碱性弱酸性溶解性无限水溶、酸溶抑雾率≥95%有效物含量≥99%注意事项1、本抑雾剂只适用于“不锈钢硝酸--氢氟酸洗”或“不锈钢硝酸洗”工艺的酸雾抑制；2、阴凉、干燥、通风处密封存放；3、接触皮肤或眼睛，请用流动清水冲洗；4、禁止食用。

5、使用方法详询：淄博拓新达新技术开发有限公司6、技术资料沟通：一五二六九三七零三六一。

FC-1100酸雾抑制剂在电积除雾中的应用研究

FC-1100酸雾抑制剂在电积除雾中的应用研究

FC-1100酸雾抑制剂在电积除雾中的应用研究刘招平【摘要】金属酸洗、湿法冶金等电积工序会产生酸雾，污染环境、腐蚀设备、危害员工健康。

本文介绍了一种有效的治理电积酸雾技术，通过工业试验研究以及借鉴国外行业成熟的工业应用指标，发现采用酸雾抑制剂可以有效治理电积酸雾，使企业在职业健康和环境保护方面满足国家标准。

%Acid mist was often produced in the process of electrowinning including metal pickling and other hydrometallurgical procedures, which can cause environment pollution, equipment corrosion and harm of staff health. This article describes an effective technology on treating acid mist of electrowinning. Through industrial experiment study and mature index of foreign industry, it was found that use of inhibitor can treat acid mist of electrowinning effectively, which can make the enterprises meet the national standard of health and environment protection.【期刊名称】《有色冶金设计与研究》【年(卷),期】2014(000)003【总页数】3页(P11-13)【关键词】酸雾;抑制剂;电积;治理【作者】刘招平【作者单位】紫金矿业集团股份有限公司，福建上杭 364200; 福州大学，福建福州 350001【正文语种】中文【中图分类】TF811为进一步推进资源节约综合利用和环境保护技术进步,加快新技术的推广应用,引导投资方向,促进经济社会可持续发展,国家发改委、科技部、国家环保总局三部门联合发布了《国家鼓励发展的资源节约综合利用和环境保护技术》公告。

酸雾抑雾率

酸雾抑雾率

酸雾抑雾率
摘要：
一、引言
二、酸雾的定义和成因
三、抑雾剂的作用原理
四、抑雾剂的种类与性能
五、酸雾抑雾率的计算方法
六、酸雾抑雾率的影响因素
七、提高酸雾抑雾率的措施
八、总结
正文：
一、引言
随着工业的快速发展，环境污染问题日益严重，酸雾污染是其中的一种。

酸雾对环境和人类健康造成了极大的危害，因此，研究酸雾抑制方法及抑雾率具有重要意义。

二、酸雾的定义和成因
酸雾是指在空气中悬浮的酸性颗粒物，其成因主要是工业生产过程中排放的酸性气体，如二氧化硫、氮氧化物等与空气中的水分子结合形成酸性溶液。

三、抑雾剂的作用原理
抑雾剂是一种能够降低酸雾生成和促进酸雾沉降的物质，其作用原理主要是通过吸收酸性气体、中和酸性物质、改变气溶胶的表面张力等方式，从而降
低酸雾的产生。

四、抑雾剂的种类与性能
抑雾剂主要包括碱性物质、金属氧化物、吸附剂等，不同种类的抑雾剂具有不同的性能，如中和能力强、吸附能力强等。

五、酸雾抑雾率的计算方法
酸雾抑雾率是指在一定条件下，使用抑雾剂后，酸雾浓度的减少程度，其计算方法为：抑雾率= （使用抑雾剂前后的酸雾浓度差）/ 使用抑雾剂前的酸雾浓度。

六、酸雾抑雾率的影响因素
酸雾抑雾率受多种因素影响，如抑雾剂的种类、使用量、气体成分、气象条件等。

七、提高酸雾抑雾率的措施
为提高酸雾抑雾率，可采取以下措施：选择合适的抑雾剂、优化抑雾剂的使用量、加强设备维护等。

酸雾抑制剂

酸雾抑制剂

高浓度盐酸酸雾抑制剂
本产品由多种表面活性剂复配而成，广泛应用于钢铁产品的酸洗工艺过程中，既可抑制酸雾的产生，又可保护钢铁基体不发生过酸洗现象。

具有用量小、费用低、效果好等优点。

使用安全、操作简便，无毒，易于现场人员接受和掌握。

一、主要特点
1、抑制酸雾（90％以上），保护环境，有益于操作人员身体健康，避免酸雾对室内钢材和车间钢结构件及电器部位的侵蚀。

2、防止基体腐蚀。

有效的防止盐酸酸洗过程中对机体的过腐蚀，防止氢脆的产生。

可使表面处理膜层均匀，结晶细腻、致密有光泽。

3、加快盐酸酸洗的速度，并可延长盐酸15％-30％的使用寿命。

3、4、有效的去除机件表面的油污。

4、二、性能指标：本品为液体，呈淡黄色，无杂质、无臭、不燃、不爆、不腐蚀，运输安全。

5、PH值：2.3~2.8 水不溶物：＜2%
三、使用方法：
本品的用量随盐酸酸洗过程中与空气接触面积和浓度的增加而增加，一般浓度为30%的盐酸每吨加入1.5公斤。

)
使用前先把槽内内加入少量盐酸，把工件加入，再把抑雾剂加入，最后盐酸加至工作液面即可。

四、注意事项
1、使用时按量将缓蚀抑雾剂均匀的倒入酸槽中，使用本品不慎喷溅到皮肤或眼睛内要及时用清水冲洗。

2、加入本品后盐酸液表面有一层泡沫来抑制酸雾的挥发，如泡沫减少或消失，应及时添加本品，以达到缓蚀抑雾的效果。

一种新型硫酸酸洗缓蚀抑雾剂的研制

一种新型硫酸酸洗缓蚀抑雾剂的研制

金属产 生 “ 氢脆” 三是 酸洗时产 生的酸雾会造 成对环境 污染， ， 本文研究 了一种新的酸洗缓蚀抑雾剂 ， 能
够有 效减缓酸洗 中金 属基体 的腐蚀和 氢脆 、 大幅度抑制 酸雾的产生。
关键词 酸洗
１ 前言
缓蚀
抑 雾剂 腐蚀
蚀率不 大于 ９％， ５ 并且在 高温下 稳定性差 、 消耗量 大 。 抑 雾 剂 是一 种 抑 制 金 属 在 酸 洗 过 程 中 产 生 酸 雾 的制 剂 ， 金属 在 酸洗 过 程 中， 产 生 大量 的酸 雾 ， 会
雾对环境造成污染的问题 ， 本文根据金属腐蚀和酸 气 硫酸酸洗 中的缓蚀 、 抑雾 、 稳
定等技术难题， 为众 多厂 家 提 供 高 效 、 能 、 保 、 节 环 低廉 的产 品， 为企 业和 社 会 创取 较 好 的经济 效 益 和 社会效益 。
不 同吸 附膜模 型机 理 ， 机 理表 明： 该 在硫 酸 溶 液 中 ， 抑 制 剂 Ｍ通 过 其 中心 原 子 的独 对 电子 与 铁 原 子 的 空 电子 轨 道 形 成 共 价 键 ， 同时 又 与 抑制 剂 Ｎ 发 生 共 吸 附 ， 盖 在 基体 金 属 表面 ， 成 了抑 制 吸 附层 ， 覆 生
２ 实验 过 程
２１ 配 方研 究 ．
本 研 究 的 酸洗 缓 蚀 抑 雾剂 配 方 主 要 由抑 制 剂 、
属制 品厂等所使用 的酸洗缓蚀抑 雾剂 大都为 国内
络合剂和润湿 剂组成， 具体配方 如下 。
．． 若丁 、 甲基苯胺 、 白质 、 酸 、 邻 蛋 硫 乙二 厂 家提供 ， 缓蚀效 果 由于受技术条件 的限制 ， 其缓 ２１１ 抑 制剂 ：
１ 年纂２ １ 期
・

酸雾抑制剂的研究

3C r13- 20% HC l 体系, 抑雾剂配方优选 试验结果见表 3。
表 3 3Cr13 不锈钢在 20% HCl 中抑雾率 测量结果 (80±1℃)
酸液组成 20%HCl+ A K3 + 0. 01% 咪唑啉 20%HCl+ A K+ 0. 41% SbCl3+ 0. 0125% 十二烷基硫酸钠 20%HCl+ A K+ 0. 05% 溴代吡啶 20%HCl+ A K+ 0. 05%OP 乳化剂 20%HCl+ A K+ 0. 025% 十二烷基硫酸钠 20%HCl+ A K+ 0. 05% 溴代吡啶+ 0. 1% 咪唑啉 20%HCl+ A K+ 0. 05% 溴代吡啶+ 0. 01K I+ 0. 05% 苯磺酸钠 20%HCl+ A K+ 0. 1% 双十八烷基氯化铵 20%HCl+ A K+ 0. 1% 双十八烷基氯化铵+ 0. 05% 溴代吡啶
抑雾率 E (% ) 50. 00 41. 00 88. 80 42. 10 67. 30 85. 00 45. 10 75. 00 76. 00
3 : A K 是一种以乌洛托品、炔醇、酰胺为主的复合缓蚀剂, 加入量为酸洗液的 0. 56% (均为质量百分比)。
3 结论
本研究得出如下几点结论: 3. 1 缓蚀抑雾剂的加入能大大降低挥发的 酸雾, 对治理酸雾污染有积极作用。 3. 2 碳钢- 20% HC l 体系, 缓蚀抑雾剂的最 佳 配 方 为: 0. 1% 乌 洛 托 品 + 0. 1%M C l + 0. 05% O P + 30ppm F 53, 酸 洗 温 度 在 65℃～ 85℃之间, 抑雾率达 87% 以上。 3. 3 碳钢- 15% HC l+ 5% H 2SO 4 体系, 缓 蚀抑雾剂的最佳配方为: 0. 3% 乌洛托品+ 0. 2% LQ + 0. 5%N aC l+ 0. 1% 十二烷基硫 酸钠, 酸洗温度在 25℃～ 65℃范围内, 抑雾 率达 89% 以上。 3. 4 3C r13 不锈钢- 20% HC l 体系, 缓蚀抑 雾剂的最佳配方为: 0. 56%A K+ 0. 05% 溴代 吡啶, 酸洗温度在 70℃～ 90℃范围内, 抑雾 率达 86% 以上。

酸雾抑制剂[发明专利]

(10)申请公布号 CN 102286750 A(43)申请公布日 2011.12.21C N 102286750 A*CN102286750A*(21)申请号 201110172323.5(22)申请日 2011.06.15C23G 1/06(2006.01)C23G 1/08(2006.01)C09K 3/18(2006.01)(71)申请人南通飞拓界面工程科技有限公司地址226010 江苏省南通市经济技术开发区常兴路78号(72)发明人郑建 周德龙 邢丹丹 匡登云吕明春(54)发明名称酸雾抑制剂(57)摘要本发明涉及一种酸雾抑制剂，主要应用于热镀锌酸洗前处理等酸洗工序中盐酸酸雾抑制。

本发明的各组分及其含量为腐蚀抑制剂5～20％，抑雾剂5～10％，表面活性剂10～20％，水余量。

其中，分子膜剂抑雾剂的质量比为0.5～2∶5。

本发明制备简单，成本低，抑制酸雾效果显著，特别是空气湿度较大或盐酸浓度过高时，抑制酸雾效果更佳明显。

本发明同时适应于其他易挥发性酸的酸雾抑制。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 2 页1.一种酸雾抑制剂，其特征在于，其各组分及含量为腐蚀抑制剂5～20％，抑雾剂5～10％，表面活性剂10～20％，水余量。

2.根据权利要求1所述的酸雾抑制剂，其特征在于，腐蚀抑制剂包括聚乙二醇、咪唑啉季铵盐、1227、苯并三氮唑、乌洛托品、聚胺、炔醇及其衍生物等中的一种或多种混合物。

3.根据权利要求1所述的酸雾抑制剂，其特征在于，抑雾剂由分子膜剂、异丙醇、异构烷烃组成。

4.根据权利要求3所述的酸雾抑制剂，其特征在于，分子膜剂是碳原子数大于10的脂肪醇、脂肪酸或脂肪胺中的一种，是不同碳数的上述物质的混合物。

5.根据权利要求3所述的酸雾抑制剂，其特征在于，异构烷烃是不同沸点的异构烷烃类的混合物，终沸点控制在180℃以下。

6.根据权利要求3所述的酸雾抑制剂，其特征在于，分子膜剂抑雾剂的质量比为0.5～2∶5。

酸雾抑制方法的研究与进展


＊基金项 目： 国家 自然 科学基 金 （ ５ １ １ ６ ３ ０ ０ ９ ） ； 昆 明理工 大
学一 金 川 公 司校 企 预 研 基 金 （ ６ ４ ８ ８ ） 。
・
６ ８ ・
第２ １ 巷
相比， 强制通 风法 具有更 高 的酸雾 分散效 率 ， 但 对
于较 大 的酸槽 或 大 型 电解 车 间 ， 需 要 大 幅 度提 高 风机 功率 ， 致 使设 备投 资 、 量 耗和 酸耗量 也 随之大
液） 中加 速上 升 至酸 液与 空气界 面 处爆 裂 ， 产 生 的 喷溅 液滴 以 １ ０ ｍ／ ｓ的速度 喷射 进入 大 气ｌ ３ ］ ， 导致
（ １ ）自然通 风法 。主要是 通 过 改变 生 产 环境 周 围 自然风 的通 风 量 和 空气 流 速 ， 对 酸 雾 进行 疏 散 。一 般是 在屋 顶 设 置 天 Байду номын сангаас ， 促进 生 产 环 境 局部 自然风 的形 成 ， 达 到 疏 散 酸雾 的 目的。该 法 只 能 分散 酸雾 ， 不 能抑 制酸雾 的形 成 ， 且 易 受天气 等 客
问题 日益 凸显 ， 危 害性 也急 剧增 大 ， 因此迫 切需要
在 湿法 冶炼 电解 工序 、 铝 型材 氧化 工艺 、 钢 材
酸洗 工艺 、 电镀 、 除锈 、 金 属涂 装等 加工 过程 中 ， 均 不 可避 免 需 要 使 用 含 酸 电解 液 或 酸 液 （ 硫酸 、 盐
酸、 磷 酸或 铬酸 等 ） ， 一方 面这 些 酸 大 多 本 身 具 有
其次 ， 对 大气 和 周 围 环境 造 成严 重 污 染 ； 第三， 严
分， 是 我 国原 材 料 的重要 来 源 ， 铁、 锌、 铜、 铝 等 有

酸雾抑制剂性能测试方法[发明专利]

专利名称：酸雾抑制剂性能测试方法专利类型：发明专利
发明人：汤启明,王金红,张称心,季尚君申请号：CN201810011141.1
申请日：20180105
公开号：CN108318372A
公开日：
20180724
专利内容由知识产权出版社提供
摘要：本发明公开了一种酸雾抑制剂性能测试方法，用不与酸雾反应的中性气体将电积过程中产生的酸雾带出，通入水中，水吸收酸雾后，pH值降低，通过测量电积前后水的pH值变化来计算电积过程中产生酸雾的多少，通过比较在电积液中添加酸雾抑制剂前后产生酸雾的多少来计算酸雾抑制率；酸雾测试装置包括通过气管依次连接的气源、电积槽、酸雾吸收单元和真空泵，酸雾吸收单元包括多个串联的密闭的盛水容器，各个盛水容器也通过气管连接，气源与电积槽之间的气管上、酸雾吸收单元与真空泵之间的气管上均设置有气体流量计。

使用的装置体积小、结构简单，可摆放在实验室的通风橱内，无毒害；需要的样品量很少，步骤简单，数据重现性好，结果准确可靠。

申请人：重庆康普化学工业股份有限公司
地址：401221 重庆市长寿区化工园区化中大道7号
国籍：CN
代理机构：重庆市前沿专利事务所(普通合伙)
代理人：邹晓艳
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 结果与讨论
2. 1 碳钢220% HC l 体系 根据缓蚀剂的筛选试验 学
20 卷
1. 恒温水浴; 2. 采样瓶; 3. 吸收瓶; 4. CD 21 型采样器 图 1 大气采样吸收装置
的主要成分为乌洛托品、M C l 和 O P 乳化剂, 这三种组分之间的最佳组合采用正交试验, 选 取L 9 (33) 正交表进行, 正交试验得出的较优配 方为: 0. 1% 乌洛托品+ 0. 1%M C l+ 0. 05%
酸液组成
抑雾率 E (% )
15% HCl+ 5% H 2SO 4+ 缓蚀剂3 + 0. 1% 十二烷基硫酸钠 86. 1
15% HCl+ 5% H 2SO 4+ 缓蚀剂+ 0. 1%O P
88. 9
15% HCl+ 5% H2SO 4+ 缓蚀剂+ 0. 1% 土温- 60
61. 1
15% HCl+ 5% H2SO 4+ 缓蚀剂+ 0. 1% 土温- 80
5 G. V ander w aal. T esting, A pp lication and Fu tu re D eve2 lopm en t of Environm en tally F riend ly E ster Base F lu2 id s. Syn thetic L ub rican ts, 1993, 10 (1) : 67～ 83
1 实验方法
本试验有 3 种体系:
碳钢220% HC l (工业纯) T: 65℃～ 85℃
碳钢215% HC l+ 5% H 2SO 4 (工业纯)
T: 25℃～ 65℃
3C r13 不锈钢220% HC l (工业纯)
T: 70℃～ 90℃
试样尺寸: 50mm ×25mm ×2mm , 试验
4 参考文献
1 雷鸿毅, 杨文治. 纯铁在浓硫酸中的腐蚀和 C l- 甲醛的 缓蚀作用机理. 陕西化工, 1986, (5) : 9
2 郑家焱 木. 酸性介质缓蚀剂. 材料保护, 1990, 23 (1- 2) :
43 3 郭稚弧. 缓蚀剂及其应用. 武汉: 华中理工大学出版社,
1987 4 龚敏, 张远声, 刘建华. 盐酸常温酸洗缓蚀抑雾剂的筛选
01m o l 盐酸的体积 (m l) ; L b 为吸收空气中本
底酸雾后, 滴定时消耗 0. 01m o l 盐酸的体积
(m l) , 抑雾率测量装置如图 1 所示。
收稿日期: 1998- 03- 30 作者简介: 龚敏, 女, 35 岁, 1990 年毕业于北京化工大 学, 工学硕士, 副教授。
及性能测试. 化学清洗, 1994, 10 (2) : 30 (下转第 46 页)
4 6
重 庆 环 境 科 学
20 卷
4 参考文献
1 M artin V ¨o ltz. B iodeg radab ility of L ub rication Base
Stuck s and Fu lly Fo rm alated P roducts. Syn thetic L u2 b rican ts, 1995, 12 (3) : 215～ 230 2 张国生. “九五”期间润滑油发展初步研究. 润滑油, 1996, 11 (3) : 13～ 15 3 D r. Joach im Ko rff. A dd itives fo r B iodeg radab le L ub ri2 can ts. NL G I Spokesm an, 1993, 57 (3) : 107～ 112 4 D r. T heo M ang. Environm en tally H arm less L ub rican ts. NL G I Spokesm an, 1993, 57 (6) : 9～ 13
3C r13- 20% HC l 体系, 抑雾剂配方优选 试验结果见表 3。
表 3 3Cr13 不锈钢在 20% HCl 中抑雾率 测量结果 (80±1℃)
酸液组成 20%HCl+ A K3 + 0. 01% 咪唑啉 20%HCl+ A K+ 0. 41% SbCl3+ 0. 0125% 十二烷基硫酸钠 20%HCl+ A K+ 0. 05% 溴代吡啶 20%HCl+ A K+ 0. 05%OP 乳化剂 20%HCl+ A K+ 0. 025% 十二烷基硫酸钠 20%HCl+ A K+ 0. 05% 溴代吡啶+ 0. 1% 咪唑啉 20%HCl+ A K+ 0. 05% 溴代吡啶+ 0. 01K I+ 0. 05% 苯磺酸钠 20%HCl+ A K+ 0. 1% 双十八烷基氯化铵 20%HCl+ A K+ 0. 1% 双十八烷基氯化铵+ 0. 05% 溴代吡啶
由正交试验得出碳钢- 15%HC l+ 5%
H 2SO 4 体系的最佳缓蚀剂配方为: 0. 3% 乌洛 托 品 + 0. 2%LQ + 0. 5%N aC l, 缓 蚀 率 为 92% (室温)。 抑雾率的测试结果见表 2。
表 2 碳钢在 15% HCl+ 5% H2SO 4 体系中 抑雾率的测试结果 (室温)
关键词 酸洗 酸雾 抑制剂
前言
机械、化工、冶金等行业常用酸洗来清除 金属材料及设备表面的铁锈、水垢、轧制氧化 皮。 酸洗用酸有硫酸、盐酸、硝酸以及硫酸和 盐酸的混合酸等。为提高酸洗速度, 酸洗常在 高温、高浓度下进行, 若是敞开式酸洗, 则会 产生大量酸雾, 如某钢厂酸洗不锈钢轧制氧 化皮用 20% HC l、温度 70℃～ 90℃, 产生的 酸雾弥漫整个车间环境, 危害操作工人身体 健康、腐蚀厂房设备。因此, 从环保要求出发, 必须对酸雾进行治理。 加入抑雾剂是一种简 单、方便、有效的方法。 由于酸雾的产生一部 分是酸洗液的挥发, 另一部分是酸与基本金 属发生反应产生氢气带出的酸。 为抑制酸液 对基体金属的损耗, 常加入缓蚀剂, 因此, 缓 蚀剂和抑雾剂都有抑制酸雾的作用。 缓蚀抑 雾剂同时加入则起到减少基材的浪费、节约 酸洗用酸、治理酸雾等多种作用。本试验以碳 钢、不锈钢在不同酸洗液中酸洗为研究体系, 采用大气采样中和滴定法测定抑雾效率, 失 重法测定缓蚀效率, 经过配方优选, 确定性能 良好的缓蚀抑雾剂配方。
72. 2
15% HCl+ 5% H2SO 4+ 缓蚀剂+ 0. 1% 平平加
61. 1
3 : 缓蚀剂为最佳组分的配方。
5期
龚敏等: 酸雾抑制剂的研究
43
由表 2 可知, O P 和十二烷基硫酸钠加 入后均有较好的抑雾效果, 抑雾率达 85% 以 上, 但十二烷基硫酸钠的价格低于O P , 综合 各方面的因素, 确定该体系缓蚀抑雾剂的最 佳 配 方 为: 0. 3% 乌 洛 托 品 + 0. 2%LQ + 0. 5%N aC l+ 0. 1% 十二烷基硫酸钠。抑雾率 随温度的变化结果见图 2。
第 20 卷 第 5 期
重 庆 环 境 科 学
1998 年 10 月

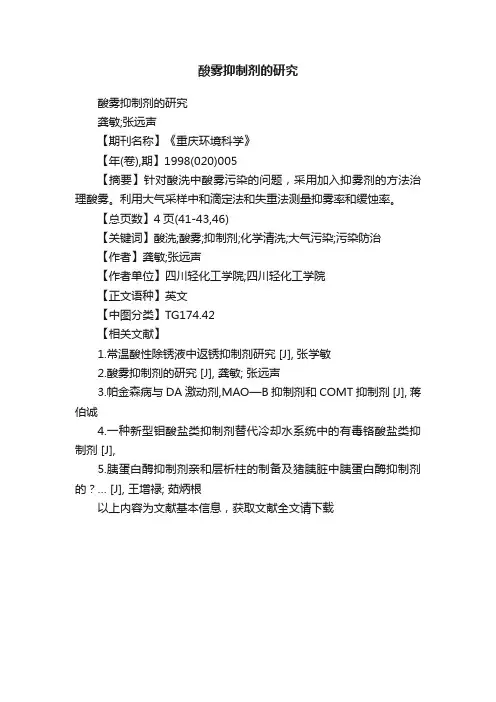

酸雾抑制剂的研究
龚敏 张远声
(四川轻化工学院, 自贡 643033)
摘 要 针对酸洗中酸雾污染的问题, 采用加入抑雾剂的方法治理酸雾。 利用大气采样中和 滴定法和失重法测量抑雾率和缓蚀率。对碳钢—20% HC l、碳钢—15% HC l+ 5% H 2SO 4、3C r13 不锈 钢—20% HC l 3 种酸洗体系, 分别筛选出最佳的缓蚀抑雾剂配方。在试验条件下, 抑雾率达 86% 以 上。
由表 4 结果知, 随温度升高, 抑雾率略有 增加, 说明该缓蚀抑雾剂在高温下有较好的 抑雾效果。
图 2 碳钢- 15% HC l+ 5% H 2SO 4 体系 抑雾率随温度的变化
由图 2 可知, 抑雾率随温度升高有所增 加, 说明该缓蚀抑雾剂在较宽的酸洗温度范 围内均有较好的抑雾效果。 2. 3 3C r13 不锈钢- 20% HC l 体系
6 “Indu strial U se of A g ricu ltu ralM aterials: Situation and O u tlook ”U S D ep artm en t of A g ricu ltu re. Iu s～ 159, June 1993
656. 1 84. 06 87. 56 82. 89 77. 06
87. 2 86. 7 87. 4 88. 3
979. 7 140. 1 79. 39 59. 54 84. 06
85. 7 91. 9 93. 9 91. 4
85±1℃
酸雾量 (m g m 3)
抑雾率 E (% )
1420. 5 382. 9 148. 27 78. 22 107. 41
由表 3 的试验结果可知, 较优的缓蚀剂 配方为 0. 56%A K + 0. 05% 溴代吡啶, 抑雾 率达 88. 8%。温度对该缓蚀抑雾率的影响结 果见表 4。
表 4 温度对抑雾率的影响
酸液组成
抑雾率 E (% ) 70±1℃ 80±1℃ 90±1℃
20% HCl+ 0. 56A K+ 0. 05% 溴代吡啶 86. 3 88. 8 89. 5
前试样用砂纸打磨, 量尺寸, 丙酮除油, 水洗,
冷风吹干, 置干燥器内待用。
缓蚀效率计算公式:
Γ=
V
-V V
′×100%
式中 V 和 V ′分别是未加缓蚀剂和加入缓蚀
剂后金属的腐蚀速度。
抑雾率的计算公式:
E=
L p iL b-
