电镀用铬雾抑制剂和酸雾抑制剂的原料

论电镀废气的抑制与处理方法摘要：电镀的生产过程中，会产生含尘废气、碱性、酸性废气、含铬废气、氮氧化物废气等大量的废气，为了保护自然环境和群众的健康，必须对电镀废气进行严格的抑制和处理。

本文对电镀废气的种类及其危害出发，对电镀废气的抑制和治理方法做了详细的探讨。

关键词：电镀工艺；废气；抑制；治理中图分类号：[tg174.441] 文献标识码：a 文章编号：电镀行业作为对环境污染较为严重的行业之一，是环保治理和行业改造的重点。

电镀行业在生产过程中会产生大量的有害废气，造成环境的污染、设备的腐蚀和人体健康的危害。

近年来，电镀行业的废气处理技术和处理设备得到了长足的发展，电镀行业废气污染治理的面貌正在不断的更新。

电镀废弃的种类及其危害含尘废气在电镀工艺中，喷砂、抛光、磨光等工序都会产生含尘废气，其中含有金属氧化物、沙粒、纤维性的粉尘等等。

含尘废气不仅仅会对空气质量造成污染，也会对电镀生产施工人员的呼吸系统产生伤害。

酸性废气酸性废气是电镀工艺中，使用硫酸、盐酸等酸性物质来进行出光、化学抛光、酸洗等工艺时产生的。

比如二氧化硫、氯化氢、硫化氢、磷酸、氟化氢等气体以及酸雾。

酸性废气一般来说具有强烈的刺激性的气味，对施工人员的气管、肺部、咽喉等呼吸系统造成危害，还可能对厂房、材料、设备产生腐蚀，污染大气，导致酸雨的形成。

碱性废气碱性废气一般是在电镀过程中，使用碳酸钠、磷酸钠、氢氧化钠等碱性的物质，在加热等操作工艺中所产生的。

电镀施工中可能产生碱性废气的主要工艺有化学除油、氰化电镀、强碱性电镀、电化学除油等。

碱性废气会对施工人员的咽喉、肺部、气管造成较大的刺激。

氮氧化物废气氮氧化物废气指的是在含有硝酸成分的溶液中进行酸洗、抛光、出光等工序所产生的酸性气体。

其中一氧化氮进入人体的血液之后，会和红血球中的血红蛋白结合，引起人体的血液中毒，同时一氧化氮也对造成人数神经系统的麻痹效果，如果吸入浓度较高的一氧化氮，就可能造成动物的死亡。

行业资料：________ 重铬酸钾的危害及注意事项单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页重铬酸钾的危害及注意事项（一）理化性状和用途橙红色板状结晶，与可燃物接触则着火。

比重2.676。

熔点398℃，在500℃以上发生氧化生成铬酸与三氧化二铬。

本品为用途极广的铬化合物，用于铬酸混合液和重铬酸滴定等实验室应用，工业上的铬酸盐、重铬酸盐制造、有机合成，电镀、防腐剂、颜料、媒染剂，照像、印刷、电池、安全火柴、化学研磨剂等。

（二）毒性六价铬毒性大于三价铬。

铬还是一种致敏源，六价铬有刺激性和腐蚀性，铬是一种致癌物。

（三）短期过量暴露的影响吸入后可出现呼吸道炎、哮喘、铬溃疡。

（四）长期暴露的影响反复或长期接触低浓度铬化合物的镀铬工人，可发生慢性上呼吸道炎、铬鼻病、接触性皮炎、皮疹好发于面、颈、手、前臂等裸露部位，对肝、肾也有损害，可引起血液系统改变。

发生肺癌的潜伏期为10－20年。

（五）火灾和爆炸正常情况下，不易爆炸。

（六）化学反应性强氧化性，微溶于水。

（七）人身防护１、电镀车间电镀槽边抽风排出铬酸雾，槽内可用酸雾抑制剂。

２、车间装设专门水龙头，以便及时冲洗皮肤和眼睛。

第 2 页共 6 页３、加强个人防护，从事铬酸和铬酸盐的工人工作时须戴手套，充分洗手。

工作前检查手、皮肤有无破损，鼻腔涂膏保护，工作后冲洗鼻腔。

４、健康监护：每年５、就业禁忌症：支气管哮喘、皮炎。

（八）急救一次。

１、吸入大量铬酸或铬酸盐时，迅速转移到空气新鲜处，保持呼吸道畅通，给氧。

２、皮肤接触铬酸或铬酸盐，应立即用清水清洗创面。

３、口服中毒，洗胃，50％硫酸镁60ml导泻，服用牛奶和蛋清保护胃粘膜。

（九）储藏和运输储存与阴凉、干燥处，容器必须密封，防止受潮。

与有机物、易燃物、还原剂、易氧化物及酸类隔离储运。

（十）安全与处理１、电镀车间电镀槽边抽风排出铬酸雾，槽内可用酸雾制剂。

一般将单独使用硫酸为催化剂的镀铬液称为第一代镀铬液，同时加入二种或两种以上无机阴离子的镀铬液称为第二代镀铬液，这些无机阴离子主要为氟化物、溴化物、碘化物等。

其中加入氟化物可以提高电流效率、覆盖及分散能力，但含氟化物的镀液在低电流区对工件腐蚀比较严重，目前比较先进的镀硬铬工艺都不含氟化物。

1 简介Mark Perakh在含100～1 600 g/L铬酸的镀铬液中加入0.3%～15.0%(wt)的氯化物或碘化物，可以使镀液阴极电流效率达50%～70%，但镀层灰暗无光，而且内应力较大。

镀铬的阴极过程相当复杂，1949年F.ogbum奥格本和A.Brenner布伦纳等人用放射性同位素Cr51进行研究，证实了铬酸盐溶液中电沉积是由六价铬直接还原为金属铬的。

但是，六价铬是通过怎样的过程还原的？是如何向阴极表面传输的？为什么CrO3/H2SO4偏离100/1,镀液的电流效率和沉积速度都会下降？等等问题至今都未提出满意的电沉积理论。

对于镀铬及添加剂的作用机理的研究相对较少，添加剂在镀液中以何种方式分解或参与阴极反应也都不了解。

镀铬溶液中的六价铬以CrO4 2-,Co2O7 2-，Cr3O10 2-，Cr4O13 2-等阴离子形式存在在时，阴极对它们有很强的排斥作用，使它们很难接近荷负电的阴极表面而发生电还原反应。

因此，可能存在一个化学转化步骤。

曹经倩认为能发生反应Cr2O7 2- + 2H2SO4- = 2CrO3（OSO3 ）2- + H2O王先友则认为Cr6+能与H2SO4反应生成Cr（VI）-H2SO4的配合物，实现了Cr6+往电极表面的传输，1979年，美国科学家 J.P.Hoare霍尔提出了HSO4-与三铬酸分子的一端借助氢键封闭一端，裸露另一端的“单端屏蔽学说”。

但是，氢键能很小，容易断裂，依靠氢键形成的配合物是不稳定的。

以上这些理论有一个共同点，就是H2SO4与Cr（VI)生成了某种“配合物”，硫酸起配合剂的作用。

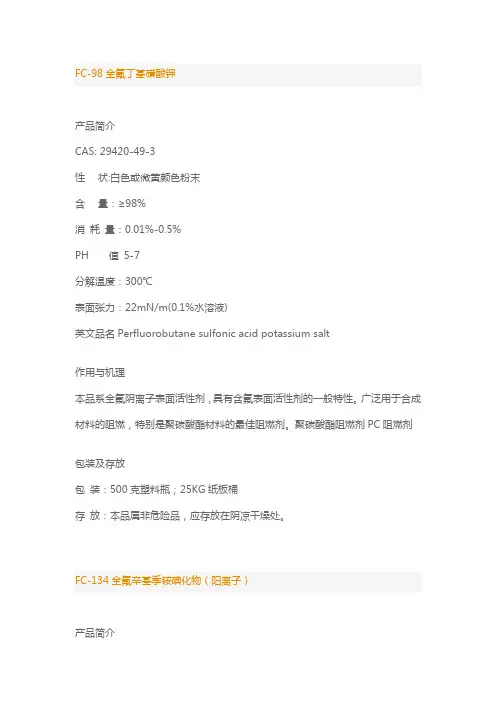

FC-98全氟丁基磺酸钾产品简介CAS: 29420-49-3性状:白色或微黄颜色粉末含量：≥98%消耗量：0.01%-0.5%PH 值5-7分解温度：300℃表面张力：22mN/m(0.1%水溶液)英文品名Perfluorobutane sulfonic acid potassium salt作用与机理本品系全氟阴离子表面活性剂，具有含氟表面活性剂的一般特性。

广泛用于合成材料的阻燃，特别是聚碳酸酯材料的最佳阻燃剂。

聚碳酸酯阻燃剂PC阻燃剂包装及存放包装：500克塑料瓶；25KG纸板桶存放：本品属非危险品，应存放在阴凉干燥处。

FC-134全氟辛基季铵碘化物（阳离子）产品简介含量：99.5%性状: 淡黄颜色固体粉末，1%的水溶液，可形成凝胶。

化学名称：N-甲基，N-甲基，3-全氟辛基磺酰胺基丙基铵盐碘化物(N,N-dimethyl,3-perfluorooctylsulfonylpropyl-aminium, iodide)溶解性1%的水溶液，可形成凝胶表面张力17mN/m (1‰水溶液)消耗量：0.01-0.1%作用与机理降低表面张力泡沫灭火(对照美国3M公司牌号：FC-134)本品系全氟阳离子表面活性剂，由于它具有明显降低表面张力的作用，在酸、碱及中性介质中都有良好的活性，广泛用作润湿剂、铺展剂、均染剂、轻水型灭火剂、胶片涂布剂、金属清洗剂、电子波峰焊助剂。

也是纤维、纸张、皮革等疏水、疏油处理剂及防垢剂。

降低表面张力泡沫灭火包装及存放包装：500克塑料瓶；25KG纸板桶存放：本品属非危险品，应存放在阴凉干燥处。

FC-95全氟辛基磺酸钾(铬雾抑制剂)产品简介含量：98%性状: 白色粉末消耗量：0.01%-0.5%使用温度：30～65℃; 用量：0.02～0.04g/L;表面张力：22mN/m(0.1%水溶液)溶解性：易溶于水英文名称：perfluorooctanesulfonic acid potassium salt作用与机理1.本品系全氟阴离子表面活性剂2.本品作为铬雾抑制剂，在电镀铬时定量加入本品，电解时则形成一定厚度的细密泡沫层，有效的抑制酸雾放出。

1、抑雾剂0631-5816452硫酸抑雾剂云清牌马红霞抑雾剂,硫酸抑雾剂,缓蚀抑雾剂,电镀抑雾剂,盐酸抑雾剂,硝酸抑雾剂,酸洗缓蚀抑雾剂本品加入各种浓度的无机酸（盐酸、硝酸、硝酸-氢氟酸、硫酸、磷酸、氢氟酸等）、有机酸（氨基磺酸、柠檬酸、草酸、醋酸、EDTA、NTA、HEDP等），氧化性酸、非氧化性酸中使用，用于抑制酸雾的挥发产生，同时促进酸洗金属过程中清除各种油污，减缓或抑制酸对金属的腐蚀，与酸具有良好的协同效果，适用于各种温度下的酸使用。

突出特点：本品由高效烟雾抑制剂、酸雾吸收剂等复配而成，性能稳定、操作简单、用量小、效率高、费用低、无毒无臭、对环境无污染，使用安全。

技术咨询:0631-5816452 5812916 一部成员：云清牌马红霞唐彩凤2、硫酸抑雾剂0631-5816452缓蚀抑雾剂云清牌马红霞抑雾剂,硫酸抑雾剂,缓蚀抑雾剂,电镀抑雾剂,盐酸抑雾剂,硝酸抑雾剂,酸洗缓蚀抑雾剂本品加入各种浓度的无机酸（盐酸、硝酸、硝酸-氢氟酸、硫酸、磷酸、氢氟酸等）、有机酸（氨基磺酸、柠檬酸、草酸、醋酸、EDTA、NTA、HEDP等），氧化性酸、非氧化性酸中使用，用于抑制酸雾的挥发产生，同时促进酸洗金属过程中清除各种油污，减缓或抑制酸对金属的腐蚀，与酸具有良好的协同效果，适用于各种温度下的酸使用。

突出特点：本品由高效烟雾抑制剂、酸雾吸收剂等复配而成，性能稳定、操作简单、用量小、效率高、费用低、无毒无臭、对环境无污染，使用安全。

技术咨询:0631-5816452 5812916 一部成员：云清牌马红霞唐彩凤3、盐酸抑雾剂0631-5812916硝酸抑雾剂云清牌马红霞抑雾剂,硫酸抑雾剂,缓蚀抑雾剂,电镀抑雾剂,盐酸抑雾剂,硝酸抑雾剂,酸洗缓蚀抑雾剂本品加入各种浓度的无机酸（盐酸、硝酸、硝酸-氢氟酸、硫酸、磷酸、氢氟酸等）、有机酸（氨基磺酸、柠檬酸、草酸、醋酸、EDTA、NTA、HEDP等），氧化性酸、非氧化性酸中使用，用于抑制酸雾的挥发产生，同时促进酸洗金属过程中清除各种油污，减缓或抑制酸对金属的腐蚀，与酸具有良好的协同效果，适用于各种温度下的酸使用。

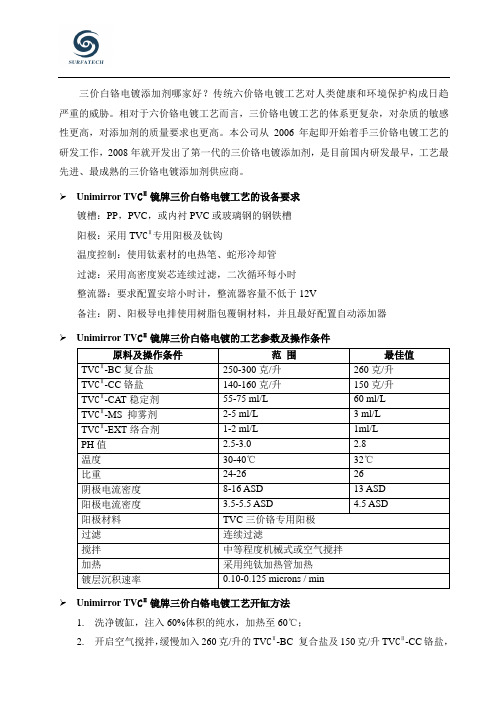

三价白铬电镀添加剂哪家好？传统六价铬电镀工艺对人类健康和环境保护构成日趋严重的威胁。

相对于六价铬电镀工艺而言，三价铬电镀工艺的体系更复杂，对杂质的敏感性更高，对添加剂的质量要求也更高。

本公司从2006年起即开始着手三价铬电镀工艺的研发工作，2008年就开发出了第一代的三价铬电镀添加剂，是目前国内研发最早，工艺最先进、最成熟的三价铬电镀添加剂供应商。

➢Unimirror TV CⅡ镜牌三价白铬电镀工艺的设备要求镀槽：PP，PVC，或内衬PVC或玻璃钢的钢铁槽阳极：采用TV CⅡ专用阳极及钛钩温度控制：使用钛素材的电热笔、蛇形冷却管过滤：采用高密度炭芯连续过滤，二次循环每小时整流器：要求配置安培小时计，整流器容量不低于12V备注：阴、阳极导电排使用树脂包覆铜材料，并且最好配置自动添加器➢Unimirror TV CⅡ镜牌三价白铬电镀的工艺参数及操作条件原料及操作条件范围最佳值TV CⅡ-BC复合盐250-300克/升260克/升TV CⅡ-CC铬盐140-160克/升150克/升TV CⅡ-CAT稳定剂55-75 ml/L 60 ml/LTV CⅡ-MS 抑雾剂2-5 ml/L 3 ml/LTV CⅡ-EXT络合剂1-2 ml/L 1ml/LPH值 2.5-3.0 2.8温度30-40℃32℃比重24-26 26阴极电流密度8-16 ASD 13 ASD阳极电流密度 3.5-5.5 ASD 4.5 ASD阳极材料TVC三价铬专用阳极过滤连续过滤搅拌中等程度机械式或空气搅拌加热采用纯钛加热管加热镀层沉积速率0.10-0.125 microns / min➢Unimirror TV CⅡ镜牌三价白铬电镀工艺开缸方法1.洗净镀缸，注入60%体积的纯水，加热至60℃；2.开启空气搅拌，缓慢加入260克/升的TV CⅡ-BC 复合盐及150克/升TV CⅡ-CC铬盐，搅拌至完全溶解。

注意：加入TV CⅡ-BC复合盐后，镀液温度会急剧下降，必须维持加入以防温度下降导致溶解不彻底。

立志当早，存高远

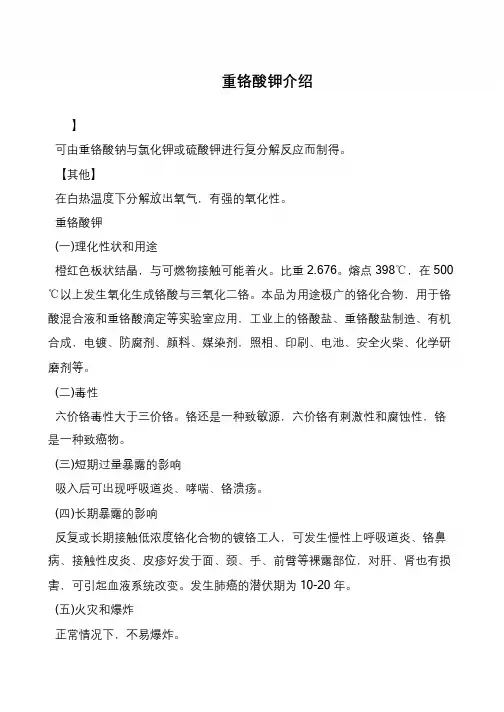

重铬酸钾介绍
】
可由重铬酸钠与氯化钾或硫酸钾进行复分解反应而制得。

【其他】
在白热温度下分解放出氧气，有强的氧化性。

重铬酸钾
(一)理化性状和用途
橙红色板状结晶，与可燃物接触可能着火。

比重2.676。

熔点398℃，在500 ℃以上发生氧化生成铬酸与三氧化二铬。

本品为用途极广的铬化合物，用于铬酸混合液和重铬酸滴定等实验室应用，工业上的铬酸盐、重铬酸盐制造、有机合成，电镀、防腐剂、颜料、媒染剂，照相、印刷、电池、安全火柴、化学研磨剂等。

(二)毒性
六价铬毒性大于三价铬。

铬还是一种致敏源，六价铬有刺激性和腐蚀性，铬是一种致癌物。

(三)短期过量暴露的影响
吸入后可出现呼吸道炎、哮喘、铬溃疡。

(四)长期暴露的影响
反复或长期接触低浓度铬化合物的镀铬工人，可发生慢性上呼吸道炎、铬鼻病、接触性皮炎、皮疹好发于面、颈、手、前臂等裸露部位，对肝、肾也有损害，可引起血液系统改变。

发生肺癌的潜伏期为10-20 年。

(五)火灾和爆炸
正常情况下，不易爆炸。

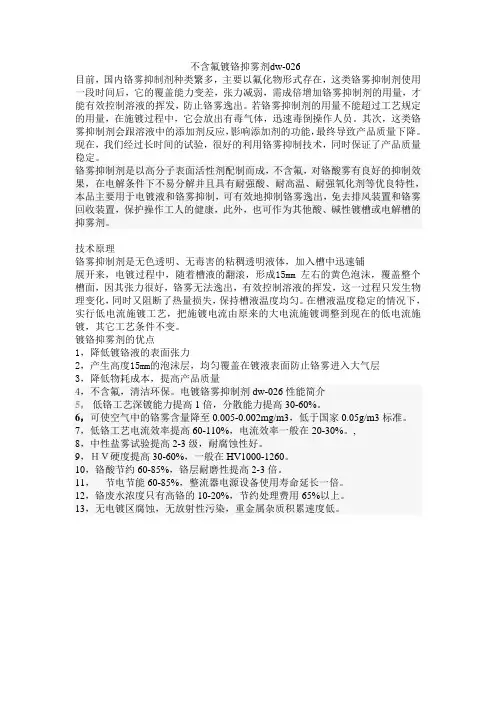

不含氟镀铬抑雾剂dw-026目前，国内铬雾抑制剂种类繁多，主要以氟化物形式存在，这类铬雾抑制剂使用一段时间后，它的覆盖能力变差，张力减弱，需成倍增加铬雾抑制剂的用量，才能有效控制溶液的挥发，防止铬雾逸出。

若铬雾抑制剂的用量不能超过工艺规定的用量，在施镀过程中，它会放出有毒气体，迅速毒倒操作人员。

其次，这类铬雾抑制剂会跟溶液中的添加剂反应，影响添加剂的功能，最终导致产品质量下降。

现在，我们经过长时间的试验，很好的利用铬雾抑制技术，同时保证了产品质量稳定。

铬雾抑制剂是以高分子表面活性剂配制而成，不含氟，对铬酸雾有良好的抑制效果，在电解条件下不易分解并且具有耐强酸、耐高温、耐强氧化剂等优良特性，本品主要用于电镀液和铬雾抑制，可有效地抑制铬雾逸出，免去排风装置和铬雾回收装置，保护操作工人的健康，此外，也可作为其他酸、碱性镀槽或电解槽的抑雾剂。

技术原理铬雾抑制剂是无色透明、无毒害的粘稠透明液体，加入槽中迅速铺展开来，电镀过程中，随着槽液的翻滚，形成15mm 左右的黄色泡沫，覆盖整个槽面，因其张力很好，铬雾无法逸出，有效控制溶液的挥发，这一过程只发生物理变化，同时又阻断了热量损失，保持槽液温度均匀。

在槽液温度稳定的情况下，实行低电流施镀工艺，把施镀电流由原来的大电流施镀调整到现在的低电流施镀，其它工艺条件不变。

镀铬抑雾剂的优点1，降低镀铬液的表面张力2，产生高度15mm的泡沫层，均匀覆盖在镀液表面防止铬雾进入大气层3，降低物耗成本，提高产品质量4，不含氟，清洁环保。

电镀铬雾抑制剂dw-026性能简介5，低铬工艺深镀能力提高1倍，分散能力提高30-60%。

6，可使空气中的铬雾含量降至0.005-0.002mg/m3，低于国家0.05g/m3标准。

7，低铬工艺电流效率提高60-110%，电流效率一般在20-30%。

,8，中性盐雾试验提高2-3级，耐腐蚀性好。

9，ＨＶ硬度提高30-60%，一般在HV1000-1260。

电镀液中主要成份的作用在电镀加工厂的日常电镀加工生产过程中,我们要使用到电镀液这个必须的电镀原材料产品,电镀溶液的组成对电镀层的结构有着很重要的影响。

不同的镀层金属所使用的电镀溶液的组成可以是各种各样的.但是都必须含有主盐。

根据主盐性质的不同，可将电镀溶液分为简单盐电镀溶液和络合物电镀溶液两大类。

简单盐电镀溶液中主要金属离子以简单离子形式存在(如cu2+、Ni2+、Zn2+等)，其溶液都是酸性的。

在络合物电镀溶液中，因含有络合剂，主要金属离子以络离子形式存在(如[Cu(CN)3]2-、[Zn(CN)4]2-、[Ag(CN)2]-等)，其溶液多数是碱性的，也有酸性的。

除主盐和络合剂外，电镀溶液中经常还加有导电盐、缓冲剂、阳极去极化剂以及添加剂等，它们各有不同的作用。

一、主盐能够在阴极上沉积出所要求的镀层金属的盐。

主盐浓度高，溶液的导电性和电流效率一股都较高，可使用较大的电流密度，加快了沉积速度。

在光亮电镀时，镀层的光亮度和整平性也较好。

但是，主盐浓度升高会使阴极极化下降，出现镀层结晶较粗，镀液的分散能力下降，而且镀液的带出损失较大，成本较高，同时还增加了废水处理的负担。

主盐浓度低，则采用的阴极电流密度较低.沉积速度较慢，但其分散能力和覆盖能力均较浓溶液好。

因此，主盐浓度要有一个适当的范围，并与溶液中其他成分的浓度维持一个适当的比值。

有时，由于使用要求不同.即使同一类型的镀液，其主盐含量范围也不同。

对于电镀形状复杂的零件或用于预镀、冲击镀时，要求较高的分散能力，一般多采用主盐浓度较低的电镀溶液。

而快速电镀的溶液，则要求主盐含量高。

二、导电盐能提高溶液的电导率，而对放电金属离子不起络合作用的物质。

这类物质包括酸、碱和盐，由于它们的主要作用是用来提高溶液的导电性，习惯上通称为导电盐。

如酸性镀铜溶液中的H2SO4，氯化物镀锌溶液中的KCL、NaCl及氰化物镀铜溶液中的NaOH和NaCO3等。

导电盐的含量升高，槽电压下降，镀液的深镀能力得到改善，在多数情况下，镀液的分散能力也有所提高。
