有源功率因数校正技术及控制方式分析_张浩

有源功率因数校正技术及控制方式分析摘要：本文深入探讨了有源功率因数校正技术及其控制方式，重点分析了不同类型的APFC电路的工作原理和性能特点，以及控制策略在改善系统性能中的作用。

通过对几种典型APFC电路的实验分析，本文展示了APFC在提高电力电子设备效率、减小谐波污染方面的巨大潜力。

关键词：有源功率因数校正；控制方式；电力电子一、引言随着电力电子技术的迅猛发展，大量非线性负载如开关电源、变频器等被广泛应用，导致电网中谐波含量增加，功率因数降低。

为了解决这一问题，有源功率因数校正技术（APFC)应运而生。

APFC技术不仅可以提高电力电子设备的功率因数，还能减小谐波对电网的污染。

二、有源功率因数校正技术原理及分类1.功率因数及有源功率因数校正的基本概念(1)功率因数是电力系统中非常重要的一个参数，它表示了电压和电流之间的相位差。

在电力系统中，功率因数的大小直接影响到系统的效率和稳定性。

当功率因数大于0时，表示电压超前电流，即正功率；当功率因数等于0时，表示电压和电流同相，即零功率；当功率因数小于0时，表示电压滞后电流，即负功率[1]。

(2)有源功率因数校正是一种电力电子学中的技术，它通过控制电源的相位差来调整系统的功率因数。

这种技术可以有效地提高系统的效率和稳定性，减少系统的损耗。

有源功率因数校正的基本原理是利用一个可控的电源，通过控制这个电源的相位差，来调整系统的功率因数[2]。

2.有源功率因数校正技术分类及其工作原理(1)APFC电路（AC-DC Power Factor Correction Circuit）是一种用于校正交流电压波形的电路，其作用是将交流电压转换成直流电压，以便于后续的电压调节和稳定。

APFC电路的分类有多种，根据不同的应用场景和需求，可以分为不同的类型。

(2)另外一种常见的APFC电路是电流控制型APFC电路。

电流控制型APFC电路的工作原理是通过对输入电流的控制来实现对输出电压的校正和调节。

自己总结有源功率因数校正 APFC一、功率因数的定义功率因数PF定义为：功率因数（PF）是指交流输入有功功率（P）与输入视在功率（S）的比值。

PF＝＝=cos= cos （1）式中：：基波因数，即基波电流有效值I1与电网电流有效值IR之比。

I R：电网电流有效值 I1：基波电流有效值 UL：电网电压有效值cosΦ：基波电流与基波电压的位移因数在线性电路中，无谐波电流，电网电流有效值IR与基波电流有效值I1相等，基波因数=1，所以PF＝cosΦ＝1cosΦ＝cosΦ。

当线性电路且为纯电阻性负载时，PF＝cosΦ＝11＝1。

二、有源功率因数校正技术1、有源功率因数校正分类（1）按电路结构分为：降压式、升/降压式、反激式、升压式（boost）。

其中升压式为简单电流型控制，PF值高，总谐波失真（THD：Total Harmonic Distortion）小，效率高，适用于75W~2000W功率范围的应用场合，应用最为广泛。

它具有以下优点：l 电路中的电感L适用于电流型控制l 由于升压型APFC的预调整作用在输出电容器C上保持高电压，所以电容器C体积小、储能大l 在整个交流输入电压变化范围内能保持很高的功率因数l 输入电流连续，并且在APFC 开关瞬间输入电流小，易于EMI滤波l 升压电感L能阻止快速的电压、电流瞬变，提高了电路工作可靠性（2）按输入电流的控制原理分为：平均电流型（工作频率固定，输入电流连续）、滞后电流型、峰值电流型、电压控制型。

图1 输入电流波形图其中平均电流型的主要有点如下：l 恒频控制 l 工作在电感电流连续状态，开关管电流有效值小、EMI滤波器体积小。

l 能抑制开关噪声 l 输入电流波形失真小主要缺点是：l 控制电路复杂l 需用乘法器和除法器 l 需检测电感电流l 需电流控制环路（3）按输入电流的工作模式分为：连续导通模式CCM(Continuous Conduction Mode)和不连续导通模式DCM(Discontinuous Conduction Mode)。

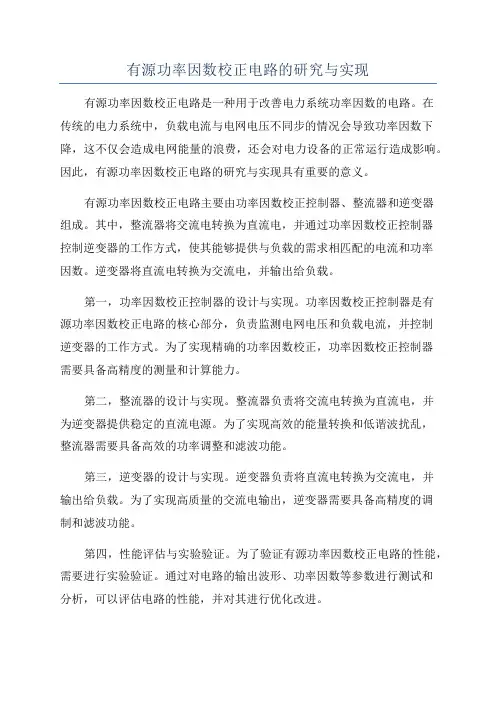

有源功率因数校正电路的研究与实现有源功率因数校正电路是一种用于改善电力系统功率因数的电路。

在传统的电力系统中，负载电流与电网电压不同步的情况会导致功率因数下降，这不仅会造成电网能量的浪费，还会对电力设备的正常运行造成影响。

因此，有源功率因数校正电路的研究与实现具有重要的意义。

有源功率因数校正电路主要由功率因数校正控制器、整流器和逆变器组成。

其中，整流器将交流电转换为直流电，并通过功率因数校正控制器控制逆变器的工作方式，使其能够提供与负载的需求相匹配的电流和功率因数。

逆变器将直流电转换为交流电，并输出给负载。

第一，功率因数校正控制器的设计与实现。

功率因数校正控制器是有源功率因数校正电路的核心部分，负责监测电网电压和负载电流，并控制逆变器的工作方式。

为了实现精确的功率因数校正，功率因数校正控制器需要具备高精度的测量和计算能力。

第二，整流器的设计与实现。

整流器负责将交流电转换为直流电，并为逆变器提供稳定的直流电源。

为了实现高效的能量转换和低谐波扰乱，整流器需要具备高效的功率调整和滤波功能。

第三，逆变器的设计与实现。

逆变器负责将直流电转换为交流电，并输出给负载。

为了实现高质量的交流电输出，逆变器需要具备高精度的调制和滤波功能。

第四，性能评估与实验验证。

为了验证有源功率因数校正电路的性能，需要进行实验验证。

通过对电路的输出波形、功率因数等参数进行测试和分析，可以评估电路的性能，并对其进行优化改进。

在研究与实现有源功率因数校正电路的过程中，需要考虑电路的稳定性、可靠性和成本效益等因素。

实现高精度的功率因数校正需要采用高性能的电子元器件和控制算法，这会增加电路的成本。

因此，在设计电路时需要进行合理的选型和优化，以实现性能与成本的平衡。

总的来说，有源功率因数校正电路的研究与实现对于提高电力系统的能效和稳定性具有重要的意义。

通过优化设计和控制算法，可以有效地改善电力系统的功率因数，提高电网能量的利用率，并减少对电力设备的影响。

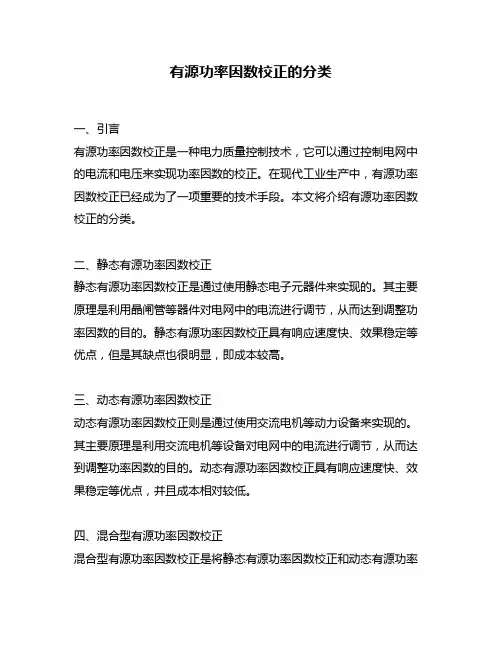

有源功率因数校正的分类一、引言有源功率因数校正是一种电力质量控制技术，它可以通过控制电网中的电流和电压来实现功率因数的校正。

在现代工业生产中，有源功率因数校正已经成为了一项重要的技术手段。

本文将介绍有源功率因数校正的分类。

二、静态有源功率因数校正静态有源功率因数校正是通过使用静态电子元器件来实现的。

其主要原理是利用晶闸管等器件对电网中的电流进行调节，从而达到调整功率因数的目的。

静态有源功率因数校正具有响应速度快、效果稳定等优点，但是其缺点也很明显，即成本较高。

三、动态有源功率因数校正动态有源功率因数校正则是通过使用交流电机等动力设备来实现的。

其主要原理是利用交流电机等设备对电网中的电流进行调节，从而达到调整功率因数的目的。

动态有源功率因数校正具有响应速度快、效果稳定等优点，并且成本相对较低。

四、混合型有源功率因数校正混合型有源功率因数校正是将静态有源功率因数校正和动态有源功率因数校正相结合的一种方式。

其主要原理是在电网中同时使用静态电子元器件和交流电机等设备，从而达到调整功率因数的目的。

混合型有源功率因数校正具有响应速度快、效果稳定、成本相对较低等优点，但是其实现难度也相对较大。

五、无刷直流电机型有源功率因数校正无刷直流电机型有源功率因数校正是一种新兴的技术手段。

其主要原理是利用无刷直流电机对电网中的电流进行调节，从而达到调整功率因数的目的。

无刷直流电机型有源功率因数校正具有响应速度快、效果稳定、成本相对较低等优点，并且能够实现高效能转换。

六、总结本文介绍了几种常见的有源功率因数校正分类方法，包括静态有源功率因数校正、动态有源功率因数校正、混合型有源功率因数校正和无刷直流电机型有源功率因数校正。

每种方法都有其特点和适用范围，需要根据具体情况选择合适的方法进行应用。

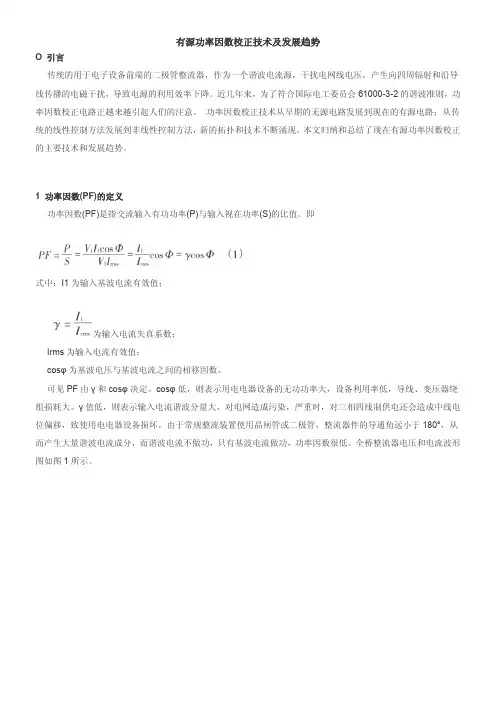

有源功率因数校正技术及发展趋势O 引言传统的用于电子设备前端的二极管整流器，作为一个谐波电流源，干扰电网线电压，产生向四周辐射和沿导线传播的电磁干扰，导致电源的利用效率下降。

近几年来，为了符合国际电工委员会61000-3-2的谐波准则，功率因数校正电路正越来越引起人们的注意。

功率因数校正技术从早期的无源电路发展到现在的有源电路；从传统的线性控制方法发展到非线性控制方法，新的拓扑和技术不断涌现。

本文归纳和总结了现在有源功率因数校正的主要技术和发展趋势。

1 功率因数(PF)的定义功率因数(PF)是指交流输入有功功率(P)与输入视在功率(S)的比值。

即式中：I1为输入基波电流有效值；为输入电流失真系数；Irms为输入电流有效值；cosφ为基波电压与基波电流之间的相移因数。

可见PF由γ和cosφ决定。

cosφ低，则表示用电电器设备的无功功率大，设备利用率低，导线、变压器绕组损耗大。

γ值低，则表示输入电流谐波分量大，对电网造成污染，严重时，对三相四线制供电还会造成中线电位偏移，致使用电电器设备损坏。

由于常规整流装置使用晶闸管或二极管，整流器件的导通角远小于180°，从而产生大量谐波电流成分，而谐波电流不做功，只有基波电流做功，功率因数很低。

全桥整流器电压和电流波形图如图1所示。

2 功率因数校正实现方法由式(1)可知，要提高功率因数有两个途径，即使输入电压、输入电流同相位；使输入电流正弦化。

利用功率因数校正技术可以使交流输入电流波形完全跟踪交流输入电压波形，使输入电流波形呈纯正弦波，并且和输入电压同相位，此时整流器的负载可等效为纯电阻。

功率因数校正电路分为有源和无源两类。

无源校正电路通常由大容量的电感、电容组成。

虽然无源功率因数校正电路得到的功率因数不如有源功率因数校正电路高，但仍然可以使功率因数提高到o．7~0．8，因而在中小功率电源中被广泛采用。

有源功率因数校正电路自上世纪90年代以来得到了迅速推广。

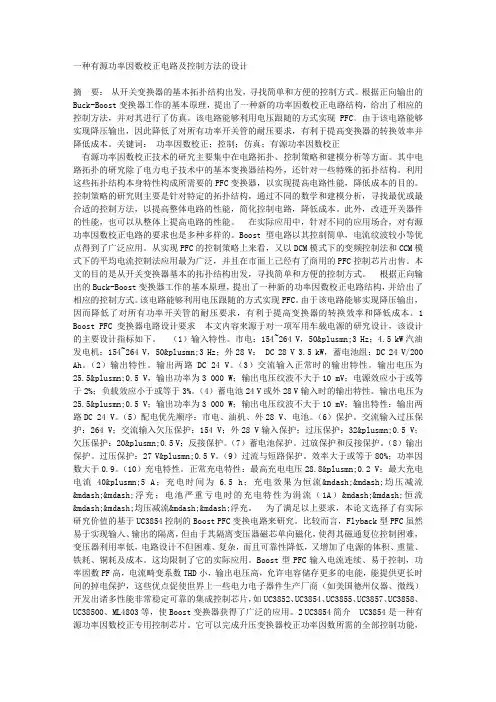

一种有源功率因数校正电路及控制方法的设计摘要：从开关变换器的基本拓扑结构出发，寻找简单和方便的控制方式。

根据正向输出的Buck-Boost变换器工作的基本原理，提出了一种新的功率因数校正电路结构，给出了相应的控制方法，并对其进行了仿真。

该电路能够利用电压跟随的方式实现PFC。

由于该电路能够实现降压输出，因此降低了对所有功率开关管的耐压要求，有利于提高变换器的转换效率并降低成本。

关键词：功率因数校正；控制；仿真；有源功率因数校正有源功率因数校正技术的研究主要集中在电路拓扑、控制策略和建模分析等方面。

其中电路拓扑的研究除了电力电子技术中的基本变换器结构外，还针对一些特殊的拓扑结构。

利用这些拓扑结构本身特性构成所需要的PFC变换器，以实现提高电路性能，降低成本的目的。

控制策略的研究则主要是针对特定的拓扑结构，通过不同的数学和建模分析，寻找最优或最合适的控制方法，以提高整体电路的性能，简化控制电路，降低成本。

此外，改进开关器件的性能，也可以从整体上提高电路的性能。

在实际应用中，针对不同的应用场合，对有源功率因数校正电路的要求也是多种多样的。

Boost型电路以其控制简单，电流纹波较小等优点得到了广泛应用。

从实现PFC的控制策略上来看，又以DCM模式下的变频控制法和CCM模式下的平均电流控制法应用最为广泛，并且在市面上己经有了商用的PFC控制芯片出售。

本文的目的是从开关变换器基本的拓扑结构出发，寻找简单和方便的控制方式。

根据正向输出的Buck-Boost变换器工作的基本原理，提出了一种新的功率因数校正电路结构，并给出了相应的控制方式。

该电路能够利用电压跟随的方式实现PFC。

由于该电路能够实现降压输出，因而降低了对所有功率开关管的耐压要求，有利于提高变换器的转换效率和降低成本。

1 Boost PFC变换器电路设计要求本文内容来源于对一项军用车载电源的研究设计，该设计的主要设计指标如下。

（1）输入特性。

市电：154~264 V，50±3 Hz；4.5 kW汽油发电机：154~264 V，50±3 Hz；外28 V： DC 28 V 3.5 kW，蓄电池组：DC 24 V/200 Ah。

开关电源功率因数的有源校正技术
过玉清
【期刊名称】《集成电路应用》
【年(卷),期】1993(000)003
【摘要】随着开关电源的迅速普及,其功率因数较低对电网产生的不利影响也引起了人们的重视。

为此,近年来又开发了所谓的“有源校正”技术,用以提高开关电源的功率因数,并已有专用的集成器件问世。

另一方面,国际电工委员会(IEC)在最近制订的IEC555-2这一标准中,对各类交流电气设备电源电流所含的谐波成分怍了严格限制,预定自1992年起逐步推行。

可以料想,该标准的实施,必然又会有力促进有源校正技术的推广应用。

有鉴于此,本文将从开关电源的功率因数、IEC555-2的有关内容、有源校正的基本方法以及集成器件的结构原理等四个方面,对开关电源校正技术作一简要介绍。

【总页数】4页(P7-10)
【作者】过玉清
【作者单位】无
【正文语种】中文
【中图分类】TN86
【相关文献】
1.有源功率因数校正技术在高频开关电源中的应用研究 [J], 向琼
2.开关电源的有源功率因数校正电路设计 [J], 罗凌;贾正松
3.有源功率因数校正技术在开关电源中的应用研究 [J], 毛明平;吴志红;陶生桂
4.开关电源的有源功率因数校正电路设计 [J], 徐力
5.基于有源功率因数校正的计算机开关电源设计 [J], 赵胜
因版权原因，仅展示原文概要，查看原文内容请购买。

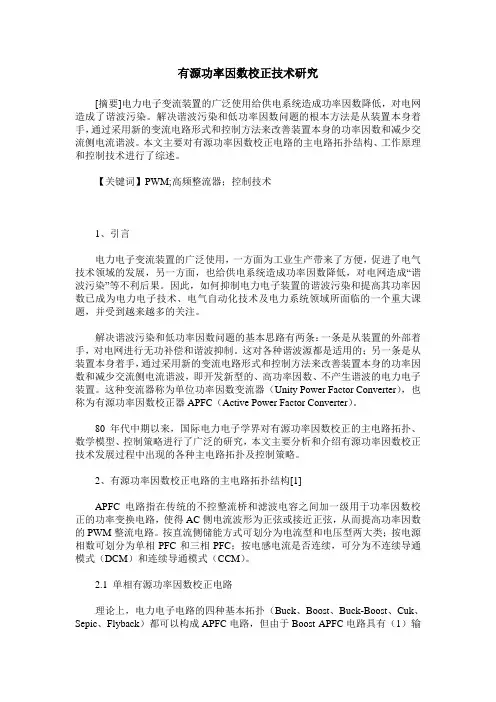

有源功率因数校正技术研究[摘要]电力电子变流装置的广泛使用给供电系统造成功率因数降低，对电网造成了谐波污染。

解决谐波污染和低功率因数问题的根本方法是从装置本身着手，通过采用新的变流电路形式和控制方法来改善装置本身的功率因数和减少交流侧电流谐波。

本文主要对有源功率因数校正电路的主电路拓扑结构、工作原理和控制技术进行了综述。

【关键词】PWM;高频整流器；控制技术1、引言电力电子变流装置的广泛使用，一方面为工业生产带来了方便，促进了电气技术领域的发展，另一方面，也给供电系统造成功率因数降低，对电网造成“谐波污染”等不利后果。

因此，如何抑制电力电子装置的谐波污染和提高其功率因数已成为电力电子技术、电气自动化技术及电力系统领域所面临的一个重大课题，并受到越来越多的关注。

解决谐波污染和低功率因数问题的基本思路有两条：一条是从装置的外部着手，对电网进行无功补偿和谐波抑制。

这对各种谐波源都是适用的；另一条是从装置本身着手，通过采用新的变流电路形式和控制方法来改善装置本身的功率因数和减少交流侧电流谐波，即开发新型的、高功率因数、不产生谐波的电力电子装置。

这种变流器称为单位功率因数变流器（Unity Power Factor Converter），也称为有源功率因数校正器APFC（Active Power Factor Converter）。

80年代中期以来，国际电力电子学界对有源功率因数校正的主电路拓扑、数学模型、控制策略进行了广泛的研究，本文主要分析和介绍有源功率因数校正技术发展过程中出现的各种主电路拓扑及控制策略。

2、有源功率因数校正电路的主电路拓扑结构[1]APFC电路指在传统的不控整流桥和滤波电容之间加一级用于功率因数校正的功率变换电路，使得AC侧电流波形为正弦或接近正弦，从而提高功率因数的PWM整流电路。

按直流侧储能方式可划分为电流型和电压型两大类；按电源相数可划分为单相PFC和三相PFC；按电感电流是否连续，可分为不连续导通模式（DCM）和连续导通模式（CCM）。

有源功率因数校正技术简介摘要：随着电力电子装置的使用，电网中的谐波含量越来越多，功率因数校正技术在近些年来成为研究热点，可分为有源功率校正和无源功率校正。

其中，有源功率校正装置具有体积小、效率高等优点，本文对有源功率校正技术在buck、boost、buck-boost、flyback以及软开关等电路拓扑中的应用做了简单的介绍。

关键词：有源功率因数校正、buck、boost、buck-boost、软开关1引言近20年来电力电子技术得到了飞速的发展，已广泛应用到电力、冶金、化工、煤炭、通讯、家电等领域。

电力电子装置多数通过整流器与电力网接口，经典的整流器是由二极管或晶闸管组成的一个非线性电路，在电网中产生大量电流谐波和无功污染了电网，成为电力公害。

电力电子装置已成为电网最主要的谐波源之一。

20世纪90年代以来，世界上许多国家和国际组织都对电力电子产品的功率因数及谐波成分作了限制。

为了使电力电子产品的功率因数及谐波成分满足上述的规定和标准，可在整流桥和滤波电容之间加一级用于功率因数校正的功率变换电路，使输入电流为正弦波，从而提高功率因数，这就是有源功率因数校正技术。

有源功率因数校正（Active Power Factor Correction，简称APFC）技术由于变换器工作在高频开关状态，而具有体积小、重量轻、效率较高、输人电压范围宽、THD小和功率因数高等优点，因此在现代电力电子技术中得到了广泛的应用。

2 有源功率因数校正的基本原理APFC又称为有源开关型补偿法，现今得到推广的APFC是DC/DC变换型电流整形方法，由于其主体为高频DC/DC变换器，所以也称为高频APFC。

高频APFC的基本思想是：将输入交流电压进行全波整流，然后对全波直流电压进行DC/DC变换，通过适当控制，使输入电流平均值自动跟踪全波直流电压的基准，且保持输出电压稳定，从而实现恒压输出和单位功率因数。

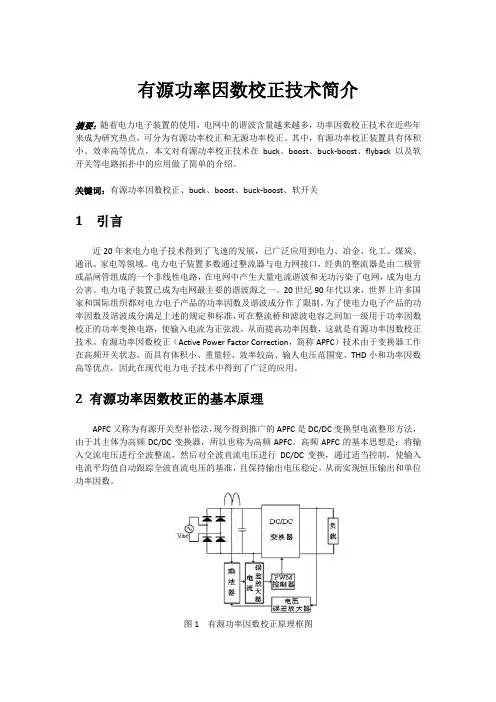

图1有源功率因数校正原理框图图1为这种电路的原理框图，其中，整流器为单相桥式不可控整流器，主电路采用DC/DC 变换电路，控制电路内部包含有一个电压误差放大器、一个电流误差放大器、一个模拟乘法器和一个固定频率的PWM控制器。

电路中的功率因数校正提高电源效率的方法在电力系统中，功率因数是衡量电路中有功功率与视在功率之比的参数。

当功率因数接近1时，表示电路的能量利用效率较高；而功率因数较低则表示存在较大的无效功率损耗。

为了提高电源的效率，并减少对能源的浪费，采取功率因数校正措施是十分重要的。

本文将介绍几种常见的方法，来改善电路中的功率因数校正，提高电源效率。

一、有源功率因数校正方法有源功率因数校正可以通过引入有源功率电子器件，如功率因数校正控制器（PFC），来调整电路中的功率因数。

PFC根据电路的输入和输出特性，通过控制电流的相位和幅值，实现功率因数的校正。

1. 单级整流功率因数校正单级整流功率因数校正适用于直流电源和低功率交流电源。

它通过全桥整流电路将交流信号转换为直流信号，并利用功率因数校正控制器来实现功率因数的校正。

2. 多级整流功率因数校正多级整流功率因数校正适用于高功率交流电源。

它将输入交流信号分割为多个等值的部分，分别经过整流电路和功率因数校正控制器的作用后，再进行并联输出。

这样可以提高整体系统的功率因数，并减少电路中的谐波失真。

二、无源功率因数校正方法无源功率因数校正主要是通过连接电感、电容等被动元件来实现的。

它不需要额外的能源输入，是一种相对简单且经济的功率因数校正方法。

1. 电容器补偿法电容器补偿法是一种常见的无源功率因数校正方法。

通过连接电容器到电源电路中，利用电容器的电流-电压特性来改善功率因数。

电容器能够吸收无功功率，从而提高功率因数。

2. 串联电感法串联电感法也是一种无源功率因数校正方法。

通过串联电感到电源电路中，可以改变电路的阻抗特性，从而减小无功功率的流动。

此方法适用于负载有饱和磁芯材料的电路。

三、整流桥电路的谐波校正方法在电路中，整流桥电路常常会引入谐波失真，从而影响功率因数。

为了解决这个问题，可以采取以下几种谐波校正方法。

1. 调整整流桥的电路结构可以通过改变整流桥电路的结构，选择合适的二极管材料和电容电感参数等，来减少谐波失真。

有源功率因数校正电路的设计摘要将交流220V电网电压经整流后再提供直流是现实单相电源应用中较为广泛的变流方案，由于传统的二极管或晶闸管整流器会对电网产生谐波电流而危害电网，引起输入端功率因数下降，对电网造成污染；因此有源功率因数校正（APFC）技术得到了迅速的发展.它是在桥式整流器与输出电容器之间加入一个功率因数校正变换电路，它将整流器的输入电流校正成为与电网电压同相位的正弦波，消除了谐波和无功电流，因而能将电网功率因数提高到近似为 1.交流输入电压经桥式整流后，得到全波整流电压，经DC/DC变换后，再经过控制器使线路电流的平均值能自动跟随全波整流电压基准的变化，并获得稳压的直流高电压输出，最终给负载提供直流电压源.本文通过对功率因数校正电路的现状与发展进行简单的介绍，然后讨论了什么是功率因数以及功率因数的计算、功率因数校正的原理、功率因数校正电路的种类、有源功率因数校正电路的原理以及元器件L6562的简单介绍；最后设计出基于L6562升压式有源功率因数校正电路.关键词：有源功率，升压式，L6562Active power factor correction circuit designAuthor:Wei DongLiangTutor:Pang BaoTangAbstractWill ac 220 V power grid voltage after rectifying the to provide dc is one single phase power application in reality a wide range of variable current solution because the traditional thyristor rectifier diode or will to power produce harmonic current and harm power grid, cause the input power factor drops, to power cause pollution; So active power factor correction (APFC) technology obtained a rapid development. It is in the bridge rectifiers and output capacitors to join a power transformation between circuit, it will become the input current correction rectifier voltage and the sine wave with phase, eliminate the harmonic and reactive current, so the power grid power factor improvement to approximate to 1. Exchange the input voltage bridge rectifier, have the rectifier voltage wave, then the DC/DC transform, after controller make the average of the current line can automatically follow all the wave rectifier voltage change of benchmark, and won the high voltage DC voltage output, eventually provide DC voltage source to load.This article through to power factor correction circuit of the current situation and development of simply introduced, and then discuss what the power factor and power factor of calculation, power factor correction, the principle of the power factor correction circuit, the kinds of active power factor correction circuit principle and L6562 components of simple introduction; Finally designed based on L6562 booster type active power factor correction circuit.Keywords: Active power, Boost type, L6562目录1 绪论 (1)1.1背景课题及意义 (1)1.2功率因数校正的现状及发展 (2)1.2.1功率因数校正的现状 (2)1.2.2无桥PFC电路 (2)1.2.3软开关功率因数校正电路 (3)1.3论文主要安排 (3)2 设计原理 (4)2.1功率因数 (4)2.2有源功率因数校正电路 (5)2.2.1有源功率因数校正电路的原理 (5)2.2.2有源功率因数校正电路的分类 (6)2.2.3升压式有源功率因数校正电路的分析 (10)3.元器件的选择 (14)3.1L6562简介 (14)3.2L6562芯片电路图 (16)4.电路的设计 (17)4.1基于L6562的B OOST-APFC电源电路 (17)4.2B OOST-APFC电感的设计 (18)结论 (20)致谢 (21)参考文献 (22)1 绪论1.1背景课题及意义伴随着我国经济的发展，现代工业得到快速发展，各种各样的换电流设备使用越来越多、容量也越来越大，再加上一些非线性电设备也接入到电网，将其产生的谐波电流注入到电网中，使公用电网的电压波形发生畸变，严重地污染了电网的环境，造成电能质量下降，也严重地威胁着电网中各种电气设备的安全运行，因此必须限制高次谐波污染，国内外电气组织先后制定了相关标准，我国国家技术监督局1993年颁布GB/T14549-93电能质量公用电网谐波，国际电工委员会1998年也制定了IEC6100-3-2标准.目前常用的解决电力电子设备谐波污染问题的方法有两种：1.对电网采用滤波补偿；2.对电力电子设备本身进行改造，即进行功率因数校正.两者相比较，功率因数校正能够更有效地消除整流装置的谐波，具有更广泛的前景，已经成为电力电子技术的一个重要的研究方向.谐波对电网的影响：1、谐波会导致电源的有功功率降低，功率因数会降低，负载上的实际功率也会随着降低；2、谐波会引起电磁干扰和射频干扰，导致一些精密电子设备（包括电子式电能表），不能正常工作，甚至会毁坏；3、谐波将引起线路欧姆热，导致整流器过热效率下降，也会引起设备老化，缩短设备使用寿命，甚至损坏设备；4、谐波电流的存在会引起电网电压的畸变，并可能引发振荡，引起电网和用电设备的安全；5、谐波将会引起继电保护装置误动或拒动，从而直接危及电网的安全运行；6、为了弥补谐波的存在造成的附加损耗，必须增加电器、导线等的容量，从而增加了投资费用；为了减少谐波的污染，提高功率因数，设计基于L6562升压式有源功率因数校正电路，使功率因数大于0.95.1.2 功率因数校正的现状与发展1.2.1 功率因数校正的现状目前功率因数校正主要有两种方法：无源功率因数校正和有源功率因数校正.无源功率因数校正技术是指在整流电路中用LC滤波器来增大整流桥导通角，从而降低电流谐波来提高功率因数.无源功率因数校正达到的功率因数没有有源功率因数校正的高，但是比较简单，与有源功率因数校正相比比较经济，因而这种技术在中小容量的电子设备中被广泛采用.有源功率因数校正是就是通过功率因数调节装置，使电网输入电流波形完全跟踪电网输入电压波形的变化，并且保持输入电流和电压波形同相位.有源功率因数校正有体积小、重量轻、功率因数可接近1等优点.无缘功率因数和有源功率因数有不同的优势，本文的技术要求比较高，因此本文主要针对有源功率因数校正进行论述.1.2.2 无桥PFC电路无桥PFC电路用单个的变换器代替传统的由四个二极管组成的前级整流桥＋升压式PFC电路，实现AC－DC和PFC两个任务.这个电路实际上是一个双升压式电路.无桥是目前高性能功率因数校正电路研究的一个方向，图1.1为无桥PFC拓扑图.图1.1无桥PFC电路无桥PFC电路有两种工作模式：1. 开关管S1和S2同时开通或关断.电压源有正半波和负半波组成，在电源的负半波，S2导通时，电源通过S2和S1的寄生二极管对电感LB充电，S2关断时，电感通过D2、RL和S1的寄生二极管放电，该电路变成一升压式电路.当电压源在正半波时，S1导通时，电源通过S1和S2的寄生二极管对电感LB充电，S1关断时，电感通过D1、RL和S2的寄生二极管放电，该电路变成另外一升压电路.在电源的负半波，S2导通时，电源通过S2和S1的寄生二极管对电感LB充电，S2关断，电感通过D2、RL和S1的寄生二极管放电，这是另一升压式电路.2.当工作模式是：在电源的正半波，S1高频工作，S2则直通.电感LB，S1，D1和负载构成一个升压式电路.在电源的负半波，S2处于高频工作，S1处于直通.S2，D2和负载构成另一个升压式电路.第二种工作模式与第一种相比较模式控制较为简单.1.2.3 软开关功率因数校正电路改进大功率升压式电路的性能近几年在国内是比较热门的，主要集中在如何减少升压式boost电路中的二极管的反向恢复损耗和MOSFET的开通损耗，从而达到提高转换效率和减少电磁干扰的目的.升压式boost电路，输出电压总是比输入电压要大，假如输入电压为100－270V时，则输出为370－420V.在高频电力电子PFC电路中，功率二极管一般采用快恢复二极管，快恢复二极管是一种具有开关特性好、反向恢复时间较短的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用. 快恢复二极管的内部结构与普通PN结二极管不同，属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片.因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，耐压值较高.软开关功率因数校正电路有很多的拓扑电路，将存在的电路统一整理，并区分不同拓扑电路的优缺点，将是研究的方向.1.3论文主要安排本文首先分析了目前国家电网存在谐波，功率低等问题，及功率因数的现状及发展，在第二章中提出功率因数校正电路的原理及分类，第三，四章介绍了元器件和提出技术指标，并最终设计出基于L6562升压式有源功率因数校正电路.2 设计原理2.1 功率因数功率因数（PF ）是指交流输入有功功率（P ）与输入视在功率（S ）的比值.1111cos cos ms msU I COS I P PF S U I I φφγφ==== （2.1） （2.1）式中：U 1：单位为伏特，表示电网电压有效值；γ：表示输入电流失真系数；I ms ：单位为安培（A ），表示为输入电流有效值；I 1：单位为安培（A ），表示输入基波电流有效值；cos φ：表示基波电流和基波电压之间的相移因数；由式子（2.1）可知功率因数也可以定义为输入电流失真系数（γ）和基波电压与基波电流相移（cos φ）的乘积，功率因数的高低跟γ、cos φ有关系，增大γ，cos φ可以提高功率因数.由式子（2.1）可知，PF 由电流失真系数γ和cos φ决定.当γ值低，则表示输入电流谐波分量大，将造成输入电流波形畸变，会对电网造成谐波污染.当cos φ低时，则表示用电气设备的无功功率大，设备利用率低，导线、变压器绕组损耗大.PF 与总的谐波畸变率THD 的关系如下：1111cos cos ms ms V I I P PF S V I I φφ==== (2.2)1THD =(2.3)= (2.4)PF φ=即 (2.5)有式子（2.5）可知，THD 对功率因数的影响，THD 越大，功率因数越低，THD 越小，功率因数越高，提高功率因数可以通过减小 THD 来达到.功率因数校正技术分为无源和有源两种，无源功率因数校正的性能比较差，达不到很好的效果，本文技术要求是功率因数大于等于0.95，因此本文只针对有源功率因数校正APFC 技术做探讨.有源功率因数校正APFC 技术的基本思想：将输入的交流进行全波整流，在整流电路与滤波电容之间加入DC/DC 变换，通过适当控制使输入电流的波形自动跟随输入电压的波形，即使整流器的输出电流跟随它输出直流脉动电压波形，且要保持贮能电容电压稳定，从而实现稳压输出和单位功率因数输入.有源功率因数校正APFC 技术，从其实现方法上来讲，就是通过功率因数调节装置，使电网输入电流波形完全跟踪电网输入电压波形的变化，并且保持输入电流和电压波形同相位，从而使得无论负载性质如何，从输入端看，负载取用的都是有用功率，是功率因数能够接近于1.由于APFC 使得电网端的功率因数接近1，减小了输入电流，降低了配电输入线的损耗，消除了用电装置的谐波分量对电网的污染，本身的工作会产生非线性，引起电网电压、电流畸变的电力电子装置，增加功率因数校正部分对电网带来的效益是明显的，但是用电器本身则会增大体积提高成本.2.2 有源功率因数校正电路2.2.1 有源功率因数校正电路的原理有源功率因数校正主要是在整流滤波和DC/DC 功率级之间串入一个有源PFC 作为前置级，用于提高功率因数和实现DC/DC级输入的预稳，用作PFC电路的功率级基本上是升压型Boost变换器，它具有效率高、电路简单、适用电源功率高等优点.有源功率因数校正电路的思想为：选择输入电压作为参考信号，使得输入电流跟踪参考信号，实现输入电流的低频分量与输入电压为一个近似的同频同相的正弦波，以提高功率因数和抑制谐波.有源功率因数校正电路原理图为图2.1.主电路由单相桥式整流器和DC—DC变换器组成，包括电压误差放大器V A，基准电压，电流误差放大器CA，乘法器M及驱动器等部分，负载可以是开关电源，也可以为电器.图2.1 有源功率因数校正电路的原理主电路的输出电压V o与基准电压比较后，再输入给V A，整流电压V dc的检测值和V A的输出电压V o信号共同加到乘法器M的输入端.M的输出作为电流反馈控制的基准信号，与开关电流i S检测值比较后，经过CA加到逻辑及驱动器上，用以控制开关VT r 的通断，使输入电流i i与V dc的波形基本一致，从而大大减少了电流谐波，提高了输入功率因数，从而保持了V o的恒定.2.2.2 有源功率因数校正电路的分类有源功率因数校正电路按电流模式可以分为连续电流模式控制型与非连续电流模式控制型两类.其中，连续电流模式控制型主要有升压型（Boost）、降压型（Buck）、升降压型（Buck－Boost）三种；非连续电流模式控制型有正激型（Forward）、反激型（Fly back）两种；它们有不同的优缺点，通过对不同类型的分析，最后选择升压式做为重点研究对象，下面对上述电流模式的工作原理做简单的介绍.1、升压型PFC电路图2.2为升压型PFC主电路，工作过程主要分两种：1.开关管Q导通时，电流I L流过电感线圈L，电感线圈处于未饱和状态时，此时的电感开始以磁能的形式储存电能，电容放电给负载提供能量，图中的R为负载；2.开关管Q截止时，L自感电动势V L与电源V IN 的电流方向相同，此时V L与电源V IN 串联给电容以及负载供电.图2.2升压型PFC主电路该电路的优点是：（1）输入电流是指电感电流，操作上容易调节，在工作过程中处于连续的状态，在整个输入电压的正弦周期内都可以调制，可以得到很高的功率因数.（2）开关管栅极驱动信号地与输出共地，驱动起来比较简单；（3）开关管的电流峰值较小，对输入电压变化具有很强的适应性，适合用在电压变化比较大的电网场所.主要缺点：输出电压比较高，开关管对输出不能实现短路保护的功能.2、降压型PFC电路图2.3是降压型PFC电路，工作过程主要有两种：1.当开关管Q导通时，二极管D 处于截止状态，电流I L流过电感线圈，电感线圈处于未饱和状态时，电流I L线性增加，储存电能；2.当开关管Q关断时，L将会产生自感电动势，向电容和负载供电.因为变换器输出电压总是小于电源电压，故称为降压变换器.图2.3降压型PFC主电路该电路的主要优点是：开关管具有很弱的电压适应能力，假如后面的电路发生短路，可以起到一定的短路保护，该优点是升压式PFC没有的.该电路的主要缺点是：只有输人电压高于输出电压时，降压式PFC电路才能参加工作，在每个正弦周期中，该电路有一段因输人电压低而不能正常工作，输出电压较低，在相同功率等级时，后级DC／DC变换器电流应力较大；与升压式PFC相比，开关管门极驱动信号与输出地端不同，驱动较为复杂，再加上输人电流存在断续的情况，功率因数不是很高，应用较少.3、升降压型PFC电路图2.4为升降压型PFC电路，其工作过程有两种状态：1.当开关管Q处于导通时，电流IIN流过电感线圈，二极管处于截止状态，电容C放电为负载提供能量，电感L 处于储能状态；2.当开关管Q处于断开时，IL有减小趋势，L中产生的自感电动势使二极管D处于导通状态，L开始释放其储存的能量，对电容C和负载供电.图2.4升降压型PFC主电路该电路的优点：可以对输人电压升压和降压，适用范围比较广，集合了升压式和降压式PFC的一些优点；电路输出电压选择范围较大，可根据一级的不同要求设计；电路中的开关管可实现输出短路保护的功能.该电路的主要缺点有：开关管要有很强的电压应力，因为开关管的电压为输入电压与输出电压的和；由于在每个开关周期中，输入电流只有在开关管处于导通状态下才会有，峰值电流变的比较大；因此驱动起来比较复杂；因为输出电压极性与输入电压的极性是相反的，后级逆变电路比较难设计，因此在现实应用中比较少.4、正激型PFC电路图2.5为正激型PFC电路，工作状态有两种：1.当开关管Q处于导通时，二级管D1处于正偏导通，D2处于截止状态，电源向负载提供能量，输出电感L处于储能状态.当开关管Q处于关断时，电感L储存的能量通过二极管D2，向负载释放电能，电容C 处于充电状态.该电路的磁通是单向累积的，在电路中需要设计磁复位.图2.5正激型PFC主电路这种电路的优点是功率级的电路设计比较简单，缺点是电感中的能量要通过磁复位回路来释放.5、反激型PFC电路图2.6为反激型PFC电路，工作状态有两种：1.当开关管Q处于导通时，输入电压加到高频变压器B1的原边绕组上，由于B1副边整流二极管D1反接，副边绕组中没有电流流过，此时，电容C放电向负载提供能量.当开关管Q关断时，绕组上的电压极性反向，二极管D1正偏导通，储存在变压器中的能量通过二极管D1向负载释放.这种电路的优点是功率级电路简单，且具有过载保护功能.图2.6反激型PFC主电路2.2.3 升压式有源功率因数校正电路的分析有源功率因数校正技术的思路，主要是通过控制整流后的电流，在对滤波大电容充电之前，能够与整流后的电压波形相位相同，避免引起电流脉冲的形成，达到提高功率因数的目的.1、升压式Boost电路的基本原理升压式Boost电路按电流区分有三种工作模式分别为：连续模式、断续模式、临界模式.图2.7为升压式Boost电路拓扑.图中的Vcont是指功率开关MOSFET的控制信号，VI是指MOSFET两端的电压，ID是指流过二极管D的电流.MOSFET有两种状态；1.当开关管T处于导通时，电流IL流过电感线圈L，在电感线圈处于未饱和状态时，电流线性逐渐增加，电感线圈以磁能的形式储存电能，二极管D处于截止状态，电容Cout 储存的能量将会释放，为负载提供能量.2.当开关管T处于断开时，线圈储存的磁能将改变线圈L两端的电压VL，以保持其电流IL不发生突变.电源Vin与线圈L转化的电压相串联，以高于输出的电压向电容和负载供电.如图2所示是其电压和电流的关系图.图2.7 Boost 电路拓扑电压和电流的关系如图2.8所示.图2.8 Boost 电路的电压与电流的关系分析图2.8，可得：in 1111()()L out in I V t V V T t L L ∆==-- (2.6) (2.7) 升压式Boost 连续模式和临界模式下的基本公式为式(2.7) .2、临界状态下的Boost-APFC 电路设计基于L6562的临界工作模式下的Boost-APFC 电路的典型拓扑结构如图2.9所示，图2.10所示是其APFC 工作原理波形图.图2.9 Boost—APFC控制框图图2.10 临界APFC工作原理波形图升压式Boost实现高功率因数的原理是让整流后的输入电流跟踪输入电压，使能够获得期望的输出电压.控制电路所需的参量有即时输入电压、输入电流以及输出电压.乘法器与输入电流控制部分和输出电压控制部分相连接，使输出的信号为正弦信号.假如输出电压偏离了期望值，如输出电压发生跌落时，电压控制环节的输出电压将会增加，使乘法器的输出也相应随着增加，从而达到使输入电流有效值也相应地随着增加，使能够提供足够的能量.在临近状态控制模型中，输入电流的有效值是由输出电压控制环节实现调制，而输入电流控制环节使输入电流能够保持正弦规律变化，从而达到跟踪输入电压的目的.本文在基于此类控制模型下，采用ST公司的L6562作为控制芯片，给出了Boost-APFC电路的设计方法.3 元器件的选择3.1 L6562简介图3.1是L6562芯片的元器件，图3.2是L6562芯片的引脚图.DIP-8图3.1 L6562芯片INV ZCDCOMP GNDMULT GDCS V CC图3-2 L6562引脚图1脚（INV）：误差放大器反向输入端.PFC输出电压分压电阻分压后送入该引脚.2脚（COMP）：误差放大器输出端.补偿网络设置在该脚与INV端（1脚），以完成电压控制环路的稳定性和保证有高的PF值与低的谐波失真（THD）.3脚（MULT）：乘法器输入端.该引脚通过分压电阻分压，连接到整流器整流电压提供基准的正弦电压给电流环.4脚（CS）：输入到PWM比较器.MOSFET管电流流过取样电阻，在电阻产生电降，该电压与内部的正弦电压形成基准信号，与乘法器比较来决定MOSFET的关闭.5脚（ZCD）：升压电感去磁侦测输入端.工作在临界传导模式，用负极性信号的后沿来触发MOSFET的导通.6脚（GND）：控制电路的地端.栅极驱动和信号回路的通路都应该汇集到该地引脚端.7脚（GD）：栅极驱动输出.图腾柱输出能直接驱动MOSFET管或IGBT管，对源极峰值推动电流是600mA，吸收电流时800mA.该脚的驱动电压被钳制在12V左右，避免因CCU电压过高而使驱动电压也升高.8脚（VCC）：电压供给IC内部信号与栅极驱动，供电电压能够被限制在22V以下.L6562是在临界电流模式状态下工作的.升压电感L的电流逐渐减小到零时，能够检测到电感两端的电压极性同时发生变化变号，零电流检测器才能够打开外部的MOSFET.为了防止发生虚假触发，电路提供了0.5V的滞后电压.ZCD端输入电压的门限值设为1.8～2.3V，输入电流为2μA ，禁止阈值为200mV，箝位电压为5.7V.为了改进THD的恶化，在L6562的内部乘法器单元中，专门嵌入了TD最优化电路.改进后的电路能够处理AC线路电压过零附近时积聚的能量，从而使桥整流器后的高频滤波器电容能够充分放电，达到减小交越失真，从而降低THD的目的.综合高线性乘法器中的THD最优化电路，L6562允许在误差放大器反相输入端INV 脚和输出端COMP脚之间连接RC串联补偿网络，减小放大器输出波纹和乘法器输出的高次谐波的误差.L6562性能与L6561，L6560相比较有明显的提升，但制作的成本并没有增加.3.2 L6562芯片原理框图图3.3为芯片L6562的原理框图.图3.3 L6562芯片原理框图4 电路的设计4.1基于L6562的Boost-APFC电源电路本文的设计是基于临界状态下，采用的是ST公司的L6562作为控制芯片，设计出升压式有源功率因数校正电路.图4.1给出了由L6562构成的APFC的电路图.图中的C1、C2、L1构成双π抗电磁干扰滤波器，输入的交流电经整流桥整流后变换为正弦全波直流脉动，作为升压式Boost 电路的输入；电容C3的作用是为了滤除电感电流中的高频信号，降低输入电流中存在的谐波含量；整流后的正弦全波直流电压经过电阻R1和R2构成的电阻分压网络，然后通过3脚输入到乘法器，是用来确定输入电压的波形与相位，电容C4的大小为0.01uF，是用以滤除3号脚的高频干扰信号；PFC的变换器直流输出电压V0经过R8、R9分压反馈到1号脚误差放大器的反相端.升压式Boost电感L的一个副绕组，用作初级电感的高灵敏度的传感器，将初级电感的高频电流传送到R4转换为电压信号，给5号脚以过电流检测信号.芯片的驱动信号通过电阻R5连接到MOS管的栅极；电阻R7作为电感电流的检测电阻，用以采样电感电流的上升沿MOS管的电流，电阻R7一端接地，另一接在MOS管的源极，同时经电阻R6连接到芯片的4号脚；电阻R9和R8不仅构成电阻分压网络，也形成输出电压的负反馈回路；电容C6连接于芯片1、2脚之间，组成电压环的补偿网络.图4.1 基于L6562的Boost-APFC 电源电路4.2 Boost-APFC 电感的设计 升压式Boost 电感，采用AP 法则，原理是首先根据设计要求计算所需电感：20(min)0(2)2ims ims sw i V V V L f p V -= (4.1)式中，Virms 为输入电压有效值；Vo 为输出电压，fsw(min)为MOS 管的最小工作频率，通常在20kHz 以上；Pi 为输入功率.计算要求的AP 值为：6()()max 10_L rms L pk u C LI I AP req k B J δ-⨯=(4.2)式中，Ku 为磁芯窗口利用率，Jc 为电流密度，IL(pk)为电感电流峰值.有式子(4.2)式的计算结果可选择磁芯的AP 值(大于AP_req ，AP=AeAw ，单位为m ^4).然后根据所选磁芯来计算原边匝数及所需气隙.副边匝数一般按10：1的比例选取.。
