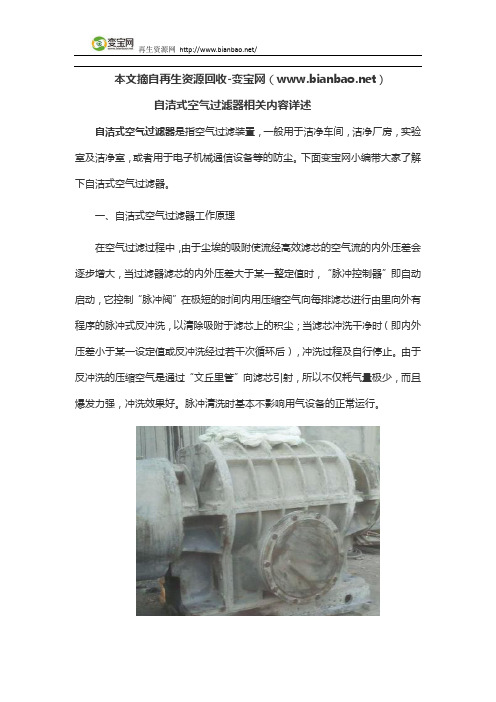

自洁式空气过滤器相关内容详述
自洁式空气过滤器是指空气过滤装置，一般用于洁净车间，洁净厂房，实验室及洁净室，或者用于电子机械通信设备等的防尘。
下面变宝网小编带大家了解下自洁式空气过滤器。
一、自洁式空气过滤器工作原理
在空气过滤过程中，由于尘埃的吸附使流经高效滤芯的空气流的内外压差会逐步增大，当过滤器滤芯的内外压差大于某一整定值时，“脉冲控制器”即自动启动，它控制“脉冲阀”在极短的时间内用压缩空气向每排滤芯进行由里向外有程序的脉冲式反冲洗，以清除吸附于滤芯上的积尘；当滤芯冲洗干净时（即内外压差小于某一设定值或反冲洗经过若干次循环后），冲洗过程及自行停止。
由于反冲洗的压缩空气是通过“文丘里管”向滤芯引射，所以不仅耗气量极少，而且爆发力强，冲洗效果好。
脉冲清洗时基本不影响用气设备的正常运行。
二、自洁式空气过滤器应用
该设备适用于与大中型燃气轮机、大功率柴油机、制氧机、大型空调机、鼓送风机和其他所有大风量的用风配套使用，特别适合于在尘埃浓度高的环境和空气净化指标严格的用气设备作配套或技术改造。
三、自洁式空气过滤器结构
由箱体、脉冲阀、蓄能器、高效滤芯、文丘里管、喷射管、脉冲控制器等零部件组成。
更多自洁式空气过滤器的相关资讯，请持续关注变宝网资讯中心。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网：/?ww
买卖废品废料，再生料就上变宝网，什么废料都有！。
压缩机过滤器工作原理压缩机过滤器是压缩机中的重要部件，它的主要作用是过滤空气中的杂质和污染物，确保压缩机的正常运行和提高系统的工作效率。
本文将从过滤器的工作原理、分类和维护等方面进行详细介绍。
一、工作原理压缩机过滤器的工作原理是通过过滤介质对空气中的固体颗粒、液态污染物和油污进行过滤和分离。
它一般由滤芯和滤壳组成。
当空气通过滤芯时，固体颗粒和大部分液态污染物会被滤芯上的纤维网格和孔隙截留，而干净的空气则可以顺利通过滤芯进入压缩机内部。
二、分类根据过滤器的过滤介质和过滤精度的不同，压缩机过滤器可以分为粗过滤器、精过滤器和活性炭过滤器三种类型。
1. 粗过滤器：主要用于过滤大颗粒的固体杂质和液态污染物，如灰尘、砂石、铁锈等。
其过滤精度一般在5-50微米之间。
粗过滤器通常由金属网、聚酯纤维、聚丙烯纤维等材料制成。
2. 精过滤器：主要用于过滤微小颗粒的固体杂质和液态污染物，如细菌、病毒、油雾等。
其过滤精度一般在0.01-5微米之间。
精过滤器通常由玻璃纤维、聚四氟乙烯等材料制成。
3. 活性炭过滤器：主要用于吸附空气中的异味、有害气体和油烟等。
活性炭过滤器通常由活性炭颗粒组成，其表面积大、吸附能力强。
三、维护保养为了确保压缩机过滤器的正常工作和延长使用寿命，我们需要进行定期的维护保养。
1. 定期更换滤芯：滤芯是过滤器的核心部件，其过滤效果和寿命直接影响到整个系统的运行。
一般情况下，滤芯的更换周期为3-6个月，具体时间根据实际使用情况而定。
2. 定期清洗滤壳：滤壳是保护滤芯的外壳，定期清洗滤壳可以去除附着在壳体表面的污垢和杂质，保持滤壳的清洁度。
3. 注意保护环境：压缩机过滤器通常安装在压缩机房或机器设备附近，因此，我们需要保持环境的清洁，避免灰尘、油污等杂质进入过滤器。
4. 定期检查压差：压差是指过滤器进出口的压力差值，它可以反映过滤器的堵塞程度。
当压差超过一定范围时，需要及时清洗或更换过滤器。
压缩机过滤器在压缩机系统中起着非常重要的作用，它可以有效过滤空气中的杂质和污染物，保证压缩机的正常运行和提高系统的工作效率。
自洁式空气过滤器指导书236内部事项注意保存宝钢集团八钢公司能源中心文件文件编号:BBACC000/08-236 第1 版签发:墙新奇340000m/h空分空气自洁式过滤器作业指导书 1目的和适用范围31.1规定了40000m/h空分自洁式空气过滤器作业的操作要求。
31.2适用于能源中心制氧分厂40000m/h空分自洁式空气过滤器,SCAF8400E,的操作。
2工作职责2.1操作人员负责设备的安全稳定运行～对操作过程中发生的各种异常现象及时逐级汇报、处理。
2.2操作人员负责监控并记录设备的阻力参数～参数有较大变化时及时采取有效措施并逐级汇报、处理。
2.3操作人员做好周围环境的清洁工作～定期清扫排出的灰尘。
3.工作程序3.1工作流程运行前检查正常操作定期除尘清扫灰尘监控并记录阻力值3.2作业准备3.2.1工具、材料、备品备件及设备的准备序号工具/设备的名称数量适用阶段1 扫把 1 把清扫2 簸箕 1个清扫3 电筒 2把启动、清扫 3.2.2作业人员的准备a 按规定穿戴好劳保防护用品～女工发辫放入帽内。
b 由当班作业长主持召开班前会～确认人员精神状态、危险预知及上班的生产情况。
做好班前会记录。
c 检查设备是否完好～工具是否齐全～环境卫生是否干净。
异常情况上报当班作业长～并由当班作业长在交接班记录中说明。
3.3概述2008年8月10日发布 20088年月10日实施共 7 页第 1 页3.3.1 工作原理:SCAF8400E过滤器的出风口与空压机进风口连接。
在负压作用下～SCAF吸入周围环境空气。
空气穿过滤筒～灰尘被滤筒吸附。
滤筒集尘～无数小颗粒粉尘在过滤材料迎风表面形成一层尘膜～这层尘膜与滤纸一起参与过滤～它使过滤效率提高～但滤筒对气流的阻力也随之增大。
当阻力增至某一上限值时～差压变送器通知精确压差脉冲控制仪中的微处理器～微处理器发出指令～自洁系统开始工作。
电磁阀接到指令～按微处理器规定的程序动作～驱动隔膜阀。
简述自洁式空气过滤器的工作过程。
1.工作原理：在压缩机吸气负压的作用下，ZKL吸入周围环境空气，由于重力、静电、接触阻力留、惯性扩散等综合作用，空气中的灰尘沉积在过滤筒滤料的外表面，清洁空气在净气室汇合，经出气管进入压缩机。
当PLC发出自洁指令，电磁阀会瞬间打开约0.1~0.2秒，送出一股脉冲气流，经喷射、反吹的作用把过滤筒外表面的积灰吹掉。
这种反吹自洁过程的间断的，每次仅三到四个滤筒处于反吹自洁状态，其余更多的筒子仍在继续工作。
所以ZKL具有在线自洁功能，保证空压机连续工作。
2．操作步骤：[1].对压缩空气的要求：压力：0.4～0.6Mpa温度：≤40℃压缩空气还应该是清洁、干燥、无油（净化压缩空气或氮气）。
[2]. 开机前清洁过滤器净气室，将净气室内擦拭干净后，再用湿面粉团进行沾灰。
[3]. 定期清洗进气保护网ZKL过滤器使用一段时间后，进气保护网上会沾有灰尘杂物，导致过滤阻损增加大于2000Pa时，应清洗进气保护网。
应用水清洗，使用胶管冲洗进气保护网时，应避免水溅到滤筒上。
[4]. 滤筒的清洗为了保养和维护好过滤器，本过滤器采用压缩空气脉冲反吹方式，使滤筒清灰自洁，每次一个电磁阀动作，3 个或4 个滤筒同时反吹。
自洁方式有定时、压差和手动三种方式可供选择。
[5].为了防止滤筒反吹掉下来的灰尘被临近滤筒吸附上，采用了如下三个措施：①增大滤筒间距；②各反吹滤筒组之间设隔板；③滤筒低过滤流速。
[6] 滤筒的更换为了保证过滤器可靠的工作，有效保护空气压缩机，滤筒一般工作1 年左右应该更换。
[7] 特别注意事项：a.严禁高效过滤筒外包装（尼龙袋）未拆开就开机，否则造成的后果由用户自负。
b.将净气室内擦拭干净后，再用湿面粉团进行沾灰。
分别由操作人员和检查人员确认净气室内无任何灰尘和杂物后方能开车运行。
c.本空气过滤器结构设计压差为-3000pa，如果超过该压差使用将会造成设备损坏，当压差接近-2000pa 时,应及时处理或更换滤筒。
压缩空气过滤器原理压缩空气过滤器是一种用于去除空气中杂质和污染物的设备，其原理是通过一系列的过滤和分离步骤，将空气中的固体颗粒、液体水分和油脂等杂质过滤出来，从而提供干净、干燥的压缩空气。
本文将介绍压缩空气过滤器的工作原理、结构组成和应用特点。
首先，压缩空气过滤器的工作原理是基于物理过滤和分离的原理。
当空气通过过滤器时，首先经过粗过滤器，这种过滤器通常采用网状结构或纤维材料，能够有效过滤掉空气中的大颗粒杂质，如灰尘、纤维和异物等。
接下来，空气进入细过滤器，这种过滤器通常采用微孔滤芯或活性炭材料，能够进一步过滤掉空气中的微小颗粒、液体水分和油脂，从而提供更加干净、干燥的压缩空气。
其次，压缩空气过滤器的结构组成主要包括进气口、过滤元件和排气口。
进气口是空气进入过滤器的通道，通常设置在过滤器的一端，可以通过调节阀门控制空气的进入量。
过滤元件是过滤器的核心部件，包括粗过滤器和细过滤器，其材质和结构设计直接影响着过滤效果和使用寿命。
排气口是过滤后的干净空气的出口，通常设置在过滤器的另一端，可以连接到压缩空气系统中供各种设备使用。
最后，压缩空气过滤器具有广泛的应用特点。
首先，它可以应用于各种压缩空气系统中，如空气压缩机、干燥机、过滤器和气动工具等，能够有效保护设备和延长使用寿命。
其次，它可以应用于各种工业领域，如汽车制造、化工生产、食品加工和医药制造等，能够提供干净、安全的压缩空气。
最后，它还可以应用于各种特殊环境中，如高温、高湿、高腐蚀和高粉尘等环境，能够保证系统的稳定运行和生产效率。
综上所述，压缩空气过滤器通过物理过滤和分离的原理，能够有效去除空气中的杂质和污染物，提供干净、干燥的压缩空气。
其结构组成包括进气口、过滤元件和排气口，具有广泛的应用特点，能够保护设备、提高生产效率，是工业生产中不可或缺的重要设备。
自洁式空气过滤器原理空气入口过滤器，也叫自洁式空气过滤器，其核心过滤原件采用滤筒过滤，因此也是滤筒除尘器的一种。
自洁式空气过滤器采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装，精工打造而成，尤其对超细粉尘具有极高的捕集能力。
除尘器也叫收尘器，主要收集有价值的，研磨粉碎后的粉尘，业内又叫集粉器。
例如锂电正极材料、石墨烯材料、制药研磨、粮食面粉等研磨后的粉尘收集通常叫集粉器。
由于滤筒滤料是褶皱型结构，而布袋滤料是平滑型结构，所以在同等空间条件下，褶皱结构比平滑结构过滤面积大，一只滤筒的展开面积等于多只布袋展开面积之和。
因此就同样的风量、同样的过滤面积而论，滤筒除尘器安装尺寸小于布袋除尘器的占地面积，所以这也是当下环保除尘设备改造，选用拆除布袋除尘器更换成滤筒除尘器方案的原因之一。
除尘器采用滤筒作为核心过滤单元，压缩空气喷吹清灰的过滤方式。
滤筒除尘器按不同材质划分，通常可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，PTFE覆膜滤筒除尘器，防爆滤筒除尘器、纳米滤筒除尘器等。
自洁式空气过滤器自洁式空气过滤器是滤筒除尘器的一种，下面为大家详细介绍一下其基本工作原理。
01.过滤过程含尘空气经空气压缩机吸气作用，从一级粗过滤箱吸入，经过高效过滤筒由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈进入文氏管，到净气室汇合到集气口，再从净气出口管被空压机吸入。
02.自洁过程含尘空气经过滤后，尘埃被吸附在高效过滤筒上，由 PLC 按设定时间顺序进行反吹自洁过程，当阻损值超过 600 帕时，由 PLC 按差压顺序控制反吹自洁过程（反吹时间为 0.1-0.2 秒），其它高效过滤筒照常工作，尘埃被反吹自洁下来。
03.具体工作原理空气入口过滤器设有一级保护钢网、二级纤维过滤棉、三级高效滤筒。
气流中大部分粗、中粉尘颗粒在重力、惯性作用下沉淀到除尘器集尘抽屉里，细微粉尘附着在滤筒表面，洁净空气平行穿行进入洁净室，之后进入动力设备。
'*检修车间学习材料（一）2008年4月目录第一章空分工艺流程简介一、基本原理二、工艺流程简介第二章单元设备简介一、汽轮机部分1. 凝汽器2．抽气器3．排汽安全阀4．汽轮机主体4.1 汽缸4.2 蒸气室4.3 导叶持环4.4 转子4.5 前支座4.6推力轴承4.7 径向轴承4.8 调节气阀二、离心氮气压缩机1．性能数据2．压缩机型号的意义3. 定子及其组成4. 转子及其组成5. 支撑轴承6. 止推轴承7. 联轴器8. 润滑油系统三、换热器1. 固定管板式换热器2. U型管换热器3. 填料函式换热器4. 浮头式换热器附录图'* 第一章空分工艺流程概述一、基本原理干燥空气的主要成份如下:空气中其它组成成份，如氢、二氧化碳、碳氢化合物的含量在一定范围内变化，而水蒸汽含量则随着温度和湿度而变化。
空气中的主要成份的物理特性如下:空气的精馏就是利用空气的各种组份具有不同的挥发性,即在同一温度下各组份的蒸汽压不同，将液态空气进行多次的部份蒸发与部份冷凝，从而达到分离各组份的目的。
当处于冷凝温度的氧、氮混合气穿过比它温度低的氧、氮混合液体时，气相与液相之间就发生热、质交换，气体中的部份冷凝成液体并放出冷凝潜热，液体则因吸收热量而部份蒸发。
因沸点的差异，氧、氩的蒸发顺序为：氮>氩>氧，冷凝顺序为：氧>氩>氮。
在本系统中，该过程是在塔板上进行的，当气体自下而上地在逐块塔板上通过时，低沸点组份的浓度不断增加，只要塔板足够多，在塔的顶部即可获得高纯度的低沸点组份。
同理，当液体自上而下地在逐块塔板上通过时，高沸点组份的浓度不断增加，通过了一定数量的塔板后，在塔的底部就可获得高纯度的高沸点组份。
由于氧、氩、氮沸点的差别，在上塔的中部一定存在着氩的富集区，制取粗氩所需的氩馏份就是从氩富集区抽取的。
二、工艺流程简介(本厂空分工艺流程详见附图)本空分装置采用分子筛吸附净化、空气增压、空气增压透平膨胀机制冷、膨胀空气进上塔、上塔采用规整填料塔、带粗氩塔、产品氧采用液氧泵内压缩的工艺流程。
空气过滤器的工作原理
空气过滤器的工作原理是通过一系列的物理和化学过程来清除空气中的污染物和颗粒物。
下面将详细介绍空气过滤器的工作原理。
1. 过滤：
空气过滤器的第一步是通过网状的过滤材料，如纤维网、网孔等，过滤空气中的大颗粒物和杂质。
这些大颗粒物例如灰尘、细菌和花粉等会被过滤器的网孔截留，从而阻止它们进入空气过滤器的内部。
2. 微过滤：
当空气通过初级过滤后，空气过滤器会使用更细小的过滤材料来过滤微小颗粒物。
这些过滤材料一般是由特殊的纤维制成，其细微的孔隙能够截留更小的颗粒物，如细菌、病毒、烟尘和粉尘等。
3. 吸附：
一些空气过滤器还会使用化学吸附材料，如活性炭等，来吸附空气中的气体污染物和异味。
这些材料具有高度孔隙的结构，能够吸附并捕获空气中的有害气体，如甲醛、苯和二氧化硫等。
4. 杀菌：
某些高级空气过滤器还可能包含杀菌装置，如紫外线灯。
这些装置通过释放紫外线来杀死细菌和病毒，从而净化空气中的微生物。
综上所述，空气过滤器的工作原理主要包括过滤、微过滤、吸附和杀菌等步骤，通过这些步骤可以有效地净化空气中的污染物和颗粒物，提供更干净和健康的室内空气。
空分装置系统划分所谓空分，就是将空气深度冷却至液态，由于液空其组分沸点各不相同，逐步分离出氧、氮、氩等等。
空分装置大体可分以下几个系统：1、空气过滤系统过滤空气中的机械杂质，主要设备有自洁式空气过滤器。
2、空气压缩系统将空气进行预压缩，主要设备有汽轮机、增压机、空压机等。
3、空气预冷及纯化系统将压缩空气进行初步冷却，并去除压缩空气中的水分和二氧化碳等杂质，主要设备有空冷塔、水冷塔、分子筛纯化器、冷却水泵、冷冻水泵等。
4、分馏塔系统将净化的压缩空气深度冷却，再逐级分馏出氧气、氮气、氩气等，主要设备有透平膨胀机、冷箱(内含主塔、主冷、主还、过冷器、粗氩塔、液氧泵、液体泵等)5、贮存汽化系统将分馏出的液氧、液氮、液氩进行贮存、汽化、灌充，主要设备有低温液体贮槽、汽化器、充瓶泵、灌充台等。
空气冷却塔结构工作原理空冷塔（Φ4300×26895×16），主要外部有塔体材质碳钢，内部有2层填料聚丙烯鲍尔环，并对应2层布水器。
其作用是对从空压机出来的空气进行预冷。
空气由塔底进入，塔顶出去，冷冻水从塔顶进入，塔顶出去，在这样一个工程中，冷冻水和空气在塔内，经布水器填料的作用充分的接触进行换热，把空气的温度降低。
水冷却塔的结构及工作原理水冷却塔（规格Φ4200×16600×12），主要外部有塔体材质碳钢，内部有一层聚丙烯鲍尔环填料，对应一根布水管；一层不锈钢规整填料。
其作用式把从冷却水进行降温，生成冷冻水供给空冷塔。
基本原理和空冷塔一样，从冷箱出来的温度较低的污氮气，进入水冷塔下部，在水冷塔内部经填料与从上部来的冷却水充分接触换热后排出，在此过程中冷却水生成冷冻水。
分子筛结构以及原理，其再生过程原理吸附空气中的水份、CO2、乙炔等碳氢化合物，使进入空气纯净结构：卧式圆筒体、内设支承栅架、以承托分子筛吸附剂使用：空气经过分子筛床层时，将水份、CO2、乙炔等碳氢化合物吸附，净化后的空气CO2含量<1ppm；在再生周期中，先被高温干燥气体反向再生后，再被常温干燥气体冷却到常温，两分子筛成队交替使用。
