自洁式空气过滤器

自洁式过滤器是什么简介自洁式过滤器就是将滤网设备放在水管或管道中，借助水流的力量使污物被拦截并阻碍在滤网的表面，落在滤网下方设有自洁装置的滤网会在一定的时间间隔内自动进行反复清洗，把污物进行集中排放，进而达到清理滤网，从而达到动态管道自洁的目的。

在过滤器行业中，自洁式过滤器也叫反冲洗过滤器，是一种流式清洗装置。

在使用过程中，这种过滤器能够实现在线反冲洗的功能，其自动清洗功能可以降低因过滤器清洗而停机的时间，大大降低了管理成本。

工作原理自洁式过滤器的工作原理主要是通过过滤器内部设有的双向控制阀来实现反冲洗。

利用管道系统内的水压力，开启水流的流动方向到过滤器进口，水流经过滤网后，将网上的杂物污物随水流一起流向下方。

整个过滤过程仅需数秒钟即可完成。

当过滤器的进口压力下降到红色警戒线以下时，内置的控制系统就会将反冲洗装置置于工作状态，通过水泵将进口端的一部分水反向冲洗过滤器，将被阻拦的巨大污物冲洗下来，再通过管道排放，洁净的水可以持续顺畅地流向管道系统，维护管道设备的正常使用。

特点1.高效：自洁式过滤器具有一流的过滤效果，几乎可以过滤掉所有的污物，有效提高水质。

2.维护方便：自动反冲洗功能可以定时将废水进行集中排放，降低了处理难度，对维护保养来说非常方便。

3.节约水资源：由于采用循环过滤的方式，自洁式过滤器可以大大降低原水消耗，同时也减少了对于地下水资源的消耗，提升了水资源的利用率。

4.长寿命：自洁式过滤器采用高密度不锈钢材质，具有高强度和重复应力的能力，使用寿命长，使用年限能长达数十年以上。

应用领域自洁式过滤器主要应用于以下领域：1.工业化生产：在工业利用过程中，自洁式过滤器可以协助过滤固体、液态物质和粉尘等，有效维护生产设施的工作持续性和正常性。

2.自来水净化：自洁式过滤器可以对自来水进行过滤，减少水质中的污染物质，使自来水变得更加清澈无色，而且无任何异味。

3.园林景观：作为园林流体装置，自洁式过滤器可以大大提高景观大观的观赏性和艺术性，同时也保证了流水设施的可靠性和泵站的稳定输出。

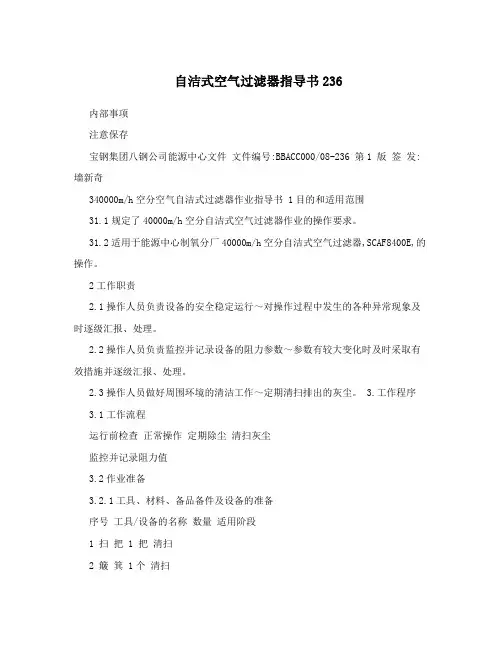

自洁式空气过滤器指导书236内部事项注意保存宝钢集团八钢公司能源中心文件文件编号:BBACC000/08-236 第1 版签发:墙新奇340000m/h空分空气自洁式过滤器作业指导书 1目的和适用范围31.1规定了40000m/h空分自洁式空气过滤器作业的操作要求。

31.2适用于能源中心制氧分厂40000m/h空分自洁式空气过滤器,SCAF8400E,的操作。

2工作职责2.1操作人员负责设备的安全稳定运行～对操作过程中发生的各种异常现象及时逐级汇报、处理。

2.2操作人员负责监控并记录设备的阻力参数～参数有较大变化时及时采取有效措施并逐级汇报、处理。

2.3操作人员做好周围环境的清洁工作～定期清扫排出的灰尘。

3.工作程序3.1工作流程运行前检查正常操作定期除尘清扫灰尘监控并记录阻力值3.2作业准备3.2.1工具、材料、备品备件及设备的准备序号工具/设备的名称数量适用阶段1 扫把 1 把清扫2 簸箕 1个清扫3 电筒 2把启动、清扫 3.2.2作业人员的准备a 按规定穿戴好劳保防护用品～女工发辫放入帽内。

b 由当班作业长主持召开班前会～确认人员精神状态、危险预知及上班的生产情况。

做好班前会记录。

c 检查设备是否完好～工具是否齐全～环境卫生是否干净。

异常情况上报当班作业长～并由当班作业长在交接班记录中说明。

3.3概述2008年8月10日发布 20088年月10日实施共 7 页第 1 页3.3.1 工作原理:SCAF8400E过滤器的出风口与空压机进风口连接。

在负压作用下～SCAF吸入周围环境空气。

空气穿过滤筒～灰尘被滤筒吸附。

滤筒集尘～无数小颗粒粉尘在过滤材料迎风表面形成一层尘膜～这层尘膜与滤纸一起参与过滤～它使过滤效率提高～但滤筒对气流的阻力也随之增大。

当阻力增至某一上限值时～差压变送器通知精确压差脉冲控制仪中的微处理器～微处理器发出指令～自洁系统开始工作。

电磁阀接到指令～按微处理器规定的程序动作～驱动隔膜阀。

内蒙古中煤远兴能源化工有限公司自洁式空气过滤器滤芯技术协议买方：内蒙古中煤远兴能源化工有限公司卖方：2017年9月30 日1总则1.1本技术协议书用于内蒙古中煤远兴能源化工有限公司60万吨/年甲醇项目空分装置空压机入口自洁式空气过滤器滤芯的采购。

1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未具体引述有关标准和规范的条文。

卖方应提供符合本技术协议书和工业标准的优质产品。

1.3如果卖方没有以书面形式对本技术协议书的条文提出异议，则卖方提供的产品应完全满足本技术协议书的要求。

1.4在签订合同后，因规范标准和规程发生变化，买方有权以书面形式提出补充要求。

具体项目由买、卖双方共同商定。

1.5工程概况本工程厂址位于鄂尔多斯市乌审旗无定河镇境内，内蒙古中煤远兴能源化工有限公司60万吨/年甲醇项目现场。

1.6厂址常规气象条件乌审旗属温带极端大陆性气候，受蒙古高压影响极大，西北冷空气控制时间长，降水少，蒸发量大于降水量，干旱多风，蒸发强烈，日照充足，无霜期偏短，气候干燥、温差变化大。

2供货范围注：供货方应提供滤芯安装所需的全部材料，滤芯在安装过程中不需要再另外采购相关的零部件。

3技术要求3.1滤芯型号：HS/Z-32100 324mm×1000mm；3.2滤芯滤纸要求：滤纸为美国HV公司生产，也可以使用HV 公司在中国境内的独资或合资公司生产的滤纸，滤纸为复合纤维滤料，由两种三层不同的过滤材料合成生产，中间层为超细玻璃纤维，两边各有一层木浆纸。

滤纸必须要有足够的强度，在正常使用情况下不能发生变形，滤纸必须要有HV的标记和原产地证明；3.3单支滤芯过滤面积不小于26m2；3.4过滤精度空气中的灰尘≥2μm时，过滤效率为99.99%；3.5耐潮湿，湿度<85%时能正常运行，短时间（雨雾）<100%相对湿度下正常运行；3.6阻力损失小，一般初始值△P初≤150Pa，在运行到末期时滤芯阻力不能大于1000Pa；3.7在正常工作条件下使用，滤筒寿命为24个月左右；3.8滤材颜色为白色；3.9滤筒外表：上下端盖、两侧骨架均需防腐处理，不易生锈；3.10滤芯下部安装孔必须有橡胶垫进行密封。

LFZK型自洁式空气过滤器使用说明书LFZK自洁式空气过滤器，请参照说明书使用要求。

保证过滤器以优良的性能正常运行，并合理的使用，正常的操作，科学的管理与维护。

1、概述LFZK系列气动自洁式空气过滤器是机电一体化设备，在微型计算机的控制下自动实现空气的过滤和过滤元件的自动清洁。

在过滤元件的自动清洁的过程中，LFZK空气过滤器照常工作。

过滤器的阻力损失较小。

小型自洁式过滤器初阻力损失小于750PaLFZK型适应空气湿度范围广,任何潮湿多雾地区,其运行也不受影响.自耗压缩空气量极小,仅为0.2m³/min(吸入状态) 占地面积小,大型LFZK型采用多层结构,并不多占地.LFZK型为积木组装式结构,对于客户的特殊要求均能满足.过滤元件的使用寿命长,更换为12~18个月.1、结构及工作原理简介2.1结构LFZK-400型气动自洁式空气过滤器由钢结构框架、过滤箱体、出风口管、微机控制系统和自洁气源系统五部分组成。

过滤箱体的上部为净气室,下半部分为过滤筒,包括:文氏管、自洁系统(含电磁阀)等。

2.2工作原理2.2.1过滤过程空气经过过滤筒、由于重力、惯性扩散、静电、接触阻留等综合作用，灰尘沉降、堆积在过滤元件上，干净空气经文氏管再到出风口送出。

2.2.2自洁过程空气过滤元件上的灰尘，用定时或定差压的方式，由微电脑自动控制，依次对过滤筒反吹，，将沉降物的颗粒灰尘吹落到大气中，每次仅一组（五个）过滤筒处于自洁过程，间隔时间为60秒，其它过滤筒仍处于正常过滤工作状态，ZKG照常运行。

3、电控系统LFZK型气动自洁式空气过滤器的控制系统，采用全数字控制，它可长期运行，具有工作稳定，控制精度高，并可根据生产情况修改程序等特点。

所有的控制回路用一台可编程序控制器来完成，由电脑输出的指令信号使电磁阀开闭，从而开闭自洁气源，达到过滤器自洁的目的。

3.1正常工作的三种状态3.1.1自动方式当系统需要采用自动方式时，将方式开关处在“自动方式”的位置上，此时过滤器按定时状态工作3.1.2差压方式当系统的阻力损失超过预设定值时，差压控制器开始动作。

简述自洁式空气过滤器的工作过程。

1.工作原理：在压缩机吸气负压的作用下，ZKL吸入周围环境空气，由于重力、静电、接触阻力留、惯性扩散等综合作用，空气中的灰尘沉积在过滤筒滤料的外表面，清洁空气在净气室汇合，经出气管进入压缩机。

当PLC发出自洁指令，电磁阀会瞬间打开约0.1~0.2秒，送出一股脉冲气流，经喷射、反吹的作用把过滤筒外表面的积灰吹掉。

这种反吹自洁过程的间断的，每次仅三到四个滤筒处于反吹自洁状态，其余更多的筒子仍在继续工作。

所以ZKL具有在线自洁功能，保证空压机连续工作。

2．操作步骤：[1].对压缩空气的要求：压力：0.4～0.6Mpa温度：≤40℃压缩空气还应该是清洁、干燥、无油（净化压缩空气或氮气）。

[2]. 开机前清洁过滤器净气室，将净气室内擦拭干净后，再用湿面粉团进行沾灰。

[3]. 定期清洗进气保护网ZKL过滤器使用一段时间后，进气保护网上会沾有灰尘杂物，导致过滤阻损增加大于2000Pa时，应清洗进气保护网。

应用水清洗，使用胶管冲洗进气保护网时，应避免水溅到滤筒上。

[4]. 滤筒的清洗为了保养和维护好过滤器，本过滤器采用压缩空气脉冲反吹方式，使滤筒清灰自洁，每次一个电磁阀动作，3 个或4 个滤筒同时反吹。

自洁方式有定时、压差和手动三种方式可供选择。

[5].为了防止滤筒反吹掉下来的灰尘被临近滤筒吸附上，采用了如下三个措施：①增大滤筒间距；②各反吹滤筒组之间设隔板；③滤筒低过滤流速。

[6] 滤筒的更换为了保证过滤器可靠的工作，有效保护空气压缩机，滤筒一般工作1 年左右应该更换。

[7] 特别注意事项：a.严禁高效过滤筒外包装（尼龙袋）未拆开就开机，否则造成的后果由用户自负。

b.将净气室内擦拭干净后，再用湿面粉团进行沾灰。

分别由操作人员和检查人员确认净气室内无任何灰尘和杂物后方能开车运行。

c.本空气过滤器结构设计压差为-3000pa，如果超过该压差使用将会造成设备损坏，当压差接近-2000pa 时,应及时处理或更换滤筒。

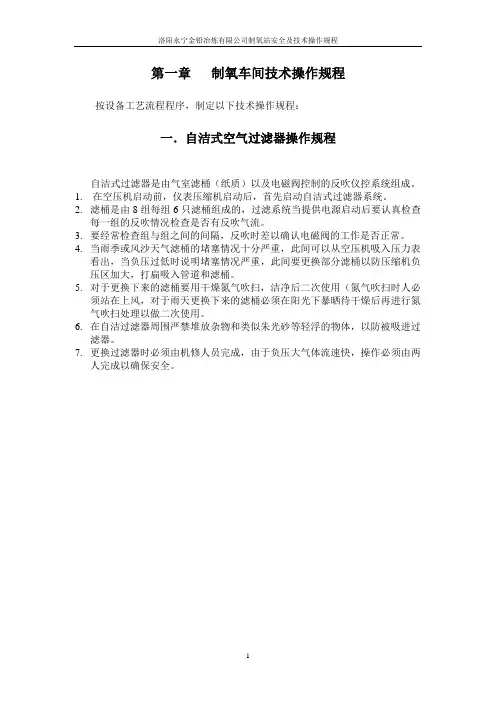

第一章制氧车间技术操作规程按设备工艺流程程序，制定以下技术操作规程：一．自洁式空气过滤器操作规程自洁式过滤器是由气室滤桶（纸质）以及电磁阀控制的反吹仪控系统组成。

1.在空压机启动前，仪表压缩机启动后，首先启动自洁式过滤器系统。

2.滤桶是由8组每组6只滤桶组成的，过滤系统当提供电源启动后要认真检查每一组的反吹情况检查是否有反吹气流。

3.要经常检查组与组之间的间隔，反吹时差以确认电磁阀的工作是否正常。

4.当雨季或风沙天气滤桶的堵塞情况十分严重，此间可以从空压机吸入压力表看出，当负压过低时说明堵塞情况严重，此间要更换部分滤桶以防压缩机负压区加大，打扁吸入管道和滤桶。

5.对于更换下来的滤桶要用干燥氮气吹扫，洁净后二次使用（氮气吹扫时人必须站在上风，对于雨天更换下来的滤桶必须在阳光下暴晒待干燥后再进行氮气吹扫处理以做二次使用。

6.在自洁过滤器周围严禁堆放杂物和类似朱光砂等轻浮的物体，以防被吸进过滤器。

7.更换过滤器时必须由机修人员完成，由于负压大气体流速快，操作必须由两人完成以确保安全。

二．空压机操作规程准备工作：1．向空压机仪表系统送电，通知配电室向各工艺系统送电，通知水泵房启动水泵，向各系统送水，保持管网不小于0.4mPa压力。

2．仪表空压机的准备和启动A：向仪表空压机送水，并检查油位不小于1/2油位。

打开仪表空压机的进出水阀，同时打开进气阀和放空阀。

B：打开通向仪表气缓冲罐的进气阀，稍开储气罐的排污阀。

C：打开干燥器的进、排气阀，干燥器启动按钮放置自动位。

D：盘车，轻松止。

此间启动仪表空压机，按启动按钮，观察各排放口仪表气有无杂质，手感冷却器后及气缸周围有无高温现象，若正常，渐关闭储气罐排污阀，渐打开送气阀，并缓慢关闭放空阀。

E：当压力到0.7—0.8mPa时，压缩机进气阀自动关闭，并处于轻负荷运转，当压力低于设定值（正常0.6mPa）,进气阀自动打开，排气压力又恢复到设定值，如此周而复始。

3．气路准备：向空压机各仪表送气，并调试空压机气动放空阀，观察其行程开关自如。

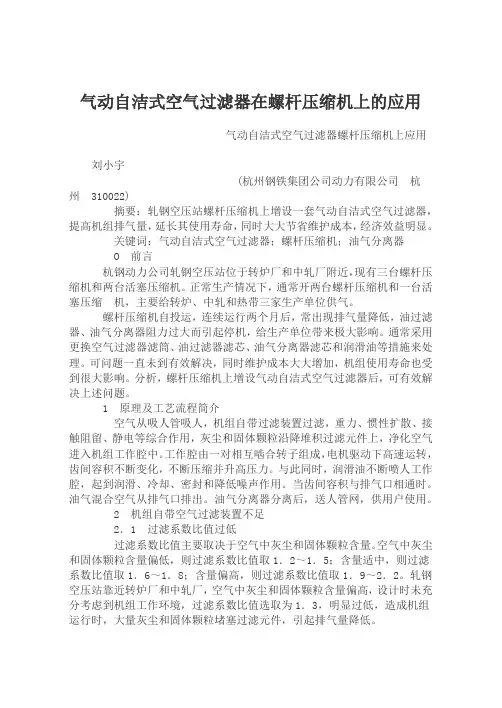

气动自洁式空气过滤器在螺杆压缩机上的应用气动自洁式空气过滤器螺杆压缩机上应用刘小宇(杭州钢铁集团公司动力有限公司杭州 310022) 摘要：轧钢空压站螺杆压缩机上增设一套气动自洁式空气过滤器，提高机组排气量，延长其使用寿命，同时大大节省维护成本，经济效益明显。

关键词：气动自洁式空气过滤器；螺杆压缩机；油气分离器O 前言杭钢动力公司轧钢空压站位于转炉厂和中轧厂附近，现有三台螺杆压缩机和两台活塞压缩机。

正常生产情况下，通常开两台螺杆压缩机和一台活塞压缩机，主要给转炉、中轧和热带三家生产单位供气。

螺杆压缩机自投运，连续运行两个月后，常出现排气量降低，油过滤器、油气分离器阻力过大而引起停机，给生产单位带来极大影响。

通常采用更换空气过滤器滤筒、油过滤器滤芯、油气分离器滤芯和润滑油等措施来处理。

可问题一直未到有效解决，同时维护成本大大增加，机组使用寿命也受到很大影响。

分析，螺杆压缩机上增设气动自洁式空气过滤器后，可有效解决上述问题。

1 原理及工艺流程简介空气从吸人管吸人，机组自带过滤装置过滤，重力、惯性扩散、接触阻留、静电等综合作用，灰尘和固体颗粒沿降堆积过滤元件上，净化空气进入机组工作腔中。

工作腔由一对相互啮合转子组成，电机驱动下高速运转，齿间容积不断变化，不断压缩并升高压力。

与此同时，润滑油不断喷人工作腔，起到润滑、冷却、密封和降低噪声作用。

当齿间容积与排气口相通时。

油气混合空气从排气口排出。

油气分离器分离后，送人管网，供用户使用。

2 机组自带空气过滤装置不足2．1 过滤系数比值过低过滤系数比值主要取决于空气中灰尘和固体颗粒含量。

空气中灰尘和固体颗粒含量偏低，则过滤系数比值取1．2～1．5；含量适中，则过滤系数比值取1．6～1．8；含量偏高，则过滤系数比值取1．9～2．2。

轧钢空压站靠近转炉厂和中轧厂，空气中灰尘和固体颗粒含量偏高，设计时未充分考虑到机组工作环境，过滤系数比值选取为1．3，明显过低，造成机组运行时，大量灰尘和固体颗粒堵塞过滤元件，引起排气量降低。

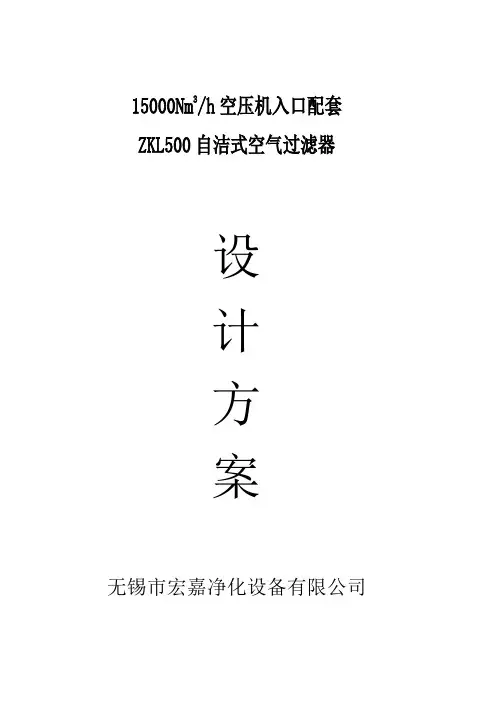

15000Nm3/h空压机入口配套ZKL500自洁式空气过滤器设计方案无锡市宏嘉净化设备有限公司目录一、设备特点及用途二、主要性能及参数三、设备供货清单四、技术资料设计审查与交付五、设备的交货期、交货地点六、设备制造标准七、设备监制与检验八、设备的油漆、包装、运输九、设备的开箱验收十、设备安装、调试与验收十一、产品质量承诺十二、售后服务十三、违约责任一、设备特点及用途1、概述自洁式空气过滤器是工业发达国家上世纪70年代开发的新型设备，其最大的特点是结构简单，维护使用方便。

国内厂家生产自洁式空气过滤器仅有10多年历史。

无锡市宏嘉净化设备有限公司拥有我国最早设计自洁式空气过滤器的设计人，高水准的设计及先进的配置，保证了宏嘉的ZKL自洁式空气过滤器是高品质的产品。

空气过滤器在60～70年代使用的是卷帘式。

到了80年代，布袋式过滤器被广泛应用。

随着各行各业对空气要求的进一步提高，自洁式空气过滤器应运而生。

90年～95年应用于空压站，96年～2001年发展到制氧行业，2002年发展到了高炉鼓风机的配套。

与其他过滤器相比较，有着重量轻、阻力小、精度高、使用方便等。

主要有三大特点.2、ZKL的特点2.1一级粗过滤。

主要作用是防止鸟类及其它外部飘来的物品堵塞过滤器，减轻二级过滤器的负担，延长二级过滤器的使用寿命。

2.2二级过滤器是自洁式过滤器的核心部件，所以我们选用世界知名厂家——美国HV公司生产的滤料。

这种过滤纸与其它滤纸的区别是：它在专业自动流水线上用二种三层不同的过滤材质进行合成，即中间一层超细玻璃棉，两边各有一层木浆纸。

超细玻璃棉的主要作用是为增加强度，它能经受住0.4～0.6MPa的气压反吹，且有防水的功能；木浆纸的主要作用是增加过滤效率。

另外，它采用新工艺对每种滤纸进行上浆处理（浸液处理），利用特别的浸液工艺，促使毛细孔的有效率达到90%以上。

而一般的只有30～40%左右。

同样的过滤面积，它们的过滤量完全不一样。

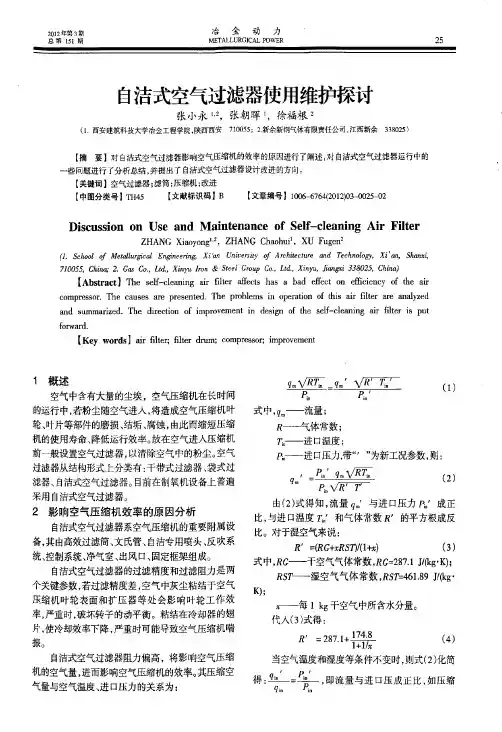

自洁式空气过滤器使用维护探讨
张小永1,2张朝晖1徐福根2
1.西安建筑科技大学冶金工程学院，陕西西安710055；2新余新钢气体有限责任公司，江西新余338025
[摘要]对自洁式空气过滤器影响空气压缩机的效率的原因进行了阐述，对自洁式空气过滤器运行中的一些问题进行了分析总结，并提出了自洁式空气过滤器设计改进的方向。

空气过滤器；滤筒；压缩机；改进
TH45B1006-6764(2012)03-0025-02
D i s cus s i on on U s e and M ai nt enance of Sel f-cl eani ng A i r Fi l t er
ZH A N G X i aoyong ZH AN G Chao hui X U Fugen
2012-01-05作者简介：张小永（1974-），男，西安建筑科技大学工程硕士在读，现从事制氧生产管理工作。

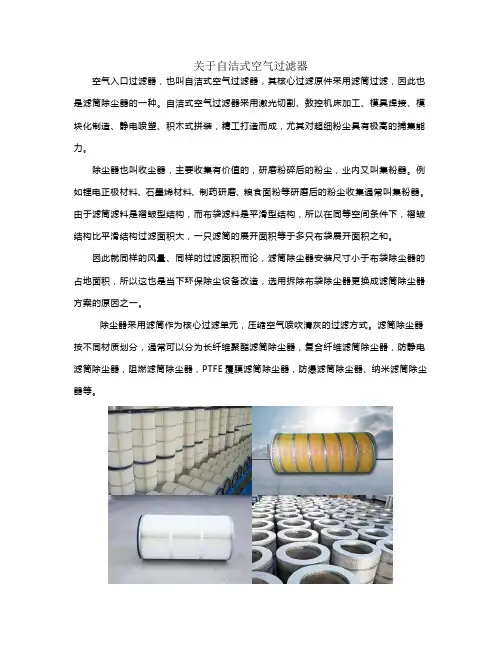

关于自洁式空气过滤器空气入口过滤器，也叫自洁式空气过滤器，其核心过滤原件采用滤筒过滤，因此也是滤筒除尘器的一种。

自洁式空气过滤器采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装，精工打造而成，尤其对超细粉尘具有极高的捕集能力。

除尘器也叫收尘器，主要收集有价值的，研磨粉碎后的粉尘，业内又叫集粉器。

例如锂电正极材料、石墨烯材料、制药研磨、粮食面粉等研磨后的粉尘收集通常叫集粉器。

由于滤筒滤料是褶皱型结构，而布袋滤料是平滑型结构，所以在同等空间条件下，褶皱结构比平滑结构过滤面积大，一只滤筒的展开面积等于多只布袋展开面积之和。

因此就同样的风量、同样的过滤面积而论，滤筒除尘器安装尺寸小于布袋除尘器的占地面积，所以这也是当下环保除尘设备改造，选用拆除布袋除尘器更换成滤筒除尘器方案的原因之一。

除尘器采用滤筒作为核心过滤单元，压缩空气喷吹清灰的过滤方式。

滤筒除尘器按不同材质划分，通常可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，PTFE覆膜滤筒除尘器，防爆滤筒除尘器、纳米滤筒除尘器等。

过滤过程：含尘空气经空气压缩机吸气作用，从一级粗过滤箱吸入，经过高效过滤筒由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈进入文氏管，到净气室汇合到集气口，再从净气出口管被空压机吸入。

自洁过程：含尘空气经过滤后，尘埃被吸附在高效过滤筒上，由PLC 按设定时间顺序进行反吹自洁过程，当阻损值超过600 帕时，由PLC 按差压顺序控制反吹自洁过程（反吹时间为0.1-0.2 秒），其它高效过滤筒照常工作，尘埃被反吹自洁下来。

具体工作原理：空气入口过滤器设有一级保护钢网、二级纤维过滤棉、三级高效滤筒。

气流中大部分粗、中粉尘颗粒在重力、惯性作用下沉淀到除尘器集尘抽屉里，细微粉尘附着在滤筒表面，洁净空气平行穿行进入洁净室，之后进入动力设备。

含尘废气进入除尘器进风口后，由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度细、密度小的尘粒，通过扩散和筛滤等组合效应，沉积在滤筒滤料的外表面上而被拦截，洁净的气体穿透滤料内壁，进入洁净室由排气管经风机抽出;过滤元件滤筒的阻力，会随着滤料表面粉尘积累层厚度的增加而增大。

自洁式过滤器性能特点自洁式过滤器是一种高效的过滤声，主要应用于工业中的污水处理、自来水处理、海水淡化、食品加工等领域。

与传统过滤器相比，自洁式过滤器具有很多独特的优点。

本文将对自洁式过滤器的性能特点进行详细介绍。

1. 自洁式过滤器的清洗效率高相比传统过滤器，自洁式过滤器具有更高的清洗效率。

自洁式过滤器在清洗过程中会抖动滤网，去除滤网上的污垢和颗粒物。

同时，自洁式过滤器可以更快速和更有效地清洗滤网，从而减少工序时间和维护成本。

2. 自洁式过滤器的过滤效率高自洁式过滤器不仅在清洗方面更加高效，其过滤效率也相对较高。

自洁式过滤器的过滤器网由特殊材料制成，可以有效过滤污水、石头、沙子、叶子等大颗粒物。

因此，自洁式过滤器具有更高的过滤精度和过滤效率，能够有效地提高工业生产效率。

3. 自洁式过滤器的维护成本低自洁式过滤器的维护成本相对传统过滤器较低。

自洁式过滤器的滤网可以多次使用，不必经常更换，以减少更换频率和材料成本。

此外，自洁式过滤器通过自动清洗可以延长滤网的使用寿命，从而减少更换和修理的频率。

4. 自洁式过滤器的运行稳定性高自洁式过滤器的工作原理是通过水压或电压等机械原理实现清洗，同时由于它被设计为自动清洗，使得其具有较高的运行稳定性。

5. 自洁式过滤器的使用寿命长相比传统过滤器，自洁式过滤器的使用寿命更长。

自洁式过滤器的设计结构较为简单，不易损坏和磨损。

同时，自洁式过滤器的滤网材料也经过特殊处理，使其更加耐用，使用寿命更长。

结论综上所述，自洁式过滤器在清洗效率、过滤效率、维护成本、运行稳定性和使用寿命等方面都具有独特的优点，是一种高效、经济、稳定的过滤器类型。

未来，随着科学技术的进步和工业市场对过滤器的增长需求，自洁式过滤器的应用前景将会更加广阔。

自洁式空气过滤器原理自洁式空气过滤器是一种能够自动清洁并重复使用的空气过滤器。

其原理是通过一系列的技术手段，使空气在通过过滤器时能够有效地去除污染物，并在一定条件下将这些污染物从过滤器上清除，从而保持过滤器的过滤效果。

自洁式空气过滤器的工作原理主要包括以下几个方面。

首先是粗滤作用。

自洁式空气过滤器通常分为粗过滤和细过滤两个阶段，粗过滤阶段的主要目的是去除大颗粒的污染物，如灰尘、纤维等。

这一阶段通常采用高效的空气过滤网，其网眼大小能够有效地阻隔比较大的颗粒。

其次是细滤作用。

细过滤阶段的目的是去除空气中的细小颗粒物，如PM2.5、细菌、病毒等。

这一阶段通常采用高效静电滤网或活性炭等材料，通过静电吸附或化学吸附的方式将细小颗粒物吸附在滤网上。

然后是自洁作用。

在空气通过过滤器时，其中的颗粒物会附着在过滤器的表面。

为了保持过滤效果，自洁式空气过滤器会定期进行自动清洁。

这一过程通常采用高压气流或者机械刷子的方式，将附着在过滤器上的污染物清除掉。

有些自洁式空气过滤器还具有自动感知污染物的能力，能够在污染物达到一定程度时主动进行清洁。

最后是再生作用。

有些自洁式空气过滤器还具有再生功能，即在清洁完过滤器后，能够将清洁剂或者其他介质重新注入过滤器，使其恢复到最初的过滤效果。

这一过程通常是自动进行的，无需人工干预。

总的来说，自洁式空气过滤器通过粗滤、细滤、自洁和再生等环节，能够有效地去除空气中的污染物，并保持过滤效果的稳定。

它具有过滤效果好、可重复使用、无需人工干预等优点，适用于需要长时间过滤空气的环境，如医院、实验室、工厂等。

随着科技的发展，自洁式空气过滤器也在不断改进和升级，未来有望更好地满足人们对清洁空气的需求。

ZKG自洁式空气过滤器操作规程
1 结构及工作原理简介
1.1结构
ZKG-100型气动自洁式空气过滤器由钢结构框架、过滤箱体、出风口管、微机控制系统和自洁气源系统五部分组成。

过滤箱体的上部为净气室,下半部分为过滤筒,包括:文氏管、自洁系统(含电磁阀)等。

1.2工作原理
1.2.1过滤过程
空气经过过滤筒、由于重力、惯性扩散、静电、接触阻留等综合作用，灰尘沉降、堆积在过滤元件上，干净空气经文氏管再到出风口送出。

1.2.2自洁过程
空气过滤元件上的灰尘，用定时或定差压的方式，由微电脑自动控制，依次对过滤筒反吹，将沉降物的颗粒灰尘吹落到大气中，每次仅一组（六个）过滤筒处于自洁过程，间隔时间为30秒，其它过滤筒仍处于正常过滤工作状态，ZKG 照常运行。

1.2.3电控系统
ZKG-100型气动自洁式空气过滤器的控制系统，采用全数字控制，它可长期运行，具有工作稳定，控制精度高，并
可根据生产情况修改程序等特点。

所有的控制回路用一台可编程序控制器来完成，由电脑输出的指令信号使电磁阀开闭，从而开闭自洁气源，达到过滤器自洁的目的。

2 运行及保养
2.1运行
当压缩机启动后，ZKG的过滤功能即自动投入运行。

2.1.1合上仪表箱220V/50HZ电源，使仪表处于工作状态。

2.1.2起动提供自洁气源的TRE-40N型压缩机，此时ZKG即自动进入气动自洁过滤的运行状态。

2.2保养
尽可能保持ZKG周围环境卫生,在有条件的情况下尽可能绿化植物或植草坪.
在一般情况下,半年左右应更换一次过滤筒,订购相同的型号的过滤筒作为备品备件.
3、可能发生的故障及其排除方式。

两种空气过滤器的性能比较及改进措施尚恩清【摘要】本文对两种空压机机前过滤器进行了简要介绍,并分别从过滤效果、使用寿命、吸风口、大气环境和滤料等方面的特性进行了比较分析,最后对自洁式过滤器使用中出现的问题提出了维护办法.【期刊名称】《风机技术》【年(卷),期】2011(000)002【总页数】5页(P74-78)【关键词】空气过滤器;脉冲;过滤桶阻力;过滤反吹【作者】尚恩清【作者单位】山西临汾钢铁公司新兴实业公司【正文语种】中文【中图分类】TU834.8+30 引言透平空压机、鼓风机等高速运转的机器，进气管前一般均配有各类空气过滤器，以保证吸入原料气的洁净。

空气过滤器作为洁净空气的设备，其性能指标的好坏直接影响着压缩机与后续生产工艺系统的高效、稳定运行。

我厂空压机前过滤器经过了几次更新换代，分别经过了履带式、振动型过滤布过滤、脉冲反吹布袋式和反吹环布袋式到现今使用的自洁式空气过滤器。

滤料从过滤布、普通过滤布袋到防水防蚀过滤布袋、防水防蚀过滤筒。

空气过滤效果由劣渐优、大幅度提高。

但从目前使用的反吹环布袋式与自洁式空气过滤器仍存在不少问题，对空压、空分系统带来不同程度的不良影响。

现就我公司目前使用的DHK-40型反吹环布袋式与自洁式空气过滤器使用情况做一比较。

1 原理介绍1.1 DHK-40型反吹环布袋式布袋除尘器是一种干式除尘装置,它适用于捕集细小、干燥非纤维性粉尘。

结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。

DHK-40型反吹环布袋式过滤器，空气自上部吸风口吸入，经过布袋内部过滤、形成内尘层与集尘层，过滤掉0.1μm以上的浮沉颗粒，过滤效果达99%以上，当集尘层厚度达一定程度时，过滤器阻力达1.2kPa以上，反吹风机启动提供10kPa 以上反吹气源，通过控制仪控制左右两组反吹环上下循环自动运行，使集尘层上的灰尘在反吹压力及重力惯性作用下，落入集灰室，排出室外。

清灰方式采用气环反吹，是在内滤式圆型滤袋的外侧，贴近滤袋表面设置一个中空带缝的圆环，圆环可上下运动,并与压缩空气或高压风机管道相接，由圆环上内侧的缝状喷嘴喷出的高速气流，把沉积于滤袋内侧的粉尘层清落。

自洁式空气过滤器原理引言：空气污染已经成为当今社会的重要问题之一，对人类健康产生了严重的威胁。

为了改善空气质量，许多人开始关注空气净化器。

而其中一种被广泛应用的净化器类型就是自洁式空气过滤器。

本文将介绍自洁式空气过滤器的原理及其工作过程。

一、自洁式空气过滤器的原理自洁式空气过滤器是一种能够自动清洁过滤网的净化器。

其原理是通过一种特殊的材料和结构设计，使得空气中的污染物能够被捕捉并存储在过滤网中，然后通过一种自动清洁机制将这些污染物清除。

二、自洁式空气过滤器的工作过程1. 捕捉污染物：自洁式空气过滤器的过滤网通常由一种特殊的纤维材料制成，这种材料具有较高的表面积和多孔结构。

当空气通过过滤网时，其中的微小颗粒物、细菌和病毒等污染物会被捕捉在纤维材料表面。

2. 存储污染物：捕捉到的污染物会暂时存储在过滤网上。

由于过滤网的特殊结构，污染物很容易附着在纤维上，并且不会因为震动或空气流动而脱落。

3. 自动清洁：当过滤网上的污染物达到一定数量时，自洁机制会自动启动。

一种常见的清洁方式是通过强力的气流或震动使得过滤网上的污染物脱落，并通过排气口排出净化后的空气。

4. 循环净化：清洁后的空气再次通过过滤网，如此循环往复，直到达到预定的净化效果。

这种自洁式的循环净化过程可以持续进行，不需要人工干预。

三、自洁式空气过滤器的优势1. 高效净化：自洁式空气过滤器能够捕捉和清洁空气中的微小颗粒物和有害物质，提供高效的空气净化效果。

2. 长效使用：由于自洁机制的存在，过滤网上的污染物可以定期清洁，使得过滤器的使用寿命更长。

3. 低能耗：自洁式空气过滤器的自动清洁机制通常采用低能耗的方式，不会对能源消耗造成过大负担。

4. 便捷维护：由于过滤网的自动清洁，用户只需定期清理排出的污染物即可，无需频繁更换过滤网。

结论：自洁式空气过滤器通过特殊的材料和结构设计，实现了自动捕捉、存储和清洁空气中的污染物。

其工作原理简单而高效，为人们提供了更健康的室内空气环境。
