驱动桥设计知识点一、引言驱动桥作为汽车动力系统中的重要组成部分，承担着将发动机的动力传递到汽车的驱动轮上的重要任务。
在驱动桥的设计中，需要考虑到各种因素，如驱动方式、扭矩分配、差速器的作用等。
本文将介绍驱动桥设计的几个关键知识点。
二、驱动方式1. 前驱动桥前驱动桥是指驱动力传递到车辆前轮的设计方式。
它具有结构简单、空间利用率高等优点，常用于小型、紧凑型汽车。
前驱动桥的设计需要考虑到动力输出的效率、车辆转向的稳定性等因素。
2. 后驱动桥后驱动桥是指驱动力传递到车辆后轮的设计方式。
相比于前驱动桥，后驱动桥具有更好的操控性能和牵引力，适用于大型、高性能汽车。
后驱动桥的设计需要注意驱动力和刹车力的分配，以保证车辆的平稳行驶。
3. 四驱动桥四驱动桥是指同时将动力传递到四个车轮的设计方式。
四驱动桥通常应用于越野车和SUV等需要在复杂路况下保持优良牵引力的车辆。
在四驱动桥的设计中，需要考虑到前后桥之间的扭矩分配以及前后轴之间的差速器的作用。
三、扭矩分配在驱动桥的设计中，扭矩分配是一个关键的问题。
合理的扭矩分配可以使车辆在加速、转向和刹车时保持稳定。
一般情况下，驱动桥会根据车辆的重心、车轮的抓地力以及车辆的操控需求来进行扭矩的分配。
四、差速器差速器是驱动桥中的重要组成部分，它起到了将扭矩分配到两个驱动轮上的作用。
差速器可以通过不同的齿轮传动来实现扭矩的分配，同时还可以允许车轮在行驶过程中的差速旋转，提高车辆的操控性能和通过性能。
五、总结驱动桥作为汽车动力系统中的重要组成部分，在车辆的性能和稳定性方面起着至关重要的作用。
驱动桥的设计需要考虑到驱动方式、扭矩分配以及差速器的作用等多个因素。
通过合理的设计和创新，可以为汽车提供更好的操控性能和驾驶体验。
本文介绍了驱动桥设计的几个关键知识点，希望能为读者对驱动桥设计提供一定的了解和参考。
汽车技术的不断发展和创新将进一步推动驱动桥设计的进步，提升汽车的性能和安全性。

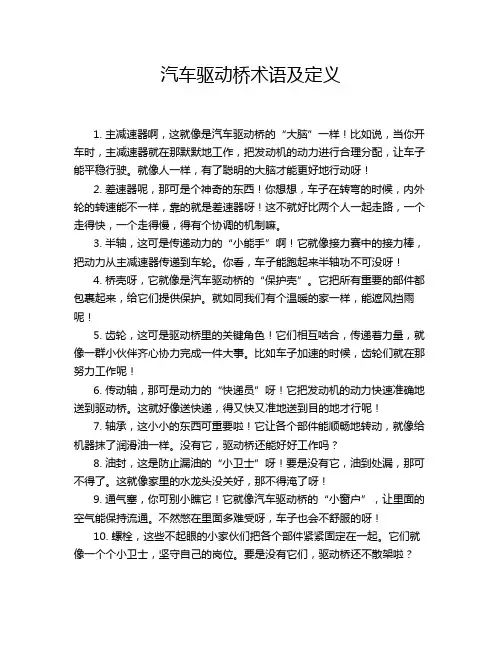

汽车驱动桥术语及定义1. 主减速器啊，这就像是汽车驱动桥的“大脑”一样！比如说，当你开车时，主减速器就在那默默地工作，把发动机的动力进行合理分配，让车子能平稳行驶。
就像人一样，有了聪明的大脑才能更好地行动呀！2. 差速器呢，那可是个神奇的东西！你想想，车子在转弯的时候，内外轮的转速能不一样，靠的就是差速器呀！这不就好比两个人一起走路，一个走得快，一个走得慢，得有个协调的机制嘛。
3. 半轴，这可是传递动力的“小能手”啊！它就像接力赛中的接力棒，把动力从主减速器传递到车轮。
你看，车子能跑起来半轴功不可没呀！4. 桥壳呀，它就像是汽车驱动桥的“保护壳”。
它把所有重要的部件都包裹起来，给它们提供保护。
就如同我们有个温暖的家一样，能遮风挡雨呢！5. 齿轮，这可是驱动桥里的关键角色！它们相互啮合，传递着力量，就像一群小伙伴齐心协力完成一件大事。
比如车子加速的时候，齿轮们就在那努力工作呢！6. 传动轴，那可是动力的“快递员”呀！它把发动机的动力快速准确地送到驱动桥。
这就好像送快递，得又快又准地送到目的地才行呢！7. 轴承，这小小的东西可重要啦！它让各个部件能顺畅地转动，就像给机器抹了润滑油一样。
没有它，驱动桥还能好好工作吗？8. 油封，这是防止漏油的“小卫士”呀！要是没有它，油到处漏，那可不得了。
这就像家里的水龙头没关好，那不得淹了呀！9. 通气塞，你可别小瞧它！它就像汽车驱动桥的“小窗户”，让里面的空气能保持流通。
不然憋在里面多难受呀，车子也会不舒服的呀！10. 螺栓，这些不起眼的小家伙们把各个部件紧紧固定在一起。
它们就像一个个小卫士，坚守自己的岗位。
要是没有它们，驱动桥还不散架啦？我的观点结论就是：这些汽车驱动桥术语虽然听着专业，但其实都和我们日常生活中的很多东西类似，理解起来并不难呀！它们共同协作，让我们的车子能安全、稳定地行驶。
汽车驱动桥必参考知识分解什么是汽车驱动桥汽车驱动桥（Axle）是指汽车的动力传输装置之一，通常被称为“桥”。
汽车的发动机通过变速箱输入动力，然后通过驱动桥传递至车轮，从而让车辆运动。
驱动桥由多个部件组成，包括传动轴、齿轮、轴承等。
驱动桥的类型根据传动方式和车辆驱动轮数，驱动桥可以分为以下几种类型：前驱桥前驱桥（Front Axle）是指驱动力由发动机通过变速箱传送至车辆前轮，并驱动车辆前轮前进的驱动桥。
前驱桥通常用于小型车辆，有很好的燃油经济性。
后驱桥后驱桥（Rear Axle）是指驱动力由发动机通过变速箱传送至车辆后轮，并驱动车辆后轮前进的驱动桥。
后驱桥的功率传递效率比前驱桥高，因此常用于大型车辆、运输车辆等。
四驱桥四驱桥（Four-wheel drive Axle）是指汽车同时具备前后轮驱动力，可以通过四个车轮驱动车辆前进。
四驱桥可以提高车辆通过性能，常用于越野车、SUV等。
前后驱混合桥前后驱混合桥（4WD）可以同时运用前后驱系统优点，具有很好的越野性能，常见于军用车辆、越野车等。
驱动桥的部件驱动桥主要包括传动轴、齿轮、轴承等部件：传动轴传动轴是驱动桥的主要组成部分，将驱动力从发动机经过变速箱传输到车轮。
传动轴通常由多个组成部分构成，包括输入轴、输出轴、中间轴等。
齿轮齿轮是驱动桥中的一个重要部分，可以将驱动力从一个部分传递至另一个部分。
驱动桥中有多个齿轮组成一个齿轮系，根据不同的传动比，可以实现不同的转速和扭矩输入输出，从而让车辆工作在不同的工况下。
轴承轴承是驱动桥中的另一个重要部分，它承受着传动轴和齿轮的转动力。
轴承材料常用的有钢、塑料、陶瓷等。
驱动桥的维护和保养驱动桥作为汽车的重要部件之一，需要定期进行维护和保养。
以下是一些常见的维护和保养方法：更换油脂驱动桥在工作中会产生大量的摩擦和热量，时间一长会导致油脂老化、变质，影响驱动桥的正常工作。
因此，需要定期更换驱动桥中的油脂，保持其正常工作。
单元五驱动桥（客观题部分）一、填空1. 驱动桥一般是由、、、。
2. 驱动桥的功用是将由万向传动装置传来的发动机转矩传给驱动车轮，并经、改变方向，使汽车行驶，而且允许左右驱动车轮以不同的转速旋转。
3. 对于发动机横向布置的汽车，单级主减速器采用一对齿轮即可。
4. 从动锥齿轮的调整包括从动锥齿轮的调整和主、从动锥齿轮之间的的调整。
5. 为了提高汽车通过坏路面的能力，可采用差速器。
6. 防滑差速器是特意增加内摩擦力矩，使转的慢的驱动轮（驱动桥）获得的转矩，转的快的驱动轮（驱动桥）获得的转矩，提高了汽车通过坏路面的能力。
7. 驱动桥壳既是传动系的组成部分，同时也是的组成部分。
8. 托森差速器由差速器壳、个蜗轮、根蜗轮轴、个直齿圆柱齿轮及前、后轴蜗杆组成。
答案：1. 主减速器、差速器、半轴、桥壳2. 降速增矩、动力传动3. 圆柱4. 轴承预紧度、啮合间隙5. 防滑6. 大、小7. 行驶系8. 六个蜗轮、六根蜗轮轴、十二二、选择1. 驱动桥行驶时驱动桥有异响，脱档滑行时异响减弱或消失说明：A 圆锥和圆柱主从动齿轮、行星齿轮、半轴齿轮啮合间隙过大B主动锥齿轮轴承松旷C差速器行星齿轮半轴齿轮不匹配D 车轮轮毂轴承损坏，轴承外圈松动2. 汽车直线行驶时无异响，当汽车转弯时驱动桥处有异响说明：A主、从动锥齿轮啮合不良B差速器行星齿轮半轴齿轮不匹配，使其啮合不良C制动鼓内有异物D齿轮油加注过多3. 行驶时驱动桥有异响，脱档滑行时亦有异响说明：A半轴齿轮花键槽与半轴的配合松旷B主动圆柱齿轮轴承松旷C差速器十字轴轴颈磨损D轴承处过热答案：1.A 2.B 3.B三、判断1. 整体式驱动桥与非独立悬架配用。
( )2. 断开式驱动桥与非独立悬架配用。
( )3. 要先进行轴承预紧度的调整，再进行锥齿轮啮合的调整。
( )4. 锥齿轮啮合调整时，啮合间隙首要，啮合印痕次要，否则将加剧齿轮磨损。
( )5. 汽车直线行驶时，两半轴存在转速差。
了解轮胎尺寸常见的标准轮胎尺寸有以下二种：1. 315/80R22.52. 10.00R20更多详细内容如图所示：举例1：315/80R22.5A轮胎名义断面宽度（mm）B名义高宽比C子午线结构代号D轮辋名义直径（in）E 154/150M154: 负荷指数（单胎）150: 负荷指数（双胎）M : 速度级别下表给出了负荷指数与速度级别所对应的值F层级G无内胎轮胎H可刻沟标识I花纹名称J带束层缠绕方向K轮胎滚动方向举例2：10.00R20A轮胎名义断面宽度（in）B结构代号。
“-”为斜交结构代号，“R”为子午结构代号C轮辋名义直径（in）D 154/150M154: 负荷指数（单胎）150: 负荷指数（双胎）M : 速度级别下表给出了负荷指数与速度级别所对应的值E层级F无内胎轮胎G可刻沟标识H花纹名称I带束层缠绕方向J轮胎滚动方向轮胎外形尺寸S: 标准轮辋上测量的截面宽度H: 截面高度R: 自由半径R’:负载半径E: 双胎间距D: 自由直径(R x 2)Ø:轮辋直径如一条轮胎的规格为205/55/R16 91V205——指的是轮胎宽度为205 mm。
55——指的是轮胎扁平比，即断面高度是宽度的55%。
R——指的是该轮胎为子午胎（这条胎内层为辐射胎制造方式）16——指的是轮辋直径是16英寸。
91——指的是负荷指数91，代表这条轮胎最大可承重615公斤，四条轮胎就是615×4=2460公斤。
V—指的是速度级别为240公里／小时。
附：1.轮胎载重指数：82－475，83－487 ，84－500，85－515，86－530，87－545，88－560，89－580 , 90-600, 91-615, 92-630, 93-650, 94-670太多了，就不一一列举，最大108-10002.轮胎安全速度记号表___(代码VS.安全速限)F 80公里／小时G 90公里／小时J 100公里／小时K 110公里／小时L 120公里／小时M 130公里／小时N 140公里／小时P 150公里／小时Q 160公里／小时R 170公里／小时S 180公里／小时T 190公里／小时U 200公里／小时H 210公里／小时V 240公里／小时ZR 240公里／小时以上轮胎规格7.50-16什么意思？490B 发动机型号：490B系列：490B轻卡生产厂家：浙江新柴动力发动机型号：浙江新柴动力490B汽缸数：4燃油种类：柴油汽缸排列形式：直列排量：2.54L排放标准：欧Ⅰ最大输出功率：45.6KW最大马力：62马力最大扭矩：152.9N·m最大扭矩转速：2000-2200发动机厂商：浙江新柴动力系列：490B轻卡发动机形式：直列、水冷、四冲程全负荷最低燃油耗率：238g/kW.h发动机净重：260KG发动机尺寸：698×541×690mm压缩比：18.5：1一米外噪音：额定转速：3200RPM汽缸行程：100mm汽缸缸径：90mm每缸气门数：点火次序：最大功率（kw/rpm) 108/6200 个个代表什么意思1.6L发动机最大功率89kW/6000rpm，最大扭矩155Nm/4000rpm 请问行家，这些数据是什么意思啊？89kW/6000rpm就是说：当发动机达到每分钟6000转时，它可以输出89千瓦功率155Nm/4000rpm 就是说：当发动机达到每分钟4000转时，它的输出力是155牛顿。
了解轮胎尺寸常见的标准轮胎尺寸有以下二种：1. 315/80R22.52. 10.00R20更多详细内容如图所示：举例1：315/80R22.5A轮胎名义断面宽度（mm）B名义高宽比C子午线结构代号D轮辋名义直径（in）E154/150M154: 负荷指数（单胎）150: 负荷指数（双胎）M : 速度级别下表给出了负荷指数与速度级别所对应的值F层级G无内胎轮胎H可刻沟标识I花纹名称J带束层缠绕方向K轮胎滚动方向举例2：10.00R20A轮胎名义断面宽度（in）B结构代号。
“-”为斜交结构代号，“R”为子午结构代号C轮辋名义直径（in）D154/150M154: 负荷指数（单胎）150: 负荷指数（双胎）M : 速度级别下表给出了负荷指数与速度级别所对应的值E层级F无内胎轮胎G可刻沟标识H花纹名称I带束层缠绕方向J轮胎滚动方向轮胎外形尺寸S: 标准轮辋上测量的截面宽度H: 截面高度R: 自由半径R’:负载半径E: 双胎间距D: 自由直径(R x 2)Ø:轮辋直径如一条轮胎的规格为205/55/R16 91V205——指的是轮胎宽度为205 mm。
55——指的是轮胎扁平比，即断面高度是宽度的55%。
R——指的是该轮胎为子午胎（这条胎内层为辐射胎制造方式）16——指的是轮辋直径是16英寸。
91——指的是负荷指数91，代表这条轮胎最大可承重615公斤，四条轮胎就是615×4=2460公斤。
V—指的是速度级别为240公里／小时。
附：1.轮胎载重指数：82－475，83－487 ，84－500，85－515，86－530，87－545，88－560，89－580 , 90-600, 91-615, 92-630, 93-650, 94-670太多了，就不一一列举，最大108-10002.轮胎安全速度记号表___(代码VS.安全速限)F 80公里／小时G 90公里／小时J 100公里／小时K 110公里／小时L 120公里／小时M 130公里／小时N 140公里／小时P 150公里／小时Q 160公里／小时R 170公里／小时S 180公里／小时T 190公里／小时U 200公里／小时H 210公里／小时V 240公里／小时ZR 240公里／小时以上轮胎规格7.50-16什么意思？型号：490B系列：490B轻卡生产厂家：浙江新柴动力发动机型号：浙江新柴动力490B汽缸数：4燃油种类：柴油汽缸排列形式：直列排量：2.54L排放标准：欧Ⅰ最大输出功率：45.6KW最大马力：62马力最大扭矩：152.9N·m最大扭矩转速：2000-2200发动机厂商：浙江新柴动力系列：490B轻卡发动机形式：直列、水冷、四冲程全负荷最低燃油耗率：238g/kW.h发动机净重：260KG发动机尺寸：698×541×690mm压缩比：18.5：1一米外噪音：额定转速：3200RPM汽缸行程：100mm汽缸缸径：90mm每缸气门数：点火次序：最大功率（kw/rpm) 108/6200 个个代表什么意思当汽车发动机转速到达6200转时发动机功率达到最大值108千瓦，或者说是发动机的最大功率108千瓦在发动机转速到达6200转时出现。
一般代表功率的单位还有个马力，1千瓦=1.36马力。
一般奸诈点的车厂商会用数值显示稍高一点的马力代替千瓦单位来欺骗外行消费者，楼主一定要注意这小细节！在看到不一致的功率单位时做个简单的小换算你就清楚了。
1.6L发动机最大功率89kW/6000rpm，最大扭矩155Nm/4000rpm 请问行家，这些数据是什么意思啊？89kW/6000rpm就是说：当发动机达到每分钟6000转时，它可以输出89千瓦功率155Nm/4000rpm 就是说：当发动机达到每分钟4000转时，它的输出力是155牛顿。
通俗一点说：发动机的输出端安上一个直径2米的轮子，当发动机达到每分钟4000转时，你用155牛顿的力抓住轮子边缘，就可以使发动机熄火你举起1公斤物体用的力是9.8牛顿轴荷分配编辑轴荷分配（Distribution of Axle Load）是指汽车的质量分配到前后轴上的比例，一般以百分比表示，它分为空载和满载两组数据。
它分为空载和满载两组数据。
轴荷分配在汽车定型后就已经确定，一般可在说明书上找到其数值。
轴荷分配在汽车设计的过程中一般要考虑到以下三个方面：力使轮胎均匀磨损、满足汽车主要性能的需要，还要顾及汽车的布置形式。
理论上理想的轴荷分配比例50:50，这个轴荷分配比例有利于轮胎的均匀磨损，保证汽车拥有较好的过弯特性和行驶稳定性。
前置后驱（FR）车型因发动机和驱动装置分别位于汽车前部和后部，更容易做到50:50的轴荷分配。
前置前驱（FF）的轿车，前轴轴荷最好占55%以上，以保证上坡时有足够的驱动力。
后轴为双胎的4x2载货汽车，共有六个轮胎，前后轴轴荷应分别为总质量的1/3和2/3。
后置后驱（RR ）的轿车，满载时后轴轴荷不应超过59%，以免轮胎超载和上坡向后倾翻。
按我国规定，座位数小于或等于9的载客汽车，不论空载、满载，其转向轴的轴荷不得小于30%，以保证转向轮具有足够的附着重量，使汽车保持转向的稳定性。
汽车质量在前后轴的轴荷分配一1、汽车的质量对汽车的动力性、燃油经济性、制动性、操纵稳定性等都有重要的影响。
在相同发动机的前提下，汽车的质量越大0-100m/s 的加速时间越长；行驶相同里程所消耗的燃油越多；由一定速度减小到零，在刹车时由于212E mv =（m 为汽车总质量），质量越大，能量越大，对刹车盘的制动性要求也越高；在其他条件一样的情况下，质量越大，在转弯时产生的离心惯性力也越大，影响操纵稳定性。
所以我们必须对汽车的质量予以重视。
2、汽车的质量参数包括汽车整备质量、载客量、装载质量、质量系数、汽车总质量、载荷分配。
下面重点介绍一下整车整备质量、汽车总质量、轴荷分配三个概念。
①整车整备质量：指车上带有全部装备（包括随车工具、备胎（约18公斤）等），加满燃油（35公斤）、水”）。
②汽车总质量：是指装备齐全、并按规定装满客、货的整车质量。
③轴荷分配：汽车质量在前后轴的轴荷分配是指汽车在空载或满载静止的情况下，前后轴对支撑平面的垂直负荷，也可以用占空载或满载总质量的百分比来表示。
二轴荷分配对轮胎寿命和汽车的使用性能有影响。
在汽车总布置设计时，轴荷分配应考虑这些问题：从各轮胎磨损均匀和寿命相近考虑，各个车轮的载荷应相差不大；为了保证汽车有良好的动力性和通过性，驱动桥应有足够大的载荷，而从动轴载荷可以适当减少；为了1138.219f r W W Kg+=保证汽车有良好的操纵稳定性，转向轴的载荷不应过小。
因此可以得出作为很重要的载荷分配参数，各使用性能对其要求是相互矛盾的，这要求设计时应根据对整车的性能要求、使用条件等，合理的选取轴荷分配。
汽车总体设计的主要任务：要对各部件进行较为仔细的布置，应较为准确地画出各部件的形状和尺寸，确定各总成质心位置，然后计算轴荷分配和质心位置高度，必要时还要进行调整。
此时应较准确地确定与汽车总体布置有关的各尺寸参数，同时对整车主要性能进行计算，并据此确定各总成的技术参数，确保各总成之间的参数匹配合理，保证整车各性能指标达到预定要求。
汽车的驱动形式与发动机位置、汽车结构特点、车头形式和使用条件等对轴荷分配有显著影响。
如发动机前制前驱乘用车和平头式商用车前轴负荷较大，而长头式货车前轴负荷较小。
常在坏路上行驶的越野汽车，前轴负荷应该小些。
乘用车和汽车设计者考虑汽车负载状态，是依据有关国家标准执行的。
当总体布置进行轴荷分配计算不能满足预定要求时，可通过重新布置某些总成、部件（如油箱，备胎、蓄电池等）的位置来调整。
必要时，改变轴距也是可行的方法之一。
前轮驱动与后轮驱动只与汽车整体布置有关，多数轿车采用前轮驱动方式，将发动机、变速器和驱动器联成一体，布置在汽车前方，可省略传动轴，提高汽车操纵的稳定性。
后轮驱动是少数轿车布置的形式，有利于轴荷分配和操纵机构布置。
前轮驱动或后轮驱动本身不会对制动的表现有大的影响，对汽车制动的主要影响是汽车前后轴荷的变化。
地面对前、后车轮上的法向反作用力数值等于车轮的垂直载荷，制动时法向反作用力影响作用在车轮上的摩擦力大小。
汽车静止时前后轴荷是平衡的，法向反作用力是均衡分布的。
但在制动过程中，由于汽车惯性力的作用，轴间的载荷会重新分配。
在制动过程中，汽车受惯性影响向前冲，前轮负荷大幅度增大；后轮载荷大幅度减少。
轴距：是通过车辆同一侧相邻两车轮的中点，并垂直于车辆纵向对称平面的二垂线之间的距离。
简单的说，就是汽车前轴中心到后轴中心的距离。
对于三轴以上的汽车，其轴具有从前到后的相邻两车轮之间的轴距分别表示，总轴距为各轴距之和。
轴距的长短直接影响汽车的长度，进而影响车的内部使用空间。
微型轿车轴距一般都在2200mm以下，它的后座的腿部空间较小，如果是成人坐在后座上的话，通常是膝盖要顶在前面的座位后背上，腿根本伸不开，坐在车里给人一种压抑的感觉，就更甭提将其作为公务车和出租车使用了。
相对于微型车的轴距短小，普通型轿车和中级轿车轴距一般较长，因此后座空间相对大了一些，成人可以比较宽松地坐下轴距，所以这一级的轿车无论是做家庭用车、还是做出租车和公务车，都深受人们欢迎。
汽车的轴距短，汽车长度就短，质量就小，最小转弯半径和纵向通过半径也小，汽车的机动性就好。
但如果轴距过短，则车厢长度就会不足，后悬(车辆最后轮轴线与汽车最后端的距离) 也会过长，就会造成行驶时纵向摆动大及制动、加速或上坡时质量转移大，其操纵性和稳定性就会变坏。
如果轴距过长，就会使得车身长度增加，从而后部倒车盲区也会偏大，如果不增加倒车雷达，倒车对新手而言是个严峻的考验。
汽车的装载方式和制动过程中作用在质心位置的惯性力都会改变汽车的轴间载荷，从而改变了各轴与地面间的附着力，影响汽车的制动效能。
因此轴间载荷影响汽车的制动力的分配。
汽车静止时前后轴荷是平衡的，法向反作用力是均衡分布的但在制动过程中，由于汽车惯性力的作用．轴间的载荷会重新分配。
在制动过程中．汽车受惯性影响向前冲，前轮负荷变大。
扭矩分配方式与汽车的质量分配相对应，有利于利用车辆加速时后轴载荷大于前轴的情况下，提升车辆轮胎的抓地力，增加车辆的稳定性。
例：汽车的驱动性能、制动性能、方向稳定性等性能，不但与上述各系统的结构和参数有关，还取决于汽车底盘的整体设计，例如轴距（前后轮的间距）影响汽车重量在各轴上的分配，轮距（左右轮的间距）影响汽车的稳定性。
现代汽车的设计已大体定型：轿车是前轮转向，发动机可以前置（前轮或后轮驱动）或后置(后轮驱动)；货车和小型客车则一般均为发动机前置，后轮驱动，前轮转向；中大型客车大都为发动机后置或底置，后轮驱动；越野汽车的前轮为转向驱动轮。
