全站仪高程精度分析

全站仪三角高程测量方法及精度分析摘要：通过结合全站仪和跟踪杆，我们可以大大提升测量高程的准确性，并且随着应用频率的增加，这种方法也会受到越来越多的重视。

相比于传统的三角测量方法，新型的三角测量技术不仅可以克服其局限性，还能够大大降低误差，提升测量精度。

通过采用无需重复测量仪器和棱镜高度的方式，可以大大减轻外部作业的负担，并且提高测量的效率，这种方法在实际应用中表现出色。

关键词：全站仪；三角高程测量；测量方法；精度分析引言通过使用全站仪测量三角高程，我们可以建立一个三维坐标控制网。

这种方法包括对向观测法和中间观测法。

在进行对向观测时，我们通常会将大气折射系数视为一个常数，但是如果我们忽略了不同方向折射系数的差异性，那么我们就无法准确地评估整个系统的精度。

通过中间观测法，我们可以将折光系数作为一个方向变量来考虑大气折射误差对三角高程测量的影响。

因此，本文将详细介绍三角高程测量方法，并对它们的准确性进行比较分析。

1研究背景和现状高程测量是测量工作的重要组成部分，现代高程测量技术包括水准测量、三角测量和GPS高程测量。

然而，GPS 高程测量技术存在测量精度较低的问题，无法满足日常测量的需求。

此外，传统的三角测量技术，如全站仪测量，也存在一定的局限性，无法满足高程测量的需求。

通过使用全站仪进行三角测量，可以获得两点之间的垂直高度差，这种方法比传统的水平测量更加精确，而且由于没有受到地形的影响，可以更加迅速、准确地完成测量任务。

2全站仪的基本测量原理测量是一项重要的技术，它的主要目的是测量物体的位置、倾斜角、高差。

与传统的测量方式不同，全站仪可以快速、准确地完成测量，大大提高了测量效率，并有效地减少了测量结果的偏差。

全站仪望远镜具有独特的优势，它的核心技术就是其精准的视准轴、高精度的测距光波发射与接收光轴的同轴化，以及可靠的双轴自动倾斜补偿，使得它可以一次性完成所有的测量要素，并确保测量结果的准确性。

3全站仪三角高程测量方法特征分析以及研究进程3.1单向观测法使用全站仪三角高程测量单向观测法可以获得较高的水准测量精度，但是在进行测量之前，必须充分考虑地球曲率和大气折射带来的可能影响，这将会对测量结果产生重大影响。

全站仪精度分析全站仪代替水准测量精度分析1．引言目前, 在水准测量中, 水准仪仍然是主要的使.用仪器, 但山丁仪器本身的原因, 其仅使用于平坦地区在地形较复杂地区使用水准仪进行水准测量, 测站数很多, 精度也很难保障。

随着电子技术的发展, 与全站仪的普及, 测距精度已人人提高。

全站仪己普遍用于控制测量、地形测量和上程测量中。

但是能否使用全站仪代替水准仪进行水准测量是广大测量所关心的问题, 本文结合全站仪三角高程测量的原理和方法, 并将其主要误差来源与水准仪进行对比分析, 进而分析其代替水准测量的可行性。

全站仪三角高程测量及其精度分析根据误差传播定律,得到(2) 式计算高差中误差为:则(3) 式可化简为如果取测角标准差mα= ±1″,测距标准差m S = ±(2 + 2 ×10 - 6 S ) mm ,仪器高和棱镜高量取中误差m g= ±110 mm ,则对应不同的竖直角α和倾斜距离S ,对向观测高差的中误差见表1 所示。

表1 对向观测高差中误差(单位:mm)从实验数据分析可看出:对向观测高差中误差随着竖直角及视线斜距的增大而增大。

对于短测距边长,仪器高和棱镜高量测误差是全站仪三角高程的主要误差。

若取二倍中误差作为三角高程极限误差,则对于测角中误差为±1″全站仪,对向观测法在测距边长大于100 m 情况下,其三角高程精度可以满足三等水准限差要求。

2 中间观测法不同方向的大气折光系数是有差异的,因而简单地进行对向观测加以抵消与实际的情况有出入。

为了提高三角高程观测精度,可采用中间观测法,即将全站仪置于A 和B 两点大致中间位置处,设S A 、S B 分别为测站与测点A 和B 之间的倾斜距离; D A 、D B 分别为测站与测点A 和B 之间的水平距离;αA 、αB 为全站仪照准棱镜中心的竖直角; i 为仪器高; v A 、v B 为棱镜高; R 为地球曲率半径。

使用全站仪进行高程测量的技巧与方法全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑、测绘等领域。

它具有测角、测距和测高程的功能，可以在施工现场进行高程测量。

本文将介绍使用全站仪进行高程测量的技巧与方法。

一、准备工作在使用全站仪进行高程测量之前，我们需要进行一些准备工作。

首先，应确定测量区域的范围，并在测点之间设置基准点。

其次，应选择合适的测量方法，如水准测量法或三角测量法。

最后，要确保全站仪的电池充足，仪器的调准和校准工作已经完成。

二、设置全站仪在进行高程测量之前，我们需要正确设置全站仪。

首先要调整全站仪的水平仪，使其水平。

然后通过调整仰角和方位角来使仪器对准目标点。

在调整仰角时，可以使用全站仪的自动水平功能，确保读数准确。

三、测量过程1. 水准测量法水准测量法是一种常用的高程测量方法。

首先，在基准点上设置一个水准标尺，然后在需要测量的点上进行读数。

在读数时，应注意仪器是否水平，并记录下目标点与水准标尺之间的高差。

2. 三角测量法三角测量法是一种间接的高程测量方法，通过测量两个已知高程的点和目标点的角度来计算目标点的高程。

在进行三角测量时，需要选择合适的观测位置，并使用全站仪测量观测点与目标点之间的角度。

根据三角测量原理，可以通过计算得到目标点的高程。

四、数据处理与分析在进行高程测量之后，需要对测得的数据进行处理与分析。

首先，应对数据进行校正，排除由于仪器误差和环境因素导致的误差。

其次，可以使用数据处理软件进行计算，得出具体的高程数值。

五、误差控制与精度评定在进行高程测量时，误差是不可避免的。

为了提高测量精度，应注意以下几点。

首先，应选择合适的观测位置和测量方法，尽量减小仪器误差。

其次，应进行多次观测和重复测量，以提高数据的可靠性。

最后，可以通过与其他测量方法的对比，评估测量结果的精度。

六、应用与展望使用全站仪进行高程测量在土木工程、建筑和测绘等领域具有广泛的应用前景。

通过高程测量，我们可以确定地表的高度分布，辅助工程设计和布局。

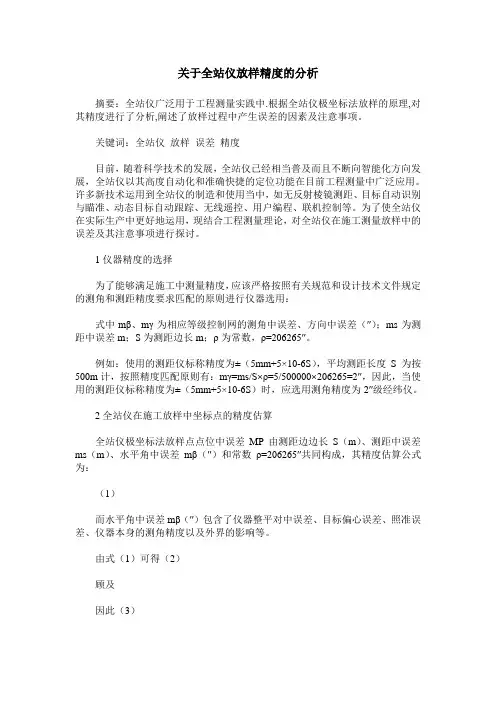

关于全站仪放样精度的分析摘要：全站仪广泛用于工程测量实践中.根据全站仪极坐标法放样的原理,对其精度进行了分析,阐述了放样过程中产生误差的因素及注意事项。

关键词：全站仪放样误差精度目前，随着科学技术的发展，全站仪已经相当普及而且不断向智能化方向发展，全站仪以其高度自动化和准确快捷的定位功能在目前工程测量中广泛应用。

许多新技术运用到全站仪的制造和使用当中，如无反射棱镜测距、目标自动识别与瞄准、动态目标自动跟踪、无线遥控、用户编程、联机控制等。

为了使全站仪在实际生产中更好地运用，现结合工程测量理论，对全站仪在施工测量放样中的误差及其注意事项进行探讨。

1仪器精度的选择为了能够满足施工中测量精度，应该严格按照有关规范和设计技术文件规定的测角和测距精度要求匹配的原则进行仪器选用：式中mβ、mγ为相应等级控制网的测角中误差、方向中误差（″）；ms为测距中误差m；S为测距边长m；ρ为常数，ρ=206265″。

例如：使用的测距仪标称精度为±（5mm+5×10-6S），平均测距长度S为按500m计，按照精度匹配原则有：mγ=ms/S×ρ=5/500000×206265=2″，因此，当使用的测距仪标称精度为±（5mm+5×10-6S）时，应选用测角精度为2″级经纬仪。

2全站仪在施工放样中坐标点的精度估算全站仪极坐标法放样点点位中误差MP由测距边边长S（m）、测距中误差ms（m）、水平角中误差mβ（″）和常数ρ=206265″共同构成，其精度估算公式为：（1）而水平角中误差mβ（″）包含了仪器整平对中误差、目标偏心误差、照准误差、仪器本身的测角精度以及外界的影响等。

由式（1）可得（2）顾及因此（3）式（3）表明，对一定的仪器设备，采用相同的方法放样时，误差相等的点分布在一个圆周上圆心为测站A。

因此对每一个放样控制点A，可以根据点位放样精度m计算圆半径S，在半径范围内的放样点都可由此控制点放样。

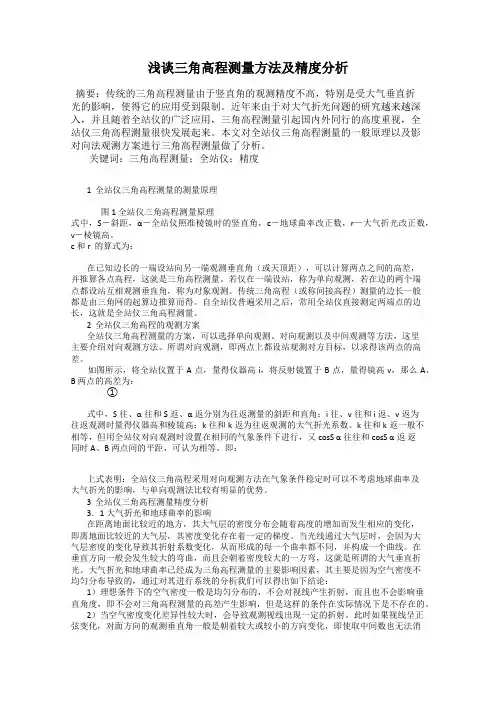

浅谈三角高程测量方法及精度分析摘要：传统的三角高程测量由于竖直角的观测精度不高，特别是受大气垂直折光的影响，使得它的应用受到限制。

近年来由于对大气折光问题的研究越来越深入，并且随着全站仪的广泛应用，三角高程测量引起国内外同行的高度重视，全站仪三角高程测量很快发展起来。

本文对全站仪三角高程测量的一般原理以及影对向法观测方案进行三角高程测量做了分析。

关键词：三角高程测量；全站仪；精度1 全站仪三角高程测量的测量原理图1 全站仪三角高程测量原理式中，S－斜距，α－全站仪照准棱镜时的竖直角，c－地球曲率改正数，r－大气折光改正数，v－棱镜高。

c 和r 的算式为：在已知边长的一端设站向另一端观测垂直角（或天顶距），可以计算两点之间的高差，并推算各点高程，这就是三角高程测量。

若仅在一端设站，称为单向观测，若在边的两个端点都设站互相观测垂直角，称为对象观测。

传统三角高程（或称间接高程）测量的边长一般都是由三角网的起算边推算而得。

自全站仪普遍采用之后，常用全站仪直接测定两端点的边长，这就是全站仪三角高程测量。

2 全站仪三角高程的观测方案全站仪三角高程测量的方案，可以选择单向观测、对向观测以及中间观测等方法，这里主要介绍对向观测方法。

所谓对向观测，即两点上都设站观测对方目标，以求得该两点的高差。

如图所示，将全站仪置于 A 点，量得仪器高 i，将反射镜置于 B 点，量得镜高 v，那么 A、B 两点的高差为：①式中，S往、α往和S返、α返分别为往返测量的斜距和直角；i往、v往和 i返、v返为往返观测时量得仪器高和棱镜高；k往和k返为往返观测的大气折光系数。

k往和k返一般不相等，但用全站仪对向观测时设置在相同的气象条件下进行，又cosS α往往和cosS α返返同时 A、B 两点间的平距，可认为相等。

即：上式表明：全站仪三角高程采用对向观测方法在气象条件稳定时可以不考虑地球曲率及大气折光的影响，与单向观测法比较有明显的优势。

全站仪三角高程测量精度分析
一、仪器原理
全站仪三角高程测量基于三角测量原理，通过测量物体与测站以及目标之间的角度，根据三角关系计算出物体的高程。

测量过程中，全站仪会通过发射红外线或激光束，自动测量和记录目标物与测站之间的水平角和垂直角。

同时，全站仪也会通过内置的距离仪来测量测站与目标物之间的距离。

通过融合这些数据，全站仪能够计算出目标物的高程。

1.环境因素：如温度、大气压力、湿度、气流等因素会对全站仪的测量精度产生影响。

特别是大气折射效应会导致测量结果产生偏差。

2.仪器本身的误差：全站仪的测量系统包括角度测量系统和距离测量系统，这两个系统本身都存在精度限制和系统误差，如仪器的仰角误差、仪器的定位误差等。

3.人为误差：操作人员在使用全站仪进行测量过程中，可能由于技术水平、操作不当或者主观判断等原因导致误差的产生。

比如未能正确对准目标、未能保持仪器的水平或垂直等。

4.目标物本身的误差：目标物的安装质量、目标物的高程变化等因素都会对三角高程测量结果产生影响。

1.仪器选择：选择高精度、稳定性好的全站仪，以减小仪器本身的误差对测量结果的影响。

2.仪器校准：定期对全站仪进行校准，以确保仪器的测量精度符合要求。

3.仪器使用规范：操作人员需要按照全站仪的使用说明进行操作，保持仪器的水平和垂直，正确对准目标，避免人为误差的产生。

4.环境条件控制：在测量过程中，应尽可能控制环境条件，如避开大气折射效应较大的时段进行测量，保持测量场地稳定。

5.数据处理方法：在数据处理过程中，采用合适的数学模型和算法进行计算，降低误差的传递和累积。

全站仪三角高程测量与四等水准测量精度对比分析发布时间：2021-04-22T04:46:11.552Z 来源：《建筑学研究前沿》2021年2期作者：黄佳龙[导读] 传统的高程测量方法是水准测量、三角高程测量。

两种方法虽然各有特色，但都存在着不足。

中国核电工程有限公司北京四达贝克斯工程监理有限公司河北省石家庄市摘要：传统的高程测量方法是水准测量、三角高程测量。

两种方法虽然各有特色，但都存在着不足。

水准测量是一种直接测高法，测定高差的精度是较高的，但水准测量受地形起伏的限制，外业工作量大，施测速度慢。

三角高程测量是一种间接测高法，它不受地形起伏的限制，且施测速度较快。

在大比例地形图测绘、线型工程、管网工程等工程测量中广泛应用。

经过长期摸索，总结出一种新的方法进行三角高程测量。

这种方法即结合了水准测量的任一置站特点，又减少了三角高程的误差来源，同时每次测量时还不必量取仪器高、棱镜高。

使三角高程测量精度进一步提高，施测速度更快。

根据全站仪三角高程测量的原理和方法，在平原微丘区的地形上，对一条附合水准路线分别进行全站仪三角高程测量和水准仪四等水准测量，应用误差传播定律对两者的测量精度进行了对比分析。

结果表明，全站仪的测量精度略高于水准仪的测量精度，且使用较方便，受地形限制小，作业效率高，故全站仪三角高程测量可以代替四等水准测量。

关键词：三角高程；水准测量；精度；中间观测法；1.工程概况本研究主要是对某核电厂厂区内高程测量控制点B1、B2，分别进行全站仪三角高程测量与四等水准测量，并进行实测高程精度比较分析。

已知控制点B1、B2的高程分别为8.788m和9.519m测量长度约1.4KM，附和水准路线。

全站仪采用TC1201，由徕卡公司生产；水准仪采用NA2型，由徕卡公司生产。

在测量前均对仪器进行了校正且检定合格，仪器精度均满足要求，在天气晴好的情况下，先用全站仪进行测量，利用三角高程中间观测方法，仪器假设6站，完成了附和水准路线的测量；在用水准仪进行测量，按照四等水准观测方法，仪器架设9站，完成测量。
