冲压材料性能要求

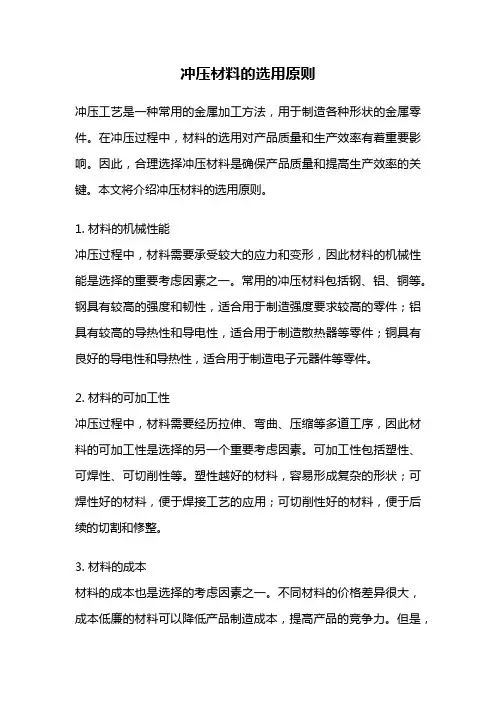

冲压材料的选用原则冲压工艺是一种常用的金属加工方法，用于制造各种形状的金属零件。

在冲压过程中，材料的选用对产品质量和生产效率有着重要影响。

因此，合理选择冲压材料是确保产品质量和提高生产效率的关键。

本文将介绍冲压材料的选用原则。

1. 材料的机械性能冲压过程中，材料需要承受较大的应力和变形，因此材料的机械性能是选择的重要考虑因素之一。

常用的冲压材料包括钢、铝、铜等。

钢具有较高的强度和韧性，适合用于制造强度要求较高的零件；铝具有较高的导热性和导电性，适合用于制造散热器等零件；铜具有良好的导电性和导热性，适合用于制造电子元器件等零件。

2. 材料的可加工性冲压过程中，材料需要经历拉伸、弯曲、压缩等多道工序，因此材料的可加工性是选择的另一个重要考虑因素。

可加工性包括塑性、可焊性、可切削性等。

塑性越好的材料，容易形成复杂的形状；可焊性好的材料，便于焊接工艺的应用；可切削性好的材料，便于后续的切割和修整。

3. 材料的成本材料的成本也是选择的考虑因素之一。

不同材料的价格差异很大，成本低廉的材料可以降低产品制造成本，提高产品的竞争力。

但是，成本较低的材料可能牺牲了一定的机械性能和可加工性，需要在成本和性能之间进行权衡。

4. 材料的环境适应性材料的环境适应性是指材料在不同工作环境下的表现。

例如，一些零件需要在高温或低温环境下工作，此时需要选择具有良好耐高温或耐低温性能的材料。

另外，一些零件需要在潮湿或腐蚀环境下工作，此时需要选择具有良好耐腐蚀性能的材料。

5. 材料的可靠性和稳定性在冲压过程中，材料需要经受长时间的工作循环，因此材料的可靠性和稳定性也是选择的重要考虑因素。

可靠性包括材料的疲劳寿命和抗拉伸性能，稳定性包括材料的抗变形和抗氧化性能。

选用具有较高可靠性和稳定性的材料，可以提高产品的使用寿命和可靠性。

总结起来，冲压材料的选用原则包括材料的机械性能、可加工性、成本、环境适应性以及可靠性和稳定性。

在实际应用中，需要根据具体的产品要求和生产条件，综合考虑以上因素，选择最合适的冲压材料。

冲压件技术要求范文
一、性能要求
1、冲压件的材质应选用符合国家标准的冷轧材料，冲压件表面应满
足涂装的要求，在冲压过程中均匀性好。

2、冲压件表面不能有锈蚀、块状缺损、气孔、裂纹等缺陷，局部变
形不得超过规定值。

3、冲压件尺寸及形状应符合要求，尺寸公差不超过技术要求规定值，冲压件容易与被连接件密封的表面应光洁，平整，无明显的毛刺和激光焊
接痕迹等。

4、冲压件的表面涂装应保持均匀、美观，不得有漆斑或其它缺陷，
镀层厚度应符合国家标准。

5、冲压件的装配必须牢固可靠，不得发生移位、变形、断裂等现象，组成部件之间的联接点、螺纹丝孔应有完善的密封性能，绝不发生渗漏及
潮湿现象。

二、质量控制
1、冲压件的重复精度应满足设计要求。

2、对机械性能的检验应按照有关国家标准进行检测，并记录。

3、对冲压件的质量控制应有完善的检验制度，必要时可采用X射线
或放射性检测的方法检测内部结构的尺寸公差。

4、对冲压件抛光粗糙度应符合规定，实现冲压件的表面粗糙度，有
良好的光洁度。

5、在冲压件后的加工工序中，应采取有效的防锈措施，以免发生锈蚀现象。

冲压件技术要求范文冲压件是以板材、带材、管材等为原料，通过模具和冲压设备进行一系列工艺加工而成的零部件。

冲压件广泛应用于汽车、电子、家电、通信等多个领域，具有生产效率高、质量稳定、成本低等优势。

为了确保冲压件的质量和性能，以下是我对冲压件技术要求的一些范文。

一、材料要求1.材料选用应符合设计要求，具有良好的塑性和可加工性，在冲压过程中不易变形、开裂或产生变色、气孔等缺陷。

2.冲压件材料的化学成分、力学性能应进行必要的检测和铭牌标示，确保其符合相应的标准和规范要求。

3.材料表面应无油脂、铁锈和污垢等杂质，且应进行除锈和表面处理，以确保冲压件的外观质量。

二、模具要求1.模具的设计和制造应符合冲压件产品的图纸要求，并满足产品的形状、尺寸和表面质量等要求。

2.模具的材料选用应为合适的工具钢或特殊材料，具有足够的强度、硬度和耐磨性，以提高模具的使用寿命。

3.模具的加工精度应高，特别是对于需要安装多个模具的冲压件，其定位精度和配合尺寸要求更高。

三、冲压设备要求1.冲压设备应具备一定的生产能力，能够满足冲压件的生产需求，同时具有稳定的性能和可靠的操作。

2.冲压设备操作人员应受过专业培训，熟悉设备的操作规程和安全操作要求。

3.冲压设备的维护保养应及时进行，定期检查和更换易损件，确保设备的正常运行和延长设备的使用寿命。

四、工艺要求1.冲压件的加工工艺应合理安排，包括材料的选取、切割、热处理、冲压、整形、表面处理等环节，以保证冲压件的尺寸精确和表面质量。

2.冲压件的加工过程应控制加工温度、冲压速度、冲压压力等参数，确保冲压件的加工质量。

3.对于特殊形状和质量要求较高的冲压件，应进行工艺试验和工艺评定，确保冲压件的稳定批量生产。

同时，应建立相应的工艺文件，便于工艺操作和质量控制。

五、质量要求1.冲压件的尺寸精确度应符合设计要求，并进行必要的检验记录，确保冲压件的尺寸和几何形状的一致性。

2.冲压件表面质量应平整、光洁，不应有划痕、凹陷和缺陷等不良现象。

五金冲压件技术要求标准一、引言五金冲压件是指利用模具对金属材料进行冲压加工，制作各种形状的零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保五金冲压件的质量稳定和生产效率，制定一套严格的技术要求标准是十分必要的。

二、材料要求1. 材料应选用优质金属材料，如冷轧板材、热轧板材等，符合国家标准。

2. 材料的厚度、硬度和强度应满足设计要求，并能够确保冲压加工后的产品符合强度和耐久性要求。

三、设计要求1. 模具设计应符合产品的结构要求，确保冲压件的几何形状、尺寸和孔位精度满足设计要求。

2. 充分考虑材料的拉伸变形特性和冲压时的应力分布，避免产生裂纹、翘曲等缺陷。

四、冲压工艺要求1. 冲床设备应具备稳定的性能和精度，确保冲压件的加工精度和表面质量。

2. 合理确定冲压工艺参数，如冲头压力、冲头速度、冲头行程和冲座间距等，以确保产品的成型质量和生产效率。

3. 对于复杂工件，应采用逐级成形或多工位冲压工艺，以确保产品的成形质量和精度。

五、质量控制要求1. 制定严格的产品质量检验标准，包括外观质量、尺寸精度、表面平整度、材料硬度等项目，保证产品的质量稳定。

2. 引入先进的检测设备和工艺控制手段，如光学测量仪、数控冲床等，以实现产品质量的在线监测和控制。

3. 建立完善的产品质量追溯体系，确保每一批产品都可以进行追溯和溯源，对质量问题进行追踪和处理。

六、环境保护要求1. 在生产过程中，严格遵守环保法律法规，减少废水、废气和废固体的排放。

2. 推广清洁生产技术，降低资源消耗和能耗，减少对环境的影响。

3. 加强废品回收和利用，减少对自然资源的浪费，实现循环经济发展。

七、安全生产要求1. 坚持安全第一的原则，加强安全生产管理，确保生产过程中不发生安全事故。

2. 提高员工的安全意识，加强安全培训，提供必要的劳动防护设备，保障员工的人身安全。

八、结论五金冲压件技术要求标准是确保产品质量和生产安全的重要保障，对企业的技术水平和管理能力提出了更高要求。

关于汽车冲压件材料性能要求汽车冲压件的使用性能对冲压材料性能的要求所谓使用性能，是指机械零件在服役条件下所表现出来的力学性能、物理和化学性能。

使用性能是选材时要考虑的最主要因素。

不同的零件所要求的使用性能也不一样，在选材时，首要的任务就是准确地判定零件所要求的主要使用性能。

汽车冲压件主要以车身覆盖件、车架纵梁和横梁、车厢、车轮及发动机用的覆盖件为主，还有一些支撑件与连接件。

每个具体的汽车零部件的使用和工作条件不同，承受的负荷不同，因此对用材的要求也有很大的差异。

2．1汽车驾驶室零部件对材料性能的要求汽车驾驶室零部件大都是覆盖件，外形复杂，成形复杂，但受力不大，采用模具成形工艺，材料的成形性能就成了主要矛盾，因此要求材料具有成形性、张紧刚性、延伸性、抗凹性、耐腐性和焊接性等。

产品设计时，通常根据板制零件受力情况和形状复杂程度来选择钢板品种。

一般选用拉延性能优良的低碳冷轧钢板、超低碳冷轧钢板。

近几年，成形性优异、强度更高的含磷冷轧钢板、高弓童度冷轧钢板、冷轧双相钢板、烘烤硬化冷轧钢板、超低碳钢高强度冷轧钢板以及其他种类钢板如涂镀层钢板、拼焊钢板和TRIP钢板等，也被大量应用到车门外板、车门内板、车门加强板、车顶盖、行李箱盖板和保险杠等汽车车身零件上。

东风重型汽车车身目前常用的材料牌号及拉延级别如表1。

2.2汽车车厢零件对材料性能的要求汽车车厢零件形状不太复杂，大都采用辊压成形工艺，对材料的成形性、刚性、耐腐蚀性和焊接性都有一定的要求。

一般选用成形性能和焊接性较好的高强度钢板。

通常，采用强度级别为300-600 MPa高强度钢板和超细晶粒钢。

东风重型汽车车厢常用的材料牌号及强度要求如表22.2.3汽车车架零件对材料性能的要求车架、车厢中板及一些用于支撑和连接的零部件，都是重要的承载件，大都采用模具成形工艺，要求材料有较高的强度和较好的塑性，以及疲劳耐久性、碰撞能量吸收能力和焊接性等。

一般选用成形性能较好的高强度钢板、超细晶粒钢板（强度级别在300-610 MPa）和超高强度板（强度级别在610-1000 MPa）。

冲压件通用技术条件1、技术要求1.1 原材料1.1.1 冲压件使用的原材料，需符合GB710-65《优质碳素结构钢薄钢板技术条件》、GB2517-81《一般结构用热连轧钢板和钢带》、GB2521-81《冷轧电工钢带》等有关金属材料标准的规定，并符合对材料的供货状态或其他方面的要求。

1.1.2 冲压件的原材料有质量说明书，它保证材料符合规定的技术要求。

当无质量说明书或因其他原因，冲压件生产厂可按需要选择原材料进行复验。

复验的主要项目和内容：1.1.2.1 外观检查：检验材料表面缺陷、污痕、外廓尺寸、形状和厚度以及表面粗糙度。

1.1.2.2 化学分析、金相检验：分析材料中化学元素的含量：判定材料晶粒度级别和均匀程度；评定材料中游离渗碳体、带状组织和非金属夹杂物的级别；检查材料缩孔、疏松等缺陷。

1.1.2.3 机械性能检验:检验材料的抗拉强度σb、屈服强度σs、屈服比σs/σb延伸率δ、断面收缩率ψ及洛氏硬度HRB等。

1.1.2.4 成形性能试验：对材料进行弯曲试验、杯突试验，测定材料的加工硬化指数n值和塑性应变比г值等。

关于钢板成形性能试验方法，可按薄钢板成形性能和试验方法的规定进行。

1.1.2.5 其他性能要求测定：对材料的电磁性能和对镀层、涂层的附着能力等的测定。

1.1.3 各类冲压件对材料的要求：在一般情况下，不同结构类型的冲压件对材料机械性能的要求见下表。

对于有复杂变形工序的冲压件，则对材料有更多的要求，如对加工硬化指数n值、塑性应变比г值和凸耳参数Δг值的要求等。

一般冲压件对材料的要求1.2.形状和尺寸冲压件的形状和尺寸需符合冲压件图样和技术文件的规定。

冲压件的形状和尺寸应注意到工艺限制，设计时需遵循JB4378-87《金属冷冲压件结构要素》的规定准则。

冲压件的形状和尺寸公差需符合JB4381-87《冲压剪切下料件公差》和JB4379-87《金属冷冲压件公差》的规定。

1.3 表面质量除冲切面外，冲压件表面状况要求与所用的板料一致。

冲压模具材料的要求及选用冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。

因此，对模具工作零件材料的要求比普通零件高。

由于各类冲压模具的工作条件不同，所以对模具工作零件材料的要求也有所差异。

1.冲裁模材料的要求对于薄板冲裁模具的工作零件用材要求具有高的耐磨性和硬度，而对厚板冲裁模除了要求具有高的耐磨性、抗压屈服点外，为防止模具断裂或崩刃还应具有高的断裂抗力、较高的抗弯强度和韧性。

2.拉深模材料的要求要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的强韧性以及较好的切削加工性能，而且热处理时变形要小。

3.冷挤压模材料的要求要求模具工作零件有高的强度和硬度、高耐磨性，为避免冲击折断，还要求有一定的韧性。

由于挤压时会产生较大的升温，所以还应具有一定的耐热疲劳性和热硬性11.2.2 冲压模具材料的种类及特性制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。

目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。

1.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。

但淬透性和红硬性差，热处理变形大，承载能力较低。

2.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。

与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。

用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。

3.高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。

冲压模具材质选择准则冲压模具是工业生产中常用的加工工具，选择合适的材质对于提高模具的使用寿命、减少生产成本具有重要意义。

本文将结合冲压模具的特点，从硬度、强度、韧性、耐磨性等方面介绍冲压模具材质选择的准则。

1.硬度：冲压模具需要具备较高的硬度，以保证在冲击力的作用下不易变形或损坏。

一般来说，模具硬度越高，使用寿命越长，但也会增加加工难度和成本。

常用的模具材料有高碳工具钢、合金工具钢、超硬合金等。

2.强度：冲压模具还需要具备较高的强度，在工作过程中能够承受较大的冲击力而不发生断裂或变形。

强度高的材料一般具有较好的韧性和抗拉强度，能够承受较大的载荷。

常用的高强度材料有合金工具钢、高速钢等。

3.韧性：冲压模具在工作过程中往往承受较大的应力和变形，因此需要具备较好的韧性。

韧性高的材料能够在受力时发生一定的塑性变形，而不易发生断裂。

常用的韧性较好的材料有合金工具钢、工具用高速钢等。

4.耐磨性：冲压模具在加工过程中往往与工件直接接触，因此需要具备较好的耐磨性。

耐磨性好的材料能够减少模具表面的磨损和摩擦，延长模具的使用寿命。

常用的耐磨材料有合金工具钢、高速钢、镀TiN等。

5.成本：模具材质的选择还需要考虑成本因素。

高性能材料一般都对成本要求较高，因此需要根据实际工况来选择合适的材料。

在一些对模具性能要求不高的场合，可以选择一些性能和成本兼具的材料。

需要注意的是，不同的冲压模具在工作条件、承载能力和要求等方面有所不同，因此在选择模具材质时，需要综合考虑以上因素，并根据实际情况进行合理的选择。

此外，冲压模具的制造工艺、热处理工艺等也对模具的质量有重要影响，应结合实际生产情况对加工和处理工艺进行合理设计。

最后，对于一些特殊要求的冲压模具，也可以考虑采用合金化技术、表面处理技术等进行改进，以提高模具的性能和使用寿命。
