家电冷冲压常用金属材料性能

常用结构设计材料：金属材料篇金属材料：1、08F:冲压用沸腾钢板，强度低、硬度、塑性、韧性好，易于深冲、拉延、弯曲和焊接。

用途：主要用来制造冷冲压件，易于轧成薄板、薄带、冷变形材，冷拉钢丝。

用于冲压件，压延机，各类不承受载荷的覆盖件，渗碳、渗氮，制作各类套筒、靠模、支架。

力学性能：抗拉强度σb：≥295MPa屈服强度σs ：≥175MPa伸长率δ5 ：≥35%断面收缩率ψ：≥60%硬度：≤131HB（未热处理）2、10F:冲压用沸腾钢板，优质碳素钢，钢强度不大，而塑性和韧性甚高，有良好的冲压、拉伸和弯曲性能，焊接性好。

用途：可作塑性好的零件：管子、垫片、心部强度要求不高的渗碳和氰化零件；套筒、短轴、离合器盘。

力学性能：抗拉强度σb：≥315MPa屈服强度σs ：≥185MPa伸长率δ5 ：≥33%断面收缩率ψ：≥55%硬度：≤137HB（未热处理）3、20钢:冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工，为了获得好的深冲压延性能板材应正火或高温回火。

电弧焊和接触焊的焊接性能好。

冷拔、切削加工性正火状态较退火状态好。

用途：受力不大而韧性要求较高的零件，如杠杆、轴套、螺钉、起重钩等。

也可用于表面硬度高而心部强度要求不高的渗碳与氰化零件力学性能：抗拉强度σb：≥410MPa屈服强度σs ：≥245MPa伸长率δ5 ：≥25%断面收缩率ψ：≥55%硬度：≤156HB（未热处理）热处理：普通淬火硬度：30-35HRC。

4、Q235A：普通碳素结构钢又称作A3钢。

韧性和塑性较好，有一定的伸长率，具有良好的焊接性能和热加工性能。

用途：一般在热轧状态下使用，用其轧制的型钢、钢筋、钢板、钢管可用于制造各种焊接结构件、桥梁及一些普通的机器零件，如螺栓、拉杆、铆钉、套环和连杆等。

力学性能：抗拉强度σb： 370-500MPa屈服强度σs ： 235MPa热处理：Q235模具钢淬火规范：淬火温度为950℃，盐浴炉加热，10%NaCl盐水冷却淬火。

冲压件材料
冲压件是指通过模具对金属板材进行塑性变形和分离的加工方法。

冲压件的材料选择非常重要，直接关系到产品的质量和性能。

下面是对冲压件常用材料的介绍。

1. 钢板材料：钢板是冲压件的主要材料之一，常见的有普通碳素钢、优质碳钢、合金钢和不锈钢等。

普通碳素钢具有优良的可塑性和韧性，适用于制作一些结构简单的冲压件；优质碳钢具有较高的强度和硬度，适用于制作一些要求较高强度的冲压件；合金钢具有良好的机械性能和耐热性能，适用于制作一些高强度、高温下工作的冲压件；不锈钢具有优良的耐腐蚀性能和美观性，适用于制作一些对外部环境要求较高的冲压件。

2. 铝板材料：铝板在冲压件中也有广泛的应用。

铝板具有低密度、良好的导热性和良好的抗腐蚀性能。

根据材料的硬度和强度要求，可以选择软铝、半硬铝和硬铝等不同类型的铝板材料。

由于铝板具有良好的可塑性和韧性，适用于制作形状复杂、结构轻便的冲压件。

3. 铜板材料：铜板具有优良的导电性和导热性，适用于制作电子、电气方面的冲压件。

铜板材料也分为软铜、半硬铜和硬铜等不同类型，根据材料的硬度和强度要求选择不同类型。

4. 合金板材料：合金板材是由两种或两种以上金属元素组成的材料。

合金具有优良的机械性能和耐热性能，适用于制作一些对强度和耐热性能要求较高的冲压件。

常见的合金板材有铝合金、铜合金和钛合金等。

总之，冲压件的材料选择应根据产品的用途和工作环境的要求，同时考虑到材料的可塑性、韧性、硬度和耐腐蚀性等性能。

合理选择材料可以提高冲压件的质量和性能，同时也可以降低生产成本。

冷冲压材料特性介绍冷冲压是现代工业生产中常用的一种材料加工方法，它采用机械手或冲压机将金属材料固定在模具中，施加压力以塑造或切割材料。

在冷冲压过程中，不需要加热材料，因此不会使材料的化学和物理性质发生变化，从而保持了材料的许多优良特性。

下面将从材料的性质、材料的选择和影响因素等方面对冷冲压材料进行介绍。

一、冷冲压材料的性质1.高强度性能。

冷冲压材料相比其他材料具有更好的强度性能，表现为更高的屈服极限和更好的弹性模量。

这种特性使其在汽车、航空、航天和医药等领域具有广泛的应用前景。

2.成形性好。

冷冲压工艺要求材料必须具有良好的成形性。

它们必须获得接近100%的填充率，从而避免缺陷和裂纹。

因此，材料的成形性能对冷冲压产品的完整性和质量具有重要意义。

3.表面质量好。

冷冲压产品的表面质量对其质量和外观具有重要影响。

因此，冷冲压材料需要具有良好的表面质量，避免产生氧化皮和其他表面缺陷。

4.耐腐蚀性强。

材料的耐腐蚀性能是其在高温、潮湿和有害化学物质环境下的维持耐用性的能力。

在某些应用中，冷冲压产品需要耐腐蚀，以增加其耐用性并延长其使用寿命。

5.低成本。

相比其他成形工艺，冷冲压能够减少生产成本。

冷冲压材料通常是批量生产的，所以使用冷冲压技术可以降低单件生产成本，并提高生产效率。

二、冷冲压材料的选择在冷冲压制品的生产中，根据不同的应用领域和需求，需要选择不同的材料。

常见的冷冲压材料包括钢、铝合金和铜合金等。

1.钢材。

这是最常用的冷冲压材料之一，它的强度高，成形性好，并且适合批量生产。

钢材还具有热处理能力，可以通过调整冲压过程的温度和时间来调整强度和硬度。

2.铝合金。

这种材料具有良好的成形性和强度，还可以减少产品的重量。

铝合金的强度和韧性根据不同的组成和加工处理方式而异，因此可以选择不同的类型来满足不同的要求。

3.铜合金。

铜合金具有优异的导热性和导电性，而且在高温下的强度保持稳定。

因此，它们通常用于生产电气和电子设备中。

推举用途适于制作冲压模具，如冲压手表零件，乐器弹簧片等；冲制电池壳、牙膏皮的模具；小尺寸钢球、螺钉、螺帽等冲压模具；热轧麻花钻头的压板。

适于制作标准件、轴承、工具等行业用的冷镦、冷冲、冷压模具；弹头和弹壳的冲压模具。

具有高的强度和耐冲击性能，主要用来制作各种冲模、冲头等耐磨件。

具有高的强度和耐冲击性能，抗疲乏性能，主要用于各种不锈钢标准件耐磨件，碳钢、不锈钢沉头顶模。

具有比 YG20C 更高的强度和抗冲击性能，整体寿命较 YG20C 提高 30％以上。

具有比 YL70.3 更高的强度和抗冲击性能，整体寿命较 YL70.3 提高 20％。

品种系列 牌号 密度 硬度抗弯强度冲击韧性g/cm 3HRAN/mm 2N/mm 2YG2013.4-13.8≥83.5≥2480≥8.5YG 系列YG20C13.4-13.8 ≥82 ≥2480 ≥9.0YL6013.1-13.5≥81.5≥2580≥9.0YL 系列YL70.3(〕12.9-13.2≥81.0≥2580≥10.0YMR1013.4-13.8YMR 系列≥82.0≥2500≥9.5YMR30〔〕12.9-13.2≥81.0≥2650 ≥10.5首选牌号牌号补充牌号密度g/cm3物理机械性能硬度HRA抗弯强度N/mm2 YG4C14.90-15.30≥89.5≥1620YG614.70-15.10≥89.5≥1670YG814.60-14.90≥89.0≥1840YG8C14.50-14.90≥87.5≥2023 YK15.614.50-14.80≥87.0≥2030 YK2514.30-14.70≥86.5≥2550 YK25.114.40-14.56≥87.5≥1910YK1514.45-14.75≥86.5≥2300YK2014.30-14.60≥86.0≥2460 YK3014.32-14.46≥86.5≥2100 YG11C14.10-14.50≥86.5≥2260推举用途适于地质勘探钻具,煤田采掘用轻型电钻镐齿,作软岩层,煤层及无硅化岩层钻进钻具。

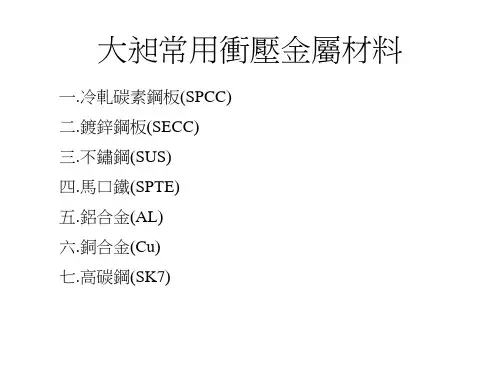

不锈钢：SUS200系列（包括201、202等）SUS300系列（包括301、304、310S、321、316L等）和SUS400系列（包括409、410、420J1、420J2、430、436L、444等）热镀锌板：SGCC,SGCD,SGCE系列电镀锌板：SECC,SECD,SECE系列冷轧板: SPCC,SPCD,SPCE热轧酸洗板:SPHC,SPHD,SPHE铝板: ALSPTE馬口鐵SPCC、SECC、SGCC 的差异性2008-06-10 13:28我们通常所说的板材，是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。

众所周知，在家电制造领域里，冷轧板以及以冷轧板为原板的镀锌板的用途十分广泛，冰箱、空调、洗衣机、微波炉、燃气热水器等等的零件材料的选用都与它紧密相连。

近年来，国外牌号钢材的大量涌入，丰富了国内钢材市场，使板材选用范围逐步扩大了，这对提高家电产品的制造质量，提供更丰富的款式和外观，起到了显而易见的作用；然而，由于国外的板材型号与我国板材牌号及标记不一致，再加上目前市面上很少有这方面专门介绍的资料和技术书籍，这给如何选用比较恰当的钢板带来了一定的困惑。

本文针对上述情况，介绍了在我国经常用到和使用最多的几个国家（日本、德国、俄罗斯）的冷轧薄钢板以及以冷轧板为原板的镀锌板的基本资料，并归纳出与我们国家钢板牌号的相互对应关系，借此提高我们对国外板材的识别和认知度，并能熟练选用之。

,,,1 板材牌号及标记的识别1.1 冷轧普通薄钢板,,,,冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。

它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。

适用牌号：Q195、Q215、Q235、Q275；,,,符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。

三常用冲压材料3.1 常用冲压材料类别3.2 常用金属冲压材料的力学性能,特性及尺寸规格3.3 钢材大全3.1 常用冲压材料类别常用的冲压材料分为:金属材料和非金属材料.1)非金属材料主要有:胶片,菲林,红快把等.2)金属材料主要分为:铁类,铜类和铝类三大类.其中: 铁类有电解镀锌钢板,光泊(单光料),不锈铁,软/硬不锈钢,硅钢片等;铜类包括青铜,磷铜,铍铜,红铜等;铝类包括铝,铝合金等.3.2.1 不锈钢,不锈铁(不锈钢板/STAINLESS STEEL)a.不锈钢板的力学性能与用途3.2.2 电解料(电解镀锌钢板/ELECTROLYIC ZINC )3.2.3 单光料(冷轧钢板/STEEL PLATE )3.2.4 白铁(镀锡钢板/TIN PLATE)3.2.5 铜料3.3 钢材大全一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。

我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。

即：①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等。

混合稀土元素用“RE”（或“Xt”）表示。

②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表。

③钢中主要化学元素含量（%）采用阿拉伯数字表示。

表：GB标准钢号中所采用的缩写字母及其涵义二、我国钢号表示方法的分类说明1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。

②必要时钢号后面可标出表示质量等级和脱氧方法的符号。

质量等级符号分别为A、B、C、D。

脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。

家电冷冲压常用金属材料性能首先，钢材是家电冷冲压最常用的金属材料之一、钢材具有良好的强度、韧性和可塑性，适合承受高应力和变形。

常用的钢材包括低碳钢、中碳钢和高碳钢，它们之间的差异主要体现在碳含量的不同。

低碳钢具有较低的强度，但具有良好的塑性和可加工性，适合用于冲压件的成形和拉伸工艺。

中碳钢具有中等的强度和韧性，适合用于需要更高强度的冲压件。

高碳钢具有较高的强度，但塑性较差，通常用于制造切削工具和弹簧等高强度要求的零件。

其次，铝材也是家电冷冲压常用的金属材料之一、铝材具有较低的密度、良好的导热性和耐腐蚀性，适合用于制造轻巧、散热和防锈要求较高的家电产品。

常用的铝材包括纯铝和铝合金。

纯铝具有较高的塑性和可加工性，适合用于冲压件的成形和拉伸工艺。

铝合金由铝和其他合金元素（如铜、镁、锰等）组成，可以根据不同的组成比例调整材料的力学性能，提高其强度和硬度，适合用于需要更高强度和刚度的冲压件。

最后，铜材也被广泛应用于家电冷冲压中。

铜材具有良好的导电性和导热性，以及良好的可塑性和耐腐蚀性。

常用的铜材包括紫铜和黄铜。

紫铜具有较高的纯度和良好的可塑性，适合用于冲压件的成形、拉伸和弯曲工艺。

黄铜由铜和其他合金元素（如锌、铝等）组成，可以根据不同的组成比例调整材料的力学性能，提高其强度和硬度，适合用于需要更高强度和刚度的冲压件。

除了上述常用的金属材料外，家电冷冲压也可以使用其他金属材料，如不锈钢、镍合金和钛合金等。

这些金属材料具有各自独特的物理、化学和机械性能，适合用于特定的家电产品和冲压工艺。

总之，家电冷冲压常用的金属材料包括钢材、铝材和铜材，它们具有不同的物理、化学和机械性能，适合用于不同的应用和冲压工艺。

了解和选择合适的金属材料是确保家电产品质量和性能的重要环节，也是提高冲压工艺效率和成本控制的关键因素。

本文档于模具钢材网编辑分享冷冲压用钢用来制造各种在冷态下成型的冲压零件用钢称冷冲压用钢(冷冲压韧)。

这类钢既要求塑性高，成型性好，又要求冲制的零件具有平滑光洁的表面。

1.化学成分冷冲压钢的ωc<0.2％-0.3％。

对冲压变形量大、轮廓形状复杂的零件，则多采用ωc<0.05％-0.08％的钢。

锰的作用与碳相似，故其含量也不宜过高；磷和硫损害钢的成型性，要求其质量分数小于0035％。

硅使钢的塑性降低，其含量愈低愈好。

故通常深冲压钢板不使用硅铁脱氧，而采用含硅量极低的沸腾钢。

2.钢板的组织冷冲压件有两类：一类是形状复杂但受力不大的，如汽车驾驶室覆盖件和一些机器外壳等，只要求钢板有良好的冲压性能和表面质量，多采用冷轧深冲低碳钢板(厚度小于4mm)；另一类不但形状较复杂，而且受力较大的，如汽车车架，要求钢板既有良好的冲压性，又有足够的强度，多选用冲压性能好的热轧低合金结构钢(或碳素钢)厚板(习惯上叫中板)。

目前生产中以冷轧深冲薄板应用最广，其金相组织主要是铁素体基体上分布有极少量的非金属夹杂物等。

它要求具有细(晶粒度级别指数为6级)而均匀的铁素体晶粒。

晶粒过粗，在冲压过程个，在变形量较大的部位易发生裂纹，而且零件表面也极为粗糙(桔皮状)；晶粒过细时，因钢板的强度提高了，使冲压性能恶化；特别是晶粒大小不均匀时，会使钢板在冲压时因变形不均匀而发生裂纹。

对有珠光体存在的冲压钢来说，以球状珠光体(球化体)的冲压性能为好。

此外，呈连续条状分布的夹杂物及沿铁素体晶界析出的三次渗碳体，都会破坏金属基体的连续性，降低了钢板的塑性，使冲压性能恶化。

3.常用的冷冲压用钢冷冲压用薄钢板通常在热处理后经精压后供货，钢板材料是低碳的优质碳素结构钢，用量最大的是08F和08Al薄板。

对形状简单、外观要求不高的冲压件，可选用价廉的08钢；而冲压性能要求高，外观要求严的零件宜选用铝脱氧的镇静钢08A1；变形不大的一般冲压件，可用10，15，20号等钢。

一、SUS3042B高级不锈钢镜面板,日本标准JIS代号SUS3042B,相当中国标准GB代号0Cr18Ni9--奥氏体基本钢种，用途最为广泛；--耐蚀性和耐热性优良,冲压、弯曲等热加工性好；--低温强度和机械性能优良；--单相奥氏体组织，无热处理硬化现象,无磁性;--材质表面：冷轧2B（雾面）、表面平整、光亮;--适用于制作餐具,液晶产品,建筑材料,汽车部件,医疗器械,化学,食品工艺二、SUS4302BSUS430俗称“不锈铁”，只含有铬元素的不锈钢,工业上称它为“铬不锈钢”,日本标准JIS代号SUS4302B,相当中国标准GB代号1Cr17--铁素体钢的代表钢种，用途最为广泛；--热膨胀率低,耐蚀性、成形性、焊接性及耐高温氧化性良好；--铁素体复相组织,具有磁性,可淬火使用;--材质表面：冷轧2B（雾面）、表面平整、光亮,表面看上去会比304更光亮;--比304型合金含量低，适合于精密冲压，半蚀刻加工，激光切割。

三、NTKD-7SNTKD-7S为节镍、高猛、含铜的NTKD系列奥氏体不锈钢。

--均具有同304相近的机械性能和耐腐蚀性，D-7S较304有更高的强度。

--在固溶热处理温度1010~1120℃下,无磁性。

--适用于装饰、厨房用品、餐具、家电产品、食品机械、计算机配件、集装箱等。

四、SPTE马口铁，是电镀锡低碳薄钢板的俗称，英文缩写为SPTE，早期称洋铁(TinPlate)，因为中国第一批洋铁是於清代中叶自澳门(Macau)进口，澳门当时音译“马口”，故中国人一般称之为马口铁。

是指两面镀有商业纯锡的冷轧低碳薄钢板或钢带,又叫镀锡铁。

--锡（Sn）和铁（Fe）的合金，其中Sn是镀层,锡主要起防止腐蚀与生锈的作用。

--它将钢的强度和成型性与锡的耐蚀性、锡焊性和美观的外表结合于一种材料之中，具有耐腐蚀、无毒、强度高、延展性好的特性,一般料厚不超过0.6mm。

--广泛应用于食品、饮料、油脂、化工、涂料、油漆、喷雾罐、瓶盖及遮蔽磁干扰的遮片零件。

1、45——优质碳素结构钢，是最常用中碳调质钢主要特征: 最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。

小型件宜采用调质处理，大型件宜采用正火处理。

应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。

轴、齿轮、齿条、蜗杆等。

焊接件注意焊前预热，焊后消除应力退火。

2、Q235A（A3钢）——最常用的碳素结构钢主要特征: 具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能。

应用举例: 广泛用于一般要求的零件和焊接结构。

如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。

3、40Cr——使用最广泛的钢种之一，属合金结构钢主要特征: 经调质处理后，具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性，淬透性良好，油冷时可得到较高的疲劳强度，水冷时复杂形状的零件易产生裂纹，冷弯塑性中等，回火或调质后切削加工性好，但焊接性不好，易产生裂纹，焊前应预热到100～150℃，一般在调质状态下使用，还可以进行碳氮共渗和高频表面淬火处理。

应用举例:调质处理后用于制造中速、中载的零件，如机床齿轮、轴、蜗杆、花键轴、顶针套等，调质并高频表面淬火后用于制造表面高硬度、耐磨的零件，如齿轮、轴、主轴、曲轴、心轴、套筒、销子、连杆、螺钉螺母、进气阀等，经淬火及中温回火后用于制造重载、中速冲击的零件，如油泵转子、滑块、齿轮、主轴、套环等，经淬火及低温回火后用于制造重载、低冲击、耐磨的零件，如蜗杆、主轴、轴、套环等，碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件，如轴、齿轮等。

4、HT150——灰铸铁应用举例:齿轮箱体，机床床身，箱体，液压缸，泵体，阀体，飞轮，气缸盖，带轮，轴承盖等。

5、35——各种标准件、紧固件的常用材料主要特征: 强度适当，塑性较好，冷塑性高，焊接性尚可。

冷态下可局部镦粗和拉丝。

淬透性低，正火或调质后使用应用举例: 适于制造小截面零件，可承受较大载荷的零件：如曲轴、杠杆、连杆、钩环等，各种标准件、紧固件。
