海尔410A制冷剂充注量计算

制冷剂充注量的简化计算方法——工况参数法1．计算原理将制冷系统看作一个压力容器，而制冷剂在制冷系统中仅以四种状态出现，即冷凝压力下饱和气体、饱和液体，蒸发压力下饱和气体、饱和液体。

而计算时只需要给出制冷系统所需计算部分的内容积，再给出该部分的饱和气体及饱和液体的相对比例及比容，就可以计算出制冷系统在某一工况下运行时需要的制冷剂充注量。

2．计算方法制冷系统运行压-焓简图如下：在计算过程中，我们将做如下简化：将压缩机排气到冷凝器进口之间管路中的制冷剂看作冷凝压力下饱和蒸气；将冷凝器进口到冷凝器出口之间换热管中的制冷剂看作是在冷凝压力下饱和气体及饱和液体按一定比例的混合物（例如饱和液体比例占15%，饱和气体比例占85%，可根据具体情况调整）；将冷凝器出口至节流装置进口之间管路中的制冷剂看作冷凝压力下饱和液体；（假设节流装置到蒸发器进口距离很短，可忽略这一段管路内容积）将蒸发器进口至蒸发器出口之间的换热管中的制冷剂看作是在蒸发压力下的饱和气体及饱和液体按一定比例的混合物（例如蒸发器进口干度为x，出口干度一般可设为1，则蒸发器内平均干度为(x+1)/2，即蒸发压力下的饱和气体比例为(x+1)/2，蒸发压力下的饱和液体比例为(x+1)/2）；蒸发器出口至压缩机吸气口之间管路（包括气液分离器）中的制冷剂看作是在蒸发压力下的饱和气体。

通过以上假设，再计算出制冷系统各部分管路的内容积，查压-焓图获得3、4、7、9四点的比容，就可以计算出该制冷系统在冷凝压力tk、蒸发压力t0运行时所需的制冷剂充注量了。

3．该简化计算方法的优缺点该简化计算方法的主要优点就是简单明了，手工均可很快计算出结果，而且计算的依据是制冷系统的运行参数，与制冷剂种类无关，所以其计算原理对各种制冷剂均是通用的。

其缺点主要是计算精度较差，因为制冷系统运行时制冷剂时时刻刻存在着状态的变化，将其简单地看作只有四种状态显然不能精确地计算出制冷剂充注量，而且如果精确计算各部分管路内容积将会十分繁琐，所以一般情况下均是采取简化的方法，略去一些管路的内容积或是采取一些修正系数；其次，这种简化计算方法无法确定二次节流的中间过程的制冷剂状态，例如制冷时节流状置放在室外机，那么从节流装置到室内机蒸发器这一段管路中（包括连接管）的制冷剂状态如何确定现在还没有好的方法；由于还没有对贮液罐有比较深刻的认识（根据部门检查表：高压贮液罐的出口被制冷剂液体封住制冷系统即可正常工作，但已经有几位同事向我提出，实际上加装贮液罐后制冷系统的充注量明显增加，已经远高于高压贮液罐的出口时制冷系统才能正常工作），所以如何计算带有贮液罐的系统请大家在实践中摸索。

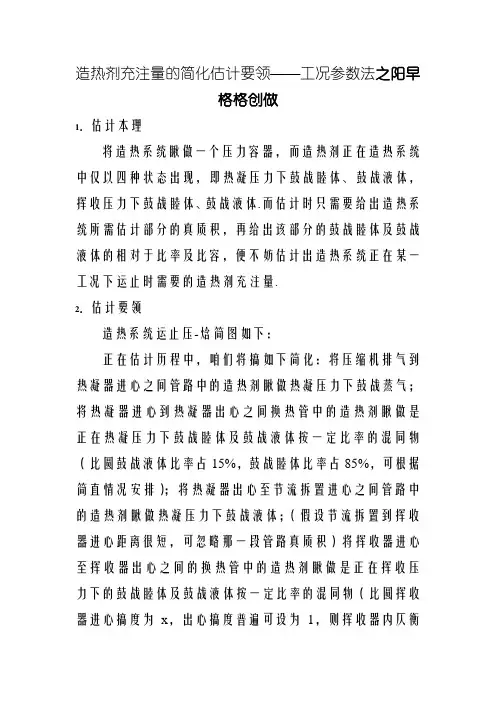

造热剂充注量的简化估计要领——工况参数法之阳早格格创做1．估计本理将造热系统瞅做一个压力容器，而造热剂正在造热系统中仅以四种状态出现，即热凝压力下鼓战睦体、鼓战液体，挥收压力下鼓战睦体、鼓战液体.而估计时只需要给出造热系统所需估计部分的真质积，再给出该部分的鼓战睦体及鼓战液体的相对于比率及比容，便不妨估计出造热系统正在某一工况下运止时需要的造热剂充注量.2．估计要领造热系统运止压-焓简图如下：正在估计历程中，咱们将搞如下简化：将压缩机排气到热凝器进心之间管路中的造热剂瞅做热凝压力下鼓战蒸气；将热凝器进心到热凝器出心之间换热管中的造热剂瞅做是正在热凝压力下鼓战睦体及鼓战液体按一定比率的混同物（比圆鼓战液体比率占15%，鼓战睦体比率占85%，可根据简直情况安排）；将热凝器出心至节流拆置进心之间管路中的造热剂瞅做热凝压力下鼓战液体；（假设节流拆置到挥收器进心距离很短，可忽略那一段管路真质积）将挥收器进心至挥收器出心之间的换热管中的造热剂瞅做是正在挥收压力下的鼓战睦体及鼓战液体按一定比率的混同物（比圆挥收器进心搞度为x，出心搞度普遍可设为1，则挥收器内仄衡搞度为(x+1)/2，即挥收压力下的鼓战睦体比率为(x+1)/2，挥收压力下的鼓战液体比率为(x+1)/2）；挥收器出心至压缩机吸气心之间管路（包罗气液分散器）中的造热剂瞅做是正在挥收压力下的鼓战睦体.通过以上假设，再估计出造热系统各部分管路的真质积，查压-焓图赢得3、4、7、9四面的比容，便不妨估计出该造热系统正在热凝压力tk、挥收压力t0运止时所需的造热剂充注量了.3．该简化估计要领的劣缺面该简化估计要领的主要便宜便是简朴明白，脚工均可很快估计出截止，而且估计的依据是造热系统的运止参数，取造热剂种类无闭，所以其估计本理对于百般造热剂均是通用的.其缺面主假如估计粗度较好，果为造热系统运止时造热剂常常刻刻存留着状态的变更，将其简朴天瞅做惟有四种状态隐然不克不迭透彻天估计出造热剂充注量，而且如果透彻估计各部分管路真质积将会格中烦琐，所以普遍情况下均是采取简化的要领，略去一些管路的真质积或者是采取一些建正系数；其次，那种简化估计要领无法决定二次节流的中间历程的造热剂状态，比圆造热时节流状置搁正在室中机，那么从节流拆置到室内机挥收器那一段管路中（包罗连交管）的造热剂状态怎么样决定当前还不佳的要领；由于还不对于贮液罐有比较深刻的认识（根据部分查看表：下压贮液罐的出心被造热剂液体启住造热系统即可仄常处事，但是已经有几位共事背尔提出，本质上加拆贮液罐后造热系统的充注量明隐减少，已经近下于下压贮液罐的出心时造热系统才搞仄常处事），所以怎么样估计戴有贮液罐的系统请大家正在试验中摸索.4．估计步调（已建订，估计越收简朴）：挥收器及热凝器结构参数只估计了翅片管部分的真质积，由于小直头部分及另一端马鞍座部分的少度本去不统一，所以正在那里久不将其计进，而是通过输进一个建正容积的要领加以安排，或者是正在最后的估计截止乘以一个建正系数的要领加以安排.估计步调还忽略了吸气管、排气管、分气管、集汽管等小段管路的真质积，所以最后的估计截止大概会偏偏小，相对于去道，由于被忽略的内空积相对于本领较小的机型占较大比率，所以小本领机型大概缺面会偏偏大，而大本领机型大概会相对于较为准确.另，正在步调中将热凝器中液体所占的比率设为30%，如果需要请正在估计中自止安排.本步调不适用于戴贮液罐系统，也不适用于造热节流拆置搁正在室中机的情况，那二种情况需要咱们正在试验中不竭摸索归纳.。

制冷剂额定填充量摘要：1.制冷剂的定义与作用2.制冷剂额定填充量的概念3.制冷剂额定填充量的计算方法4.制冷剂额定填充量的重要性5.制冷剂额定填充量的注意事项正文：一、制冷剂的定义与作用制冷剂，又称制冷工质，是一种在制冷系统中进行吸热和放热过程的介质。

制冷剂在蒸发器内吸取被冷却对象的热量而蒸发，在冷凝器内将热量释放给周围环境，从而实现制冷的目的。

二、制冷剂额定填充量的概念制冷剂额定填充量是指在制冷系统正常运行时，系统内所需的制冷剂量。

它与制冷系统的设计、制冷能力以及工作环境等因素密切相关。

三、制冷剂额定填充量的计算方法制冷剂额定填充量的计算通常根据制冷系统的热负荷、制冷量以及制冷剂的性质等因素来确定。

计算公式为：额定填充量= (热负荷×制冷系数) ÷(制冷剂比热×制冷剂密度)其中，热负荷和制冷系数分别为制冷系统的设计参数，制冷剂比热和密度则取决于所选用的制冷剂类型。

四、制冷剂额定填充量的重要性制冷剂额定填充量的准确计算，对于制冷系统的正常运行具有重要意义。

若填充量过大，可能导致制冷效果不佳，系统能耗增加；若填充量过小，则可能导致制冷系统无法正常工作，甚至损坏设备。

五、制冷剂额定填充量的注意事项1.在计算制冷剂额定填充量时，应选择合适的制冷剂类型，并充分了解其性质。

2.考虑制冷系统的工作环境，如温度、湿度等，以确保制冷剂在正常范围内工作。

3.在实际操作中，还需注意制冷剂的充填方法，避免因操作不当导致的制冷剂泄漏等问题。

总之，制冷剂额定填充量的准确计算和控制对于制冷系统的正常运行和维护具有重要作用。

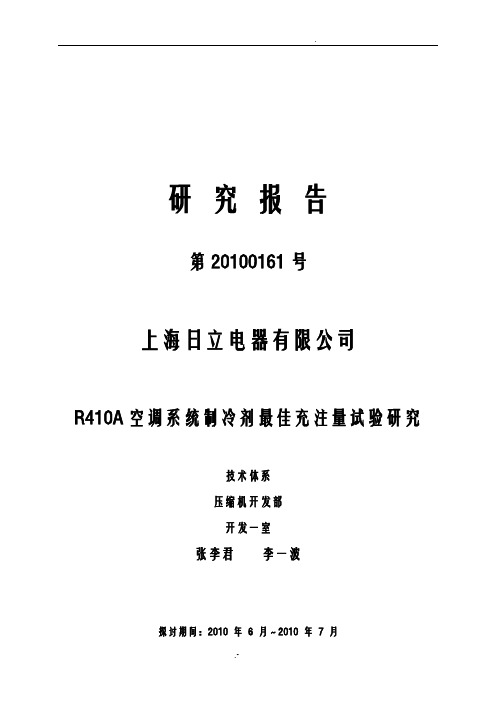

研究报告第20100161号上海日立电器有限公司R410A空调系统制冷剂最佳充注量试验研究技术体系压缩机开发部开发一室张李君李一波探讨期间：2010 年6 月～2010 年7 月报告日期：2010年7月摘要建立了空调系统制冷剂最佳充注量的数学模型，分析了制冷剂充注量和电子膨胀阀开度对变频空调制冷量、功率、EER、蒸发温度、吸气温度、过热度的影响及原因。

提出了空调系统最佳匹配特性的原则，制冷系统存在最佳充注量，通过调节压缩机的运行频率实现容量调节，通过调节电子膨胀阀使蒸发器出口趋近饱和状态，此时蒸发器过热度趋近于0，制冷量及EER达到最佳值。

关键词：制冷剂充注量、电子膨胀阀、制冷量、过热度、EER目录绪言 (5)1.空调系统制冷剂量数学模型 (6)1.1 引言 (6)1.2 制冷剂量数学模型 (6)2. 试验系统及方法介绍 (7)2.1 试验系统 (7)2.2 实验目的及方法 (12)2.3 空调系统流程及两器分析 (13)3. 实验结果与分析 (15)3.1 电子膨胀阀特性变化曲线 (15)3.1.1温度特性变化曲线 (15)3.1.2制冷量、功率、能效比的变化曲线 (16)3.2 制冷剂充注量特性变化曲线 (17)3.3 空调系统最优效率的匹配方法 (18)4. 小结及展望 (19)4.1 小结 (19)4.2 展望 (20)5. 主要参考文献及资料 (20)6. 致谢 (20)绪言（一）研究的动机制冷剂充注量与制冷装置的工作特性是紧密相关的，如果充注量过大, 将引起蒸发温度、冷凝温度上升, 由于冷凝器和蒸发器参与换热的有效面积减小, 蒸发器不能将冷量充分发挥出来；如果充注量过小, 蒸发、冷凝压力都下降, 蒸发器的传热温差增加了, 而制冷剂的制冷量却减少了, 系统工作特性也不符合要求。

目前SHEC的正在大力开发R410A冷媒的定频及变频压缩机，压缩机与空调系统的匹配的研究显得更为重要。

对一定容量的压缩机而言，在空调系统的匹配中，一般通过调节制冷剂充注量、毛细管长度或电子膨胀阀开度来寻找系统运行最佳效率状态。

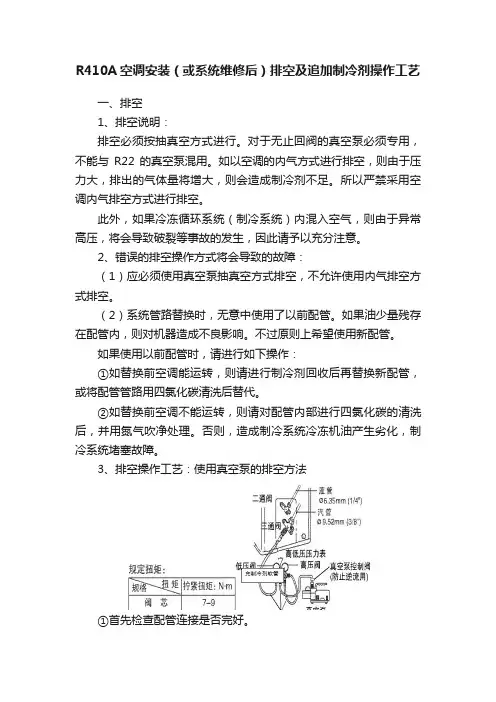

家用空调和多联机冷媒充注计算方法一、美的空调冷媒追加量计算1、家用空调普通冷媒追加标准（R22、R410A），有加长管且配管总长（A）超过5米的要按下表进行定量增加冷媒：2、家用空调可燃冷媒追加标准（R32、R290），连接管超过5米以上需要追加冷媒：3、家用中央空调冷媒追加标准：追加冷媒注意：•依室外机、室内机连接管液侧配管管径长度计算冷媒追加量；•分歧管折算长度为等价配管长度0.5m•系统管路追加冷媒时，冷媒罐倒置于电子秤上。

二、格力空调冷媒追加量计算因为R22和R410A两种成分和压力不同，R410A要液态充注，机器的铜管厚度也不同，所以两种冷媒禁止混用。

维修用测量仪表和定量充注制冷剂设备也要专用。

根据空调安装或维修工艺（国家标准或行业相关标准）规定：当空调安装室内外机连接管路超过标准长度5米以上时，就应当及时补充制冷剂，少加或漏加会造成系统故障或者运行效果不好。

1、家用空调加长管冷媒追加量一览表：2、一拖一风管机系列冷媒追加计算：3、FREE系列直流变频多联机组送风式室内机组冷媒追加计算：4、GMV Power：5、GMV Star：6、GMV雅居：7、GMV5、GMV5S：PS：R410A是由R32和R125两种工质按1：1的质量分数混合而成的HFCs类制冷剂。

同R22相比，R410A的冷凝压力大约是R22的1.6倍，是一种高压制冷剂，需要提高系统耐压强度；R32相对R410A而言，R32制冷剂饱和压力约高2.5%。

可燃性冷媒空调安装维修作业十大禁令1、严禁无上岗资格证从事特种作业；2、严禁2m以上高空作业不配戴安全带、不系安全绳进行作业；3、严禁在安装维修现场抽烟，两米范围内不得有火源或高温热源；4、严禁安装不抽真空或抽真空时间小于规范要求；5、严禁用氧气替代氮气进行系统保压；6、严禁对室外单边机进行开机运行；7、严禁在用户家进行焊接维修及用明火或焊接系统内有冷媒的管路；8、严禁在系统负压状态下回收冷媒，回收冷媒时间不得超过1分钟；9、严禁使用假冷媒、劣质冷媒及不同型号类别的冷媒混用或替代；10、严禁在开机运行状态下检测系统压力。

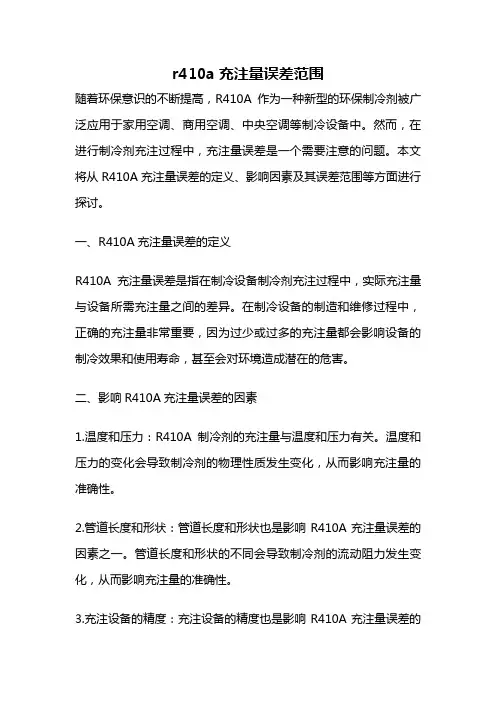

r410a充注量误差范围随着环保意识的不断提高，R410A作为一种新型的环保制冷剂被广泛应用于家用空调、商用空调、中央空调等制冷设备中。

然而，在进行制冷剂充注过程中，充注量误差是一个需要注意的问题。

本文将从R410A充注量误差的定义、影响因素及其误差范围等方面进行探讨。

一、R410A充注量误差的定义R410A充注量误差是指在制冷设备制冷剂充注过程中，实际充注量与设备所需充注量之间的差异。

在制冷设备的制造和维修过程中，正确的充注量非常重要，因为过少或过多的充注量都会影响设备的制冷效果和使用寿命，甚至会对环境造成潜在的危害。

二、影响R410A充注量误差的因素1.温度和压力：R410A制冷剂的充注量与温度和压力有关。

温度和压力的变化会导致制冷剂的物理性质发生变化，从而影响充注量的准确性。

2.管道长度和形状：管道长度和形状也是影响R410A充注量误差的因素之一。

管道长度和形状的不同会导致制冷剂的流动阻力发生变化，从而影响充注量的准确性。

3.充注设备的精度：充注设备的精度也是影响R410A充注量误差的因素之一。

充注设备精度的高低会直接影响充注量的准确性。

三、R410A充注量误差的误差范围根据相关标准规定，R410A充注量误差的误差范围应该在±5%以内。

具体的误差范围还要根据实际情况进行确定。

在实际充注过程中，应该根据设备的制造商提供的技术参数，结合充注设备的精度和操作人员的技术水平等因素，合理确定充注量，以确保设备的正常运行。

R410A充注量误差是制冷设备制造和维修过程中需要注意的一个问题。

在充注过程中，应该根据相关标准规定和设备制造商提供的技术参数，结合实际情况，合理确定充注量，并采用精度高的充注设备进行操作，以确保设备的正常运行和环保要求。

冷媒追加公式及标准一、多联机冷媒系统冷媒追加公式及标准R22系统追加制冷剂量R(kg) R = ()76.06.28⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()58.04.25⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()38.02.22⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()29.01.19⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()19.09.15⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()115.07.12⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()065.053.9⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()035.035.6⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 R410A 系统追加制冷剂量R(kg)R = ()68.06.28⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()52.04.25⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()38.02.22⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为+ ()27.01.19⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()18.09.15⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()12.07.12⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()06.053.9⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为 + ()023.035.6⨯⎪⎪⎪⎭⎫ ⎝⎛m 总长度液侧配管的的管径为1、依据室内机、室外机连接液侧配管的管径和长度，计算冷媒的追加量，追加冷媒为R22。

冷媒配管在5m 以内，不需在追加冷媒。

2、冷媒追加量的计算(单程管长L ≥5m)R22冷媒追加量的计算（单程管长L ≥5米）。

注：L---液管长度(m)3、追加量应写在室外机铭牌上。

4、制冷剂的追加量必须用电子称等测量。
