机组对应冷媒充注量

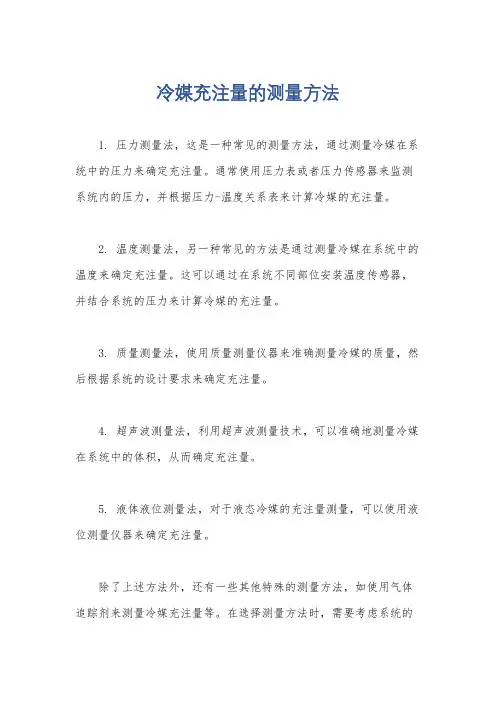

冷媒充注量的测量方法
1. 压力测量法，这是一种常见的测量方法，通过测量冷媒在系统中的压力来确定充注量。

通常使用压力表或者压力传感器来监测系统内的压力，并根据压力-温度关系表来计算冷媒的充注量。

2. 温度测量法，另一种常见的方法是通过测量冷媒在系统中的温度来确定充注量。

这可以通过在系统不同部位安装温度传感器，并结合系统的压力来计算冷媒的充注量。

3. 质量测量法，使用质量测量仪器来准确测量冷媒的质量，然后根据系统的设计要求来确定充注量。

4. 超声波测量法，利用超声波测量技术，可以准确地测量冷媒在系统中的体积，从而确定充注量。

5. 液体液位测量法，对于液态冷媒的充注量测量，可以使用液位测量仪器来确定充注量。

除了上述方法外，还有一些其他特殊的测量方法，如使用气体追踪剂来测量冷媒充注量等。

在选择测量方法时，需要考虑系统的
特点、测量的准确性以及安全性等因素。

同时，根据具体的系统类型和要求，可能需要结合多种方法来进行综合测量，以确保充注量的准确性和系统的正常运行。

汽车冷媒充注量gmw标准-概述说明以及解释1.引言1.1 概述概述部分应该对整个文章进行一个简要的介绍，说明本文要讨论的问题和内容。

根据大纲提供的信息，可以编写如下内容：概述部分旨在对汽车冷媒充注量gmw标准的相关内容进行概述。

本文将从多个角度对该标准进行介绍和分析，以便更好地了解和应用该标准。

首先，文章将介绍GMW标准的背景和基本情况。

GMW标准是汽车行业广泛应用的一项标准，它对汽车冷媒充注量进行了规定和要求。

了解GMW标准的起源和发展历程，对于深入理解该标准的重要性和适用范围具有重要意义。

接下来，文章将探讨汽车冷媒充注量的重要性。

汽车冷媒充注量是指汽车空调系统中所需的制冷剂的充注量。

合理的充注量对于确保汽车空调系统的正常运行和提供良好的舒适性至关重要。

因此，了解充注量的正确标准和规范是保证汽车空调系统性能和可靠性的一个重要环节。

最后，本文将详细解读GMW标准对汽车冷媒充注量的要求。

GMW 标准针对不同类型的汽车和不同环境条件下对冷媒充注量提出了具体的要求和指导意见。

本文将对GMW标准中的主要要求进行解析和分析，以便读者对该标准有更深入的理解。

通过对以上几个方面的介绍，本文旨在全面探讨汽车冷媒充注量gmw标准的相关内容，以便为读者提供一个系统的、全面的了解和应用该标准的参考。

在此基础上，本文还将对GMW标准进行评价，并对未来汽车冷媒充注量的研究进行展望。

请继续阅读本文，以获取更多有关该主题的详细信息和见解。

1.2 文章结构本文分为引言、正文和结论三个部分。

引言部分首先概述了文章的主题，即汽车冷媒充注量的GMW标准。

接着介绍了文章的结构，也就是本文的章节安排和内容概要。

最后明确了文章的目的，即通过对GMW标准和汽车冷媒充注量的分析，探讨其重要性以及对未来研究的展望。

正文部分是本文的主体，包括了对GMW标准的介绍、汽车冷媒充注量重要性的论述以及GMW标准对汽车冷媒充注量的要求的详细阐述。

在介绍GMW标准时，将包括该标准的背景、制定目的以及适用范围等内容。

中央空调中1HP等于KW 计算大卡定义：一、各种制冷量单位的换算关系如下：1. 1kcal／h(大卡／小时)＝1.163W，1W＝0.8598kcal／h；2. 1Btu／h(英热单位／小时)＝0.2931W，1W＝3.412Btu／h；3. 1USRT(美国冷吨)＝3.517kW，1kW＝0.28434USRT；4. 1kcal／h＝3.968Btu／h，1Btu／h＝0.252kcal／h；5. 1USRT＝3024kcal／h，10000kcal／h＝3.3069USRT；6. 1匹＝2.5kW（用于风冷机组），1匹＝3kW（用于水冷机组）说明：1.“匹”用于动力单位时，用Hp(英制匹)或Ps(公制匹)表示，也称“马力”，1Hp(英制匹)＝0.7457kW，1Ps(公制匹)＝0.735kW；2.中小型空调制冷机组的制冷量常用“匹”表示，大型空调制冷机组的制冷量常用“冷吨（美国冷吨）”表示。

二、螺杆机的制冷剂充注计算（公司估算）制冷剂（R22）Kg=（制冷量/3.516）*0.6-----0.8\\\三、空调的制冷量和功率常用：1050KW=300RT（冷吨）。

四、冷媒冲注系数：0.6-0.8。

1KW=860KCal1HP＝1匹＝736瓦-----745.7W=2684.52KJ五、功率是指制冷机为获得制冷量所消耗的能量电功率1KCal是指1Kg水在一个大气压下.以温度+19.5℃加热至+20.5℃时所需的热量。

1BTU是.1磅重的水加热温度上升1华氏度所需的热量为一个英热单位。

冷吨是24小时内将一吨0℃水结为0℃冰所放出的热量六、空调的制冷量和输入电功率必然成正比例关系。

输入的电能，是驱动压缩机运转，同时驱动控制电路以及风机运转所使用的电量。

而制冷量（或者带热泵制热）那么这个冷量（正规的说法是散热能力）是由于制冷剂蒸发（汽化）吸热冷凝（液化）散热过程中带走的热量。

空调匹数原指输入功率，包括压机、风扇电机及电控部分，因不同的品牌其具体的系统及电控设计差异，其输出的制冷量不同，故其制冷量以输出功率算。

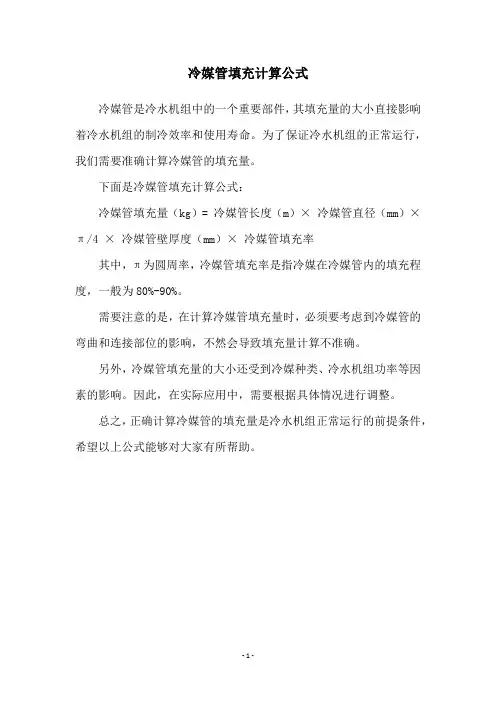

冷媒管填充计算公式
冷媒管是冷水机组中的一个重要部件，其填充量的大小直接影响着冷水机组的制冷效率和使用寿命。

为了保证冷水机组的正常运行，我们需要准确计算冷媒管的填充量。

下面是冷媒管填充计算公式：
冷媒管填充量（kg）= 冷媒管长度（m）×冷媒管直径（mm）×π/4 ×冷媒管壁厚度（mm）×冷媒管填充率
其中，π为圆周率，冷媒管填充率是指冷媒在冷媒管内的填充程度，一般为80%-90%。

需要注意的是，在计算冷媒管填充量时，必须要考虑到冷媒管的弯曲和连接部位的影响，不然会导致填充量计算不准确。

另外，冷媒管填充量的大小还受到冷媒种类、冷水机组功率等因素的影响。

因此，在实际应用中，需要根据具体情况进行调整。

总之，正确计算冷媒管的填充量是冷水机组正常运行的前提条件，希望以上公式能够对大家有所帮助。

- 1 -。

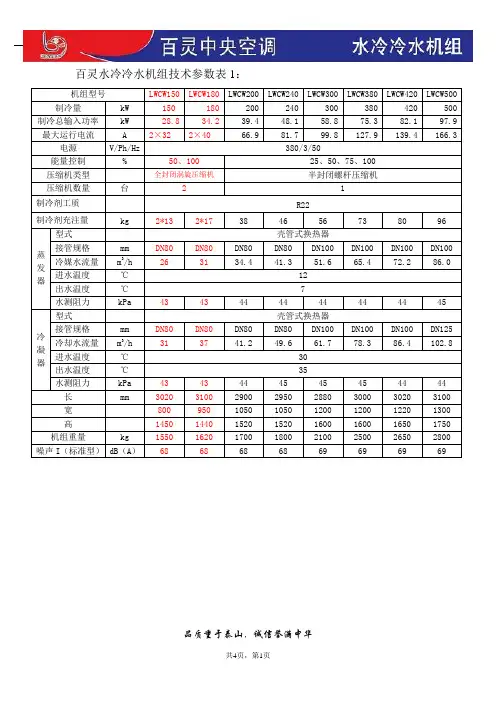

机组型号LWCW150 LWCW180 LWCW200 LWCW240 LWCW300 LWCW380 LWCW420 LWCW500 制冷量kW 150 180 200 240 300 380 420 500 制冷总输入功率kW 28.8 34.2 39.4 48.1 58.8 75.3 82.1 97.9 最大运行电流 A 2×32 2×40 66.9 81.7 99.8 127.9 139.4 166.3 电源V/Ph/Hz 380/3/50能量控制% 50、100 25、50、75、100压缩机类型全封闭涡旋压缩机半封闭螺杆压缩机压缩机数量台 2 1制冷剂工质R22制冷剂充注量kg 2*13 2*17 38 46 56 73 80 96蒸发器型式壳管式换热器接管规格mm DN80 DN80 DN80 DN80 DN100 DN100 DN100 DN100 冷媒水流量m3/h 26 31 34.4 41.3 51.6 65.4 72.2 86.0 进水温度℃12出水温度℃7水测阻力kPa 43 43 44 44 44 44 44 45冷凝器型式壳管式换热器接管规格mm DN80 DN80 DN80 DN80 DN100 DN100 DN100 DN125 冷却水流量m3/h 31 37 41.2 49.6 61.7 78.3 86.4 102.8 进水温度℃30出水温度℃35水测阻力kPa 43 43 44 45 45 45 44 44 长mm 3020 3100 2900 2950 2880 3000 3020 3100 宽800 950 1050 1050 1200 1200 1220 1300 高1450 1440 1520 1520 1600 1600 1650 1750 机组重量kg 1550 1620 1700 1800 2100 2500 2650 2800噪声I（标准型）dB（A）68 68 68 68 69 69 69 69品质重于泰山，诚信誉满中华机组型号LWCW520LWCW580LWCW630LWCW680LWCW720LWCW830LWCW900制冷量kW 520580630680720830900制冷总输入功率kW 101.9115.9124.3135.9144.2164.7175.6最大运行电流 A 173196.7211.2230.8244.9279.7298电源V/Ph/Hz 380/3/50能量控制% 25、50、75、100压缩机类型半封闭螺杆压缩机压缩机数量台 1制冷剂R22制冷剂充注量kg 102116125137147173188蒸发器型式壳管式换热器接管规格mm DN100DN125DN125DN125DN125DN125DN125冷媒水流量m3/h 89.499.8108.4117.0123.8142.8154.8进水温度℃12出水温度℃7水测阻力kPa 45454544444444冷凝器型式壳管式换热器接管规格mm DN125DN125DN125DN125DN125DN125DN125冷却水流量m3/h 107.0119.7129.7140.3148.6171.1185.0进水温度℃30出水温度℃35水测阻力kPa 45454545454546长mm 3300360031203450350036003860宽mm 1350131013501350135013801395高mm 1800185019001850190019902020机组重量kg 3200350037003750382038803890噪声dB（A）70 70 70 72 74 76 76品质重于泰山，诚信誉满中华机组型号LWCW1000LWCW1100LWCW1160LWCW1260LWCW1360LWCW1440LWCW1660LWCW1800制冷量kW 10001100116012601360144016601800制冷总输入功率kW 195.8217.8231.8248.6271.8288.4329.4351.2最大运行电流 A 332.6369.7393.4422.4461.6489.8559.4596电源V/Ph/Hz 380/3/50能量控制% 12.5、25、37.5、50、62.5、75、87.5、100压缩机类型半封闭螺杆压缩机压缩机数量台 2制冷剂R22制冷剂充注量kg 193218232250274295346375蒸发器型式壳管式换热器接管规格mm DN150DN150DN150DN150DN150DN150DN150DN200冷媒水流量m3/h 172.0189.2199.5216.7233.9247.7285.5309.6进水温度℃12出水温度℃7水测阻力kPa 4344454646464646冷凝器型式壳管式换热器接管规格mm 2-DN1252-DN1252-DN1252-DN1252-DN1252-DN1502-DN1502-DN150冷却水流量m3/h 205.7226.7239.4259.5280.7297.3342.2370.0进水温度℃30出水温度℃35水测阻力kPa 4443454545464646长mm 41604250436042804320438045454600宽mm 13951395139514801460146014801490高mm 20202020202020602035203520502100机组重量kg 42104520472055506200660068006900噪声dB（A）78 78 78 78 79 79 79 80品质重于泰山，诚信誉满中华机组型号LWCW2000LWCW2200LWCW2320LWCW2520LWCW2720LWCW2880LWCW3320LWCW3600制冷量kW 20002200232025202720288033203600制冷总输入功率kW 391.6435.6463.6497.2543.6576.8658.8702.4最大运行电流 A 665.2739.4786.8844.8923.2979.61118.81192电源V/Ph/Hz 380/3/50能量控制% 6.25、12.5、18.75、25、31.25、37.5、43.75、50、56.25、62.5、68.75、75、81.25、87.5、93.75、100 压缩机类型半封闭螺杆压缩机压缩机数量台 4制冷剂R22制冷剂充注量kg 386436465500548590692751蒸发器型式壳管式换热器接管规格mm 2-DN1502-DN1502-DN1502-DN1502-DN1502-DN2002-DN2002-DN200冷媒水流量m3/h 344.0378.4399.0433.4467.8495.4571.0619.2进水温度℃12出水温度℃7水测阻力kPa 4545454646464646冷凝器型式壳管式换热器接管规格mm 2-DN1502-DN1502-DN2002-DN2002-DN2002-DN2002-DN2002-DN200冷却水流量m3/h 411.4453.3478.8519.0561.3594.6684.4740.0进水温度℃30出水温度℃35水测阻力kPa 4645464545454545长mm 46104650465050005000475047504850宽mm 14902350240024602460248024002400高mm 21002365249524652500250025552575机组重量kg 695011000118001200012500128001300015000噪声dB（A）80 81818182828383品质重于泰山，诚信誉满中华。

空调器制冷剂最佳充注量确定每一种空调器的设计都存在着如何确定制冷剂充注量的问题，特别是在采用毛细管作节流装置的空调器中，由于毛细管的调节能力较热力膨胀阀差，充注量的变化对其性能影响更大。

目前这方面的研究较少，缺少成熟的理论计算方法，各生产厂家只好采取试验手段，依据经验估计值进行多次试验，以最终确定最佳充注量。

这种重复的工作不仅费钱，也费时费力。

为了使确定最佳充注量变得简单可行，本文在系统稳态性能模拟的基础上，对分体式空调器的最佳充注量进行了计算，并提出了确定系统最佳充注量的原则：当空调器的结构尺寸和工作条件一定，制冷量达到设计要求时，系统的能效比最大。

此时，空调器及各部件处于最佳工作状态。

本人曾对ＫＦＲ－３２ＧＷ／Ｈ分体挂壁式空调器反复做试验，理论计算和试验结果很吻合。

1充注量计算制冷剂在制冷系统中的状态可分为单相和两相两种，这两部分的制冷剂质量计算应分别考虑。

1.1单相区质量计算单相区制冷剂密度计算较为简单，处于单相区的各部分制冷剂质量可通过积分计算。

（１）式中ｍ１为制冷剂质量，ｋｇ；ρ为密度，ｋｇ／ｍ３；Ｖ为容积，ｍ３；Pv为压力，Ｐａ；Ｔv为制冷剂温度，Ｋ。

单相区制冷剂主要存在于蒸发器过热区、冷凝器过冷区、连接管路、压缩机壳体内、过滤器和润滑油中，故单相区制冷剂质量为：（２）式（２）中各参数的下标含义为：ｆｉｌｔ过滤器，ｐｉｐｅ管路，ｏｉｌ润滑油，ｃｏｍ压缩机，Ｖ单相区容积。

考虑到压缩机、过滤器、接管内制冷剂温度变化不大，故式（２）中采用平均温度来计算密度。

润滑油中溶解的制冷剂量，可根据油质量及制冷剂的溶解度进行计算。

1.2两相区质量的计算充注量计算的难点在于两相区中制冷剂量的确定，其关键是两相区空泡系数的计算。

在两相区空泡系数修正模型的研究和验证方面，不少学者已经做了大量工作。

笔者在此基础上，结合空调器的实际工作条件，在稳态工况下，假设换热器两相区单位面积热负荷一定，选用Ｈｕｇｈｍａｒｋ模型计算两相区的制冷剂量。

冷媒充注工艺规范（发布日期：2011-11-9）1目的及范围本标准规定了制冷剂充注技术、工艺规范要求及检验规则。

本标准适用于中央空调产品制冷系统的制冷剂充注。

2引用标准下列标准所包含的条文, 通过在本标准中引用而构成为本标准的条文。

本标准出版时, 所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 7778-2001（中央空调）制冷剂编号方法和安全性分类JG/LB-S 007-2011 R22制冷剂JG/LB-S 009-2011 R410A制冷剂JG/LB-S 008-2011 R407C制冷剂3冷媒的种类志高中央空调空调常用的冷媒有三种：R22、R407C、R410A3.1R22俗称氟里昂，是由三氯甲烷（CHCl3 ）无水氟化氢（AHF）在五氯化锑催化下反应生成的二氟一氯甲烷，分子式为CHClF2。

R22在常温下为无色的气体，加压可液化为无色透明的液体。

3.2R407C组成：R32/R125/R134a 23/25/52wt%；在机型中用“C”表示。

特性：1 单位容积制冷量、蒸发压力、冷凝压力、排气温度等综合的热力学性能与R22接近；2 换热系数比R22低10%左右；3 压缩机润滑油需采用聚酯油（Polyol Ester Oil）；4 冷媒充灌量适当减小，毛细管适当加长；5 向系统充注时必须采用液相充注；6 系统中的工质少量泄漏及再补充后，系统中工质的成分略有变化，但对系统性能的影响较小。

3.3R410A组成：R32/R125 50/50wt%；在机型中用“A”表示。

特性：a冷凝压力比R22高约50%；b 单位容积制冷量比R22增加约50%；c在相同的测试条件下，冷凝换热系数高于R22约2-6%，压力损失低约20-40%；d 蒸发换热系数比R22高约20-30%；e 使用R410A的系统比R22的系统更加紧凑。

4冷媒充注机及设备要求、参数4.1冷媒充注机冷媒充注机都分为两部分，一部分为冷媒增压部分；另一部分为冷媒充注部分。

中央空调主机保养方法及注意事项一、月度保养检测项目：1、机组外观/周围清洁。

2、检查调整安全装置。

3、检查控制中心功能。

4、检查启动器和继电器。

5、检查压缩机运行状况。

6、检查电机及运行状况。

7、检查轴封状况。

8、水系统及热交换效果分析。

9、检查机组的雪种充注量。

10、油位/油色/油温。

11、油过滤器芯及油压差。

12、干燥过滤器。

13、机组密闭性14、机组附属构件/联锁装置状况。

二、固体启动器冷却液液位检查及补充：三、更换油过滤器方法及注意事项：1、先关闭油过滤器两端闸阀。

2、用气管把气排入桶里，开始不要打那么开排气阀，慢慢加大。

3、用手分别摸油过滤器两闸阀外油管，两端温度应差不多，都高于油过滤器温度，说明阀是关闭完好（这样判断两端阀有没关好）。

4、排完气后，用专用工具拆，拆到差不多脱时，手摇动过滤器检查有无完全卸压。

5、注意，拆过滤器时手不能放在底部，正确应放在两侧面。

6、把原过滤器芯拿出，清洁干静过滤器壳，更换上新过滤器芯。

7、检查密封环，安装过滤器。

8、小开分离器端这一个闸阀，排气约 20 秒钟，两端闸阀打在开位置。

9、检查过滤器密闭性。

10、开机加压，再检查密闭性（漏不漏油，如果漏更换密封环可恢复正常）。

四、注油方法：1、机组应停机。

注：如果是为了使油位回复到合适之处而注油，可在机组运行时加注。

2、将注油泵的吸油口浸入清洁的新油桶内，再将其排油口与机组注油阀相接。

先不要拧紧注油阀接口，在油泵进行了几次行程将空气压出后再拧紧。

这样即使油注入管内又防止空气被泵入机组内。

3、打开注油阀将油泵入机组，螺杆机直到油分离器中（或离心机直到压缩机油箱内）的油位约在上视镜中间为止。

然后关闭注油阀，卸下手动油泵接口。

4、在一完成注油工作即闭合至启动器的电源，使油加热器通电，它可使油中的冷媒浓度保持在最低值。

注：螺杆机 S0、S1、S2、S3 型压缩机合适注油量约 10 加仑，S4、S5 压缩机约 15 加。

制冷剂和冷冻机油充注量计算制冷剂和冷冻机油充注量计算是确定制冷设备中制冷剂和冷冻机油的适量充注量的重要工作。

正确的充注量可以确保制冷设备的正常运行和高效工作，同时也可以提高设备的寿命。

下面将详细介绍制冷剂和冷冻机油充注量的计算方法。

首先，我们来讨论制冷剂充注量的计算。

制冷剂的充注量通常以冷凝器和蒸发器的含冷媒量为基准进行计算。

计算制冷剂充注量的公式如下：制冷剂充注量=冷凝器含冷媒量+蒸发器含冷媒量冷凝器含冷媒量的计算可以使用以下公式：冷凝器含冷媒量=冷凝器容积×冷凝器平均充注量系数其中，冷凝器容积表示冷凝器的体积，冷凝器平均充注量系数是一个经验值，可以根据设备的类型和制冷剂种类来确定。

蒸发器含冷媒量的计算可以使用以下公式：蒸发器含冷媒量=蒸发器容积×蒸发器平均充注量系数和冷凝器一样，蒸发器容积也表示蒸发器的体积，蒸发器平均充注量系数也是一个经验值，可以根据设备的类型和制冷剂种类来确定。

在计算制冷剂充注量时，还需要考虑其他因素，如制冷剂种类的选择、环境温度和设计工况等。

因此，在实际计算中，往往需要综合考虑这些因素，采用更加准确的方法。

接下来，我们来讨论冷冻机油充注量的计算。

冷冻机油的充注量通常以压缩机的排气量为基准进行计算。

计算冷冻机油充注量的公式如下：冷冻机油充注量=排气量×机油充注比例其中，排气量表示压缩机的排气量，机油充注比例是一个经验值，可以根据设备的类型和冷冻机油品牌来确定。

在实际计算中，还需要考虑其他因素，如机油的粘度、压缩机的类型和工作条件等。

因此，在确定冷冻机油充注量时，需要综合考虑这些因素，采用更加准确的方法。

需要注意的是，制冷剂和冷冻机油的充注量需要遵循设备制造商的规定和要求。

制冷设备的制造商通常会提供具体的充注量计算方法和充注比例，以保证设备的正常运行和寿命。

总结起来，制冷剂和冷冻机油充注量的计算是确保制冷设备正常运行和高效工作的关键环节。

通过合理计算和准确充注，可以确保设备的性能达到设计要求，并延长设备的使用寿命。
