箱变由运行转检修

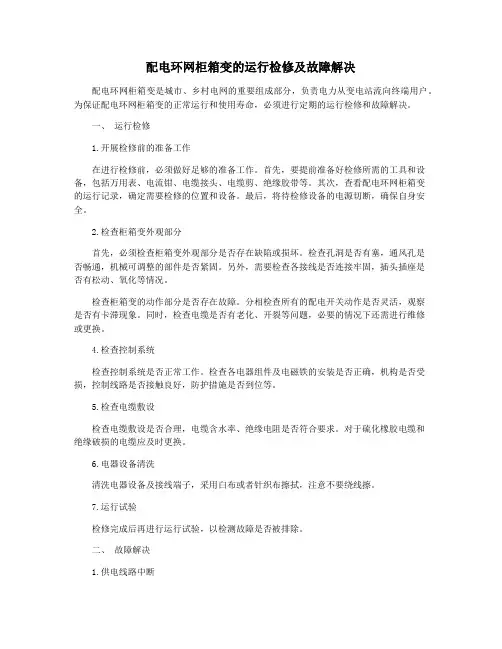

配电环网柜箱变的运行检修及故障解决配电环网柜箱变是城市、乡村电网的重要组成部分，负责电力从变电站流向终端用户。

为保证配电环网柜箱变的正常运行和使用寿命，必须进行定期的运行检修和故障解决。

一、运行检修1.开展检修前的准备工作在进行检修前，必须做好足够的准备工作。

首先，要提前准备好检修所需的工具和设备，包括万用表、电流钳、电缆接头、电缆剪、绝缘胶带等。

其次，查看配电环网柜箱变的运行记录，确定需要检修的位置和设备。

最后，将待检修设备的电源切断，确保自身安全。

2.检查柜箱变外观部分首先，必须检查柜箱变外观部分是否存在缺陷或损坏。

检查孔洞是否有塞，通风孔是否畅通，机械可调整的部件是否紧固。

另外，需要检查各接线是否连接牢固，插头插座是否有松动、氧化等情况。

检查柜箱变的动作部分是否存在故障。

分相检查所有的配电开关动作是否灵活，观察是否有卡滞现象。

同时，检查电缆是否有老化、开裂等问题，必要的情况下还需进行维修或更换。

4.检查控制系统检查控制系统是否正常工作。

检查各电器组件及电磁铁的安装是否正确，机构是否受损，控制线路是否接触良好，防护措施是否到位等。

5.检查电缆敷设检查电缆敷设是否合理，电缆含水率、绝缘电阻是否符合要求。

对于硫化橡胶电缆和绝缘破损的电缆应及时更换。

6.电器设备清洗清洗电器设备及接线端子，采用白布或者针织布擦拭，注意不要绕线擦。

7.运行试验检修完成后再进行运行试验，以检测故障是否被排除。

二、故障解决1.供电线路中断在供电线路中断时，首先要检查配电环网柜箱变的开关是否正常，再检查电源是否正常供电，如果供电良好，可根据故障指示报告进行排查。

2.配电开关不动作检查配电开关有无卡滞现象，是否有外力作用，如无异常，则检查电磁铁或控制系统是否正常工作。

3.短路或过载短路或过载时需要立即切断电源，并检查电器设备的损坏情况。

排除故障后才可恢复供电，切不能强行运行。

4.漏电漏电时主要是检查绝缘是否漏电，可以对放电位置旁观察电弧情况，如电弧正常（稳定、清晰）可基本判定绝缘已经漏电，需更换。

1某某箱变由运行转检修随着社会的发展和用电负荷的增加，电力系统中的设备也面临着不同程度的磨损和老化，为确保电力系统的安全稳定运行，保证电力供应的可靠性，对设备进行定期的检修和维护工作是必不可少的。

其中，箱变作为重要的电力设备之一，在运行一段时间后，也需要进行一次全面维修和检修工作。

箱变作为一种重要的电力设备，主要用于电网的电压变换，将高电压送入变电站，经过变电站的处理后再送入低压电网。

箱变运行一段时间后，由于受到电压冲击和负荷变化的影响，设备内部的绝缘材料容易老化、破损，同时，设备中的电气元件也会因为长期的工作而出现损坏和老化，导致变压器的性能和可靠性下降。

为保证箱变的正常运行，必须对其进行全面的检修和维护工作。

首先，进行外部的清洁和涂层处理，去除设备表面的积尘和杂物，并对设备表面进行涂层保护，防止其受到环境气候的影响。

同时，对箱变的内部进行检查和维修，包括检查油池中的绝缘油质量和绝缘材料的状态，清洗油池中的杂质和沉淀物，更换老化的绝缘材料和电气元件等。

箱变在检修过程中，还需要对其进行电气性能测试和负荷试验。

通过对箱变内部绝缘材料的测试，可以了解其电气性能和绝缘状态，确保变压器在正常的电压和负载条件下能够稳定工作。

同时，通过对箱变进行负荷试验，可以检测其在不同负荷条件下的性能和可靠性，为后续的运行提供数据支持。

除此之外，箱变在检修过程中，还需要对操作人员进行培训和安全教育。

由于箱变属于高压设备，操作人员必须具备一定的技术和安全知识，才能正确操作设备，并确保自己和他人的安全。

因此，在检修期间，应对操作人员进行相关培训和安全教育，提高其对设备操作和安全防范的意识。

经过一段时间的维修和检修工作，箱变将焕然一新，重新投入到电力系统中，为社会提供稳定可靠的电力供应。

然而，在设备恢复运行后，仍然需要对其进行定期的检修和维护，以确保其长期稳定工作。

只有通过对电力设备的维修和检修工作的不断深入，才能保障电力系统的可靠性和安全性，为社会经济的发展提供强有力的支持。

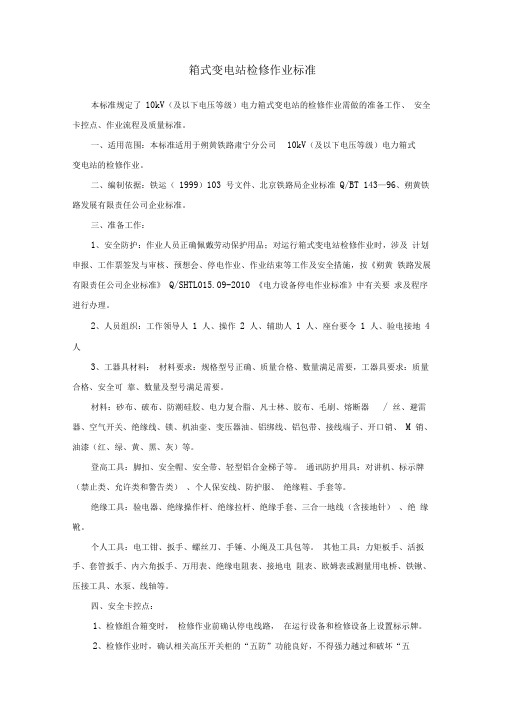

箱式变电站检修作业标准本标准规定了10kV（及以下电压等级）电力箱式变电站的检修作业需做的准备工作、安全卡控点、作业流程及质量标准。

一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV（及以下电压等级）电力箱式变电站的检修作业。

二、编制依据：铁运（1999）103 号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。

三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行箱式变电站检修作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-2010 《电力设备停电作业标准》中有关要求及程序进行办理。

2、人员组织：工作领导人1 人、操作2 人、辅助人1 人、座台要令1 人、验电接地4 人3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。

材料：砂布、破布、防潮硅胶、电力复合脂、凡士林、胶布、毛刷、熔断器/ 丝、避雷器、空气开关、绝缘线、锁、机油壶、变压器油、铝绑线、铝包带、接线端子、开口销、M 销、油漆（红、绿、黄、黑、灰）等。

登高工具：脚扣、安全帽、安全带、轻型铝合金梯子等。

通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。

绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。

个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。

其他工具：力矩板手、活扳手、套管扳手、内六角扳手、万用表、绝缘电阻表、接地电阻表、欧姆表或测量用电桥、铁锹、压接工具、水泵、线轴等。

四、安全卡控点：1、检修组合箱变时，检修作业前确认停电线路，在运行设备和检修设备上设置标示牌。

2、检修作业时，确认相关高压开关柜的“五防”功能良好，不得强力越过和破坏“五防”功能。

箱变检修维护规程1 检修周期及检修项目1．1 检修周期1.1.1 大修周期: 一般在投入运行后的5年内和以后每间隔10年大修一次。

1.1．2 小修周期: 一般每年1次。

1.2 检修项目1.2.1 绝缘子的检修1.2.2 灭弧室（高压负荷开关）的检修1.2.3 导电部分的检修1.2.4 操作机构的检修1.2.5 绕组、引线的检修1.2.6 铁芯、铁芯紧固件(穿心螺杆、夹件、拉带、绑带等)、压钉、压板及接地片的检修；1.2.7 风扇等附属设备的检修；1.2.8 测温装置的校验；1.2.9 仪表的检查。

2 检修前的准备工作2.1 查阅档案了解变压器的运行状况2.1.1 运行中所发现的缺陷和异常(事故)情况，出口短路的次数和情况；2.1.2 负载、温度和附属装置的运行情况；2.1.3 查阅上次大修总结报告和技术档案；2.1.4 查阅试验记录，了解绝缘状况；2.1.5 进行大修前的试验，确定附加检修项目。

2.2 编制大修工程技术、组织措施计划其主要内容如下：2.2.1 人员组织及分工；2.2.2 施工项目及进度表；2.2.3 特殊项目的施工方案；2.2.4 确保施工安全、质量的技术措施和现场防火措施；2.2.5 主要施工工具、设备明细表，主要材料明细表；2.2.6 绘制必要的施工图。

3 检修工艺要求3.1 仪表的检修检查仪表的正确性，与实际值相符合。

3.2 风扇的检修检查风扇是否能正常运行，或者发生反转，如发生反转应改变其接线。

3.3 负荷开关的检修3.3.1 检查外部情况、开关紧固情况及操动机构是否灵活，必要时加以调整。

3.3.2 检查和修理触头，清除触头烧损痕迹。

3.3.3 检查与调整动、静触头的接触紧密程度，并检查三相是否同时接触，必要时加以调整。

3.3.4 更换损坏的灭弧装置，检查灭弧罩绝缘间有无间隙。

3.3.5 更换有裂纹的、损坏的绝缘子。

3.3.6 擦净负荷开关3.3.7 检查接地是否完整可靠3.3.8 负荷开关安装或修理完毕后，应进行速度试验，要求刚分闸速度达到（3.6±0.2）m/s，刚合闸速度为（4±0.4）m/s。

箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内．本大对箱变的运行、巡视、维护及常见的规定作了较为详细的介绍。

箱变的全称是箱式变电站．是一种将电力变压器和高、低压配电装置等组合在一个或几个柜体的，可以吊装运输的箱式电力设备。

由于它结构紧凑、外观整洁、移动安装方便、维护量小等特，在铁路、工厂、城市的电网建设中被大量采用。

一、箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室，这三个室在箱变中有“目”字型布置和“品”字型布置。

箱变是因由多件单独设备根据用户需要组合，因此有各种形式和功能，根据其结构的不同可分为美式箱式变和欧式箱式变。

我国的一般采用的是欧式箱变。

二，箱变的运行与维护（一）箱变运行的基本要求1.箱式设备放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响运行。

浇制混凝土平台时要留有空挡．便于电缆进出线的敷设。

2.箱体与接地网必须有两处可靠的连接，箱变接地和接零可共用一接地网，接地网一般在基础的四角打接地桩，然后连成一体。

3.箱式设备周围不能违章堆物，确保电气设备的通风及运行巡视需要，箱变以自然风循环冷却为主，变压器室门不应堵塞。

4.高压配电装置中的环网开关、变压器．避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试脸。

作时要正确解除机械连锁，并使用绝缘棒操作。

（二）箱变的巡视维护箱变应根据巡视维护周期进行定期巡视（每月不少于一次），测试电缆终端头连接处的温度，检查设备运行情况，必要时进行试脸。

箱变的工作原理、作用、技术参数及检修安全措施一、箱变的工作原理箱式变电站，简称箱变，是一种将高压开关设备、配电变压器和低压配电装置等组合在一起，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。

它的工作原理是将外部的高压电通过高压开关设备引入，经过配电变压器降压后，再通过低压配电装置将电能分配给各个用电设备。

具体来说，当高压电进入箱变时，首先通过高压开关设备进行控制和保护，如高压断路器、隔离开关等。

这些设备能够在电路发生异常时迅速切断电源，保护电路和设备的安全。

接着，高压电通过配电变压器降压，将电压降低到适合低压用电设备的水平。

最后，低压配电装置将电能分配给各个用电设备，如电动机、照明设备等。

二、箱变的作用箱变在电力系统中的作用至关重要。

首先，它能够实现电能的转换和分配，将高压电转换为低压电，并分配给各个用电设备，满足人们的生产和生活需求。

其次，箱变具有体积小、结构紧凑、安装方便等优点，适用于城市、乡村、工矿企业等各种环境。

此外，箱变还具有节能环保、安全可靠、维护方便等特点，对提高电力系统的供电质量和可靠性具有重要意义。

三、箱变的技术参数箱变的技术参数包括额定电压、额定容量、短路阻抗、防护等级等。

其中，额定电压是指箱变能够正常工作的电压范围；额定容量是指箱变能够输出的最大功率；短路阻抗是指箱变在短路情况下所呈现的阻抗值，它反映了箱变对短路电流的承受能力；防护等级则是指箱变外壳的防护能力，如防尘、防水等。

此外，根据不同的使用环境和需求，箱变还可以配备各种附加功能，如温度控制、湿度控制、防雷保护等。

这些附加功能能够进一步提高箱变的性能和可靠性，满足用户的多样化需求。

四、箱变的检修安全措施为了确保箱变的安全运行和检修工作的顺利进行，必须采取一系列的安全措施。

首先，在检修前必须对箱变进行停电处理，并验明无电压后方可进行工作。

同时，应悬挂“禁止合闸，有人工作”的标示牌，防止他人误操作导致事故发生。

6 集电线路设备检修与维护6.1 一般性要求6.1.1 电气工作人员应具备必要的安全知识、电气知识和业务技能，无妨碍工作的病症。

6.1.2 作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标准规定的要求。

6.1.3 线路作业时发电厂和变电站的安全措施应满足一般工作程序和安全要求。

6.2 箱式变压器设备基本参数 35kV箱式变压器6.2.1 检修周期a）每周应对设备全面巡回检查一次，并做好设备巡回检查记录。

b）大修周期：一般在正式投运后五年一次，以后每十年一次。

当承受出口短路后或运行中发现异常状况并经试验判明有部故障应考虑提前大修；c）小修周期：每年至少一次。

6.2.2 日常维护与检修工作容变压器各附件检修项目及标准:变压器常见故障处理：1检修作业卡(1) C级检修①安全措施：·所有进入施工现场工作人员必须严格执行《电业安全生产规定》，明确停电围、工作容、停电时间，核实站所做安全措施是否与工作容相符。

·学习有关工作围、安全措施。

·检修前必须对检修工作危险点进行分析。

每次检修工作前，应针对被检修隔离开关的具体情况，对危险点进行详细分析，并做好充分的预防措施，并组织所有检修人员共同学习。

②使用工器具：检修工器具、备件及材料准备、个人常用工具、试验检测仪器、专用拆装扳手等。

③其他：·检修前应对检修的设备运行情况、故障情况、缺陷情况及设备近期的试验检测等方面情况进行详细、全面的调查分析为现场具体的检修方案的制订打好基础。

·检修前的检查和试验：为了解设备在检修前的状态以及为检修后试验数据进行比较，在检修前应进行检查和试验。

④C级检修作业卡：B级检修作业卡：2验收⑴验收方式为三级验收：作业组为第一级验收方，技术专工为第二级验收方，运行组为第三级验收方。

⑵试运行前检查项目·变压器本体、冷却装置及所有附件均完整无缺不渗油，油漆完整。

·接地可靠。

集电线路箱变检修规程一般性要求电气工作人员应具备必要的安全知识、电气知识和业务技能，无妨碍工作的病症。

作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标准规定的要求。

线路作业时发电厂和变电站的安全措施应满足一般工作程序和安全要求。

箱式变压器设备基本参数 35kV箱式变压器检修周期a）每周应对设备全面巡回检查一次，并做好设备巡回检查记录。

b）大修周期：一般在正式投运后五年一次，以后每十年一次。

当承受出口短路后或运行中发现异常状况并经试验判明有内部故障应考虑提前大修；c）小修周期：每年至少一次。

日常维护与检修工作内容变压器检修工艺及要求变压器各附件检修项目及标准:分接开关检修项目、工艺和标准高压限流装置检查项目、工艺要求变压器常见故障处理：变压器本体常见故障表1：变压器油老化情况表1检修作业卡(1) C级检修①安全措施：·所有进入施工现场工作人员必须严格执行《电业安全生产规定》，明确停电范围、工作内容、停电时间，核实站内所做安全措施是否与工作内容相符。

·学习有关工作范围、安全措施。

·检修前必须对检修工作危险点进行分析。

每次检修工作前，应针对被检修隔离开关的具体情况，对危险点进行详细分析，并做好充分的预防措施，并组织所有检修人员共同学习。

②使用工器具：检修工器具、备件及材料准备、个人常用工具、试验检测仪器、专用拆装扳手等。

③其他：·检修前应对检修的设备运行情况、故障情况、缺陷情况及设备近期的试验检测等方面情况进行详细、全面的调查分析为现场具体的检修方案的制订打好基础。

·检修前的检查和试验：为了解设备在检修前的状态以及为检修后试验数据进行比较，在检修前应进行检查和试验。

④C级检修作业卡：B级检修作业卡：2验收⑴验收方式为三级验收：作业组为第一级验收方，技术专工为第二级验收方，运行组为第三级验收方。

⑵试运行前检查项目·变压器本体、冷却装置及所有附件均完整无缺不渗油，油漆完整。

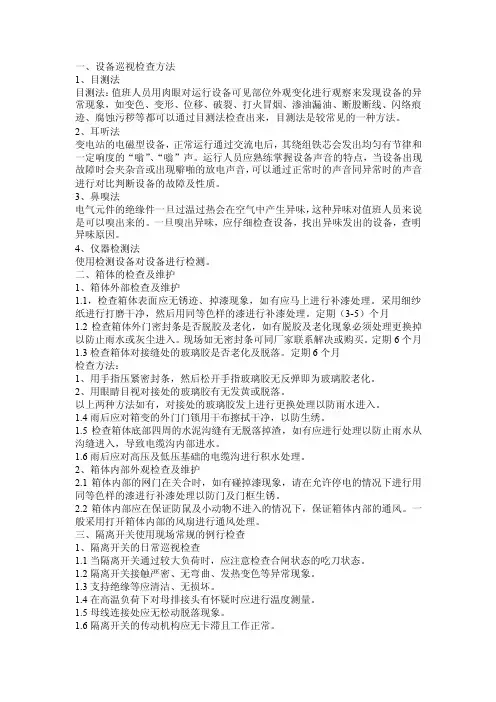

一、设备巡视检查方法1、目测法目测法：值班人员用肉眼对运行设备可见部位外观变化进行观察来发现设备的异常现象，如变色、变形、位移、破裂、打火冒烟、渗油漏油、断股断线、闪络痕迹、腐蚀污秽等都可以通过目测法检查出来，目测法是较常见的一种方法。

2、耳听法变电站的电磁型设备，正常运行通过交流电后，其绕组铁芯会发出均匀有节律和一定响度的“嗡”、“嗡”声。

运行人员应熟练掌握设备声音的特点，当设备出现故障时会夹杂音或出现噼啪的放电声音，可以通过正常时的声音同异常时的声音进行对比判断设备的故障及性质。

3、鼻嗅法电气元件的绝缘件一旦过温过热会在空气中产生异味，这种异味对值班人员来说是可以嗅出来的。

一旦嗅出异味，应仔细检查设备，找出异味发出的设备，查明异味原因。

4、仪器检测法使用检测设备对设备进行检测。

二、箱体的检查及维护1、箱体外部检查及维护1.1，检查箱体表面应无锈迹、掉漆现象，如有应马上进行补漆处理。

采用细纱纸进行打磨干净，然后用同等色样的漆进行补漆处理。

定期（3-5）个月1.2检查箱体外门密封条是否脱胶及老化，如有脱胶及老化现象必须处理更换掉以防止雨水或灰尘进入。

现场如无密封条可同厂家联系解决或购买。

定期6个月1.3检查箱体对接缝处的玻璃胶是否老化及脱落。

定期6个月检查方法：1、用手指压紧密封条，然后松开手指玻璃胶无反弹即为玻璃胶老化。

2、用眼睛目视对接处的玻璃胶有无发黄或脱落。

以上两种方法如有，对接处的玻璃胶发上进行更换处理以防雨水进入。

1.4雨后应对箱变的外门门锁用干布擦拭干净，以防生绣。

1.5检查箱体底部四周的水泥沟缝有无脱落掉渣，如有应进行处理以防止雨水从沟缝进入，导致电缆沟内部进水。

1.6雨后应对高压及低压基础的电缆沟进行积水处理。

2、箱体内部外观检查及维护2.1箱体内部的网门在关合时，如有碰掉漆现象，请在允许停电的情况下进行用同等色样的漆进行补漆处理以防门及门框生锈。

2.2箱体内部应在保证防鼠及小动物不进入的情况下，保证箱体内部的通风。
