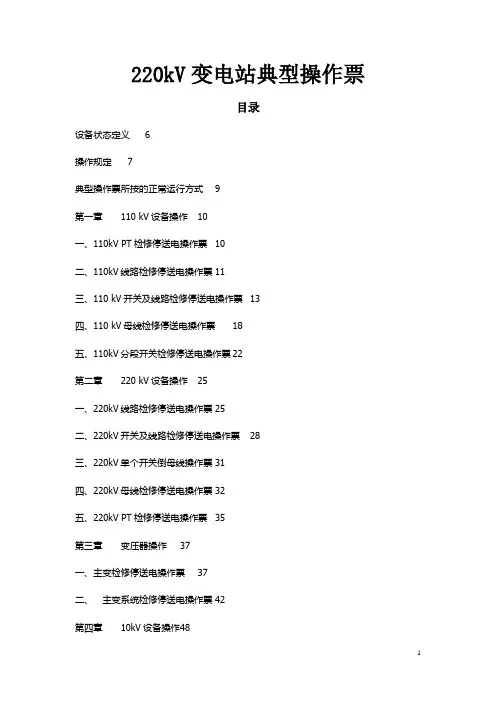

220kV变电站典型操作票目录设备状态定义 6操作规定7典型操作票所按的正常运行方式9第一章110 kV设备操作10一、110kV PT检修停送电操作票10二、110kV线路检修停送电操作票 11三、110 kV开关及线路检修停送电操作票13四、110 kV母线检修停送电操作票18五、110kV分段开关检修停送电操作票 22第二章220 kV设备操作25一、220kV线路检修停送电操作票 25二、220kV开关及线路检修停送电操作票28三、220kV单个开关倒母线操作票 31四、220kV母线检修停送电操作票 32五、220kV PT检修停送电操作票35第三章变压器操作37一、主变检修停送电操作票37二、主变系统检修停送电操作票 42第四章10kV设备操作48一、10kV电容器检修停送电操作票48二、10 kVⅠ母PT操作49第五章、站用变检修操作51220kV变电站为首座新一代智能变电站，由于隔离断路器的应用使得本站220kV、110kV设备接线方式与常规站有很大不同，相应的倒闸操作、安全措施设置发生了很大的改变，特别是与当前执行的《国家电网公司电力安全工作规程》产生了一定的冲突，为了更好的指导现场运维人员的倒闸操作，结合已有新一代智能站运维经验，特对本站设备运行状态进行重新定义并依次编制相应的典型操作票，确保本站的安全稳定运行。
设备状态定义热备用状态220千伏:隔离式断路器断开，相关接地刀闸断开，其隔离开关仍处于接通位置，隔离式断路器的闭锁装置处于“解锁”位置。
110千伏：隔离式断路器断开，相关接地刀闸断开，隔离式断路器的闭锁装置处于“解锁”位置。
110千伏母线：隔离式断路器断开，表隔离开关、分段隔离开关在合位，相关接地刀闸断开，隔离式断路器的闭锁装置处于“解锁”位置。
10千伏：与常规站相同主变：高压侧隔离式断路器断开，接地刀闸断开，其隔离开关仍处于接通位置，隔离式断路器的闭锁装置处于“解锁”位置；中压侧隔离式断路器断开，相关接地刀闸断开，隔离式断路器的闭锁装置处于“解锁”位置；低压侧手车式断路器断开，断路器手车处于工作位置。

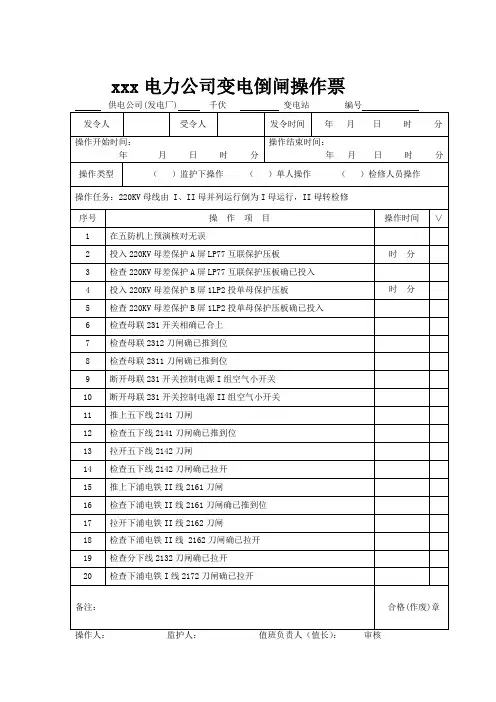

江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
备注：接下页合格（作废）
章
操作人：监护人：值班负责人（值长）：审核：

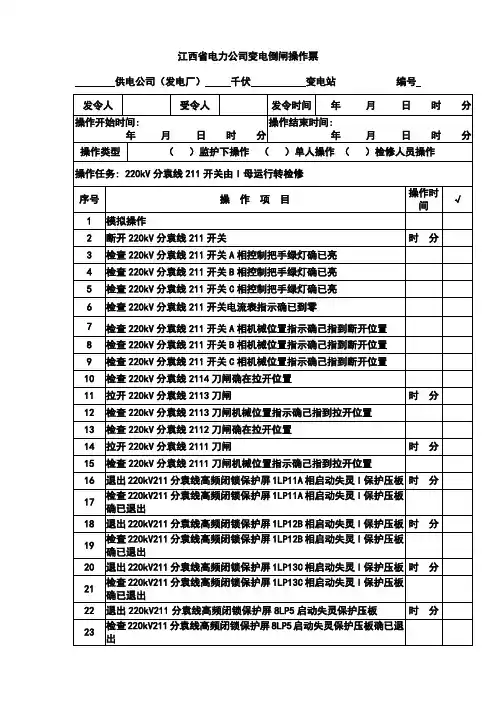

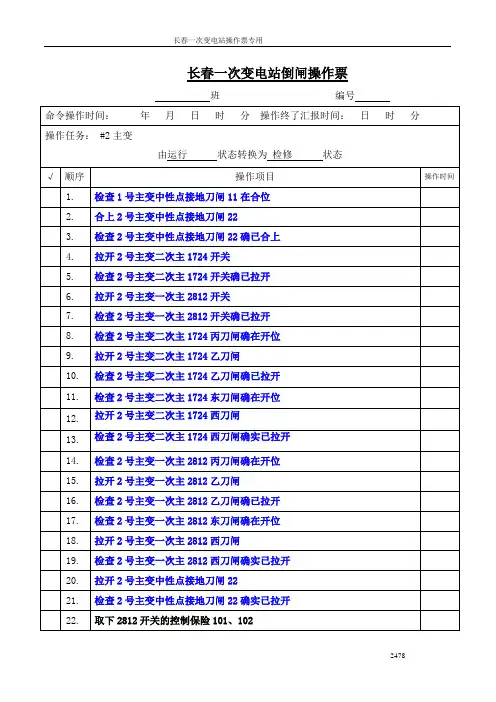

江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
江西省电力公司变电倒闸操作票
供电公司（发电厂）千伏变电站编号
审核：
审核
审核：。
KV配电室倒闸操作票
一、操作票信息
操作单位名称：XXX公司
配电室名称：KV配电室
操作日期：XXXX年XX月XX日
操作人员：XXX
二、安全注意事项
1.在操作前，要确保所有相关设备已经停止运行，并且断开电源。
2.操作人员必须穿戴好工作服、绝缘手套和绝缘鞋，并且佩戴好安全帽。
3.操作过程中，切勿进行与操作无关的活动，保持专注。
4.操作人员必须对设备进行检查，确保其处于良好状态，不存在损坏或者故障。
5.在进行倒闸操作时，必须按照操作规程进行，不得擅自修改或者操作不当。
6.操作完毕后，操作人员要及时归还操作票并报备相关领导。
三、操作步骤
1.准备工作
a.检查配电室内各设备是否已经停止运行，并且断开电源。
b.穿戴好工作服、绝缘手套和绝缘鞋，并佩戴好安全帽。
c.检查倒闸操作设备是否正常。
2.操作倒闸
a.找到相应的倒闸装置，确认其位置。
b.按照顺序，将倒闸装置操作至关闭位置。
c.确认倒闸是否已经完全关闭。
3.检查操作结果
a.检查倒闸装置是否已经完全关闭。
b.检查倒闸运行是否正常。
四、操作完毕
1.复核操作结果，确认倒闸已经完全关闭。
2.操作人员要及时归还操作票，并报备相关领导。
3.将配电室内设备恢复运行，并恢复正常供电。
4.对倒闸操作所涉及的设备进行全面检查，确保安全。
五、签字确认
操作人员：XXX
日期：XXXX年XX月XX日
审核人员：XXX
日期：XXXX年XX月XX日。
发令人受令人发令时间
顺序
√
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20备注： 接下页

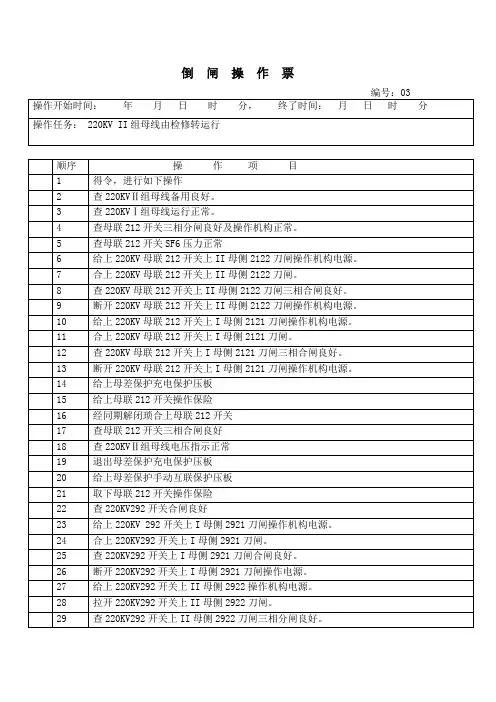

操作人： 监护人： 值班负责人： 值长：检查220KV V、VI母母联2013开关确处于冷备用状态汇报操作完毕拉开2013开关VI母侧2013-2刀闸检查2013-2刀闸确已分闸到位拉开220KV V、VI母母联2013开关断路器电机电源开关拉开220KV V、VI母母联2013间隔机构电机电源开关拉开220KV V、VI母母联2013间隔控制电源开关拉开220KV V、VI母母联2013开关操作电源开关打开220KV V VI母联2013开关LCP柜柜门传送操作票开始就地操作检查220KV V VI母母联2013开关确处于热备用状态检查2013开关确在分闸位置拉开2013开关V母侧2013-1刀闸检查2013-1刀闸确已分闸到位操 作 项 目得令模拟操作拉开2013开关V母侧2013-1刀闸拉开2013开关VI侧2013-2刀闸打开220KV V VI母联2013开关LCP柜柜门 电气倒闸操作票
No
年 月 日 时 分操作开始时间： 年 月 日 时分
操作结束时间： 年 月 日 时 分操作任务： 220KV V、VI母母联2013开关由热备用转冷备用。
兴隆220kV变电站典型倒闸操作票编写教师：李卫和于克玉党辉专业组长审核：韩冬变电及调度运行实训室2009年10月兴隆变电站正常运行方式1、接线方式：220kV系统：采用双母线接线，接兴党线、兴姚线、长兴Ⅰ线、长兴Ⅱ线4条线路和#1、#2两台主变。
110kV系统：采用双母线接线，接隆南线、隆党线、隆姚线、姚家Ⅱ线4条线路和#1、#2两台主变。
10kV系统：采用单母线分段接线，接隆井线、隆研线、隆秀C线、隆研Ⅰ线、隆秀D线5条出线，#1、#2两台主变，#1、#2两台站用变和#1、#2、#3、#4四台电容器。
2、正常运行方式：220kV 系统：220kVⅠ母线:兴党线213开关、长兴Ⅰ线212开关、#1主变220kV侧201开关、220kVⅠ母线PT运行220kVⅡ母线:兴姚线214开关、长兴Ⅱ线211开关、#2主变220kV侧202开关、220kVⅡ母线PT运行220kVⅠ、Ⅱ母线经220kV母联200开关并列运行。
110kV 系统：110kVⅠ母线：#1主变110kV侧101开关、隆南线111开关、隆党线112开关、110kVⅠ母线PT运行。
110kVⅡ母线：#2主变110kV侧102开关、隆姚线113开关、110kVⅡ母线PT运行,姚家Ⅱ线114开关热备用110kVⅠ、Ⅱ母线经110kV母联100开关并列运行。
10kV 系统：10kVⅠ段母线：#1主变10kV侧005开关、隆井线003开关、隆研线004开关、隆秀C线006开关、#1站用变013开关、#1电容器001开关、10kVⅠ段母线PT运行；#2电容器002开关热备用；备用#4出线008开关、备用#5出线009开关、备用#6出线010开关、备用#7出线011开关、备用#8出线012开关冷备用。
10kVⅡ段母线：#2主变10kV侧024开关、隆研Ⅰ线018开关、隆秀D线019开关、#2站用变023开关、#3电容器016开关、10kVⅡ段母线PT运行；#4电容器017开关热备用；备用#11出线021开关、备用#12出线022开关冷备用。
220KV倒闸操作票目录表1---合巢线4845开关由冷备用转运行于220KV I组母线;2---220KV母联4800开关由运行转冷备用；3---合螺I线4849开关由冷备用转热备用于220KV I母线；4---220KV合巢线4845线路由冷备用转检修，合上48450接地闸刀；5---合巢线4845开关由220KV II母线倒至220KV I母线运行；6---合巢线4845开关由热备用于220KV I母线转冷备用；7---220KV合巢线4845开关及合螺I线4849开关均由220KV I组母线运行倒至220KV II组母线运行；8---220KV合桥线4846线路由冷备用转检修，合上48460接地闸刀；9---220KV合螺II线4850线路由冷备用转检修，合上48500接地闸刀；10--220KV合螺II线4850开关由冷备用转运行于220KV II母线；11--220KV合桥线4846开关及线路由冷备用转运行于220KV II组母线；12--220KV母线母联4800开关由冷备用转运行；13--220KV旁路母线由冷备用转运行，旁路4810开关由冷备用转运行于220KVII组母线代合螺II线4850开关运行；14--220KV旁路母线由冷备用转运行，旁路4810开关由冷备用转运行于220KVI组母线代合巢线4845开关运行，合巢线4845开关由运行转冷备用；15--220KV旁母4810开关由运行于220KV I组母线转冷备用；16--220KVI、II组母线均由冷备用转热备用；17--合螺II线4850开关线路由冷备用转运行于220KV II母线18--合螺II线4850开关线路由检修转冷备用，拉开48500接地闸刀；19--220KV II母合螺II线4850开关由运行转冷备用；20--220KV I母合巢线4845线路及线路PT均由运行转检修，合上48450接地闸刀，在4845线路PT上挂地线一副；21—220KV4845开关，4849开关均由220KV I母运行倒至II母运行，母联4800开关由运行转检修，合上80010接地闸刀，合上80020接地闸刀；22--220KV母联4800开关由检修转冷备用，拉开80010、80020接地闸刀；23--220KVI组母线及母联4800开关均由冷备用转运行，4845开关、4849开关均由220KV II组母线运行倒至I组母线运行；24--合螺II线4850开关线路由冷备用转运行于220KV II母线，旁路4810开关由运行转冷备用。
