变压器低压侧进线断路器的选择及保护整定数据表1 - 副本

孟庄热电厂（2×300MW机组）烟气脱硫工程主要低压保护电器整定表以上为几个典型线路电气出线回路整定，为了达到最佳状态，整定原则如下1、所有框架式MCC出线断路器，参照制浆MCC出线断路器来整定。

2、所有框架式电动机出线断路器，参照160kW真空泵出线断路器来整定。

3、所有塑壳断路器整定值见电施-0201的供电系统图。

K m —灵敏系数I d—单相接地故障电流（kA）I set3断路器瞬时动作电流（kA）I cs—断路器运行短路分断能力（kA）I p —三相短路全电流最大有效值（kA）注1：当母干线及断路器出口点发生短路，不希望瞬时脱扣所以I set3>I”(39.72kA)2：由于灵敏度不满足要求，单相接地故障动作通过微机综合保护装置来实现。

3：所有出线框架式断路器只实现短路保护功能，过负荷保护通过微机综合保护装置来实现。

关于综合保护装置LPC1的整定： MCC 出线过流一段保护、过流二段保护、过流三段保护、后加速保护均设为退出 过负荷保护设为： 接地保护设为： 参数设置为：电动机出线160kW 真空泵 参数设置电动机额定电流：5/600n A45.25/600294TA 取电流互感器变比，这里—电动机额定电流—rM TA rM e I A n I I ===电机启动时间、开关跳合超时取缺省值过负荷保护过负荷保护电流：85.012.141.146.3560085.029412.1返回系数，取—取电流互感器接线系数，—作，取可靠系数，过负荷于动—r jx releTA r rM jx rel gfh K K K I A n K I K K I ==⨯⨯⨯== 则过负荷动作时限、过负荷动作曲线、过负荷保护投入取缺省值。

接地保护整定：零序动作电流一般取过负荷动作电流的0.5~0.6倍。

这里取0.6;故e e dz I I I 85.06.041.10=⨯=零序动作时间和接地保护投入取缺省值。

10KV变电所中变压器低压侧断路器的选择与整定要点选择与整定低压侧断路器是10KV变电所中变压器低压侧保护系统的重要组成部分，主要用于保护变压器和配电系统免受短路故障的影响。

以下是10KV变电所中变压器低压侧断路器选择与整定的要点。

1.选择断路器额定电流：断路器的额定电流应根据变压器和配电系统的负载情况来确定。

一般情况下，断路器的额定电流应略大于变压器的负载电流，以确保在变压器超负荷运行时能够正常切断短路故障电流。

2.断路器选择断流能力：断路器的断流能力是指其能够正常切断的最大短路电流。

选择断流能力时，应考虑变压器低压侧短路电流以及变压器的额定容量、短路容量等因素，确保断路器能够承受变压器低压侧可能发生的短路故障。

3.断路器整定过电流保护：低压侧断路器通常采用热继电器保护方式来实现过电流保护功能。

整定过电流保护时，应根据变压器的额定电流、变压器低压侧短路容量和配电系统的负载情况，确定过电流保护装置的额定电流和动作时间。

一般情况下，过电流保护装置的额定电流应为变压器的额定电流的1.2～1.5倍。

4.断路器整定短路保护：短路保护是保护变压器低压侧免受短路故障影响的重要功能。

短路保护通常采用瞬时过电流原则进行整定，即根据变压器低压侧短路电流和动作时间特性，确定短路保护装置的整定值。

为了防止误动作，短路保护装置的整定值一般应略大于变压器低压侧正常工作电流。

5.断路器整定过流保护同步性：在配电系统中，当变压器低压侧过电流保护动作时，应能够同步动作其他相关保护装置，以保护系统的连续工作。

因此，在整定过流保护时，应根据配电系统的拓扑结构、过电流保护装置的互锁、同步动作装置等因素，确保过电流保护装置能够准确、快速地响应短路故障。

6.断路器选择断开容量：断开容量是指断路器能够安全、可靠地切断短路电流的能力。

选择断开容量时，应根据变压器低压侧可能发生的短路电流和短路故障持续时间，选择断路器的断开容量，以确保断路器能够安全切断短路电流。

低压配电线路保护断路器的选择及定值设置摘要：低压断路器也是高低压配电线路最常用的保护设备，设置好断路器可保障低压电力输送相对安全。

伴随我们国家城市文化程度的不断深入发展，新建高档住宅区、工业区、商业区街道等项目对低压用户的供电设备可靠性要求变得更加苛刻严格，需客户正确合理选择产品并妥善设置低压断路器。

断路器的保护隔离装置也是为了规避线路故障、隔离电气故障发生的最重要电气设备，如果断路器选择和设置不当会导致低压电网运行面临多方面的安全隐患，导致相关企业承担过高的经济成本压力。

文章详细分析如何正确选择低压断路器、设置好各项参数。

关键词：380/220V；低压断路器；选择性；灵敏性；过负荷保护；短路保护低压断路器通常用作保护电网低压线路的常用辅助设备。

它的精心选择和使用以及科学的线路整定在整个低压线路电力保护工程中也起着非常重要和积极的作用。

随着我国现代智能城市网络的发展，正确、可靠地选择和安装低压断路器变得越来越重要。

如果断路器及其保护电路设置正确，则可以实现有效和安全的低压保护以及绝缘和线路故障，而其准确的安全选择判断和线路设置，则对电气设备线路的持续安全及稳定正常运行来说，就会是存在一定严重的故障隐患并可造成许多重大经济上的浪费。

因此如何正确科学的合理选择使用低压断路器类型并对进行恰当正确线路的设置，则对实现低压线路有效保护将起着相当重要的作用。

1低压配电线路保护的一般要求在当低压配电线路两端发生相间接的故障或发生相间的短路故障，为能防止无关人员或因相间接地接触到带电体短路而可能导致的人身事故伤害或者避免因低压线路短路和发热可能导致高压线路两端绝缘的损坏，甚至导致发生的火灾，低压配电线路两侧应及时装设间接地接触过电压防护措施（故障防护）、过电负荷接地保护系统和相短路过电压保护，及时隔离线路故障的发生或发出报警。

过电流负载短路保护装置应能够在流过电路导体的负载电流突然升高线性导体表面的局部温度并对绝缘、端子、连接等造成永久性损坏之前切断短路电流。

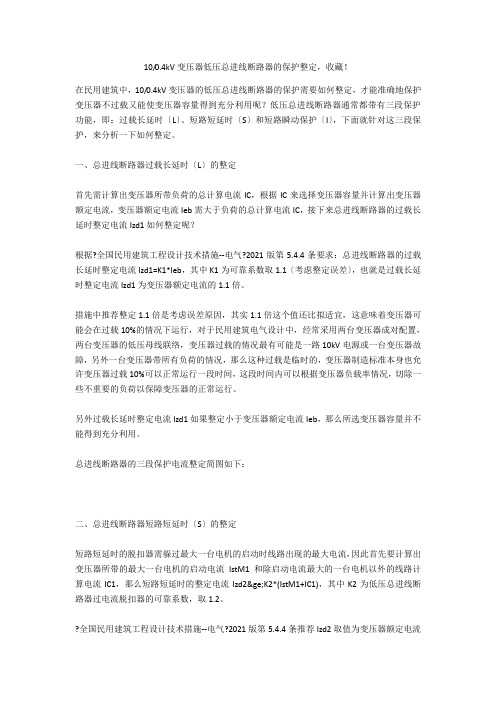

10/0.4kV变压器低压总进线断路器的保护整定，收藏！在民用建筑中，10/0.4kV变压器的低压总进线断路器的保护需要如何整定，才能准确地保护变压器不过载又能使变压器容量得到充分利用呢？低压总进线断路器通常都带有三段保护功能，即：过载长延时〔L〕、短路短延时〔S〕和短路瞬动保护〔I〕，下面就针对这三段保护，来分析一下如何整定。

一、总进线断路器过载长延时〔L〕的整定首先需计算出变压器所带负荷的总计算电流IC，根据IC来选择变压器容量并计算出变压器额定电流，变压器额定电流Ieb需大于负荷的总计算电流IC，接下来总进线断路器的过载长延时整定电流Izd1如何整定呢？根据?全国民用建筑工程设计技术措施--电气?2021版第5.4.4条要求：总进线断路器的过载长延时整定电流Izd1=K1*Ieb，其中K1为可靠系数取1.1〔考虑整定误差〕，也就是过载长延时整定电流Izd1为变压器额定电流的1.1倍。

措施中推荐整定1.1倍是考虑误差原因，其实1.1倍这个值还比拟适宜，这意味着变压器可能会在过载10%的情况下运行，对于民用建筑电气设计中，经常采用两台变压器成对配置，两台变压器的低压母线联络，变压器过载的情况最有可能是一路10kV电源或一台变压器故障，另外一台变压器带所有负荷的情况，那么这种过载是临时的，变压器制造标准本身也允许变压器过载10%可以正常运行一段时间，这段时间内可以根据变压器负载率情况，切除一些不重要的负荷以保障变压器的正常运行。

另外过载长延时整定电流Izd1如果整定小于变压器额定电流Ieb，那么所选变压器容量并不能得到充分利用。

总进线断路器的三段保护电流整定简图如下：二、总进线断路器短路短延时〔S〕的整定短路短延时的脱扣器需躲过最大一台电机的启动时线路出现的最大电流，因此首先要计算出变压器所带的最大一台电机的启动电流IstM1和除启动电流最大的一台电机以外的线路计算电流IC1，那么短路短延时的整定电流Izd2≥K2*(IstM1+IC1)，其中K2为低压总进线断路器过电流脱扣器的可靠系数，取1.2。

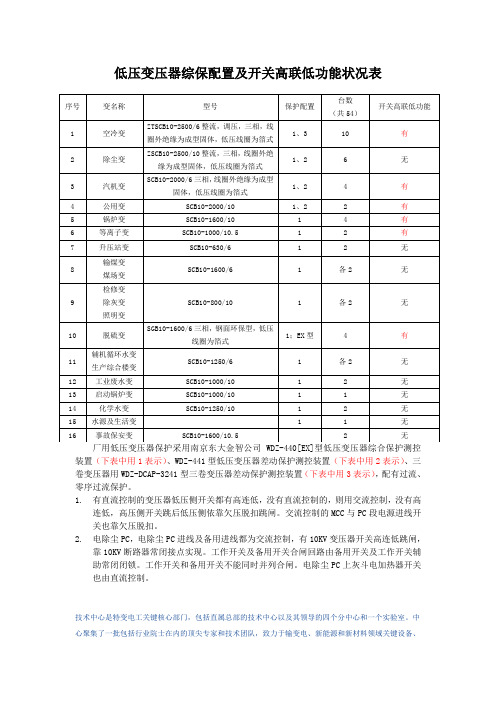

低压变压器综保配置及开关高联低功能状况表装置（下表中用1表示）、WDZ-441型低压变压器差动保护测控装置（下表中用2表示）、三卷变压器用WDZ-DCAP-3241型三卷变压器差动保护测控装置（下表中用3表示），配有过流、零序过流保护。

1.有直流控制的变压器低压侧开关都有高连低，没有直流控制的，则用交流控制，没有高连低，高压侧开关跳后低压侧依靠欠压脱扣跳闸。

交流控制的MCC与PC段电源进线开关也靠欠压脱扣。

2.电除尘PC，电除尘PC进线及备用进线都为交流控制，有10KV变压器开关高连低跳闸，靠10KV断路器常闭接点实现。

工作开关及备用开关合闸回路由备用开关及工作开关辅助常闭闭锁。

工作开关和备用开关不能同时并列合闸。

电除尘PC上灰斗电加热器开关也由直流控制。
