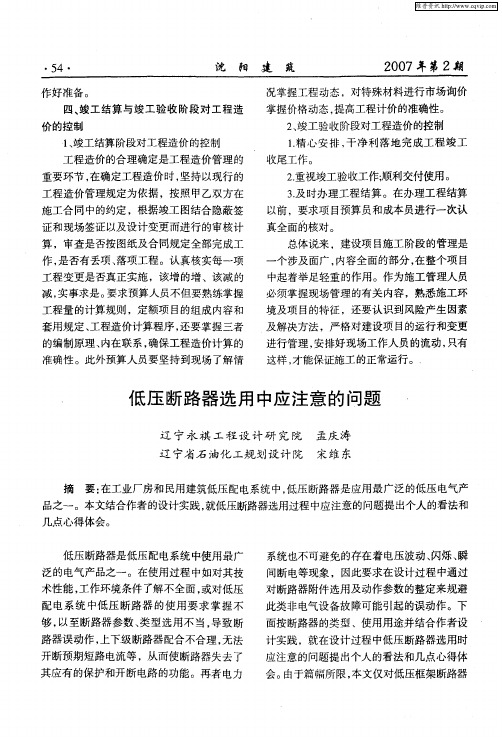

选择低压断路器应注意的几个问题

低压断路器的选择：95%的人都不曾了解的东东！如何正确选择低压断路器？以下五大步骤必不可少：（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

（大概有1%的设计者注意到了这一条）。

“第3~5条只是厂家的事”这也是大部分设计人人的误区。

就最常见的DZ20而言，断路器的分断能力一般可分高、中、低（H、M、L）三档，如果设计人选择了错误的档次，就可能造成分断能力不足，而这显然不是厂家的事情，而是必须由设计人运算后才可作出正确选择的。

我们不宜把设计责任推到厂家或盘厂身上，呵呵。

开关厂家可以提供额定短路运行（或极限）分断能力值，也许还可以提供额定短路接通能力值，但是它一般不会给你提供具体系统及线路的短路电流值呀——该你算的，还得算，不可偷懒，也无法偷懒啊。

比如1600KV A变压器的低压母线上，短路全电流峰值可达100KA！这不是一般开关所能胜任的，也不是什么开关厂家可以替你分忧解难的。

呵呵，万一出了事，设计还是唯一责任。

——因为厂家已经提供了几十KA到上百KA的接通能力，可是你当时只是选择了较低接通能力的开关。

出事了怎么还可以牵扯到开关厂家呢？《工业与民用设计手册里》，第二版1995年才出来，第一版是1983年的事了，那时候我还不知道自己将来会搞电气，呵呵！[/quote]呵呵，我好像没说第几版吧；不过，第一版我手头曾经也有（名字似乎是《工厂配电设计手册》），要比第二版薄不少。

配电系统中使用低压断路器的注意事项摘要: 低压断路器在建筑低压配电系统中被广泛使用，是一种保护电器元件。

在设计低压配电系统时，应注意低压断路器的选择性和级联保护性;对低压断路器过流脱扣器额定电流进行选择和整定，确保过电流脱扣器动作的灵敏度;当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。

低压断路器具有断路保护、过载保护、控制和隔离的功能，适用于工业与民用建筑终端低压配电系统，在低压配电系统中广泛采用。

低压断路器在配电系统中若设计不当，就会影响供电回路的正常工作。

笔者借此谈一下低压断路器，在低压配电系统设计中应注意的一些问题。

1.低压断路器的选择性为了保证低压配电系统的可靠性，低压断路器的选择性成为终端低压配电系统设计的一项重要内容。

如图1所示在断路器所保护的配电系统中，当发生电气故障时，距故障点最近的断路器QF3动作将故障切除，而其他各级断路器不动作，从而将故障所造成断电限制在最小范围内，使其他无故障供电回路仍能保持正常供电，这就是对低压断路器所要求的选择性。

非选择性低压断路器，是指当发生电气故障时，距故障点最近的低压断路器QF3动作将故障切除，而其他各级断路器QF1、QF2、QF4和QF5动作，均处于打开状态，不能保证使其他无故障回路正常供电。

低压断路器的选择性在低压配电系统的设计中占有十分重要的位置，它可以给用户带来便利，并能保证供电回路工作的连续性。

所以，家用电器在无选择性保护下，一旦发生电气故障，配电回路的连续性就不能得到保证，使家用电器如电冰箱、排油烟机等处于停机待启动状态，影响了用户的日常生活。

在低压配电系统中用的低压断路器按其保护性能可分为，选择性和非选择性两类。

选择性低压断路器，有两段保护和三段保护两种。

其中瞬时特性和短延时特性适用于短路动作，而长延时特性适用于过载保护。

非选择性低压断路器，一般为瞬时动作，只做短路保护用。

也有的为长延时动作，只做过负荷保护用。

低压断路器使用的几点注意事项
低压断路器是电力系统中使用频率最高的一种保护设备，具有
过载保护、短路保护和地震保护等功能。

在正常运行之前，需要注
意以下几点事项来保证其正常工作和使用寿命：
1.选择合适的低压断路器
根据实际的电气负荷情况和电缆线路长度，选择适当的额定电
流容量的低压断路器。

如果容量选择不合适，可能会导致过载、短
路等故障，甚至造成设备损坏、火灾等危险。

2.安装位置和安装环境
低压断路器一般安装在配电箱内，应确保安装位置干燥、通风、无积水，且在正常温度范围内。

同时应尽量避免在摇晃、冲击或振
动较大的位置安装，以免产生不良影响或故障。

3.使用前检查
在使用低压断路器之前，必须对其进行检查。

主要包括检查连
接线路、插头插座等连接件的牢固性，检查泄漏情况等。

并对操作
机构进行检查，确保正常动作，及时发现问题解决。

4.严格遵守使用规范
低压断路器使用过程中，需要严格遵守规范操作，避免恶意损坏、乱动、更改设备等行为，避免加剧设备的损坏或带来不必要的
危险。

同时，在发现设备故障或异常时，必须立即停机处理并及时
维修。

5.定期保养和维修
低压断路器应定期进行保养和维修，清洁设备，除尘等。

特别是运行环境恶劣情况下的低压断路器，应更加重视清洗和维护的工作，以确保设备的正常使用寿命。

低压断路器在使用之前，需要注意选择合适的设备，提前进行前期清理，安装位置和周围环境的要求，严格遵守使用规范，定期保养维修等细节问题，以保证设备的正常使用寿命。

低压断路器应如何选用低压断路器应如何选用？1）依据线路对爱护的要求确定断路器的类型和爱护形式——确定选用框架式、装置式或限流式等。

2）断路器的额定电压UN应等于或大于被爱护线路的额定电压。

3）断路器欠压脱扣器额定电压应等于被爱护线路的额定电压。

4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被爱护线路的计算电流。

5）断路器的极限分断力量应大于线路的最大短路电流的有效值。

6）配电线路中的上、下级断路器的爱护特性应协调协作，下级的爱护特性应位于上级爱护特性的下方且不相交。

7）断路器的长延时脱扣电流应小于导线允许的持续电流。

必需通过仔细的计算和校验合理选择聂玉安/ 教授级高工山东省建筑设计讨论院电气总工低压断路器在设计选型时，需要考虑的通用性原则主要有：①依据低压配电系统的负载性质、故障类别和对线路爱护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。

②断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。

③断路器的额定电流不应小于所在回路的负载计算电流。

④断路器应适应所在场所的环境条件。

⑤断路器应满意短路条件下的动稳定和热稳定要求。

用于断开短路电流时，应满意短路条件下的通断力量。

低压断路器应依据不同故障类别和详细工程要求，选择相适应的爱护形式。

其整定原则一般来说主要包括：①断路器在正常使用中和用电设备正常起动时，所装设的爱护不应动作。

②断路器的最根本任务就是起到爱护作用，必需在规定的时间内能有效地切断故障电路，满意规范最基本的要求。

③低压配电系统各级断路器的爱护动作特性应能彼此协调协作，要有选择性的动作，即发生故障时，应使靠近故障点的断路器爱护首先切断，而其靠近电源侧的上一级爱护不应动作，尽可能地缩小断电范围。

在低压配电系统中，主要设计任务就是合理地选择爱护电器，依据断路器的整定原则要求，通过正确的整定其参数来实现各种爱护功能，但这些整定原则又可能相互发生冲突。

例如：断路器额定电流或整定电流大小受到整定原则第①和第②项的限定，而爱护动作时间的快慢又受到整定原则第②和第③项的制约，所以必需经过精确的计算和仔细的校验，协调相互之间的冲突，实现对立的统一，以符合规范规定的动作特性、动作时间和有选择性爱护的有关要求。

低压断路器的选择：95%的人都不曾了解的东东！如何正确选择低压断路器？以下五大步骤必不可少：（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

（大概有1%的设计者注意到了这一条）。

“第3~5条只是厂家的事”这也是大部分设计人人的误区。

就最常见的DZ20而言，断路器的分断能力一般可分高、中、低（H、M、L）三档，如果设计人选择了错误的档次，就可能造成分断能力不足，而这显然不是厂家的事情，而是必须由设计人运算后才可作出正确选择的。

我们不宜把设计责任推到厂家或盘厂身上，呵呵。

开关厂家可以提供额定短路运行（或极限）分断能力值，也许还可以提供额定短路接通能力值，但是它一般不会给你提供具体系统及线路的短路电流值呀——该你算的，还得算，不可偷懒，也无法偷懒啊。

比如1600KVA变压器的低压母线上，短路全电流峰值可达100KA！这不是一般开关所能胜任的，也不是什么开关厂家可以替你分忧解难的。

呵呵，万一出了事，设计还是唯一责任。

——因为厂家已经提供了几十KA到上百KA的接通能力，可是你当时只是选择了较低接通能力的开关。

出事了怎么还可以牵扯到开关厂家呢？《工业与民用设计手册里》，第二版1995年才出来，第一版是1983年的事了，那时候我还不知道自己将来会搞电气，呵呵！[/quote]呵呵，我好像没说第几版吧；不过，第一版我手头曾经也有（名字似乎是《工厂配电设计手册》），要比第二版薄不少。

低压断路器规格型号1. 引言低压断路器是一种用于保护低压电路免受过载、短路等电气故障的关键设备。

其主要作用是在电路中检测故障并迅速切断电源，以保护电气设备和电路不被损坏。

在选择低压断路器时，规格型号是一个重要的考虑因素。

本文将介绍低压断路器的规格型号，并探讨其选择的几个关键因素。

2. 规格型号的基本构成低压断路器的规格型号通常由几个关键参数组成，包括：2.1 额定电流：指低压断路器能够正常工作的最大电流值。

通常以安培(A)为单位进行表示。

2.2 极数：指低压断路器的主要传导极的数量。

常见的极数有1P、2P、3P和4P等。

2.3 额定电压：指低压断路器能够正常工作的最大电压值。

通常以伏特(V)为单位进行表示。

2.4 额定断路容量：指低压断路器能够切断的最大故障电流。

通常以千安(kA)为单位进行表示。

2.5 选择电流：指低压断路器的额定电流应与所要保护的电路负载电流匹配，以确保在正常工作条件下可靠地切断故障电流。

2.6 接触器类型：低压断路器的接触器是判断其性能稳定性和可靠性的关键部件。

常见的接触器类型有磁性吸合式和电磁式两种。

3. 规格型号的选择因素在选择低压断路器的规格型号时，需要考虑以下几个关键因素：3.1 电路负载：首先需要了解将要保护的电路负载类型，包括其额定电流和额定电压。

根据负载的不同，可以确定所需的额定电流和额定电压范围。

3.2 环境条件：环境条件对低压断路器的选择也有一定的影响。

例如，在高温环境中，可能需要选择具有良好热稳定性和高载流能力的断路器。

3.3 使用场所：不同的使用场所对低压断路器的选择也有一定的要求。

例如，在工业场所，通常需要选择具有防尘、防湿、防腐蚀性能的断路器。

3.4 电气故障类型：不同的电气故障类型需要选择不同能力的低压断路器。

例如，短路故障通常需要选择具有较高额定断路容量的断路器。

4. 常见低压断路器规格型号示例以下是几个常见的低压断路器规格型号示例：4.1 NM8系列- 额定电流：10A-1250A- 极数：3P- 额定电压：240V-690V- 额定断路容量：35kA-100kA- 选择电流：根据负载需求确定- 接触器类型：电磁式4.2 NSX系列- 额定电流：100A-3200A- 极数：3P、4P- 额定电压：240V-690V- 额定断路容量：36kA-150kA - 选择电流：根据负载需求确定- 接触器类型：磁性吸合式4.3 GB系列- 额定电流：6A-800A- 极数：1P、2P、3P、4P- 额定电压：240V-600V- 额定断路容量：18kA-50kA - 选择电流：根据负载需求确定- 接触器类型：电磁式5. 小结低压断路器的规格型号对于电路保护起到了关键作用。

低压配电系统中低压断路器应注意的问题前言在低压配电系统中，低压断路器是保护电路、防止电路短路或过载的主要设备。

因此，在断路器的运行过程中，需要注意一些问题，以确保其正常运行和安全。

本文将介绍在低压配电系统中低压断路器应注意的问题。

低压断路器的分类低压断路器的类型根据其额定电压、额定电流和额定操作电流三种参数进行划分。

通常使用的低压断路器有以下几种类型：•空气断路器•带熔断器的空气断路器•带漏电保护器的空气断路器•带保护的空气断路器低压断路器应注意的问题1. 低压断路器的额定工作电流低压断路器的额定工作电流是确定其容量的重要因素。

在使用低压断路器之前，必须确定所需的额定电流，并要求匹配选择合适的低压断路器。

如果在低压断路器运行中超出了其额定电流，将导致烧坏断路器，甚至引起火灾等危险事件。

2. 低压断路器分断容量低压断路器的分断容量是指能够安全打开电路的最大电流。

当过流量超出分断容量时，断路器会打开，中断电流，以保护系统安全。

因此，在选择低压断路器时，要根据所需的分断容量进行匹配，并确保其不低于所需的电流分断值。

3. 低压断路器的短路保护低压断路器在运行过程中，主要用于保护电路短路和过载，所以有一定的短路保护能力。

在使用中，必须使用合适的短路保护器，并根据其额定电流进行匹配。

同时，还要定期对短路保护器进行检测和测试，确保其正常工作。

4. 低压断路器的温度特性低压断路器在运行中会产生一定的热量，如果长时间运行，其温度会升高。

因此，在使用低压断路器时，必须注意其温度特性，在超过某些温度范围时，可能会导致低压断路器的损坏。

此外，要定期检测低压断路器的温度，如果有过高的情况，要及时处理。

5. 低压断路器的位置和安装在使用低压断路器时，应将其安装在规定的位置，且安装牢固。

要防止其位置受到震动或其他因素的影响，以免出现故障。

同时，还要注意低压断路器的通风和散热，以保证其正常运行并且不会出现过热等问题。

结论低压断路器是低压配电系统中保护电路、防止电路短路或过载的主要设备，它对系统的安全非常重要。

低压断路器选用原则在低压电网中，广泛采用断路器作过载、短路保护。

但是，如果断路器选用不当，可能造成误动作或拒绝动作，失去了它应起的保护作用，反而降低了供电的可靠性。

设计选用断路器的需要考虑的总的原则是：1、有足够的接通与分断能力；2、满足系统选择性保护的要求；3、合理的性价比。

首先确定断路器结构类型后，然后是电气参数的选择。

所谓电气参数选择，除了断路器的额定电压、额定电流和通断能力外，一个重要的问题是如何选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以达到比较理想的协调动作。

一、一般选用原则这里指的是选用任何断路器所必须遵守的原则：1、断路器的额定工作电压》线路额定电压2、断路器的额定电流》线路计算负载电流。

3、断路器的额定短路通断能力》线路中可能出现的最大短路电流，一般按有效值计算。

假如选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，则必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。

如果这样还不能满足需要，则可考虑下述三种解决方案：①采用级联保护（或称串级保护）方式，就是利用上一级断路器和该断路器一起动作来提高短路分断能力。

采用这种方案时，需将上一级断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80% 左右。

②采用限流断路器。

③采用断路器加后备熔断器。

但是应注意，这样就放弃了选择性分断4、线路末端单相对地短路电流》1.25倍断路器瞬（或短延时）时脱扣器整定电流。

这对负载电流较小、配电线较长的情况尤其重要。

因为线路较长时，末端短路电流较小，单相对地短路电流就更小。

这里的“单相对地”是指三相三线制中一相对地而言。

相对于短路时，短路电流要通过大地（接地电阻较大），因而短路电流较小，有时比过电流脱扣器整定电流还要小，不能使过电流脱扣器动作，因而在单相对地短路时便失去保护。

在这种情况下，如不能满足上述要求，则需采取特别措施来解决。
