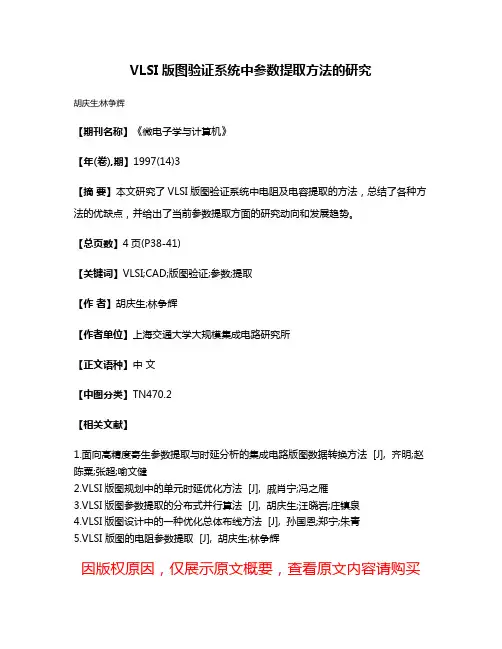

VLSI版图验证系统中参数提取方法的研究
胡庆生;林争辉
【期刊名称】《微电子学与计算机》
【年(卷),期】1997(14)3
【摘要】本文研究了VLSI版图验证系统中电阻及电容提取的方法，总结了各种方法的优缺点，并给出了当前参数提取方面的研究动向和发展趋势。

【总页数】4页(P38-41)
【关键词】VLSI;CAD;版图验证;参数;提取
【作者】胡庆生;林争辉
【作者单位】上海交通大学大规模集成电路研究所
【正文语种】中文
【中图分类】TN470.2
【相关文献】
1.面向高精度寄生参数提取与时延分析的集成电路版图数据转换方法 [J], 齐明;赵陈粟;张超;喻文健
2.VLSI版图规划中的单元时延优化方法 [J], 戚肖宁;冯之雁
3.VLSI版图参数提取的分布式并行算法 [J], 胡庆生;汪晓岩;庄镇泉
4.VLSI版图设计中的一种优化总体布线方法 [J], 孙国恩;郑宁;朱青
5.VLSI 版图的电阻参数提取 [J], 胡庆生;林争辉
因版权原因，仅展示原文概要，查看原文内容请购买。

calibre提取寄生参数
Calibre是Mentor Graphics公司开发的一款用于集成电路设计的验证和签核工具，它可以帮助工程师进行电路仿真、布局与版图验证、物理验证、时序分析等任务。

在Calibre中提取寄生参数的方法如下：
1. 打开Calibre软件，并导入待提取寄生参数的版图文件。

2. 在Calibre界面中，选择“Physical”菜单，然后选择“Extract”选项。

3. 在弹出的对话框中，选择需要提取的寄生参数类型，如电阻、电容、电感等。

4. 点击“OK”按钮，Calibre会自动提取出版图中的寄生参数。

5. 提取完成后，可以在Calibre的报告中查看提取的寄生参数值。

需要注意的是，提取寄生参数需要使用正确的版图文件，并且版图中的元件和互连线应该已经正确地连接在一起。

此外，提取寄生参数需要进行多次迭代和优化，以确保提取结果的准确性和可靠性。

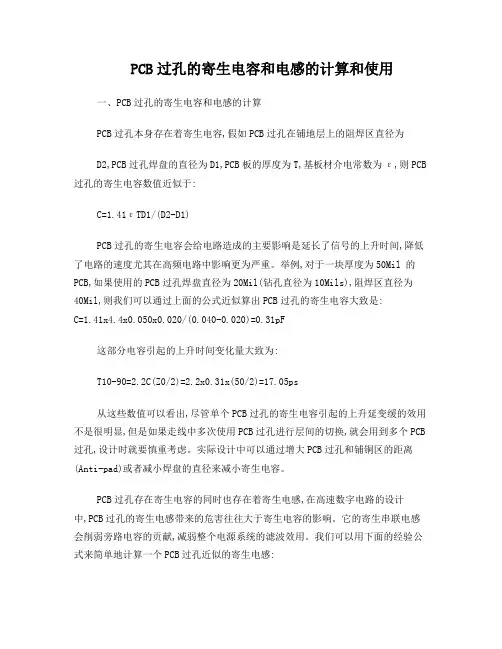

PCB过孔的寄生电容和电感的计算和使用一、PCB过孔的寄生电容和电感的计算PCB过孔本身存在着寄生电容,假如PCB过孔在铺地层上的阻焊区直径为D2,PCB过孔焊盘的直径为D1,PCB板的厚度为T,基板材介电常数为ε,则PCB 过孔的寄生电容数值近似于:C=1.41εTD1/(D2-D1)PCB过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间,降低了电路的速度尤其在高频电路中影响更为严重。

举例,对于一块厚度为50Mil 的PCB,如果使用的PCB过孔焊盘直径为20Mil(钻孔直径为10Mils),阻焊区直径为40Mil,则我们可以通过上面的公式近似算出PCB过孔的寄生电容大致是:C=1.41x4.4x0.050x0.020/(0.040-0.020)=0.31pF这部分电容引起的上升时间变化量大致为:T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps从这些数值可以看出,尽管单个PCB过孔的寄生电容引起的上升延变缓的效用不是很明显,但是如果走线中多次使用PCB过孔进行层间的切换,就会用到多个PCB 过孔,设计时就要慎重考虑。

实际设计中可以通过增大PCB过孔和铺铜区的距离(Anti-pad)或者减小焊盘的直径来减小寄生电容。

PCB过孔存在寄生电容的同时也存在着寄生电感,在高速数字电路的设计中,PCB过孔的寄生电感带来的危害往往大于寄生电容的影响。

它的寄生串联电感会削弱旁路电容的贡献,减弱整个电源系统的滤波效用。

我们可以用下面的经验公式来简单地计算一个PCB过孔近似的寄生电感:L=5.08h[ln(4h/d)+1]其中L指PCB过孔的电感,h是PCB过孔的长度,d是中心钻孔的直径。

从式中可以看出,PCB过孔的直径对电感的影响较小,而对电感影响最大的是PCB 过孔的长度。

仍然采用上面的例子,可以计算出PCB过孔的电感为:L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH如果信号的上升时间是1ns,那么其等效阻抗大小为:XL=πL/T10-90=3.19Ω。

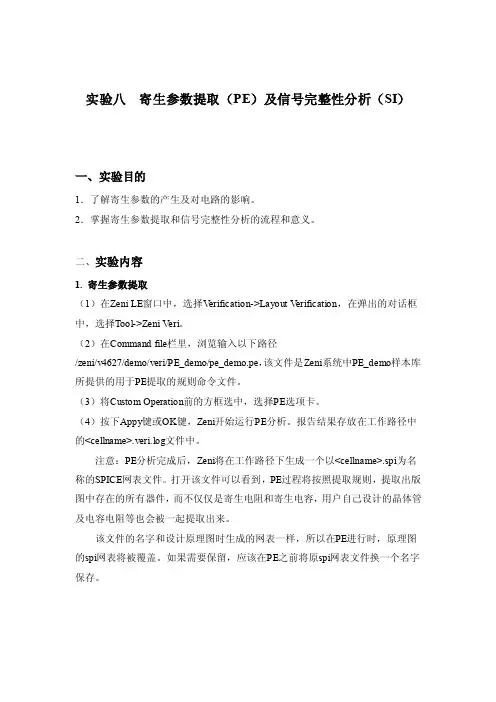

实验八寄生参数提取（PE）及信号完整性分析（SI）一、实验目的1．了解寄生参数的产生及对电路的影响。

2．掌握寄生参数提取和信号完整性分析的流程和意义。

二、实验内容1. 寄生参数提取（1）在Zeni LE窗口中，选择V erification->Layout V erification，在弹出的对话框中，选择Tool->Zeni V eri。

（2）在Command file栏里，浏览输入以下路径/zeni/v4627/demo/veri/PE_demo/pe_demo.pe，该文件是Zeni系统中PE_demo样本库所提供的用于PE提取的规则命令文件。

（3）将Custom Operation前的方框选中，选择PE选项卡。

（4）按下Appy键或OK键，Zeni开始运行PE分析。

报告结果存放在工作路径中的<cellname>.veri.log文件中。

注意：PE分析完成后，Zeni将在工作路径下生成一个以<cellname>.spi为名称的SPICE网表文件。

打开该文件可以看到，PE过程将按照提取规则，提取出版图中存在的所有器件，而不仅仅是寄生电阻和寄生电容，用户自己设计的晶体管及电容电阻等也会被一起提取出来。

该文件的名字和设计原理图时生成的网表一样，所以在PE进行时，原理图的spi网表将被覆盖。

如果需要保留，应该在PE之前将原spi网表文件换一个名字保存。

2. 局部寄生参数提取（Partial PE）（1）Partial PE执行的过程和全局PE是一样的，采用同样的PE规则命令文件。

只是在Custom Operation选项处，选择Partial PE选项卡，如下图所示。

3. 信号完整性分析（SI）在版图进行寄生参数提取（PE）之后，应该进行信号完整性分析（SI Analysis），以考察寄生参数对信号的影响程度，是否达到不可接受的程度。

目前，Zeni SI工具可以提供以下分析：Time Delay（时延分析）RC-Reduction（R,C值分析）Noise Analysis（噪声分析）（1）在PE进行完成之后，在LE窗口中，选择主菜单栏－verification，在下拉菜单中选择SI Analysis。

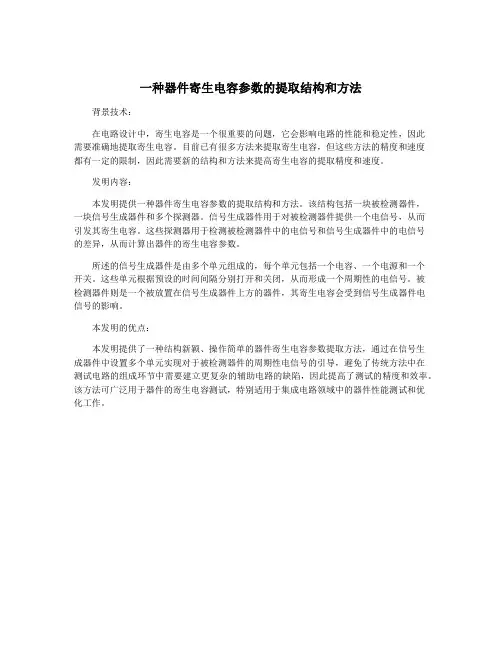

寄生参数提取寄生参数提取（Parasitic Parameter Extraction，PPE）是一种常用的电路测试技术，它通过分析从已经存在的物理结构中提取出的参数来发现和测量电路的功能模块。

它主要应用于设计原理图上的电路元件的参数测试和识别，以及系统模块的研发及测试。

由于参数提取不需要对电路进行任何修改，因此可以大大减少测试成本。

寄生参数提取的基本原理是，通过在电路中引入外部激励，使电路产生指定的反应，并通过测量这些反应来提取电路内部参数。

首先，将外部激励注入到电路中，如信号源、时间域反射（TDR）、电容源或分立元件，然后测量电路反应，如电压、电流或开关时间，最后根据相关理论和算法，利用测量得到的参数求解电路内部参数。

当前，寄生参数提取技术已经广泛应用于IC与PCB的测试，可用于测量电容、电阻、耦合电容、直流偏置、单端高频等参数。

特别是在复杂的IC和PCB设计中，可以减少测试时间和成本，提高效率。

在IC设计中，寄生参数提取技术可用于测量封装的静态参数，例如电容、电阻和直流偏置，以及动态参数，如感应和耦合电容。

另外，它还可以用于测量组件内部电容和电阻的参数，从而提高了IC设计的准确性。

在PCB设计中，寄生参数提取技术可用于测量电缆、芯片或接口的参数，包括介电常数、阻抗、直流偏置电压和相关的单端高频参数等。

此外，还可以用于PCB上的元件之间的连接参数测量，包括连接器、PCB芯片和电缆之间的耦合电容和直流偏置电压等。

由于寄生参数提取技术可以快速、准确地测量电路参数，因此被广泛应用于电子产品的测试和设计中，例如手机、电脑、汽车、航空航天等。

随着科技的发展，寄生参数提取技术也在不断改进和发展，例如增加参数测量的精度和准确性，增加对复杂电路的测量能力，以及增加外部激励的种类等。

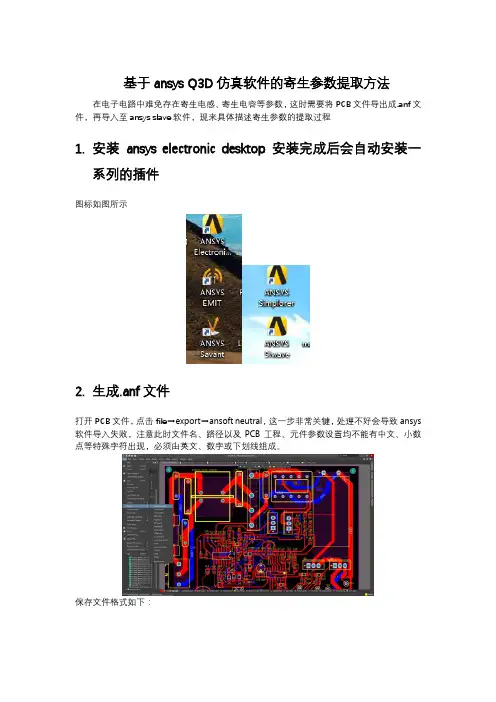

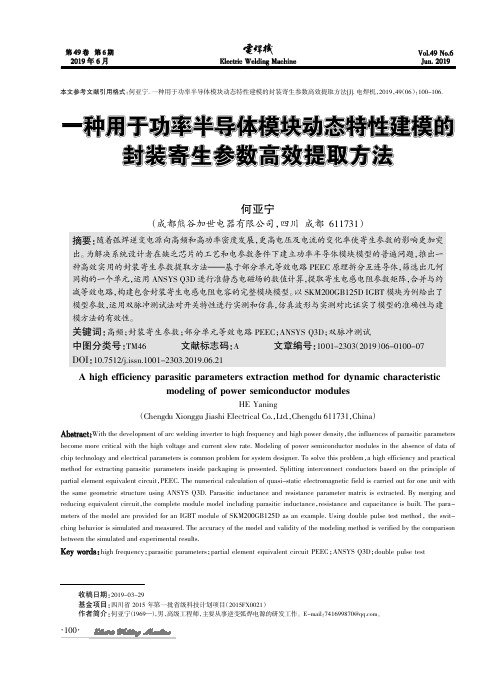

基于ansys Q3D仿真软件的寄生参数提取方法
在电子电路中难免存在寄生电感、寄生电容等参数，这时需要将PCB文件导出成.anf文件，再导入至ansys slave软件，现来具体描述寄生参数的提取过程
1.安装ansys electronic desktop 安装完成后会自动安装一
系列的插件
图标如图所示
2.生成.anf文件
打开PCB文件，点击file➡export➡ansoft neutral，这一步非常关键，处理不好会导致ansys 软件导入失败，注意此时文件名、路径以及PCB工程、元件参数设置均不能有中文、小数点等特殊字符出现，必须由英文、数字或下划线组成。

保存文件格式如下：
3.打开ANSYS SLAVE 软件
其界面如图所示
点击import ANF，选择刚刚保存的ANF文件打开后点击上方的export菜单中的Q3D软件
导入成功之后如下图所示
对需要仿真的net选择，然后添加source和sink，再设置analysis setup，点击对号检查，检查无误后点击叹号即可仿真。

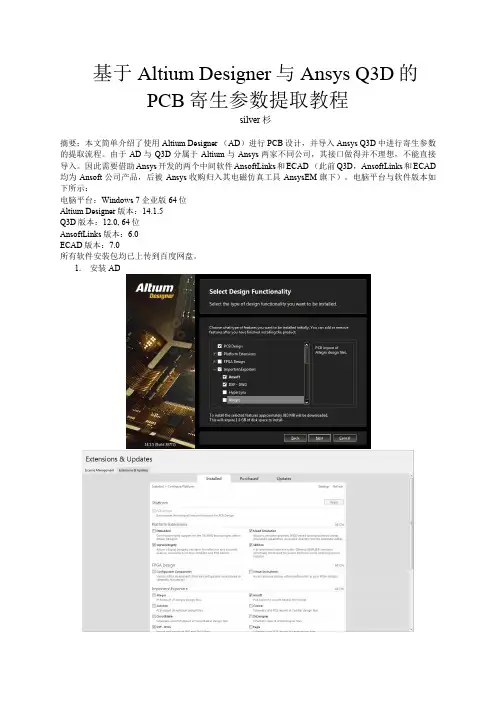

基于Altium Designer与Ansys Q3D的PCB寄生参数提取教程silver杉摘要：本文简单介绍了使用Altium Designer （AD）进行PCB设计，并导入Ansys Q3D中进行寄生参数的提取流程。

由于AD与Q3D分属于Altium与Ansys两家不同公司，其接口做得并不理想，不能直接导入。

因此需要借助Ansys开发的两个中间软件AnsoftLinks和ECAD （此前Q3D，AnsoftLinks和ECAD 均为Ansoft公司产品，后被Ansys收购归入其电磁仿真工具AnsysEM旗下）。

电脑平台与软件版本如下所示：电脑平台：Windows 7企业版64位Altium Designer版本：14.1.5Q3D版本：12.0, 64位AnsoftLinks版本：6.0ECAD版本：7.0所有软件安装包均已上传到百度网盘。

1.安装AD安装AD过程中，需要在这一步选择Importers\Exporters-Ansoft，否则无法导出PCB文件。

当然也可以在安装完成后在DXP-Extensions & Updates中添加所需插件。

后续破解请参照readme.txt文件。

2.安装Q3D安装步骤省略，后续破解请参照readme.txt文件。

3.安装AnsoftLinks先安装6.0，如果在安装过程中出现以上对话框请自行忽略，安装完整后可选择安装6.0.1补丁，后续破解请参照readme.txt文件。

4.安装ECAD直接安装，无需破解。

5.PCB寄生参数提取流程a.打开AD，选中PCB文件，右键选择Save As，在弹出对话框中Save as type选中Export AnsoftNeutral File (*.anf)选项并保存生成anf文件。

b.打开AnsoftLinks，依次选择File-Import-Ansys Neutral File，载入上一步生成的anf文件，至此PCB将出现在显示面板。
