电子控制防滑(ASR)系统.

ABS执行器

制动执行器
TRC制动执行器主要由TRC隔离电磁阀及制动供能总成组成。 1、TRC隔离电磁阀主要由三个两位两通电磁阀组成，即制动总泵隔
离电磁阀、蓄能器隔离电磁阀和储液器隔离电磁阀。该装置通过管 路与制动总泵、制动压力调节器、TRC制动供能总成相连。 2、TRC制动供能总成主要由电动供液泵，蓄能器和压力开关组成。 电动供液泵为一电动机驱动的柱塞泵，它将制动液从总泵储液室 中泵入蓄能器，使蓄能器中压力升高并保持在一定范围内，以便为 驱动防滑制动介入提供可靠的制动能源。 压力开关安装在TRC电磁阀总成旁，它将信号送人ECU，用来控制 TRC电动供液泵是否运转。
ASR与ABS的联系与区别

(1)两者都是用来控制车轮相对于地面的滑动，以 使车轮与地面的附着力不下降，但ABS控制的是制动 时车轮的“滑拖”，而ASR控制的是驱动时车轮的 “滑转”。 (2)ASR只对驱动车轮实施制动控制。 (3)ABS是在汽车制动后车轮出现抱死时起作用， 当车速很低(低于8km／h)时不起作用；而ASR则是在 汽车行驶过程中车轮出现滑转时起作用，当车速很高 (高于80-120km／h)时一般不起作用。 (4)两者都需要轮速传感器。
二、工作过程
工作条件：
(1)TRC关断开关处于断开位置；
(2)主节气门位置传感器怠速触点应断开(驾驶员在踩加速踏板)；
(3)制动开关处于断开位置； (4)发动机及变速器系统正常； (5)变速操纵杆不在“P”、“ N”位置。
系统自检

打开点火开关，TRC关断开关处于断开位置，TRC关断指示灯 熄灭，若系统正常则TRC警告灯亮3s左右应熄灭，若发现故障则 持续点亮警告灯，同时存贮故障码。 TRC未进入工作时，各电磁阀均不通电。制动总泵到各车轮制 动轮缸的油路处于连通状态；蓄能器中的制动液压力保持在一定 范围内；控制副节气门的步进电机不通电，副节气门保持在全开 位置，进气量由驾驶员通过主节气门控制。

在被雨淋湿的柏油路上、泥泞的土路上 或是在积雪道路上紧急制动时，无论新老 驾驶员都会产生不同程度的畏惧感。因为 汽车很容易发生侧滑，严重时整车会掉头 转向。而且，如果在有车辙的雪路上行驶， 左右轮分别行驶在雪地上和露出的地面上， 产生剧烈转向的危险性更大。如果紧急制 动，汽车的方向就会失去控制。如果是弯 道，汽车则可能沿切线从路边滑出或闯入 对面的车道。
副节气门执行器不动作时，副节气门全开，如下图 (a)所示，此 时发动机输出达到最大;当需要适当减小输出转矩时，副节气门 执行器使副节气门阀打开一半如图 (b)所示);若需要大大降低输 出转矩时，副节气门执行器使副节气门全闭如图(c)所示。
(a)全开 (b)开一半 (C)全闭 1.小齿轮;2.齿扇;3.主节气门阀;4.副节气门执行器阀
发动机对输出转矩控制有3种方式:节气门开度调节、点火参数调 节和燃油供给量调节。
1)节气门开度调节。节气门开度调节是指在原节气门管路上再 串联一个副节气门，通过传动机构来控制其开度的大小，从而改 变进气量，调节输出转矩。这种控制方式操纵稳定性较差，牵引 性很差，但舒适性很好。
汽油机输出转矩的调节是通过副节气门来实现的。副节气门 的执行器安装在节 气门体上，ASR的电子控制单元传送信号来 控制副节气门的开启角度，从而控制进人发动机的空气量，达 到控制发动机输出转矩的目的。
如果在驱动过程中ABS/ASR电子控制单元根据轮速传感器输入的车轮转速信号判 定驱动车轮的滑转率超过控制门限值时，ABS/ASR防滑控制系统就进人驱动防滑控制 过程, ABS/ASR电子控制单元将使副节气门控制步进电机通电转动，将副节气门的开 度减小，减少进入发动机的进气量，使发动机的输出转矩减小。
LS400
整个系统由ABS制动执行器和ASR制动执行器两部分组成。当ASR不起作用时，所有 ASR制动执行器的电磁阀处于断开状态，但不影响 ABS的正常工作。如果在汽车制动时， 出现车轮抱死现象，则ABS起作用，通过制动主缸切断电磁阀和ABS执行器的三位电磁 阀对车轮制动压力进行调节。

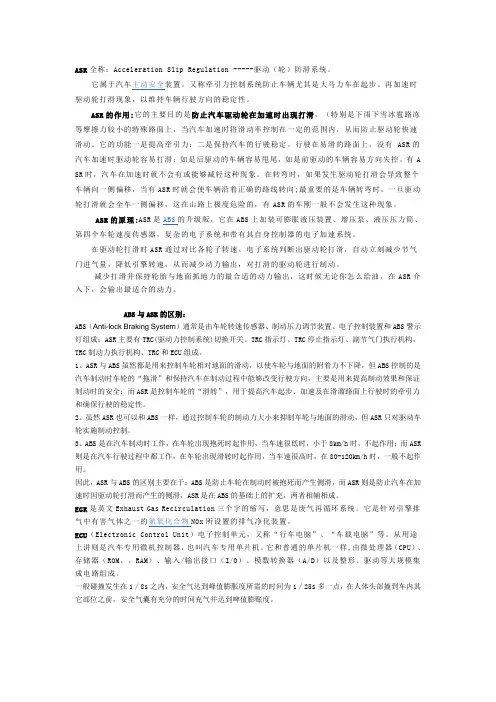

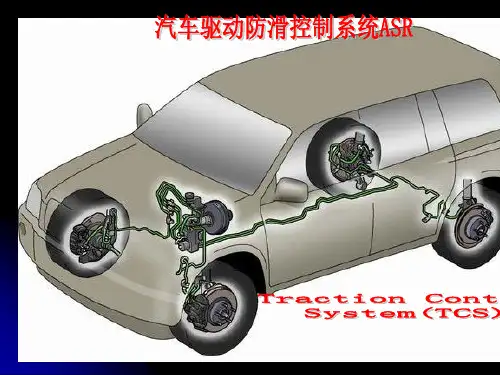

ASR全称：Acceleration Slip Regulation -----驱动（轮）防滑系统。

它属于汽车主动安全装置。

又称牵引力控制系统防止车辆尤其是大马力车在起步、再加速时驱动轮打滑现象，以维持车辆行驶方向的稳定性。

ASR的作用:它的主要目的是防止汽车驱动轮在加速时出现打滑，（特别是下雨下雪冰雹路冻等摩擦力较小的特殊路面上，当汽车加速时将滑动率控制在一定的范围内，从而防止驱动轮快速滑动。

它的功能一是提高牵引力；二是保持汽车的行驶稳定。

行驶在易滑的路面上，没有 ASR的汽车加速时驱动轮容易打滑；如是后驱动的车辆容易甩尾，如是前驱动的车辆容易方向失控。

有A SR时，汽车在加速时就不会有或能够减轻这种现象。

在转弯时，如果发生驱动轮打滑会导致整个车辆向一侧偏移，当有ASR时就会使车辆沿着正确的路线转向;最重要的是车辆转弯时，一旦驱动轮打滑就会全车一侧偏移，这在山路上极度危险的，有ASR的车刚一般不会发生这种现象。

ASR的原理:ASR是ABS的升级版，它在ABS上加装可膨胀液压装置、增压泵、液压压力筒、第四个车轮速度传感器，复杂的电子系统和带有其自身控制器的电子加速系统。

在驱动轮打滑时ASR通过对比各轮子转速，电子系统判断出驱动轮打滑，自动立刻减少节气门进气量，降低引擎转速，从而减少动力输出，对打滑的驱动轮进行制动。

减少打滑并保持轮胎与地面抓地力的最合适的动力输出，这时候无论你怎么给油，在ASR介入下，会输出最适合的动力。

ABS与ASR的区别：ABS（Anti-lock Braking System）通常是由车轮转速传感器、制动压力调节装置、电子控制装置和ABS警示灯组成；ASR主要有TRC(驱动力控制系统)切换开关、TRC指示灯、TRC停止指示灯、副节气门执行机构，TRC制动力执行机构、TRC和ECU组成。

1、ASR与ABS虽然都是用来控制车轮相对地面的滑动，以使车轮与地面的附着力不下降，但ABS控制的是汽车制动时车轮的“拖滑”和保持汽车在制动过程中能够改变行驶方向，主要是用来提高制动效果和保证制动时的安全；而ASR是控制车轮的“滑转”，用于提高汽车起步、加速及在滑溜路面上行驶时的牵引力和确保行驶的稳定性。

关检测到蓄能器压力较低时，给ABS/ASR ECU 提供信号，用来控制增压泵工作。
组合结构方式是指ASR 制动压力调节器的工作原理： 1.ASR 不起作用
ASR 不起作用时，三位三通电磁阀Ⅰ不通电，电磁阀在左位。汽车在制动 过程中如果车轮出现抱死，ABS 起作用，通过控制三位三通电磁阀Ⅱ和Ⅲ来 调节制动压力。
时容易出现驱动轮打滑，如图1 所示。如果是后
驱动的车辆容易甩尾，如果是前驱动的车辆容易
可控
方向失控。有ASR 时，汽车在加速时就不会有或 能够减轻这种现象。在转弯时，如果发生驱动轮 无ASR
打滑会导致整个车辆向一侧偏移，当有ASR 时就
会使车辆沿着正确的路线转向。
有ASR
ASR系统防止驱动轮在驱动时打滑的控制方式
ASR系统的结构及工作原理
目前，装备ABS的轿车已经相当普遍，随着对汽车安全性能 的要求越来越高，一些中、高档级的轿车已经不满足于ABS，还 安装了ASR（驱动防滑系统，又称牵引力控制系统）或者ESP （车辆电子稳定程序系统），使汽车的安全性能进一步提高。
本情境六主要讲述ASR/ESP系统的原理与检修。
线圈通大电流，此时调压缸3 右腔与储液器隔断而与蓄能器2 连通，蓄能器2 内的高压制动液推动调压缸3 的活塞左移，切断ABS 制动压力调节器与驱动车 轮轮缸之间的液压通道。同时随调压缸3 活塞左移压缩左腔内的制动液，使调 压缸左腔和驱动车轮制动轮缸内的制动压力增大从而使车轮制动。
3、ASR 保压过程 当需要保持驱动轮的制动压力时，控制单元使三位三通电磁阀4通小电流，调压缸3 右
一、单独结构方式的ASR 制 动压力调节器
所谓单独结构方式是指 ASR 制动压力调节器和ABS 制动压力调节器在结构上各 自分开，其结构如图1 所示。 ASR 制动压力调节器主要由 调压缸、蓄能器、三位三通 电磁阀、储液器、增压泵及 电机等部件组成。
