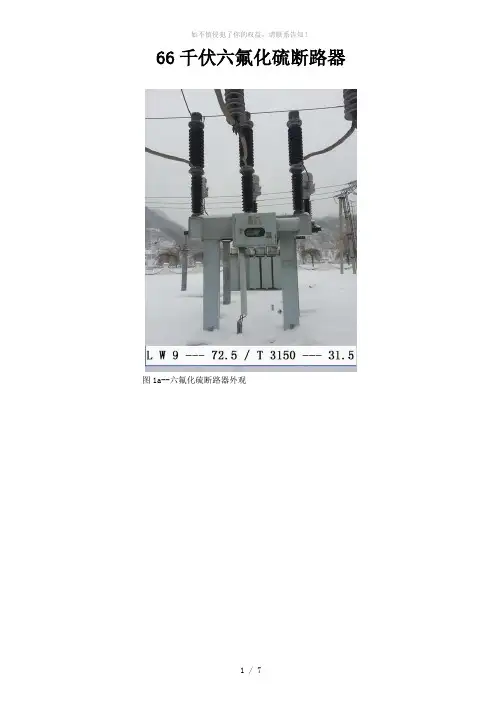

66千伏六氟化硫断路器图1a--六氟化硫断路器外观图1b--六氟化硫断路器控制箱、密度继电器（1）（见图1a,图1 b）是66千伏六氟化硫断路器全景图，其型号为：LW9--72.7/T3150--31.5L-六氟化硫拼音字头W-户外9-该产品型号72.5-额定电压，单位千伏3150-额定电流，单位安31.5-额定短路开断电流：在额定电压下，断路器能保证可靠开断的最大电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安表示。
从数字上看，额定短路开断电流是额定电流的十倍。
图2--断路器结构示意图（见图1）是用断路器结构示意图1-接线端子板2-灭弧室3-支柱瓷套4-框架5-控制箱6-支架7-电缆管8-供气门9-弹簧机构10-SF6密度继电器图3--断路器灭弧单元分合闸原理图（2）（见图3）是断路器灭弧单元分合闸原理图.六氟化硫气体(SF6)是百年前由法国化学家合成的人造惰性气体，是一种无色、无味、无毒、不可燃、化学性能稳定、在常温常压下呈气态的物质，它的密度为空气的五倍。
SF6气体作为一种优良的灭弧介质，能够顺利地断开各种异常短路、切断大电流，电弧在六氟化硫气体中开断时烧损量小，所以断路器需要的维护工作量小，检修周期比较长。
SF6广泛应用于10~220KV断路器中作为绝缘灭弧介质。
每台66kv断路器充入的SF6气体重量约为3kg。
图3所示左边图A是断路器处在合闸状态。
斜线阴影部分是气缸。
此时电流经上（3-1）接线端子板、（3-2）静触头座、（3-4）静触指、（3-12）动触头、（3-14）气缸、（3-16）中间触指流至下接线端子板。
右边图B是断路器在分闸状态。
分闸操作时，弹簧机构动作，带动（3-18）绝缘操作杆向下运动，将动触头与静触指拉开，动触头与静触指之间产生电弧，此时气缸被压缩，气体从气缸上的喷口喷出，瞬间熄灭动触头与静触指之间的拉伸电弧，分闸操作完成。
合闸操作时，弹簧机构动作，带动绝缘操作杆向上运动，SF6气体迅速进入气缸内，动触头与静触指合上，合闸操作完成。
