一、道路交通标志1、设计原则交通标志的设置力求做到种类齐全、功能完善，以不熟悉周围路网体系的道路使用者为设计对象，为其提供清晰、明确、简洁的信息，并使其具有足够的发现、认读和反映时间。
2、版面设计交通标志主要分为警告标志、禁令标志、指示标志、指路标志、旅游区标志、作业区标志、告示标志以及各类辅助标志。
由于现行的国家规范和相关规定中主要对指路标志的设置有一定区别，故本标准主要根据国标及现行规范，针对XX市路网特点，对XX市指路标志牌、路名牌及交通标杆进行统一设计。
2.1、版面字高汉字高宽比一般为1：1（特殊情况下可适当调整高宽比），汉字间距满足有关规范要求，英文（大写）字高为汉字字高的0.3h（h为汉字高度）。
根据以上原则，城市道路行车速度基本为40~70 km/h ，所以指路标志汉字高度选用40cm。
当行车速度大于70 km/h时，汉字高度选用50cm。
2.2、版面内容及尺寸1）按道路的等级划分，指路标志分为以下四类：A类：城市快速路；B类：城市主干道、放射性主干道和其他一些区域内起主干道作用的次干道组成的道路网络上的指路标志；C类：除系统道路以外的系统性不强的次干道和双向四车道（含四车道）以上的交通性支路指路标志；D类：除C类以外的双向四车道以下的生活性支路的指路标志。
各类指路标志的选定及版面内容、尺寸详见参考《XX市交通指路标牌设计》（XX市规划设计研究院）。
支路路口指路标志版面设计，图如下：2）路名牌考虑到与指路标志版面风格统一的原则，路名牌上均采用中英文对照。
2.3、此次调整增加的内容1.标志的汉字、拼音字母、拉丁字母、数字等采用道路交通标志字体（简体），中文和拼音字对照。
2.此次增加了分车道标志，3、反光膜指路标志底板反光膜采用二级反光膜，字膜采用二级反光膜（即通常所说的高强级）。
反光膜的色度性能及逆反射系数值应符合《公路交通标志反光膜》（GB18833-2002）的有关规定及达到二级反光膜的技术指标。

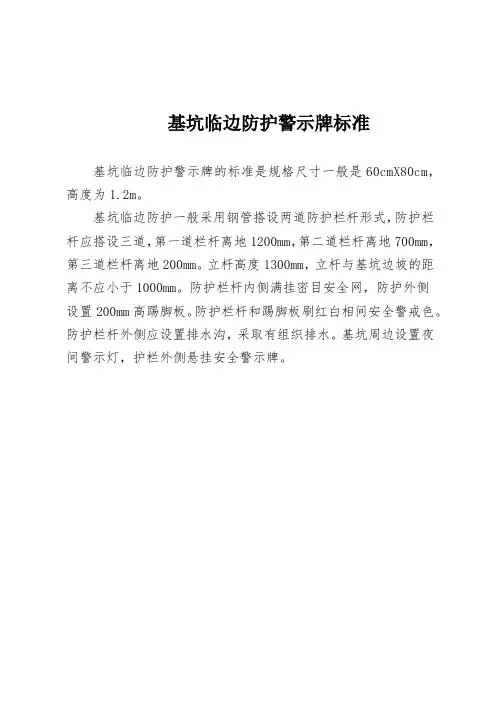

基坑临边防护警示牌标准
基坑临边防护警示牌的标准是规格尺寸一般是60cmX80cm，高度为1.2m。
基坑临边防护一般采用钢管搭设两道防护栏杆形式，防护栏杆应搭设三道，第一道栏杆离地1200mm，第二道栏杆离地700mm，第三道栏杆离地200mm。
立杆高度1300mm，立杆与基坑边坡的距离不应小于1000mm。
防护栏杆内侧满挂密目安全网，防护外侧
设置200mm高踢脚板。
防护栏杆和踢脚板刷红白相间安全警戒色。
防护栏杆外侧应设置排水沟，采取有组织排水。
基坑周边设置夜间警示灯，护栏外侧悬挂安全警示牌。
安装立杆的要求安装立杆的要求挑臂长度以实际场地情况为准。
以下为具体工艺要求的详细阐述。

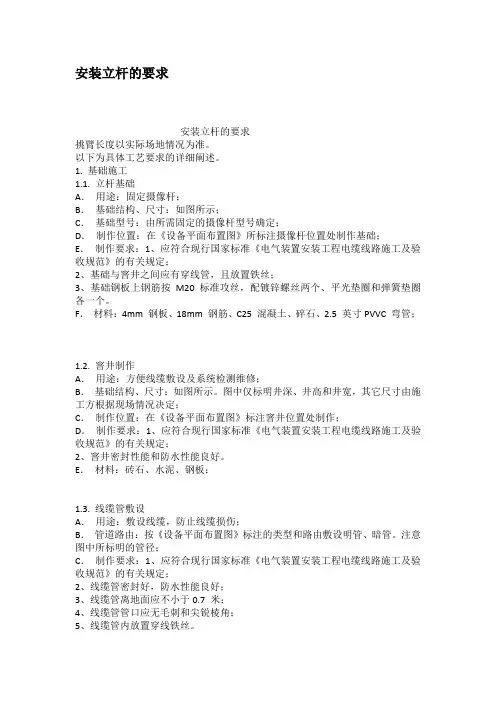

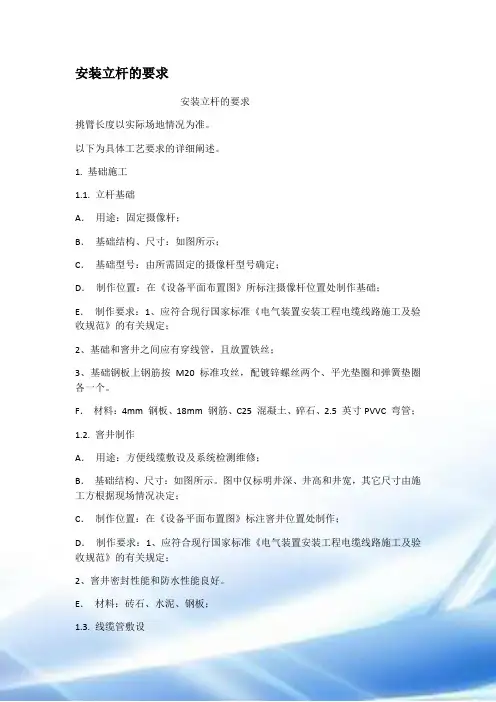

1. 基础施工1.1. 立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础和窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
F．材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管；1.2. 窨井制作A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。
图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。
E．材料：砖石、水泥、钢板；1.3. 线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。
注意图中所标明的管径；C．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离地面应不小于0.7 米；4、线缆管管口应无毛刺和尖锐棱角；5、线缆管内放置穿线铁丝。
D．材料：1、暗管敷设使用钢管；2、明管敷设使用PVC 管。
1.4. 接地体安装A．用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面布置图》标注接地体位置安装。
图号：；D．安装要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6 倍；3、接地体安装点下方应无任何管道、线缆经过；4、接地体安装深度如《接地体安装示意图》所示；5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。
室外监控立杆制作及基础预置件要求室外监控立杆制作及基础预置件要求1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面２０~３０mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
焊接材料1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。

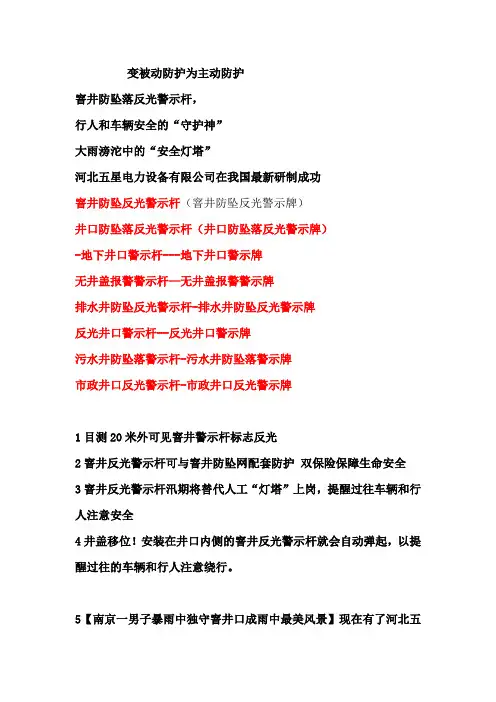

变被动防护为主动防护窨井防坠落反光警示杆，行人和车辆安全的“守护神”大雨滂沱中的“安全灯塔”河北五星电力设备有限公司在我国最新研制成功窨井防坠反光警示杆（窨井防坠反光警示牌）井口防坠落反光警示杆（井口防坠落反光警示牌）-地下井口警示杆---地下井口警示牌无井盖报警警示杆—无井盖报警警示牌排水井防坠反光警示杆-排水井防坠反光警示牌反光井口警示杆--反光井口警示牌污水井防坠落警示杆-污水井防坠落警示牌市政井口反光警示杆-市政井口反光警示牌1目测20米外可见窨井警示杆标志反光2窨井反光警示杆可与窨井防坠网配套防护双保险保障生命安全3窨井反光警示杆汛期将替代人工“灯塔”上岗，提醒过往车辆和行人注意安全4井盖移位！安装在井口内侧的窨井反光警示杆就会自动弹起，以提醒过往的车辆和行人注意绕行。
5【南京一男子暴雨中独守窨井口成雨中最美风景】现在有了河北五星窨井反光警示杆6窨井井口安装窨井反光警示杆井盖移位将自动弹起7井口安装反光警示杆一旦弹起请行人车辆绕行8窨井井口装防坠网反光警示杆，防汛期井盖“吞人”-河北五星电力设备有限公司（非一般的五星）五星小卢==卢彤玖13-2-30-13-53-57Qq：；26-43-9-13-26-8五星品质，值得信赖！我是卢彤玖，我在五星等你！！！期待您的垂询。
==========================窨井安全防护新产品-窨井反光警示牌（杆），避免行人和车辆坠井事故发生，全新的设计理念和思路，变被动防护为主动防护，特制的反光警示牌（杆）在井盖一旦丢失或打开，会自动弹出，高度50公分，夜间反射警示光可达200米。
提示行人或车辆“此处危险，请勿靠近”河北五星电力设备有限公司国内独家首创，窨井反光警示牌（杆）已经在中国平安保险公司进行100万元产品质量承保。
由于国内频发因为暴雨导致有人坠井的事件，为了防止井盖移位后形成“马路黑洞”，河北五星电力设备有限公司在已经研制成功窨井防护网窨井防坠网井下防坠网产品基础上，又投入巨资在我国率先研制投产---窨井防坠反光警示杆（又称井口防坠落反光警示杆----地下井口警示杆---窨井---无井盖报警警示杆—污水井防坠落警示杆---排水井防坠反光警示杆---反光井口警示杆）河北五星电力的专利产品-窨井防坠反光警示杆（窨井防坠反光警示牌）配合窨井防护网给井口加上“双保险”。

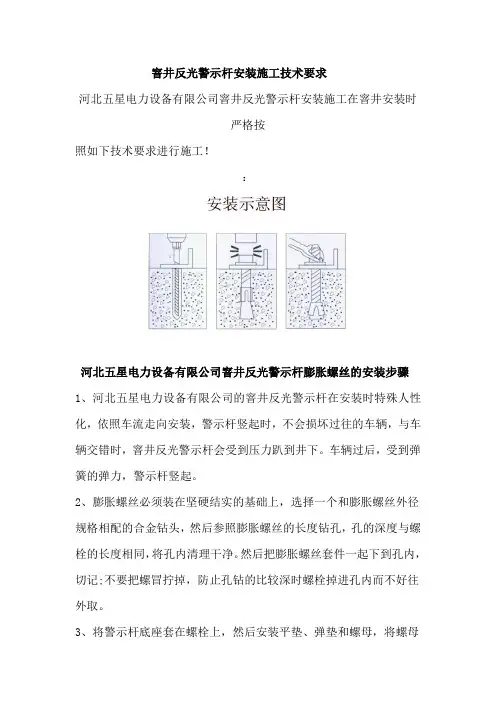

窨井反光警示杆安装施工技术要求河北五星电力设备有限公司窨井反光警示杆安装施工在窨井安装时严格按照如下技术要求进行施工！：河北五星电力设备有限公司窨井反光警示杆膨胀螺丝的安装步骤1、河北五星电力设备有限公司的窨井反光警示杆在安装时特殊人性化，依照车流走向安装，警示杆竖起时，不会损坏过往的车辆，与车辆交错时，窨井反光警示杆会受到压力趴到井下。
