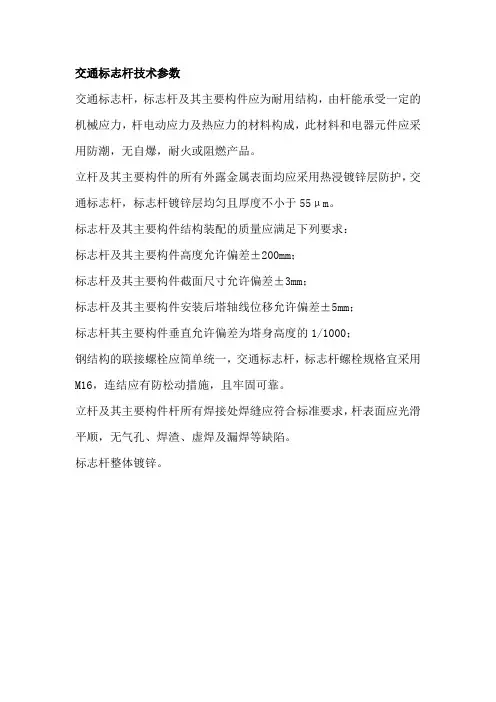

交通标志杆技术参数
交通标志杆，标志杆及其主要构件应为耐用结构，由杆能承受一定的机械应力，杆电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，交通标志杆，标志杆镀锌层均匀且厚度不小于55μm。
标志杆及其主要构件结构装配的质量应满足下列要求：
标志杆及其主要构件高度允许偏差±200mm；
标志杆及其主要构件截面尺寸允许偏差±3mm；
标志杆及其主要构件安装后塔轴线位移允许偏差±5mm；
标志杆其主要构件垂直允许偏差为塔身高度的1/1000；
钢结构的联接螺栓应简单统一，交通标志杆，标志杆螺栓规格宜采用M16，连结应有防松动措施，且牢固可靠。
立杆及其主要构件杆所有焊接处焊缝应符合标准要求，杆表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
标志杆整体镀锌。

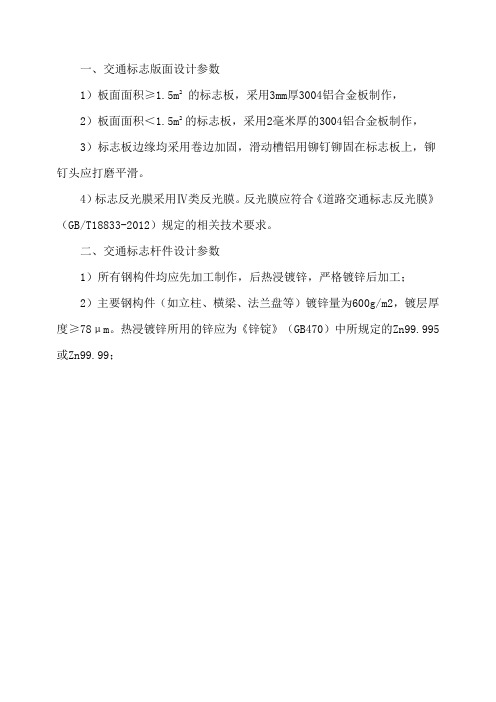

一、交通标志版面设计参数
1）板面面积≥1.5m2的标志板，采用3mm厚3004铝合金板制作，
2）板面面积＜1.5m2 的标志板，采用2毫米厚的3004铝合金板制作，
3）标志板边缘均采用卷边加固，滑动槽铝用铆钉铆固在标志板上，铆钉头应打磨平滑。
4）标志反光膜采用Ⅳ类反光膜。
反光膜应符合《道路交通标志反光膜》（GB/T18833-2012）规定的相关技术要求。
二、交通标志杆件设计参数
1）所有钢构件均应先加工制作，后热浸镀锌，严格镀锌后加工；
2）主要钢构件（如立柱、横梁、法兰盘等）镀锌量为600g/m2，镀层厚度≥78μm。
热浸镀锌所用的锌应为《锌锭》（GB470）中所规定的Zn99.995或Zn99.99；。
变被动防护为主动防护窨井防坠落反光警示杆，行人和车辆安全的“守护神”大雨滂沱中的“安全灯塔”河北五星电力设备有限公司在我国最新研制成功人注意安全4井盖移位！安装在井口内侧的窨井反光警示杆就会自动弹起，以提醒过往的车辆和行人注意绕行。
5【南京一男子暴雨中独守窨井口成雨中最美风景】现在有了河北五星窨井反光警示杆6窨井井口安装窨井反光警示杆井盖移位将自动弹起7井口安装反光警示杆一旦弹起请行人车辆绕行8窨井井口装防坠网反光警示杆，防汛期井盖“吞人”-窨井安全防护新产品-窨井反光警示牌（杆），避免行人和车辆坠井事故发生，全新的设计理念和思路，变被动防护为主动防护，特制的反光警示牌（杆）在井盖一旦丢失或打开，会自动弹出，高度50公分，夜间反射警示光可达200米。
提示行人或车辆“此处危险，请勿靠近”河北五星电力设备有限公司国内独家首创，窨井反光警示牌（杆）已经在中国平安保险公司进行100万元产品质量承保。
由于国内频发因为暴雨导致有人坠井的事件，为了防止井盖移位后，带有反光材料的警示杆会自动弹出井口，提醒过往车辆和行人：“这儿井盖没了，请您绕道走”。
井盖一旦移位窨井防坠落反光杆将自动弹出.，窨井反光警示杆（窨井防坠反光警示牌）一头用钢布局弹簧牢靠在井壁上，杆子上有红白相间的反光质料。
警示杆下面就是井口的最后一道防地——窨井防坠网。
平时，河北五星电力设备有限公司窨井反光警示杆（窨井防坠反光警示牌）会被井盖压在下面，假如井盖被移位或顶飞，窨井反光警示杆（窨井防坠反光警示牌）失去压力就会竖起。
在产品设计时思量到警示结果，又思量到不能被井口卡住，警示杆长度靠近井口直径。
晚上开车时，车灯打在窨井反光警示杆（窨井防坠反光警示牌）上，颠末反射，特别明显。
包河北五星电力设备有限公司的窨井反光警示杆（窨井反光警示牌）在安装时特殊人性化，依照车流走向安装，警示杆（警示牌）竖起时，不会损坏过往的车辆，与车辆交错时，窨井反光警示杆（窨井防坠反光警示牌）会受到压力趴到井下。
警示牌最新规范标准警示牌作为公共安全的重要组成部分，其规范标准对于保障人员安全和信息传递至关重要。
以下是最新的警示牌规范标准：一、警示牌的设计要求1. 尺寸标准：警示牌应根据其放置环境和目标受众来确定尺寸，以确保足够的可见度和清晰度。
2. 颜色规范：警示牌应使用醒目的颜色，如红色、黄色或橙色，以吸引注意。
3. 文字信息：警示牌上的文字应简洁明了，易于理解，避免使用行业术语或复杂词汇。
4. 图形符号：应使用国际通用的图形符号，以确保不同文化背景的人员都能理解。
二、警示牌的材料选择1. 耐用性：警示牌应选用耐候性强、抗腐蚀的材料，如不锈钢、铝合金或高质量的塑料。
2. 反光性能：在夜间或光线不足的环境中，警示牌应具备反光性能，以提高可见度。
三、警示牌的安装规范1. 安装位置：警示牌应安装在显眼的位置，确保目标受众能够及时看到。
2. 安装高度：根据目标受众的视线高度，调整警示牌的安装高度，以确保信息传达的有效性。
3. 固定方式：警示牌应使用稳固的固定方式，防止因风力或其他外力因素导致警示牌脱落。
四、警示牌的维护与更新1. 定期检查：定期对警示牌进行检查，确保其完好无损，信息清晰可见。
2. 及时更新：当警示信息发生变化时，应及时更新警示牌上的内容，以保证信息的准确性。
五、警示牌的法规遵循1. 遵守法规：警示牌的设计、制作和安装应遵循国家或地方的相关安全法规和标准。
2. 合规标识：警示牌上应有明确的合规标识，表明其符合相应的安全标准。
六、警示牌的环保要求1. 材料环保：在材料选择上，应优先考虑环保材料，减少对环境的影响。
2. 回收利用：对于损坏或废弃的警示牌，应进行回收处理，避免造成资源浪费。
结尾警示牌的规范标准是确保公共安全和信息有效传递的关键。
通过遵循上述规范，可以大大提高警示牌的实用性和安全性，为社会创造一个更加安全和谐的环境。

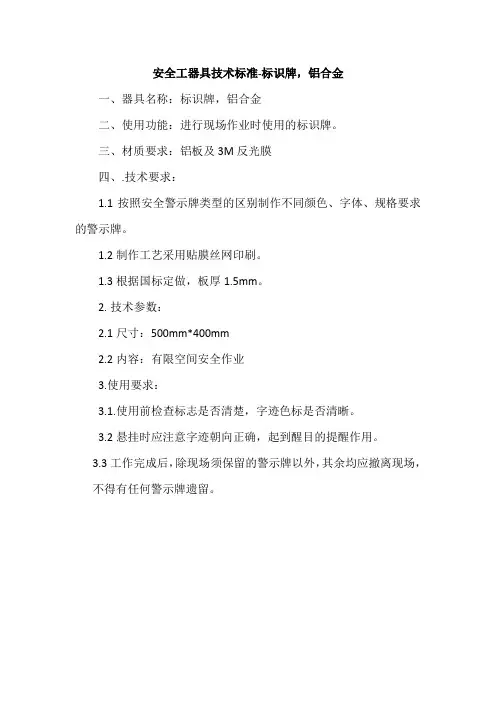

安全工器具技术标准-标识牌，铝合金
一、器具名称：标识牌，铝合金
二、使用功能：进行现场作业时使用的标识牌。
三、材质要求：铝板及3M反光膜
四、.技术要求：
1.1按照安全警示牌类型的区别制作不同颜色、字体、规格要求的警示牌。
1.2制作工艺采用贴膜丝网印刷。
1.3根据国标定做，板厚1.5mm。
2.技术参数：
2.1尺寸：500mm*400mm
2.2内容：有限空间安全作业
3.使用要求：
3.1.使用前检查标志是否清楚，字迹色标是否清晰。
3.2悬挂时应注意字迹朝向正确，起到醒目的提醒作用。
3.3工作完成后，除现场须保留的警示牌以外，其余均应撤离现场，
不得有任何警示牌遗留。

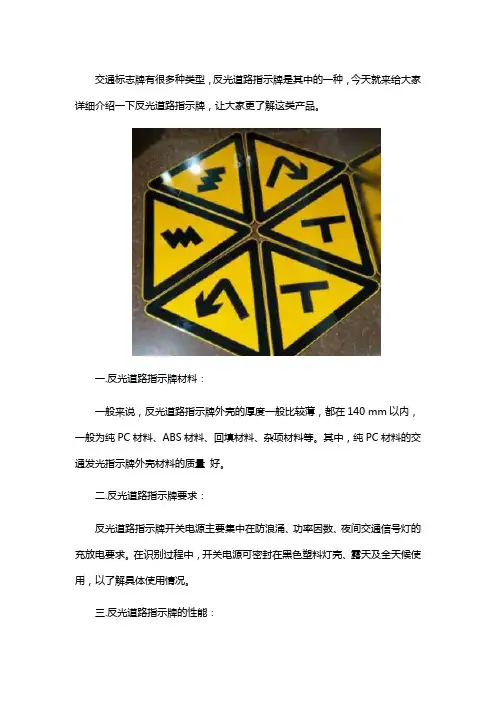

交通标志牌有很多种类型，反光道路指示牌是其中的一种，今天就来给大家详细介绍一下反光道路指示牌，让大家更了解这类产品。
一.反光道路指示牌材料：一般来说，反光道路指示牌外壳的厚度一般比较薄，都在140 mm以内，一般为纯PC材料、ABS材料、回填材料、杂项材料等。
其中，纯PC材料的交通发光指示牌外壳材料的质量好。
二.反光道路指示牌要求：反光道路指示牌开关电源主要集中在防浪涌、功率因数、夜间交通信号灯的充放电要求。
在识别过程中，开关电源可密封在黑色塑料灯壳、露天及全天候使用，以了解具体使用情况。
三.反光道路指示牌的性能：反光道路指示牌LED灯以其环保、高亮度、低热、体积小、功耗低、使用寿命长等优点在交通信号灯中得到了广泛的应用。
因此，在确定交通指示牌的质量时，也需要慎重考虑。
一般来说，芯片的大小决定了交通灯的成本。
市面上的低端反光道路指示牌对9分钟和10分钟的芯片是有用的。
用户可以通过肉眼的视觉对比来识别它们。
芯片的大小直接影响LED发光的强度和寿命，从而影响道路指示牌灯的光强和寿命。
如果你想识别LED的性能，可以在LED上增加适当的电压，以一张空白的纸为背景，发光的LED正向白纸，高质量的交通反光指示牌将呈现一个规则的圆形光斑，而劣质的LED光斑将是不规则形状的。
四.反光道路指示牌国家标准反光道路指示牌要送检查，检查报告期为两年。
即使常规交通指示牌收到检验报告，投入成本也不低于200000。
因此，是否有相关的国家标准报告也用于鉴定交通灯的质量。
我们可以在测试报告上打电话号码和公司名称，询问公安部是否属实。
以上就是反光道路交通标牌的相关介绍了，如果大家在购买交通标牌时，不知道怎么选购，建议大家找一家口碑比较好的厂家。
四川耀霖交通工程有限公司成立于2010年，是一家专注生产交通标志牌、交通杆件、信号灯、隧道反光环等交安设施产品的厂家，有需要的朋友可以了解一下。
交通标志杆，标志杆基本结构交通标志杆，标志杆基本结构：道路交通信号杆、标志杆应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
交通标志杆，标志杆及其主要构件应为耐用结构，由监控杆能承受一定的机械应力，监控杆电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，交通标志杆，标志杆镀锌层均匀且厚度不小于55μm。
标志杆及其主要构件结构装配的质量应满足下列要求：标志杆及其主要构件高度允许偏差±200mm；标志杆及其主要构件截面尺寸允许偏差±3mm；标志杆及其主要构件安装后塔轴线位移允许偏差±5mm；标志杆其主要构件垂直允许偏差为塔身高度的1/1000；标志杆及其主要构件尺寸应协调一致，交通标志杆，标志杆桁架塔塔身应对灯架升降起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，交通标志杆，标志杆螺栓规格宜采用M16，连结应有防松动措施，且牢固可靠。
立杆及其主要构件监控杆所有焊接处焊缝应符合标准要求，监控杆表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.6mm。
导向滑轮组应转动灵活、平滑及无卡阻。
交通信号杆，交通信号灯杆及其主要构件基础的型式和尺寸应根据灯塔安装处的地震烈度、监控杆风荷载强度、地质条件及用户提出的具体要求确定，监控杆应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，交通信号杆，交通信号灯杆并对监控杆其表面作喷塑处理。
立杆采用Φ159×6直缝钢管；立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管，焊接加强板(δ10钢板) 保护；立杆与基础采用法兰盘加预埋螺栓连接，交通信号杆，交通信号灯杆监控杆焊接加强板(δ10钢板) 保护；横支臂与立杆端头连接方式采用法兰盘连接，并进行焊接加强板(δ10钢板) 保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。

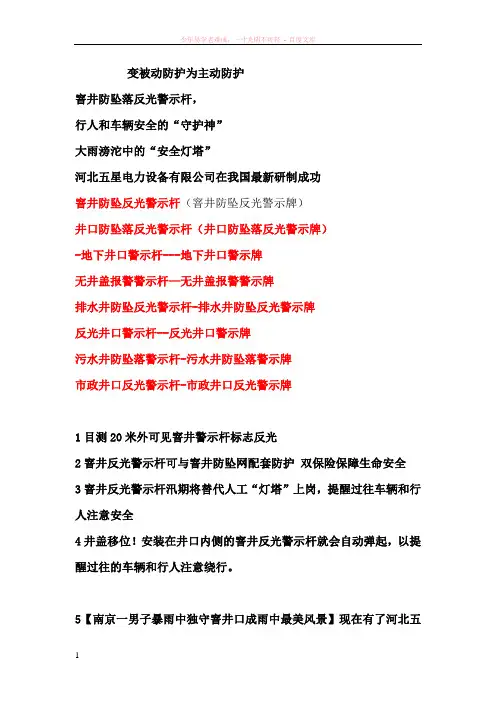

变被动防护为主动防护窨井防坠落反光警示杆，行人和车辆安全的“守护神”大雨滂沱中的“安全灯塔”河北五星电力设备有限公司在我国最新研制成功窨井防坠反光警示杆（窨井防坠反光警示牌）井口防坠落反光警示杆（井口防坠落反光警示牌）-地下井口警示杆---地下井口警示牌无井盖报警警示杆—无井盖报警警示牌排水井防坠反光警示杆-排水井防坠反光警示牌反光井口警示杆--反光井口警示牌污水井防坠落警示杆-污水井防坠落警示牌市政井口反光警示杆-市政井口反光警示牌1目测20米外可见窨井警示杆标志反光2窨井反光警示杆可与窨井防坠网配套防护双保险保障生命安全3窨井反光警示杆汛期将替代人工“灯塔”上岗，提醒过往车辆和行人注意安全4井盖移位！安装在井口内侧的窨井反光警示杆就会自动弹起，以提醒过往的车辆和行人注意绕行。
5【南京一男子暴雨中独守窨井口成雨中最美风景】现在有了河北五星窨井反光警示杆6窨井井口安装窨井反光警示杆井盖移位将自动弹起7井口安装反光警示杆一旦弹起请行人车辆绕行8窨井井口装防坠网反光警示杆，防汛期井盖“吞人”-河北五星电力设备有限公司（非一般的五星）五星小卢==卢彤玖13-2-30-13-53-57Qq：；26-43-9-13-26-8五星品质，值得信赖！我是卢彤玖，我在五星等你！！！期待您的垂询。
==========================窨井安全防护新产品-窨井反光警示牌（杆），避免行人和车辆坠井事故发生，全新的设计理念和思路，变被动防护为主动防护，特制的反光警示牌（杆）在井盖一旦丢失或打开，会自动弹出，高度50公分，夜间反射警示光可达200米。
提示行人或车辆“此处危险，请勿靠近”河北五星电力设备有限公司国内独家首创，窨井反光警示牌（杆）已经在中国平安保险公司进行100万元产品质量承保。
由于国内频发因为暴雨导致有人坠井的事件，为了防止井盖移位后形成“马路黑洞”，河北五星电力设备有限公司在已经研制成功窨井防护网窨井防坠网井下防坠网产品基础上，又投入巨资在我国率先研制投产---窨井防坠反光警示杆（又称井口防坠落反光警示杆----地下井口警示杆---窨井---无井盖报警警示杆—污水井防坠落警示杆---排水井防坠反光警示杆---反光井口警示杆）河北五星电力的专利产品-窨井防坠反光警示杆（窨井防坠反光警示牌）配合窨井防护网给井口加上“双保险”。
窨井反光警示杆安装施工技术要求河北五星电力设备有限公司窨井反光警示杆安装施工在窨井安装时严格按照如下技术要求进行施工！：河北五星电力设备有限公司窨井反光警示杆膨胀螺丝的安装步骤1、河北五星电力设备有限公司的窨井反光警示杆在安装时特殊人性化，依照车流走向安装，警示杆竖起时，不会损坏过往的车辆，与车辆交错时，窨井反光警示杆会受到压力趴到井下。
车辆过后，受到弹簧的弹力，警示杆竖起。
2、膨胀螺丝必须装在坚硬结实的基础上，选择一个和膨胀螺丝外径规格相配的合金钻头，然后参照膨胀螺丝的长度钻孔，孔的深度与螺栓的长度相同，将孔内清理干净。
然后把膨胀螺丝套件一起下到孔内，切记;不要把螺冒拧掉，防止孔钻的比较深时螺栓掉进孔内而不好往外取。
3、将警示杆底座套在螺栓上，然后安装平垫、弹垫和螺母，将螺母旋至螺栓和末端以保护螺纹。
4、拧动扳手直到垫圈和固定物表面齐平，拧紧后再用扳手拧三到五转。
5、膨胀螺丝安装后要严格检查每个膨胀螺丝的牢固度，如出现松动，必须重新更换位置，重新打孔安装，6、安装完毕后，将警示杆压平到井壁下，盖上井盖看井盖是否平整，再拉开井盖，检查窨井反光警示杆是否可以正常弹起，膨胀螺丝有没有松动，若无上述情况，则安装完毕。
施工注意细则施工单位的项目负责人应当由取得相应执业资格的人员担任，对建设工程项目的安全施工负责，落实安全生产责任制度、安全生产规章制度和操作规程，确保安全生产费用的有效使用，并根据工程的特点组织制定安全施工措施，消除安全事故隐患，及时、如实报告生产安全事故。
施工单位应当设立安全生产管理机构，配备专职安全生产管理人员。
专职安全生产管理人员负责对安全生产进行现场监督检查。
发现安全事故隐患，应当及时向项目负责人和安全生产管理机构报告；对违章指挥、违章操作的，应当立即制止。
施工单位应当遵守有关环境保护法律、法规的规定，在施工现场采取措施，防止或者减少粉尘、废气、废水、固体废物、噪声、振动和施工照明对人和环境的危害和污染。
护栏、警示灯、防撞桶技术参数要求1、材质：（1）彩涂钢材选用冷轧钢板，双面镀锌，表面高温聚酯烤漆。
板材表面光亮，在灰尘大，污染严重的道路中具有自洁性，当雨水冲刷后，保持表面光亮，清洗容易。
材质紧密的冷轧钢板，双面镀锌，耐酸碱腐蚀的高温聚酯烤漆，保证产品不锈蚀，漆面不脱落、不龟裂，维修成本低，使用寿命超过20年。
（2）底座高分子底座为20千克，表面光滑美观，强度高、韧性好。
（3）数据每节护栏长度为3米,高度: 1.25米。
高强度喷涂护栏竖管与上横梁、下横梁管点焊后整体喷塑。
具体见图纸；2、制作要求连接螺丝采用不锈钢制品，护栏外表贴3M超强级反光膜需满足公安部相关规定。
五金件型号、规格和性能符合国家现行标准的有关规定（1）型材下料水平管（小扁管）：按柱间尺寸减3mm；立柱（大扁管）：按设计高度正常按1250mm，有底座时，大扁管插入底座不低于1150mm，用胶填实。
（2）按一单元组装成护栏片，数量按间隔一单元计算。
小扁管与大扁管用螺栓连接。
3、制作质量要求（1 ）型材表面无划痕、碰伤、型材端部切口光滑无毛刺，固定螺栓位置正确、牢固，成品检验漆面无划伤、掉漆。
（2）安装要求，地面安装，每只底座采用2M12膨胀螺栓与地面固定。
4、警示灯与防撞桶：护栏端头爆闪灯警示柱采用钢质框架，高2644mm,宽200mm,热镀锌后贴红白相间7年工程级反光膜，上部安装太阳能电池板，下部为500mm×500mm两块太阳能标志牌（一侧为右侧行驶标志牌，另一侧为允许左转掉头标志牌，表面粘贴3M超强级反光膜，图案加装LED 发光体），630mm蓝红相间四单元太阳能爆闪灯，太阳能板与蓄电池要求阴雨天情况下连续供电工作超过7天以上。
下部采用220mm×240mm×8mm热镀锌喷塑法兰盘，用Ø14mm的防盗膨胀螺栓与护栏底座连接固定；在护栏端头处安装滚塑圆形防撞桶，Ø600mm,高800mm,贴7年超强级反光膜，内装沙子。
鎏光溢彩城市广场地下停车场指示方案材质与技术参数说明一、室外立式指示灯箱（规格：高4000宽800厚250）
骨架为热镀锌方管，面为3mm厚铝板激光雕刻焊接，漆为汽车烤漆，字为镂空激光雕刻，光源为LED灯（深圳日上，芯片为美国科瑞）。
二、出入口发光字（规格：出口字高600；入口字高800）
骨架为热镀锌方管，面为亚克力板，侧面为304不锈钢激光雕刻焊接，光源为LED灯（深圳日上，芯片为美国科瑞）。
三、停车场吊牌（规格：长2400高500双面）
骨架为热镀锌方管，面为2.5mm铝板，贴美国进口3M反光膜。
四、起落杆{品牌：深圳红门（高档）；济南冠宇（中档）;深圳开门红（低端）}。
