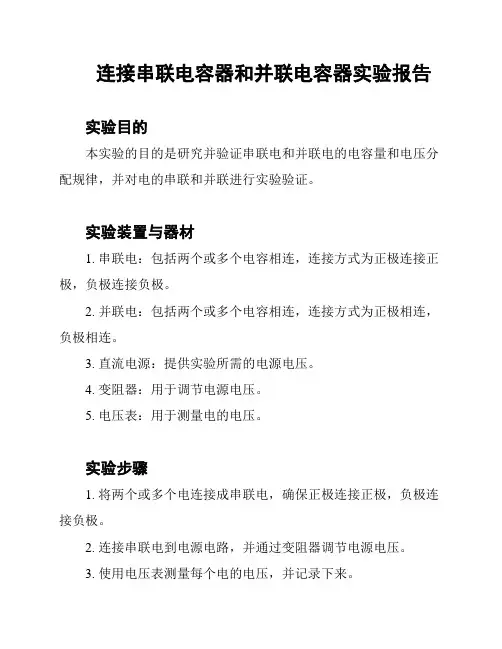

连接串联电容器和并联电容器实验报告实验目的本实验的目的是研究并验证串联电和并联电的电容量和电压分配规律，并对电的串联和并联进行实验验证。
实验装置与器材1. 串联电：包括两个或多个电容相连，连接方式为正极连接正极，负极连接负极。
2. 并联电：包括两个或多个电容相连，连接方式为正极相连，负极相连。
3. 直流电源：提供实验所需的电源电压。
4. 变阻器：用于调节电源电压。
5. 电压表：用于测量电的电压。
实验步骤1. 将两个或多个电连接成串联电，确保正极连接正极，负极连接负极。
2. 连接串联电到电源电路，并通过变阻器调节电源电压。
3. 使用电压表测量每个电的电压，并记录下来。
4. 将两个或多个电连接成并联电，确保正极相连，负极相连。
5. 连接并联电到电源电路，并通过变阻器调节电源电压。
6. 使用电压表测量每个电的电压，并记录下来。
实验结果与分析1. 串联电的电容量与电压分配规律：- 串联电的总电容量等于每个电电容量的倒数之和。
- 串联电的电压分配与电的电容量成反比，电容量越大的电所占电压越小。
2. 并联电的电容量与电压分配规律：- 并联电的总电容量等于每个电电容量之和。
- 并联电的电压分配与电的电容量成正比，电容量越大的电所占电压越大。
结论通过本实验验证了串联电和并联电的电容量和电压分配规律。
串联电的总电容量等于每个电电容量的倒数之和，电压分配与电容量成反比；并联电的总电容量等于每个电电容量之和，电压分配与电容量成正比。
实验总结本实验通过实际操作和测量，验证了串联电容器和并联电容器的电容量和电压分配规律。
实验过程中注意到了串联电容器的电压分配与电容量成反比，而并联电容器的电压分配与电容量成正比。
通过实验，加深了对电容器的串联和并联原理的理解，对电路中的电容器应用具有指导意义。

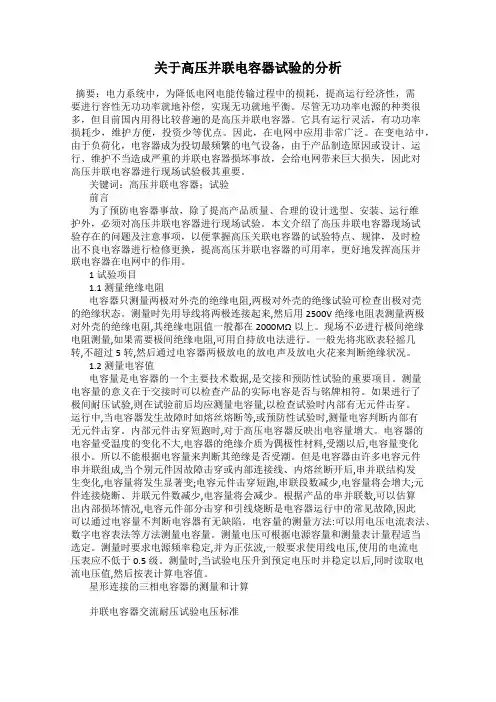

关于高压并联电容器试验的分析摘要：电力系统中，为降低电网电能传输过程中的损耗，提高运行经济性，需要进行容性无功功率就地补偿，实现无功就地平衡。
尽管无功功率电源的种类很多，但目前国内用得比较普遍的是高压并联电容器。
它具有运行灵活，有功功率损耗少，维护方便，投资少等优点。
因此，在电网中应用非常广泛。
在变电站中，由于负荷化，电容器成为投切最频繁的电气设备，由于产品制造原因或设计、运行、维护不当造成严重的并联电容器损坏事故，会给电网带来巨大损失，因此对高压并联电容器进行现场试验极其重要。
关键词：高压并联电容器；试验前言为了预防电容器事故，除了提高产品质量、合理的设计选型、安装、运行维护外，必须对高压并联电容器进行现场试验。
本文介绍了高压并联电容器现场试验存在的问题及注意事项，以便掌握高压关联电容器的试验特点、规律，及时检出不良电容器进行检修更换，提高高压并联电容器的可用率，更好地发挥高压并联电容器在电网中的作用。
1试验项目1.1测量绝缘电阻电容器只测量两极对外壳的绝缘电阻,两极对外壳的绝缘试验可检查出极对壳的绝缘状态。
测量时先用导线将两极连接起来,然后用2500V绝缘电阻表测量两极对外壳的绝缘电阻,其绝缘电阻值一般都在2000MΩ以上。
现场不必进行极间绝缘电阻测量,如果需要极间绝缘电阻,可用自持放电法进行。
一般先将兆欧表轻摇几转,不超过5转,然后通过电容器两极放电的放电声及放电火花来判断绝缘状况。
1.2测量电容值电容量是电容器的一个主要技术数据,是交接和预防性试验的重要项目。
测量电容量的意义在于交接时可以检查产品的实际电容是否与铭牌相符。
如果进行了极间耐压试验,则在试验前后均应测量电容量,以检查试验时内部有无元件击穿。
运行中,当电容器发生故障时如熔丝熔断等,或预防性试验时,测量电容判断内部有无元件击穿。
内部元件击穿短跑时,对于高压电容器反映出电容量增大。
电容器的电容量受温度的变化不大,电容器的绝缘介质为偶极性材料,受潮以后,电容量变化很小。
实习报告：高压并联电容器运行与管理一、实习背景随着我国电力系统的快速发展，无功补偿技术在电力系统中发挥着越来越重要的作用。
高压并联电容器作为无功补偿装置的一种，主要用于提高电力系统的功率因数，改善电压质量，降低线路损耗。
本次实习，我有幸参与了某电力公司的高压并联电容器运行与管理工作，对高压并联电容器的结构、原理、运行维护等方面有了更深入的了解。
二、实习内容1. 高压并联电容器结构及原理高压并联电容器主要由电容器本体、内部连接元件、保护装置、放电器件等组成。
电容器本体用于存储电能，内部连接元件将电容器本体与其他元件相连接，保护装置包括内熔丝、过电压保护器等，用于保护电容器免受损害，放电器件用于在断开电源后迅速降低电容器剩余电压。
高压并联电容器的工作原理是基于电容器的充放电特性。
在电力系统中，电容器接入电网，对电网进行无功补偿，提高功率因数。
当电容器充电时，电网电压上升，电容器存储电能；当电容器放电时，电网电压下降，电容器释放电能。
通过控制电容器的投切，可以实现对电力系统无功功率的动态调节。
2. 高压并联电容器运行环境及技术性能高压并联电容器的运行环境要求海拔高度不超过1000m，环境空气温度在-40℃至40℃之间。
安装场所应无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃。
高压并联电容器的主要技术性能包括连续运行电压、稳态过电压、稳态过电流、最大允许容量等。
电容器的连续运行电压一般为1.0Un，稳态过电压最高值不超过1.1Un。
稳态过电流（包括谐波电流）不应超过1.43In，最大允许容量不超过1.35Qn。
3. 高压并联电容器运行与管理在实习过程中，我了解到高压并联电容器的运行与管理主要包括以下几个方面：（1）投切操作：根据电力系统的无功需求，通过远程或现场操作，对电容器进行投切。
投切时，应注意操作顺序，避免电容器过电压、过电流等故障。
（2）监测与故障处理：对电容器的运行状态进行实时监测，包括电压、电流、温度等参数。
第1篇一、实验目的1. 了解电容器的参数及其测试方法；2. 掌握使用示波器、万用表等仪器进行电容器参数测试的操作技巧；3. 熟悉电容器参数对电路性能的影响。
二、实验原理电容器是一种储存电荷的电子元件，其参数主要包括电容量、耐压值、损耗角正切等。
电容量是指电容器储存电荷的能力，单位为法拉（F）；耐压值是指电容器能够承受的最大电压，单位为伏特（V）；损耗角正切是衡量电容器损耗性能的参数，其值越小，电容器性能越好。
电容器参数测试实验主要通过测量电容量、耐压值和损耗角正切等参数，来评估电容器的性能。
三、实验仪器与材料1. 实验仪器：（1）示波器：用于观察电容器充放电波形；（2）万用表：用于测量电容器的电容量、耐压值和损耗角正切；（3）信号发生器：用于提供测试信号；（4）电容器：待测试的电容元件。
2. 实验材料：（1）测试电路板；（2）连接线；（3）电源。
四、实验步骤1. 连接电路：按照实验电路图连接测试电路，包括信号发生器、电容器、示波器、万用表等。
2. 测量电容量：（1）打开电源，调节信号发生器输出频率为1kHz，输出电压为5V；（2）使用万用表测量电容器的电容量，记录数据。
3. 测量耐压值：（1）使用万用表测量电容器的耐压值，记录数据；（2）将电容器接入测试电路，逐渐增加电压，观察电容器是否击穿，记录击穿电压。
4. 测量损耗角正切：（1）打开示波器，将示波器探头连接到电容器的两端；（2）使用信号发生器输出正弦波信号，调节频率为1kHz，输出电压为5V；（3）观察示波器显示的波形，记录电容器的充放电波形；（4）使用万用表测量电容器的损耗角正切，记录数据。
5. 数据处理与分析：（1）根据测量数据，计算电容器的电容量、耐压值和损耗角正切；（2）分析电容器的性能，比较不同电容器的参数差异。
五、实验结果与分析1. 电容量：根据实验数据，电容器A的电容量为10μF，电容器B的电容量为15μF。
2. 耐压值：电容器A的耐压值为50V，电容器B的耐压值为60V。

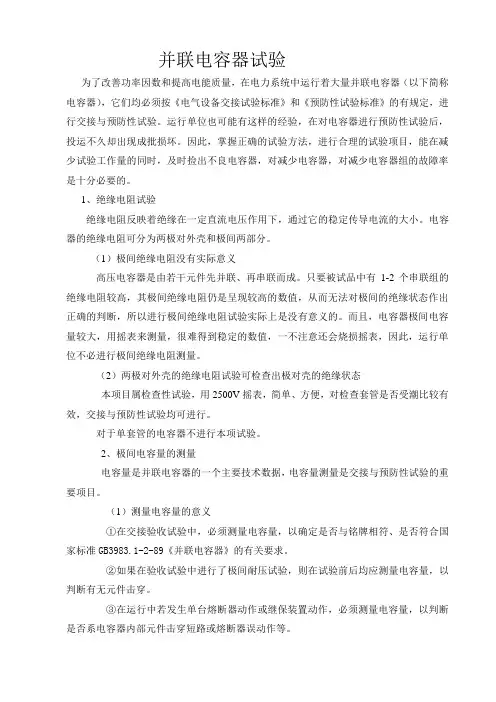

并联电容器试验为了改善功率因数和提高电能质量，在电力系统中运行着大量并联电容器（以下简称电容器），它们均必须按《电气设备交接试验标准》和《预防性试验标准》的有规定，进行交接与预防性试验。
运行单位也可能有这样的经验，在对电容器进行预防性试验后，投运不久却出现成批损坏。
因此，掌握正确的试验方法，进行合理的试验项目，能在减少试验工作量的同时，及时捡出不良电容器，对减少电容器，对减少电容器组的故障率是十分必要的。
1、绝缘电阻试验绝缘电阻反映着绝缘在一定直流电压作用下，通过它的稳定传导电流的大小。
电容器的绝缘电阻可分为两极对外壳和极间两部分。
（1）极间绝缘电阻没有实际意义高压电容器是由若干元件先并联、再串联而成。
只要被试品中有1-2个串联组的绝缘电阻较高，其极间绝缘电阻仍是呈现较高的数值，从而无法对极间的绝缘状态作出正确的判断，所以进行极间绝缘电阻试验实际上是没有意义的。
而且，电容器极间电容量较大，用摇表来测量，很难得到稳定的数值，一不注意还会烧损摇表，因此，运行单位不必进行极间绝缘电阻测量。
（2）两极对外壳的绝缘电阻试验可检查出极对壳的绝缘状态本项目属检查性试验，用2500V摇表，简单、方便，对检查套管是否受潮比较有效，交接与预防性试验均可进行。
对于单套管的电容器不进行本项试验。
2、极间电容量的测量电容量是并联电容器的一个主要技术数据，电容量测量是交接与预防性试验的重要项目。
（1）测量电容量的意义①在交接验收试验中，必须测量电容量，以确定是否与铭牌相符、是否符合国家标准GB3983.1-2-89《并联电容器》的有关要求。
②如果在验收试验中进行了极间耐压试验，则在试验前后均应测量电容量，以判断有无元件击穿。
③在运行中若发生单台熔断器动作或继保装置动作，必须测量电容量，以判断是否系电容器内部元件击穿短路或熔断器误动作等。
④在预防性试验中应测量电容量，以判断电容器是否已有元件击穿。
⑤电容器内部的元件击穿短路时，对无内熔丝的高压电容器，反映出电容量增大；对有内熔丝的高、低压电容器反映出电容量减少。

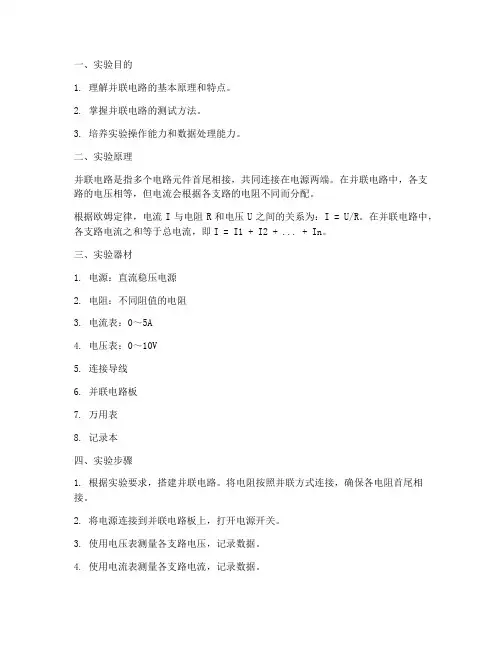

一、实验目的1. 理解并联电路的基本原理和特点。
2. 掌握并联电路的测试方法。
3. 培养实验操作能力和数据处理能力。
二、实验原理并联电路是指多个电路元件首尾相接，共同连接在电源两端。
在并联电路中，各支路的电压相等，但电流会根据各支路的电阻不同而分配。
根据欧姆定律，电流I与电阻R和电压U之间的关系为：I = U/R。
在并联电路中，各支路电流之和等于总电流，即I = I1 + I2 + ... + In。
三、实验器材1. 电源：直流稳压电源2. 电阻：不同阻值的电阻3. 电流表：0～5A4. 电压表：0～10V5. 连接导线6. 并联电路板7. 万用表8. 记录本四、实验步骤1. 根据实验要求，搭建并联电路。
将电阻按照并联方式连接，确保各电阻首尾相接。
2. 将电源连接到并联电路板上，打开电源开关。
3. 使用电压表测量各支路电压，记录数据。
4. 使用电流表测量各支路电流，记录数据。
5. 使用万用表测量电阻值，记录数据。
6. 根据实验数据，计算各支路电流之和，与总电流进行比较。
7. 分析实验结果，得出结论。
五、实验数据1. 电阻R1：10Ω，电压U1：5V，电流I1：0.5A2. 电阻R2：20Ω，电压U2：5V，电流I2：0.25A3. 电阻R3：30Ω，电压U3：5V，电流I3：0.167A六、实验结果与分析根据实验数据，计算各支路电流之和：I = I1 + I2 + I3 = 0.5A + 0.25A + 0.167A = 0.917A与总电流进行比较：总电流I = 0.917A实验结果表明，各支路电流之和与总电流相等，符合并联电路的基本原理。
七、实验结论1. 并联电路中，各支路电压相等，但电流会根据各支路的电阻不同而分配。
2. 通过实验，验证了并联电路的基本原理，掌握了并联电路的测试方法。
3. 培养了实验操作能力和数据处理能力。
八、注意事项1. 在实验过程中，注意安全，确保电源连接正确。
2. 测量电压和电流时，确保电压表和电流表量程合适。
串并联电路电容规律实验报告1. 实验目的本实验旨在通过对串并联电路中电容的实验研究，探究串联和并联电路中电容的规律，并加强对电容的理解与应用。
2. 实验器材和仪器- 电源- 串并联电路实验箱- 电- 电阻器- 万用表- 导线3. 实验步骤3.1 串联电容实验1. 将串联电路实验箱接通电源，并调节电压为适宜值。
2. 在实验箱中选择两个电，分别连接到电路的两个节点。
3. 测量并记录电路中电的电压和总电压值。
4. 记录下实验所使用电的电容值。
3.2 并联电容实验1. 将并联电路实验箱接通电源，并调节电压为适宜值。
2. 在实验箱中选择两个电，分别连接到电路的两个节点。
3. 测量并记录电路中电的电压和总电压值。
4. 记录下实验所使用电的电容值。
4. 实验结果根据实验数据记录，得出以下结论：- 串联电路中，电的总电容为各电的倒数之和。
- 并联电路中，电的总电容为各电的和。
5. 实验分析与讨论根据实验结果，我们可以得到串并联电路中电容的规律：- 在串联电路中，电的电压分布不均匀，总电压等于各电的电压之和。
- 在并联电路中，电的电压分布均匀，各电的电压相等。
这些规律对于电容的实际应用非常重要，比如在电子电路设计中，我们需要根据电容的串并联规律来确定电路中电的布局和参数选择。
6. 实验结论通过本实验研究，我们理解了串并联电路中电容的规律：- 串联电路中，电的总电容为各电的倒数之和。
- 并联电路中，电的总电容为各电的和。
这些规律对于电容的应用具有重要意义，能够帮助我们正确设计和应用电子电路。
7. 实验总结本次实验通过对串并联电路中电容的研究，加深了我们对电容的理解。
同时，我们也学会了如何测量电容器的电压和总电压，并分析了串并联电路中电容的分布规律。
这些都为进一步深入研究电容的应用和电子电路设计打下了基础。
一、实验目的1. 了解电容串并联的基本原理和特性。
2. 掌握电容串并联电路的连接方法和计算方法。
3. 通过实验验证电容串并联电路的电压、电流和电容量等参数。
二、实验原理电容是一种存储电荷的元件，其电容量C与电压U和电荷量Q之间的关系为：C=Q/U。
在串并联电路中，电容的连接方式会影响电路的电压、电流和电容量等参数。
1. 串联电路：电容串联时，电路中的总电容量Ct小于任一电容器的电容量，且总电容量与各个电容器的电容量成反比。
串联电路中，电流相同，电压与电容量成正比。
2. 并联电路：电容并联时，电路中的总电容量Ct等于各个电容器的电容量之和。
并联电路中，电压相同，电流与电容量成正比。
三、实验器材1. 电容器（2000PF、1000PF、500PF各一个）2. 直流电源3. 电压表4. 电流表5. 连接线6. 电路板四、实验步骤1. 连接电容串联电路：将三个电容器（2000PF、1000PF、500PF）依次串联，连接到直流电源上。
2. 测量串联电路的电压：用电压表分别测量三个电容器的电压，记录数据。
3. 测量串联电路的电流：用电流表测量电路中的电流，记录数据。
4. 计算串联电路的总电容量：根据公式Ct=1/(1/C1+1/C2+1/C3)，计算串联电路的总电容量。
5. 改接为电容并联电路：将三个电容器（2000PF、1000PF、500PF）依次并联，连接到直流电源上。
6. 测量并联电路的电压：用电压表分别测量三个电容器的电压，记录数据。
7. 测量并联电路的电流：用电流表测量电路中的电流，记录数据。
8. 计算并联电路的总电容量：根据公式Ct=C1+C2+C3，计算并联电路的总电容量。
五、实验结果与分析1. 电容串联电路（1）电压测量结果：U1=3V，U2=1.5V，U3=0.75V（2）电流测量结果：I=1mA（3）总电容量：Ct=1/(1/2000+1/1000+1/500)=666.67PF2. 电容并联电路（1）电压测量结果：U1=U2=U3=5V（2）电流测量结果：I=3.5mA（3）总电容量：Ct=2000+1000+500=3500PF通过实验结果可以看出，电容串联电路的总电容量小于任一电容器的电容量，且电压与电容量成正比；电容并联电路的总电容量等于各个电容器的电容量之和，且电流与电容量成正比。
10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11589、B:11626 C:11324 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4222 4232 4341二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11550、B:11339 C:11336 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4342 4342 4344二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11558、B:11621 C:8914 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4340 4230 3932二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11588、B:90281 C:11335 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4346 3936 4340二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:8960、B:11548 C:11554 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组3936 4225 4343二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11334、B:9042 C:11629 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4348 3931 4230二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：。
一、实训背景随着电力系统的不断发展，电容器在电力系统中的应用越来越广泛。
为了提高电力系统的稳定性和经济性，并联电容器在电力系统中起到了至关重要的作用。
为了让学生深入了解并联电容器的原理、结构、工作特性以及在实际电力系统中的应用，我们进行了为期两周的并联电容器实训。
二、实训目的1. 理解并联电容器的原理和工作特性。
2. 掌握并联电容器的结构、类型和安装方法。
3. 熟悉并联电容器在电力系统中的应用和调试方法。
4. 提高学生动手实践能力和团队协作精神。
三、实训内容1. 并联电容器原理及工作特性学习在实训初期，我们学习了并联电容器的原理和工作特性。
通过理论讲解和实验演示，使学生掌握了并联电容器的充放电过程、无功功率补偿原理以及功率因数校正原理。
2. 并联电容器结构及类型学习在实训过程中，我们详细了解了并联电容器的结构，包括箱壳、芯子、元件、绝缘件和紧箍件等。
同时，学习了不同类型的并联电容器，如浸渍剂型、密集型、并联补偿成套装置等。
3. 并联电容器安装方法学习为了让学生掌握并联电容器的安装方法，我们进行了现场安装操作。
通过实际操作，学生了解了并联电容器在电力系统中的安装位置、接线方式以及安全注意事项。
4. 并联电容器调试方法学习在实训过程中，我们学习了并联电容器的调试方法，包括电容量的测量、功率因数的校正以及故障处理。
通过实际操作，学生掌握了并联电容器调试的基本技能。
5. 并联电容器在电力系统中的应用我们探讨了并联电容器在电力系统中的应用，如无功补偿、功率因数校正、电压稳定等。
通过案例分析，使学生了解了并联电容器在实际电力系统中的应用效果。
四、实训过程1. 理论学习：通过课堂讲解、参考资料和视频教学，使学生掌握并联电容器的理论知识。
2. 实验操作：在实验室环境下，进行并联电容器的安装、调试和测试实验。
3. 现场实习：在电力企业或变电站，进行现场实习，观察并联电容器在实际电力系统中的应用。
4. 团队合作：分组进行实训项目，培养学生的团队协作精神。
rlc串并联交流电路及功率因数的提高实验报告-回复以下是《RLC串并联交流电路及功率因数的提高实验报告》的内容：摘要：本次实验主要通过构建RLC串并联交流电路来研究交流电路中的电流和电压的相位差以及功率因数的变化规律，并探讨如何提高电路的功率因数。
实验结果表明，通过合理选择电感和电容的数值可以使电路的功率因数接近1，从而提高电路的效率和稳定性。
一、实验目的1.了解RLC串并联电路的基本性质；2.研究交流电路中电压和电流的相位差以及功率因数的变化规律；3.探究如何提高电路的功率因数。
二、实验原理1.RLC串并联交流电路的组成和基本性质：RLC串联电路由电阻、电感和电容依次连接而成，呈串联关系。
RLC 并联电路由电阻、电感和电容并联而成，呈并联关系。
2.电流和电压的相位差：在交流电路中，电流和电压之间存在一定的相位差。
当电压超前电流90度时，相位差记为正；当电流超前电压90度时，相位差记为负。
3.功率因数的定义与计算：功率因数是指有功功率与视在功率之比，表示了电流中有功成分所占比例的大小。
功率因数越接近1，表示电路的效率和稳定性越好。
功率因数PF的计算公式为：PF = P / S，其中P为有功功率，S为视在功率。
三、实验步骤及数据记录1.按照实验要求搭建RLC串并联交流电路；2.接通电源，分别测量电阻、电感和电容的值，并记录；3.测量电路中的电压和电流数值，并记录；4.通过示波器观察电压和电流之间的相位差，并记录；5.计算并记录电路的功率因数。
四、实验结果分析1.电压和电流的相位差：根据示波器上观察到的波形，可以直接读取电压和电流之间的相位差，并记录在实验记录表中。
根据相位差的正负确定电压超前或电流超前。
2.功率因数的计算：根据所测得的电压和电流数值，计算电路的有功功率P。
利用所测得的电压与电流计算得到的视在功率S，即可确定功率因数PF。
五、实验结果及讨论根据测量得到的数据，计算得到了不同电路组合下的功率因数PF的数值。
连接串联电容和并联电容实验报告引言电容是一种储存电荷的元件，广泛应用于电子设备中。
在实际电路中，电容可以采用串联和并联的方式连接。
本实验旨在研究串联电容和并联电容的特性，并通过实验结果对它们进行比较分析。
实验步骤1. 准备实验所需材料和设备，包括电、导线、万用表等。
2. 将两个电进行串联连接：将两个电的正极连接在一起，负极同样连接在一起。
3. 测量串联电容的电容值：使用万用表测量整个串联电容的电容值，并记录下来。
4. 将两个电进行并联连接：将两个电的正极分别连接到一起，负极同样连接到一起。
5. 测量并联电容的电容值：使用万用表测量整个并联电容的电容值，并记录下来。
实验结果根据实验数据记录，我们得到了串联电容和并联电容的电容值。
- 串联电容的电容值：{记录的串联电容的电容值}- 并联电容的电容值：{记录的并联电容的电容值}数据分析通过实验数据的比较，我们可以得出以下结论：1. 串联电容的电容值等于各个电的倒数之和。
即，假设串联电的电容值分别为C1和C2，则串联电容的电容值为1/(1/C1 + 1/C2)。
2. 并联电容的电容值等于各个电的和。
即，假设并联电的电容值分别为C1和C2，则并联电容的电容值为C1 + C2。
结论本实验通过实际测量和数据分析，验证了串联电容和并联电容的特性。
实验结果表明，串联电容的电容值是各个电电容值的倒数之和，而并联电容的电容值是各个电电容值的和。
实验总结通过本次实验，我们深入了解了串联电容和并联电容的特性。
了解电容的连接方式对于电子电路的设计和应用非常重要。
在实际应用中，我们可以根据需要选择合适的电容连接方式，以满足电路的要求。
实验过程中，我们要仔细操作实验设备，确保测量结果准确可靠。
同时，应注意安全操作，避免电流过大对实验设备和人身造成危险。
参考资料。
连接串联电容和并联电容实验报告
实验目的
本实验旨在研究并探索串联电容和并联电容的特性和性能。
实验仪器和材料
- 串联电容实验电路（由两个电串联组成）
- 并联电容实验电路（由两个电并联组成）
- 直流电源
- 电压表
- 电流表
实验步骤
1. 搭建串联电容实验电路，将两个电按照串联方式连接。
2. 搭建并联电容实验电路，将两个电按照并联方式连接。
3. 将直流电源接入实验电路，设定适当的电压。
4. 使用电压表和电流表分别测量并记录实验电路中的电压和电流。
5. 分别改变直流电源的电压值，记录相应的电压和电流数据。
实验结果
通过实验测量数据计算得到的电压和电流数据如下表所示：
实验分析
根据实验结果，我们可以得出以下结论：
1. 串联电容电压等于各电的电压之和。
2. 并联电容电流等于各电的电流之和。
3. 在相同的直流电源电压下，串联电容电流小于并联电容电流。
实验结论
通过本实验的研究，我们确认了串联电容和并联电容的特性和
性能。
我们了解到串联电容的电压等于各电电压之和，而并联电容
的电流等于各电电流之和。
这些结果对于电路设计和分析中的电使
用具有重要的参考价值。
实验注意事项
1. 实验操作时应严格遵守电路安全操作规范。
2. 在实验过程中应注意电流和电压的测量精度，避免误差产生。
3. 实验完成后及时断开电源，确保实验设备和电路安全。
并联交流电路实验报告一、实验目的本次实验的目的在于深入理解并联交流电路中电流、电压和阻抗的特性，通过实际测量和数据分析，验证并联交流电路的基本原理，并掌握相关的实验技能和分析方法。
二、实验原理在并联交流电路中，各支路电压相等，总电流等于各支路电流之和。
同时，支路的阻抗会影响电流的大小和相位。
通过欧姆定律和复数运算，可以计算出各支路的电流、电压以及总电路的功率等参数。
三、实验设备与器材1、交流电源：提供稳定的交流电压输出。
2、电阻、电感和电容元件：用于构建并联电路。
3、示波器：用于观测电压和电流的波形。
4、交流电流表和交流电压表：测量电流和电压的数值。
5、导线若干：用于连接电路。
四、实验步骤1、按照电路图连接实验电路，确保连接牢固，无短路和断路现象。
2、接通交流电源，调节电源输出电压至预定值。
3、使用交流电流表测量各支路电流，记录其数值和方向。
4、使用交流电压表测量各支路电压和总电压，记录其数值。
5、改变电源频率，重复上述测量步骤。
6、观察示波器上的电压和电流波形，记录其特点。
五、实验数据记录与处理1、实验数据记录表格｜电源频率（Hz）｜电源电压（V）｜电阻支路电流（A）｜电感支路电流（A）｜电容支路电流（A）｜总电流（A）｜｜｜｜｜｜｜｜｜50|＿____|＿____|＿____|＿____|＿____|｜100|＿____|＿____|＿____|＿____|＿____|2、数据处理根据测量数据，计算各支路的阻抗和总电路的功率因数。
通过分析数据，观察电流和电压之间的相位关系，以及频率对电路参数的影响。
六、实验结果分析1、各支路电流与电压的关系通过实验数据可以看出，在并联交流电路中，电阻支路的电流与电压同相位，电感支路的电流滞后电压 90°，电容支路的电流超前电压90°。
这与理论分析相符。
2、总电流与各支路电流的关系实验结果表明，总电流等于各支路电流的矢量和。
当各支路的阻抗不同时，电流的分配也不同，符合并联电路的电流分配规律。
第1篇一、前言随着电力电子技术的不断发展，并联电路在电力系统中的应用越来越广泛。
并联电路具有提高系统可靠性、优化功率分配、降低损耗等优点，是现代电力电子技术的重要组成部分。
本报告将总结并联电路的实战经验，分析其实际应用中的关键问题，并提出相应的解决方案。
二、并联电路基本原理1. 并联电路定义：并联电路是指两个或多个电路元件的首端和尾端分别连接在一起，形成一个共同的节点。
2. 并联电路特点：- 电压相同：并联电路中，各支路电压相同。
- 电流分配：并联电路中，总电流等于各支路电流之和。
- 等效电阻：并联电路的等效电阻小于任一支路电阻。
3. 并联电路应用：- 电压分配：在电力系统中，通过并联电路实现电压的分配。
- 功率分配：在电力电子设备中，通过并联电路实现功率的合理分配。
- 损耗降低：通过并联电路，可以降低电路的损耗，提高系统效率。
三、并联电路实战案例分析1. 案例一：电力系统电压分配- 背景：某地区电力系统需要将高压输电线路的电压分配到各个变电站，以满足变电站的电压需求。
- 解决方案：采用并联电路，将高压输电线路的电压分配到各个变电站。
通过合理选择并联支路和元件，确保电压分配的准确性和稳定性。
- 实施效果：成功实现了电力系统电压的分配，提高了系统可靠性。
2. 案例二：电力电子设备功率分配- 背景：某电力电子设备需要将输入的功率合理分配到各个负载。
- 解决方案：采用并联电路，将输入的功率分配到各个负载。
通过调整并联支路和元件参数，实现功率的合理分配。
- 实施效果：成功实现了功率的合理分配，提高了设备运行效率。
3. 案例三：降低电路损耗- 背景：某电力系统存在较大的损耗，影响了系统效率。
- 解决方案：采用并联电路，降低电路损耗。
通过合理选择并联支路和元件，减小电路的损耗，提高系统效率。
- 实施效果：成功降低了电路损耗，提高了系统效率。
四、并联电路实战中的关键问题及解决方案1. 关键问题一：电压分配不均- 原因：并联支路参数设计不合理，导致电压分配不均。
