并联电容器试验记录

电容器试验报告
1. 背景
电是电力系统中常用的电气设备，用于存储和释放电能。

本报告旨在对电进行试验，并对试验结果进行分析和总结。

2. 试验目的
本次试验的目的是验证电的性能和可靠性，以确保其在实际应用中能正常工作并满足相关标准要求。

3. 试验方法
我们采用了以下试验方法来评估电的性能：
- 容量测量试验：通过测量电的电容值来确定其容量。

- 绝缘电阻试验：通过施加一定电压并测量电的绝缘电阻来评估其绝缘性能。

- 损耗角正切试验：通过测量电的损耗角正切值来评估其损耗性能。

4. 试验结果
根据试验数据分析，我们得出以下结论：
- 电的容量符合设计要求，并且稳定性良好。

- 电的绝缘电阻满足标准要求，表明其良好的绝缘性能。

- 电的损耗角正切值在可接受范围内，表明其损耗性能良好。

5. 结论
根据试验结果，我们得出以下结论：
- 电的性能和可靠性通过试验验证，并满足相关标准要求。

- 在实际应用中，电可以正常工作并发挥其功能。

6. 建议
根据试验结果，我们建议：
- 定期对电进行维护和检测，以确保其性能继续保持良好。

- 在实际应用中，严格遵守相关操作规程和安全要求，以确保电的正常运行和安全性。

以上是本次电试验的报告内容，若有任何问题或需要进一步了解，请随时与我们联系。

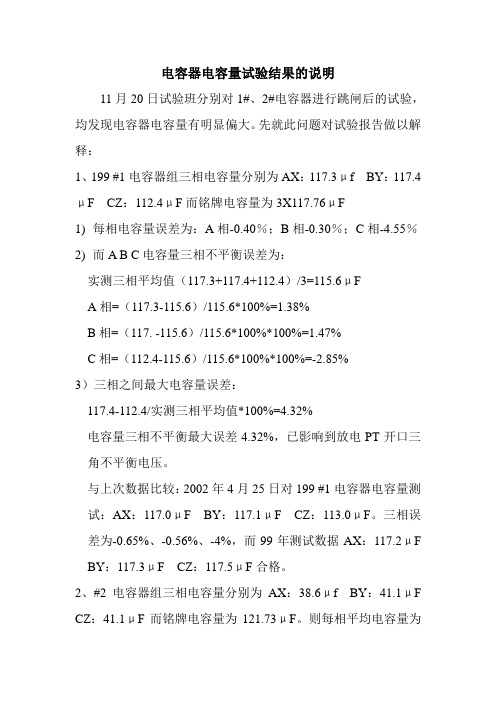

电容器电容量试验结果的说明11月20日试验班分别对1#、2#电容器进行跳闸后的试验，均发现电容器电容量有明显偏大。

先就此问题对试验报告做以解释：1、199 #1电容器组三相电容量分别为AX：117.3μf BY：117.4μF CZ：112.4μF而铭牌电容量为3X117.76μF1)每相电容量误差为：A相-0.40％；B相-0.30％；C相-4.55％2)而A B C电容量三相不平衡误差为：实测三相平均值（117.3+117.4+112.4）/3=115.6μFA相=（117.3-115.6）/115.6*100%=1.38%B相=（117. -115.6）/115.6*100%*100%=1.47%C相=（112.4-115.6）/115.6*100%*100%=-2.85%3）三相之间最大电容量误差：117.4-112.4/实测三相平均值*100%=4.32%电容量三相不平衡最大误差4.32%，已影响到放电PT开口三角不平衡电压。

与上次数据比较：2002年4月25日对199 #1电容器电容量测试：AX：117.0μF BY：117.1μF CZ：113.0μF。

三相误差为-0.65%、-0.56%、-4%，而99年测试数据AX：117.2μF BY：117.3μF CZ：117.5μF合格。

2、#2电容器组三相电容量分别为AX：38.6μf BY：41.1μF CZ：41.1μF而铭牌电容量为121.73μF。

则每相平均电容量为40.57μF。

1)每相电容量误差为：A相（38.6-40.57）/40.57*100%=-4.86%B相（41.1-40.57）/40.57*100%=1.30%C相（41.1-40.57）/40.57*100%=1.30%2）三相不平衡误差为：实测三相平均值（38.6+41.1+41.1）/3=40.267μFA相=38.6-40.267/40.267*100%=-4.14%B相=41.1-40.267/40.267*100%=2.07%C相=41.1-40.267/40.267*100%=2.07%3）三相之间最大电容量误差：41.1-38.6/40.267*100%=6.2%电容量三相不平衡最大误差6.2%，已影响到放电PT开口三角不平衡电压。

并联电容器试验为了改善功率因数和提高电能质量，在电力系统中运行着大量并联电容器（以下简称电容器），它们均必须按《电气设备交接试验标准》和《预防性试验标准》的有规定，进行交接与预防性试验。

运行单位也可能有这样的经验，在对电容器进行预防性试验后，投运不久却出现成批损坏。

因此，掌握正确的试验方法，进行合理的试验项目，能在减少试验工作量的同时，及时捡出不良电容器，对减少电容器，对减少电容器组的故障率是十分必要的。

1、绝缘电阻试验绝缘电阻反映着绝缘在一定直流电压作用下，通过它的稳定传导电流的大小。

电容器的绝缘电阻可分为两极对外壳和极间两部分。

（1）极间绝缘电阻没有实际意义高压电容器是由若干元件先并联、再串联而成。

只要被试品中有1-2个串联组的绝缘电阻较高，其极间绝缘电阻仍是呈现较高的数值，从而无法对极间的绝缘状态作出正确的判断，所以进行极间绝缘电阻试验实际上是没有意义的。

而且，电容器极间电容量较大，用摇表来测量，很难得到稳定的数值，一不注意还会烧损摇表，因此，运行单位不必进行极间绝缘电阻测量。

（2）两极对外壳的绝缘电阻试验可检查出极对壳的绝缘状态本项目属检查性试验，用2500V摇表，简单、方便，对检查套管是否受潮比较有效，交接与预防性试验均可进行。

对于单套管的电容器不进行本项试验。

2、极间电容量的测量电容量是并联电容器的一个主要技术数据，电容量测量是交接与预防性试验的重要项目。

（1）测量电容量的意义①在交接验收试验中，必须测量电容量，以确定是否与铭牌相符、是否符合国家标准GB3983.1-2-89《并联电容器》的有关要求。

②如果在验收试验中进行了极间耐压试验，则在试验前后均应测量电容量，以判断有无元件击穿。

③在运行中若发生单台熔断器动作或继保装置动作，必须测量电容量，以判断是否系电容器内部元件击穿短路或熔断器误动作等。

④在预防性试验中应测量电容量，以判断电容器是否已有元件击穿。

⑤电容器内部的元件击穿短路时，对无内熔丝的高压电容器，反映出电容量增大；对有内熔丝的高、低压电容器反映出电容量减少。

并联电容器交流耐压试验
一、试验目的
交流耐压试验是鉴定电容器绝缘好坏最有效和最直接的方法，是保证电容器能够安全稳定运行的一个重要检测手段。

二、试验步骤
1、准备仪器：确定交流耐压机良好。

2、确定电容器具备试验条件：落实安全措施，电容器停电并充分放电、拆除电容器相应引线。

3、电容器电极对外壳交流耐压试验：按KYDC-50/5交流耐压机进行设备接线，电容器各电极短接，交流耐压机高压引线接电极，电容器外壳及交流耐压机设备接地。

根据电容器额定电压设定交接耐压值（常用1kV以下电压等级电容器出厂耐压3kV，6kV电容器出厂耐压32kV，10kV电容器出厂耐压42kV），交接试验电压为75%出厂耐压值（常用2.3kV、24kV、31.5kV）。

4、拆短接线接地线：拆除电容器短接线、接地线。

5、整理仪器：收拾整理各仪器设备。

三、合格标准
试验时间10s，无击穿和闪络现象为合格。

四、注意事项
1、停电并验明无电并对电容器充分放电后再进行试验。

2、电容器电极脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。

3、试验后对电容器各电极应进行充分放电。

4、耐压设备试验时应接地良好。

5、升压过程中，若电压波动较大，电流急剧上升，绝缘有烧焦或冒烟及被试设备发生异常声响等不正常现象，应立即降压，停止试验并查明原因。

6、耐压试验前后，绝缘电阻不应有明显变化，若耐压后绝缘电阻下降30%以上则认为被试设备不合格。

7、升压必须从0电压开始，升压速度在75%试验电压以前可以快速匀速升到，其后应以每秒2%试验电压的速度升压。

电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌日期2016年12月26日工程名称 六合文化城博物馆10/0.4KV 变电所柜号 1AA2 柜 设备型号 UTSC-LG160-0.4 出厂编号 05产品型号 BSMJ0.45-25-3生产厂家 上海波亮电器制造有限公司额定电压 0.45kV 额定输出 25kvar 额定电流32.1A 额定容量 393疗 无功补偿控制器 制造厂名/型号ZBWKF-18C新乡市中宝电气有限公司投切元件 厂名/型号ZBTSC新乡市中宝电气有限公司试验日期2016年12月26日天气 晴 温度10C湿度50%三、电容量及绝缘电阻测量:2.电容器组中各相电容的最大值和最小值之比，不应超过编号额定电容量Cx (㈢实测电容量Ce ( R绝缘(M )2014110214393 394 2500 196 393 394 2500 217 393 394 2500 2233933942500试验结 果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置:四、备注:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置:三、电容量及绝缘电阻测量:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日四、备注:编号额定电容量Cx (㈢ 实测电容量Ce ( f)绝缘(M )2014120068509.3 509 2500 2014120078 509.3 509 2500 2014120069509.3 509 2500 2014120084 509.3 509 2500 2014120072509.3 509 2500 2014120082509.35092500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;2.电容器组中各相电容的最大值和最小值之比，不应超过1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日工程名称 六合文化城博物馆10/0.4KV 变电所柜号 1AA3 柜 设备型号 UTSC-LG160-0.4 出厂编号 06产品型号 BSMJ0.45-25-3生产厂家 上海波亮电器制造有限公司额定电压 0.45kV 额定输出 25kvar 额定电流32.1A 额定容量 393疗 无功补偿控制器 制造厂名/型号ZBWKF-18C新乡市中宝电气有限公司投切元件 厂名/型号ZBTSC新乡市中宝电气有限公司试验日期2016年12月26日天气 晴 温度10C湿度50%三、电容量及绝缘电阻测量:2.电容器组中各相电容的最大值和最小值之比，不应超过编号额定电容量Cx (㈢实测电容量Ce ( R绝缘(M )199 393 394 2500 209 393 394 2500 204 393 394 2500 063933942500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置:四、备注:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置:三、电容量及绝缘电阻测量:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日四、备注:编号额定电容量Cx (㈢ 实测电容量Ce ( f)绝缘(M )2014120065509.3 509 2500 2014120048 509.3 509 2500 2014120051509.3 509 2500 2014120058 509.3 509 2500 2014120073509.3 509 2500 2014120071509.35092500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;2.电容器组中各相电容的最大值和最小值之比，不应超过1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日工程名称 六合文化城大剧院10/0.4KV 变电所柜号 2AA2 柜 设备型号 UTSC-LG160-0.4 出厂编号 07产品型号 BSMJ0.45-25-3生产厂家 上海波亮电器制造有限公司额定电压 0.45kV 额定输出 25kvar 额定电流32.1A 额定容量 393疗 无功补偿控制器 制造厂名/型号ZBWKF-18C新乡市中宝电气有限公司投切元件 厂名/型号ZBTSC新乡市中宝电气有限公司试验日期2016年12月26日天气 晴 温度10C湿度50%三、电容量及绝缘电阻测量:2.电容器组中各相电容的最大值和最小值之比，不应超过编号额定电容量Cx (㈢实测电容量Ce ( R绝缘(M )218 393 394 2500 207 393 394 2500 220 393 394 2500 2193933942500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置:四、备注:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置:三、电容量及绝缘电阻测量:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日四、备注:编号额定电容量Cx (㈢ 实测电容量Ce ( f)绝缘(M )2014120060509.3 509 2500 2014120055 509.3 509 2500 2014120049509.3 509 2500 2014120052 509.3 509 2500 2014120057509.3 509 2500 2014120059509.35092500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;2.电容器组中各相电容的最大值和最小值之比，不应超过1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日工程名称 六合文化城大剧院10/0.4KV 变电所柜号 2AA3 柜 设备型号 UTSC-LG160-0.4 出厂编号 08产品型号 BSMJ0.45-25-3生产厂家 上海波亮电器制造有限公司额定电压 0.45kV 额定输出 25kvar 额定电流32.1A 额定容量 393疗 无功补偿控制器 制造厂名/型号ZBWKF-18C新乡市中宝电气有限公司投切元件 厂名/型号ZBTSC新乡市中宝电气有限公司试验日期2016年12月26日天气 晴 温度10C湿度50%三、电容量及绝缘电阻测量:2.电容器组中各相电容的最大值和最小值之比，不应超过编号额定电容量Cx (㈢实测电容量Ce ( R绝缘(M )210 393 394 2500 203 393 394 2500 205 393 394 2500 2083933942500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;1.0&测量仪器型号、编号电力电容器交接试验报告、铭牌及安装位置:四、备注:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置:三、电容量及绝缘电阻测量:合格试验者徐丽、贺传斌日期2016年12月26日电力电容器交接试验报告、铭牌及安装位置: 合格试验者 徐丽、贺传斌 日期2016年12月26日四、备注:编号额定电容量Cx (㈢ 实测电容量Ce ( f)绝缘(M )2014120066509.3 509 2500 2014120067 509.3 509 2500 2014120064509.3 509 2500 2014120054 509.3 509 2500 2014120063509.3 509 2500 050509.35092500试验结果要求：1.单台电容器电容值偏差不超出额定值的-5%〜+10%范围;2.电容器组中各相电容的最大值和最小值之比，不应超过1.0&测量仪器型号、编号。

10kV1号电容器组并联电容器试验报告一、环境参数：
三、试验内容:
1、绝缘电阻（单位:MΩ;仪器:MIT510绝缘电阻表）及电容测试（单位：Ω；仪器：AI-6600电容电感测试仪）
四、根据《中国南方电网有限责任公司企业标准Q/CSG10007/2004
电力设备预防性试验规程》，结论:试验数据合格。

10kV1号电容器组放电线圈试验报告一、环境参数：
三、试验内容:
1、绝缘电阻（单位:MΩ;仪器:MIT510绝缘电阻表）
2、直流电阻（单位: Ω使用仪器: BZC3396变压器直流电阻测试仪）
四、根据《中国南方电网有限责任公司企业标准Q/CSG10007/2004电力设备预防性试验规程》，结论:试验数据合格。

10kV电容器组串联电抗器试验报告一、环境参数：
三、试验内容:
2、直流电阻（单位: Ω使用仪器: BZC3396变压器直流电阻测试仪）
3.电感测试（单位：Ω；仪器：AI-6600电容电感测试仪）
四、根据《中国南方电网有限责任公司企业标准Q/CSG10007/2004电力设备预防性试验规程》，结论:试验数据合格。

10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11589、B:11626 C:11324 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4222 4232 4341二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11550、B:11339 C:11336 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4342 4342 4344二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11558、B:11621 C:8914 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4340 4230 3932二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：10KV放电线圈试验报告温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11588、B:90281 C:11335 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4346 3936 4340二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:8960、B:11548 C:11554 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组3936 4225 4343二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：温度：20℃湿度：40% 2011年10月03日工程项目：新疆兴和煤矿35KV变电站用途: 10KV并联电容用放电线圈一、铭牌：型号FDGE2-11√3-1.7-1N相数单相额定电压11KV/√3 100√3V二次负荷80VA绝缘等级42/75KV 级次0.5配套电容 1.7Mvar 型式户内编号A:11334、B:9042 C:11629 生产日期2011.7制造厂河南济源三鑫电器有限公司二、直流电阻测试：(Ω)A相 B 相C相一次绕组4348 3931 4230二次绕组0.4 0.4 0.4三、绝缘电阻及交流耐压试验：A相 B 相C相试前绝缘电阻（M Ω）2000 2000 2000试后绝缘电阻（M Ω）2000 2000 2000一次对二次及地35KV/1min 35KV/1min 35KV/1min 二次对地3KV/1min 3KV/1min 3KV/1min四、判断依据：电气装置安装工程电气设备交接试验标准（GB50150-2006）五、结论：合格六、使用仪器：直流电阻测试仪ZT-200K01-1860兆欧表ZC11D-10（2500V） 4-0151试验变压器YDTSB-50KVA 917数字式万用表FLUKE15B试验人员：审核人：。

电容器的测量实验报告电容器的测量实验报告引言：电容器是电路中常见的元件，用于储存电荷和调节电压。

在电子领域中，准确测量电容器的容量对于电路设计和性能优化至关重要。

本实验旨在通过测量电容器的容量，探究电容器的特性和使用方法。

实验目的：1. 学习使用万用表和示波器等仪器测量电容器的容量；2. 掌握不同测量方法的优缺点；3. 理解电容器的特性和应用。

实验步骤：1. 实验前准备：a. 确保实验室环境安全，并检查仪器是否正常工作；b. 准备所需材料和仪器，包括电容器、万用表、示波器等；c. 将电容器与电路板连接，确保连接稳固。

2. 直流电压法测量：a. 将电容器与万用表连接，选择直流电压档位；b. 通过万用表读取电容器两端的电压值；c. 根据公式C=Q/V，计算电容器的容量，其中Q为电容器储存的电荷量，V 为电容器两端的电压。

3. 交流电压法测量：a. 将电容器与示波器连接，选择交流电压档位；b. 观察示波器上电容器两端的电压波形；c. 根据波形的周期和振幅，计算电容器的容量。

4. 比较不同测量方法：a. 分析直流电压法和交流电压法的优缺点；b. 直流电压法适用于稳定电压的测量，但不能测量频率响应；c. 交流电压法可以测量频率响应，但受到电容器内阻的影响。

实验结果与讨论：1. 使用直流电压法测量电容器的容量，得到如下结果：电容器1：C1 = 10μF电容器2：C2 = 22μF电容器3：C3 = 47μF2. 使用交流电压法测量电容器的容量，观察到不同频率下的电压波形，得到如下结果：在低频情况下，电容器的容量接近直流电压法测量结果；在高频情况下，电容器的容量会受到电容器内阻的影响，容量值较低。

结论：通过本实验的测量和分析，我们得出以下结论：1. 直流电压法和交流电压法都可以用于测量电容器的容量；2. 直流电压法适用于稳定电压的测量，而交流电压法可以测量频率响应；3. 在实际应用中，需要根据具体需求选择合适的测量方法。
