水环真空泵的工作原理

水环式真空泵工作原理

水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。

泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形

成一个水环，环的内表面与叶轮轮毂相切。由于泵壳

与叶轮不同心，右半轮毂与水环间的进气空间4逐渐

扩大，从而形成真空，使气体经进气管进入泵内进气

空间。随后气体进入左半部，由于毂环之间容积被逐

渐压缩而增高了压强，于是气体经排气空间及排气管

被排至泵外。

SZ水环真空泵结构说明

水环真空泵的结构如图2、图3、图4所示：

水环真空泵由泵体（1）及两个侧盖（2） （3）所组成（图3及图4）侧盖下部 有泵脚（a）支撑（图2）,在上部是两管子即进气管（c）和排气管（f），这 两个管子通过侧盖上的吸气孔（d）及排气孔（9）与泵腔相连，泵体上的进气管 与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在泵体中，叶轮 （6）用键（5）固定于轴上。叶轮与侧盖之间的问隙，用泵体和侧盖间的垫来 调整总间隙，用轴套（17）推动叶轮，从而调整叶轮两端的间隙。此间隙决定气 体在泵内由进气口至排气口流动中损失的大小。

水环真空泵工作原理

水环真空泵如图1所示，叶轮（1）偏心地装在泵体（2）内，起动时向泵内注入

一定高度的水，因此当叶片轮旋转时，水受离心力的作用而在泵体壁上形成-旋

转水环（3），水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程 中.水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样 就在吸气口吸入空气；在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片

间的空间容积随着缩小，叶片间的空气因此被压缩而排出。

如此真空泵叶轮每转动周，叶片间的空间容枳改变一次，每个叶片间的水好象活

塞一样往复一次，泵就连续不断地抽吸气体。

由于水环真空泵在工作中，水会发热，同时一部分水会和气体一起被排走，因此

泵在工作中，泵中必须不断地供给冷水，以冷却和补充泵内消耗的水。供给的冷

水以15°C为宜。

水环式真空泵工作原理

水环式真空泵是一种常用的真空泵，其工作原理是利用水环与叶片之间的相对运动来实现气体的压缩和抽取。下面将详细介绍水环式真空泵的工作原理。

1. 水环式真空泵的结构

水环式真空泵主要由泵体、水环、叶片、进气口、排气口等组成。泵体内部有一个水环，叶片安装在泵体内部，与水环相互作用。进气口和排气口分别连接到真空系统和大气环境。

2. 工作原理

（1）启动阶段：当水环式真空泵启动时，泵体内部的水环被水填充，形成一个密封的水环。此时，叶片与水环之间的空间被充满了水。

（2）进气阶段：当泵体内部的水环开始旋转时，叶片也随之旋转。进气口处的气体被泵入泵体内部，并被水环和叶片的相对运动所压缩。由于水环的旋转，气体被压缩到泵体的排气口处。

（3）排气阶段：当气体被压缩到一定程度时，进一步旋转的水环将气体推向排气口。在排气口处，气体被排入大气环境中。同时，水环的旋转也将泵体内部的气体连续地抽取和排出，从而形成真空。

3. 特点和优势

水环式真空泵具有以下特点和优势：

（1）可靠性高：水环式真空泵结构简单，工作过程中没有金属间的磨擦，因此寿命较长，可靠性较高。

（2）抽取范围广：水环式真空泵可以抽取较大范围内的气体，包括湿气、蒸汽和可燃气体等。 （3）耐腐蚀性好：由于水环式真空泵的泵体和叶片普通采用耐腐蚀材料制成，因此具有较好的耐腐蚀性能。

（4）运行稳定：水环式真空泵的水环旋转平稳，叶片与水环之间的间隙较小，因此运行稳定，噪音较低。

4. 应用领域

水环式真空泵广泛应用于许多领域，包括：

（1）化工工业：用于化工过程中的真空蒸馏、真空干燥、真空吸附等。

（2）制药工业：用于制药过程中的真空过滤、真空干燥等。

（3）食品工业：用于食品加工中的真空包装、真空冷冻、真空干燥等。

（4）电子工业：用于电子器件创造过程中的真空抽取、真空封装等。

总结：

水环式真空泵通过水环和叶片的相对运动来实现气体的压缩和抽取。其工作原理简单可靠，具有广泛的应用领域。水环式真空泵在化工、制药、食品和电子等行业中发挥着重要作用，为工业生产提供了可靠的真空支持。

水环式真空泵工作原理

水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。

SZ水环真空泵结构说明

水环真空泵的结构如图2、图3、图4所示：

水环真空泵由泵体（1）及两个侧盖（2） （3）所组成（图3及图4）侧盖下部有泵脚（a）支撑（图2），在上部是两管子即进气管（c）和排气管（f） ，这两个管子通过侧盖上的吸气孔（d）及排气孔（9）与泵腔相连，泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在泵体中，叶轮（6）用键（5）固定于轴上。叶轮与侧盖之间的问隙，用泵体和侧盖间的 垫来调整总间隙，用轴套（17）推动叶轮，从而调整叶轮两端的间隙。此间隙决定气体在泵内由进气口至排气口流动中 损失的大小。

水环真空泵工作原理

水环真空泵如图1所示，叶轮（1）偏心地装在泵体（2）内，起动时向泵内注入一定高度的水，因此当叶片轮旋转时，水受离心力的作用而在泵体壁上形成-旋转水环（3），水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程中.水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样就在吸气口吸入空气；在后半转的过程中，水环的内表面渐渐与轮毂靠近,叶片间的空间容积随着缩小，叶片间的空气因此被压缩而排出。

如此真空泵叶轮每转动周，叶片间的空间容枳改变一次，每个叶片间的水好象活塞一样往复一次，泵就连续不断地抽吸气体。

由于水环真空泵在工作中，水会发热，同时一部分水会和气体一起被排走，因此泵在工作中，泵中必须不断地供给冷水，以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。

当水环真空泵排出的气体是废气的时候，在排气一端接有一水箱，废,和所带的一部分水排入水箱后，气体再由水箱的出管跑掉，而水就落入水箱的底部经回水管再回到泵内使用，如果水循环时间长了便会发热，这时需从水箱的供水处供给一定的冷水。

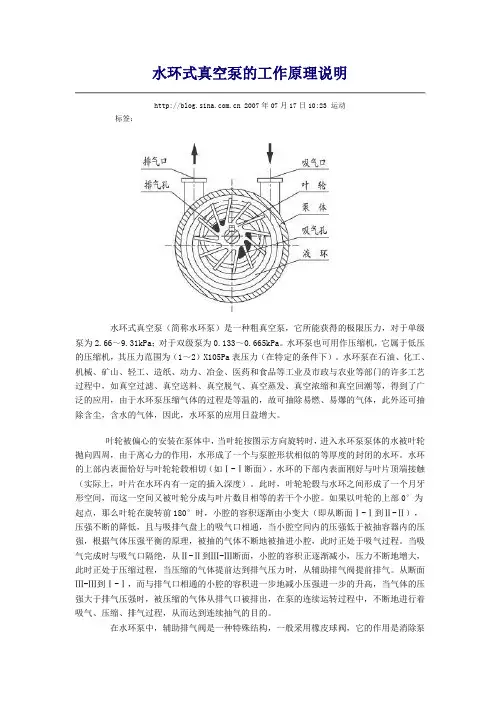

水环式真空泵的工作原理说明

2007年07月17日10:23 运动

标签：

水环式真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限压力，对于单级泵为2.66～9.31kPa；对于双级泵为0.133～0.665kPa。水环泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1～2）X105Pa表压力（在特定的条件下）。水环泵在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等，得到了广泛的应用，由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环泵的应用日益增大。

叶轮被偏心的安装在泵体中，当叶轮按图示方向旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切（如Ⅰ-Ⅰ断面），水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大（即从断面Ⅰ-Ⅰ到Ⅱ-Ⅱ），压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。
