水环真空泵工作原理

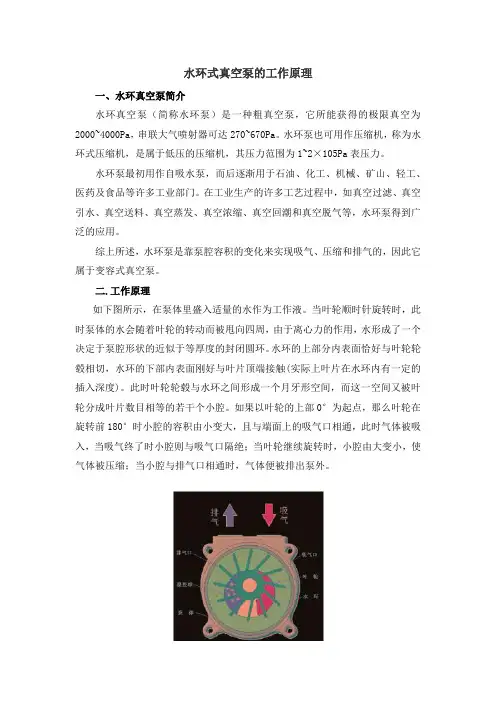

水环式真空泵的工作原理

一、水环真空泵简介

水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

二.工作原理

如下图所示，在泵体里盛入适量的水作为工作液。当叶轮顺时针旋转时，此时泵体的水会随着叶轮的转动而被甩向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

水环式真空泵工作原理

水环式真空泵是一种常用的真空泵，主要用于产生高真空或中真空环境。它通过水环的旋转来产生真空，因此被称为水环式真空泵。下面将详细介绍水环式真空泵的工作原理。

一、水环式真空泵的结构

水环式真空泵主要由泵体、水环、叶轮、出口管、进口管等组成。

1. 泵体：泵体是水环式真空泵的主体部分，通常由铸铁或不锈钢制成。泵体内部包含一个水环腔和一个叶轮腔。

2. 水环：水环是水环式真空泵中最重要的部分。它是由水形成的环状液体，填充在泵体的水环腔中。水环的作用是密封和冷却泵体。

3. 叶轮：叶轮是水环式真空泵中的旋转部件，通常由金属材料制成。叶轮的作用是通过旋转产生离心力，将气体抽入泵体。

4. 出口管和进口管：出口管用于排放抽出的气体，进口管用于引入待抽气体。

二、水环式真空泵的工作原理

水环式真空泵的工作原理可以分为以下几个步骤：

1. 启动：当水环式真空泵启动时，泵体内的水环开始旋转。水环的旋转由电机驱动，通过传动装置将动力传递给泵体内的叶轮。

2. 压缩：当水环旋转时，叶轮也开始旋转。叶轮的旋转产生离心力，将气体从进口管吸入泵体的叶轮腔。随着叶轮的旋转，气体被压缩并推向水环腔。

3. 密封：水环通过旋转形成一个密封的环境，将气体与外界隔离开来。同时，水环也起到冷却泵体的作用，防止泵体过热。 4. 排放：当气体被压缩到一定程度后，它会被推向水环腔的出口管。通过出口管，气体被排放到外部环境中。

5. 继续循环：水环式真空泵会持续进行上述步骤，不断将气体抽出，直到达到所需的真空度。

三、水环式真空泵的优缺点

水环式真空泵具有以下优点：

1. 抽气速度较快：水环式真空泵的叶轮旋转速度较高，可以快速抽出气体，达到较高的真空度。

2. 抽气效率高：水环式真空泵的结构简单，抽气效率高，适用于大部分工业领域。

3. 适用范围广：水环式真空泵可以抽取各种气体，包括蒸汽、气体和液体。

4. 低噪音：水环式真空泵的运行噪音较低，不会对工作环境和人员造成过大干扰。

水环式真空泵的工作原理

水环式真空泵是一种常用的真空设备，它通过水环的运动来实现真空抽取。水环式真空泵主要由水环、叶轮、壳体、进出口管道等部件组成。它的工作原理是利用水环在叶轮的作用下形成密闭的水环腔，利用离心力和水的吸附作用来实现气体的抽取。

首先，当水环式真空泵启动时，水被注入泵体内部，形成一个水环腔。叶轮开始旋转，将气体吸入水环腔。在叶轮的作用下，水环腔内的水形成一个密闭的环状空间，同时产生离心力。这种离心力会将气体压缩，并将气体向泵体的排气口排出。

其次，水环式真空泵在排气过程中，水环腔内的水不断循环运动，形成一个连续的水环。在水环的作用下，气体被不断压缩和排出，从而实现真空抽取的过程。

此外，水环式真空泵还可以通过加热水环或者引入外部气体来实现气体的排出和再生，从而提高真空泵的抽取效率和稳定性。

总的来说，水环式真空泵的工作原理是利用水环在叶轮的作用下形成密闭的水环腔，利用离心力和水的吸附作用来实现气体的抽取。它具有结构简单、运行可靠、抽取效率高等优点，被广泛应用于化工、制药、食品加工等领域。希望通过本文的介绍，能够更加深入地了解水环式真空泵的工作原理和应用。

水环式真空泵工作原理

水环式真空泵是一种常用的真空泵，广泛应用于化工、制药、食品、电力等行业。它的工作原理是利用水环在泵腔内形成密封液环，通过旋转运动产生离心力，将气体抽入泵腔并排出。

水环式真空泵由泵体、水环、叶轮、进气口、出气口等组成。泵体是一个密封的腔体，内部安装有叶轮和水环。水环是一层水膜，围绕叶轮旋转。进气口与泵腔相连，用于吸入气体。出气口则用于排出抽出的气体。

工作过程如下：

1. 启动水环式真空泵，泵体内的水环开始旋转。

2. 气体通过进气口进入泵腔，被旋转的水环包围。

3. 叶轮的旋转产生离心力，将气体推向泵腔的壁面。

4. 水环的旋转不断补充水膜，同时将气体压缩。

5. 压缩后的气体沿着泵腔壁面向出气口排出。

6. 排出的气体经过排气管道进一步处理或排放。

水环式真空泵的工作原理基于液体的密封和离心力的作用。水环的旋转形成了密封液环，可以有效防止气体从进气口倒回。叶轮的旋转则产生了离心力，将气体推向泵腔壁面，增加了气体与水环接触的机会，从而提高了抽气效率。

水环式真空泵具有以下特点：

1. 抽气速度大：水环式真空泵可以提供较高的抽气速度，适用于需要快速抽气的场合。 2. 抽气效率高：水环式真空泵通过液体密封和离心力的作用，能够有效地抽出气体，提高了抽气效率。

3. 适用范围广：水环式真空泵可以抽取不同种类的气体，适用于多种工业领域。

4. 操作简便：水环式真空泵结构简单，操作方便，维护容易。

5. 噪音低：水环式真空泵的运行噪音较低，不会对工作环境和人员产生过大的干扰。

需要注意的是，水环式真空泵在使用过程中需要定期更换润滑液，以保证泵的正常运行。同时，为了防止泵腔内部产生气体积聚和腐蚀，还需要定期清洗和消毒泵体。

总结：水环式真空泵利用水环在泵腔内形成密封液环，通过旋转运动产生离心力，将气体抽入泵腔并排出。它具有抽气速度大、抽气效率高、适用范围广、操作简便和噪音低等特点。在工业领域中，水环式真空泵被广泛应用于气体抽取和处理的过程中。
