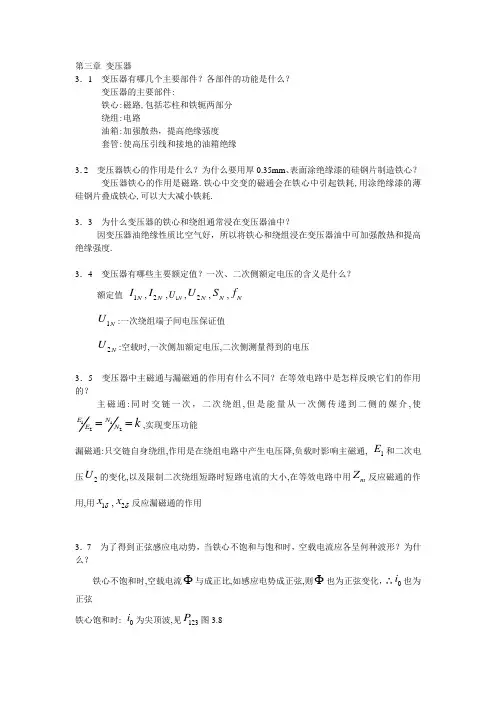

第三章 变压器

3．1 变压器有哪几个主要部件？各部件的功能是什么？

变压器的主要部件:

铁心:磁路,包括芯柱和铁轭两部分

绕组:电路

油箱:加强散热，提高绝缘强度

套管:使高压引线和接地的油箱绝缘

3．2 变压器铁心的作用是什么？为什么要用厚0.35mm、表面涂绝缘漆的硅钢片制造铁心？

变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.

3．3 为什么变压器的铁心和绕组通常浸在变压器油中？

因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.

3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？

额定值 1NI,2NI,1NU,2NU,NS,Nf

1NU:一次绕组端子间电压保证值

2NU:空载时,一次侧加额定电压,二次侧测量得到的电压

3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？

主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122ENENk,实现变压功能

漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通, 1E和二次电压2U的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用mZ反应磁通的作用,用1x,2x反应漏磁通的作用

3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？

铁心不饱和时,空载电流与成正比,如感应电势成正弦,则也为正弦变化，∴0i也为正弦

铁心饱和时: 0i为尖顶波,见123P图3.8

3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？

解： 0FePP ∵空载损耗 2001FePmIRP空载时0I很小，∴

1 第三章习题解答（Page 64~66）

3-1 三相变压器组与三相心式变压器在磁路上各有什么特点？

【解】变压器组每相有一个闭合的独立磁路；心式变压器每相磁路需经过另外两相铁心柱闭合。

3-2 试标出图3-29(a)、(b)、(c)、(d)四图中变压器绕组的同极性端，并画出高、低压侧绕组的电压向

量图，写出其连结组标号。

3-4 已知图3-30所示三相变压器连结组及绕组相对极性，试画相量图判定其连结组标号。

A

Xa

x

A

Xa

x

AXa

x

AXa

x

(a) (b) (c) (d)

图3-29 习题3-2用图

【解】根据绕向可判断出绕组的同极性端，其标注如上图所示。

按同极性端画出相量图，其中图（b）对应于（g）图，图（a）、（c）、（d）对应于（h）图。

A

a

O(X,x)

O(X,x)A

a

(g) (h)

即图（a）、（c）、（d）变压器的连结组别为I,i6；图（b）变压器的连结组别为I,i0。 yzx

bcaXYZABC

cabzxyXYZABC

ABC

abcxyzXYZ

ABC

XYZ

cabzxy

(a) (b) (c) (d)

图3-30 习题3-4用图

【解】根据接线图上端头所对应的同极性端关系，可分别画出相应的高、低压侧电压相量图如下：

o

BA

CO

ab

c

o

BA

COa

b

c Oo

BA

Cabc

Oo

BA

Cabc

(a)图的电压相量图 (b)图的电压相量图 (c)图的电压相量图 (d)图的电压相量图

Y,y8连结组 Y,y10连结组 Y,d5连结组 D,y5连结组 2 3-5 根据下列连结组标号，画出其三相绕组的接线⑴Y,y8；⑵Y,y2；⑶Y,d7；⑷D,y1。

【解】第一步：根据连结组号，首先画出高、低压侧的电压相量图，如下图所示。

3-6 已知三相变压器的连结组标号为Y,y2，试将其改接成Y,y0，并画出必要的电压相量图说明。

【解】先画出Y,y0和Y,y2连结组的电压相量图，再画出它们的接线图，如下图所示。

电机学复习题

一、填空

1．电机和变压器常用的铁心材料为 。答：软磁材料。

2． 铁磁材料的磁导率 非铁磁材料的磁导率。答：远大于。

3. 在磁路中与电路中的电势源作用相同的物理量是 。答：磁动势。

4. 一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

5. 如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将 ，空载损耗将 。答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。

6. 变压器空载运行时功率因数很低，其原因为 。答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

7. 一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。答：减小，减小。

8. 变压器的副端是通过 对原端进行作用的。答：磁动势平衡和电磁感应作用。

9. 引起变压器电压变化率变化的原因是 。答：负载电流的变化。

10. 联接组号不同的变压器不能并联运行，是因为 。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11. 三相变压器组不宜采用Y,y联接组，主要是为了避免 。答：电压波形畸变。

12. 变压器副边的额定电压指 。答：原边为额定电压时副边的空载电压。
