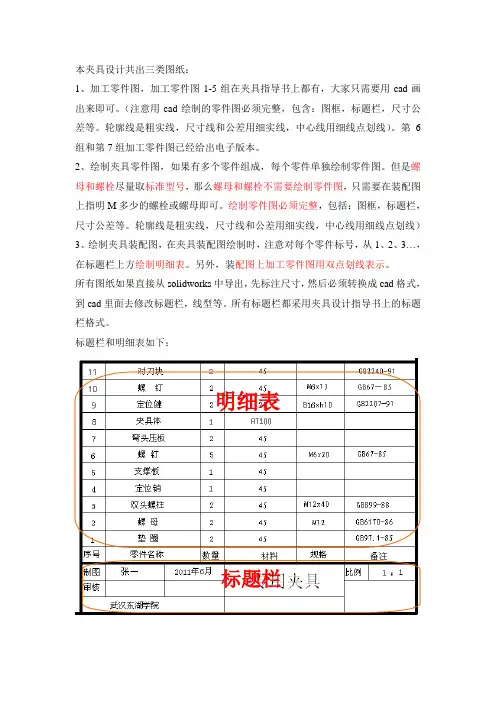

本夹具设计共出三类图纸：
1、加工零件图，加工零件图1-5组在夹具指导书上都有，大家只需要用cad画出来即可。（注意用cad绘制的零件图必须完整，包含：图框，标题栏，尺寸公差等。轮廓线是粗实线，尺寸线和公差用细实线，中心线用细线点划线）。第6组和第7组加工零件图已经给出电子版本。
2、绘制夹具零件图，如果有多个零件组成，每个零件单独绘制零件图。但是螺母和螺栓尽量取标准型号，那么螺母和螺栓不需要绘制零件图，只需要在装配图上指明M多少的螺栓或螺母即可。绘制零件图必须完整，包括：图框，标题栏，尺寸公差等。轮廓线是粗实线，尺寸线和公差用细实线，中心线用细线点划线）
3、绘制夹具装配图，在夹具装配图绘制时，注意对每个零件标号，从1、2、3…，在标题栏上方绘制明细表。另外，装配图上加工零件图用双点划线表示。
所有图纸如果直接从solidworks中导出，先标注尺寸，然后必须转换成cad格式，到cad里面去修改标题栏，线型等。所有标题栏都采用夹具设计指导书上的标题栏格式。
标题栏和明细表如下：
标题栏 明细表 装配图中加工零件双点划线，和每个零件标号如下参考：
螺纹画法，螺纹不能直接用solidworks导出来的二维图，一定要用工程图标准画法来画螺纹。

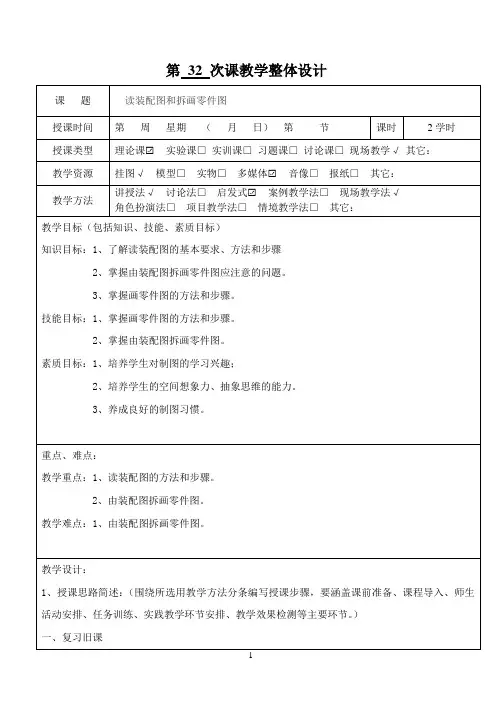

1 第 32 次课教学整体设计
课 题 读装配图和拆画零件图
授课时间 第 周 星期 （ 月 日） 第 节 课时 2学时
授课类型 理论课☑ 实验课□ 实训课□ 习题课□ 讨论课□ 现场教学√ 其它：
教学资源 挂图√ 模型□ 实物□ 多媒体☑ 音像□ 报纸□ 其它：
教学方法 讲授法√ 讨论法□ 启发式☑ 案例教学法□ 现场教学法√
角色扮演法□ 项目教学法□ 情境教学法□ 其它：
教学目标（包括知识、技能、素质目标）
知识目标：1、了解读装配图的基本要求、方法和步骤
2、掌握由装配图拆画零件图应注意的问题。
3、掌握画零件图的方法和步骤。
技能目标：1、掌握画零件图的方法和步骤。
2、掌握由装配图拆画零件图。
素质目标：1、培养学生对制图的学习兴趣；
2、培养学生的空间想象力、抽象思维的能力。
3、养成良好的制图习惯。
重点、难点：
教学重点：1、读装配图的方法和步骤。
2、由装配图拆画零件图。
教学难点：1、由装配图拆画零件图。
教学设计：
1、授课思路简述：（围绕所选用教学方法分条编写授课步骤，要涵盖课前准备、课程导入、师生活动安排、任务训练、实践教学环节安排、教学效果检测等主要环节。）
一、复习旧课
2 二、导入新课
三、讲授新课
四、师生活动安排
五、教师总结
六、布置作业
2、课堂训练内容安排：
课堂提问：
1、装配图包括哪些内容？
2、画零件图的方法和步骤？
3、课后作业与思考题：（根据课程内容适当设计巩固性作业、项目式作业、预习性作业、推荐参考书及网站）
巩固性作业：
1、复习读装配图的基本要求、方法和步骤
2、复习由装配图拆画零件图应注意的问题。
预习性作业：
1、 预习机械制图知识点。
2、 复习本学期做过的习题。
教学后记：
3 教学过程（教学设计实施步骤及时间分配）
§6-1 零件图、装配图概述
§6-2 螺纹紧固件及其联接
§6-3 轴系零件及其装配第六章零件图、装配图简介§6-1 零件图、装配图概述
一台机器或一个零件，都是由若干个零件按一定的装配关系和
技术要求装配起来的。表达机器或部件的图样，称为装配图。表
达零件的图样，称为零件图。
装配图、零件图是机械图样中两种主要的图样。零件图表示零
件的结构形状、尺寸大小和技术要求，并根据它加工制造零件；
装配图表示机器或部件的装配关系、工作原理、主要零件的结构
形状、技术要求等。设计时，一般先画出装配图，再根据装配图
拆绘零件图；装配时，则根据装配图把零件装配成机器或部件。
因此，零件图和装配图的关系十分密切。
千斤顶及其装配图
螺旋杆及其零件图
以下从几个方面对装配图和零件图的内容进行比较。
一、视图
（一）装配图视图
在第五章讨论过的表达物体结构形状的各种方法，如视图、剖
视、断面以及局部放大图等，在表达部件的装配图中也同样适用。
另外，装配图还有一些特殊的表达方法，如沿结合面剖切、拆卸画
法、假想画法、夸大画法等。
（二）零件图视图
零件图选择视图时，要结合零件的工作位臵或加工位臵，选择
最能反映零件形状特征的视图作为主视图，并选择好其它视图。包
括运用好各种表达方法，如视图、剖视、断面、局部放大图等，要
根据零件的复杂程度和结构特征来选取。选择视图的原则是：在完
整、清晰地表达零件内外形状的前提下，尽量减少图形数量及其内
所含虚线的数量，以方便画图和看图。
二、尺寸
（一）装配图的尺寸标注
装配图不是制造零件的直接依据，因此，装配图中不需要注出
零件的全部尺寸，而只需要标出一些必要尺寸，这些尺寸按其作用
的不同，大致可分为以下几类：
1.性能（规格）尺寸
2.装配尺寸
3.安装尺寸
4.总体尺寸
5.其它重要尺寸
在零件图上标注尺寸，除了要符合正确、完整、清晰的要求
外，在可能的范围内，还要标注得合理。所谓合理，即标注的尺
寸能满足设计和加工工艺要求，也就是使零件能在部件中很好地

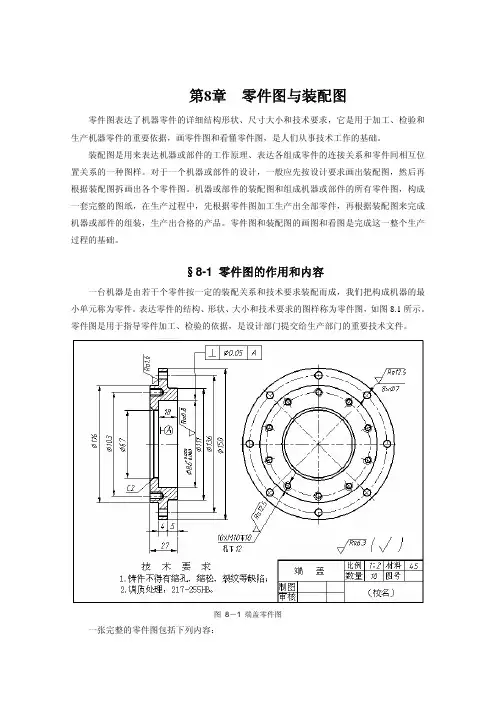

第8章 零件图与装配图
零件图表达了机器零件的详细结构形状、尺寸大小和技术要求，它是用于加工、检验和生产机器零件的重要依据，画零件图和看懂零件图，是人们从事技术工作的基础。 装配图是用来表达机器或部件的工作原理、表达各组成零件的连接关系和零件间相互位置关系的一种图样。对于一个机器或部件的设计，一般应先按设计要求画出装配图，然后再根据装配图拆画出各个零件图。机器或部件的装配图和组成机器或部件的所有零件图，构成一套完整的图纸，在生产过程中，先根据零件图加工生产出全部零件，再根据装配图来完成机器或部件的组装，生产出合格的产品。零件图和装配图的画图和看图是完成这一整个生产过程的基础。
§8-1 零件图的作用和内容
一台机器是由若干个零件按一定的装配关系和技术要求装配而成，我们把构成机器的最小单元称为零件。表达零件的结构、形状、大小和技术要求的图样称为零件图，如图8.1所示。零件图是用于指导零件加工、检验的依据，是设计部门提交给生产部门的重要技术文件。
图 8－1 端盖零件图 一张完整的零件图包括下列内容： 1. 一组视图 用恰当的表达方法，完整、清晰地表达零件各部分的结构形状。 2. 完整的尺寸 零件制造和检验所需的全部尺寸。 3. 技术要求 用规定的符号、数字及文字注明零件制造和检验应达到的技术指标。 4. 标题栏 图纸右下角的标题栏中填写零件的名称、材料、数量、比例、图号以及设计人员的签名等。 §8-2零件图的视图选择及尺寸注法
一、 零件图的视图选择
图8－2 柱塞泵壳体主视图选择 选择主视图： 主视图是一组图形的核心，主视图应尽可能多的表达零件结构形状，主视图的选择有下面两个问题。
1) 零件的放置位置：尽可能符合零件的加工位置或工作位置。
2) 主视图的投射方向： 主视图应尽可能多的表达零件形状特征，并使视图中细虚线最
少。
如图8－2所示的柱塞泵，按其工作位置放置后，其主视图的投射方向有A、B、C、D四
