XXXXXXXXXXXXXX学院
教 案
系 （部）
教 研 室
课程名称 机械制图与CAD
授课对象
授课教师
职称职务
教材名称 《机械制图与CAD》
20 ～20 学年度 第 1 学期
教务处监制
《机械制图》课程教案
授课题目（教学章、节或主题）：
第八章 装配图
授课时间和班级 班级名称 课时安排 4课时
年 月 日 星期
第 周 第 节 次
年 月 日 星期
第 周 第 节 次
教学目的、要求（分了解、熟悉、掌握三个层次）：
1. 了解装配图的作用和内容。
2. 掌握装配图的表达方法，并能用于绘制装配图与读装配图的内容。
3. 熟悉装配图的零部件编号与明细栏。
4.掌握装配图的尺寸标注，能够区分其与零件的尺寸标注的不同。
5.掌握装配图的基本要求、方法和步骤。
教学重点和难点：
重点：1. 装配图的规定画法与特殊表达方法；
2. 装配图的方法与步骤；
难点：1. 装配图上各类尺寸的区分与识别；
2.装配图的规定画法与特殊表达方法；
3.由装配图拆画零件图。
授课类型（如理论、讨论、实验、练习等）：
理论
教学方式（如讲授、讨论、示教、指导、案例、项目等教学方法）：
讲授、案例
教学资源（如多媒体、模型、实物、挂图、音像等）：
多媒体
授课的主要内容：
8.1 概述
一、装配图的作用和内容
1.装配图的作用
第7章 零件图
找出下列螺纹画法中的错误，将正确的图形画在指定位置。
1．
标注螺纹代号。
1．普通螺纹，大径为16mm，螺距为2 mm，单线，右旋，中径和大径公差带为6g，中等旋合长度。
2．普通螺纹，大径为10mm，螺距为1.5 mm，单线，左旋，中径和大径公差带为7H，旋合长度为长等级
3．普通螺纹，大径为20mm，螺距为2mm，单线，右旋，中径公差带为7g，大径公差带为6g，中等旋合长度。
4．非螺纹密封的管螺纹，尺寸代号为 ，公差带等级为A级，右旋。
5．梯形螺纹，公称直径为36 mm，螺距为6mm，双线，右旋，中径公差带为7h，中等旋合长度。
6．锯齿形螺纹，公称直径为40mm，螺距为7mm，单线，左旋，中径公差带为7c，中等旋合长度。
21 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。
技术要求
未注明圆角R3
HT150
技术要求
未注明圆角R2
ZAlSi7Mg
材料
材料
踏架
阀盖
名称
名称
1．
2．
极限与配合的标注。 表面粗糙度的标注。
1．分析图中表面粗糙度标注的错误，并在下图中示出正确的标注。
2． 标注齿轮表面粗糙度。
（1）轮齿工作表面的Ra值为μm；
（2）轴孔及两端面的Ra值为μm；
（3）键槽两侧工作表面的Ra值为μm；
（4）键槽底面的Ra值为μm；
（5）其他表面的Ra值为μm。 1．解释配合代号的含义（填空）。
（1）轴套与孔：
轴套与孔属于基 孔 制 过盈 配合；H表示 基准孔的基本偏差代号 ，s表示 配合轴的基本偏差代号 ；
轴套为IT 6 级，孔为IT 7 级。
（2）轴与孔：
Φ20表示 轴与孔的基本尺寸为Φ20 ；
轴与孔属于基 孔 制 间隙 配合；H表示 基准孔的基本偏差代号 ，f表示 配合轴的基本偏差代号 ；
.

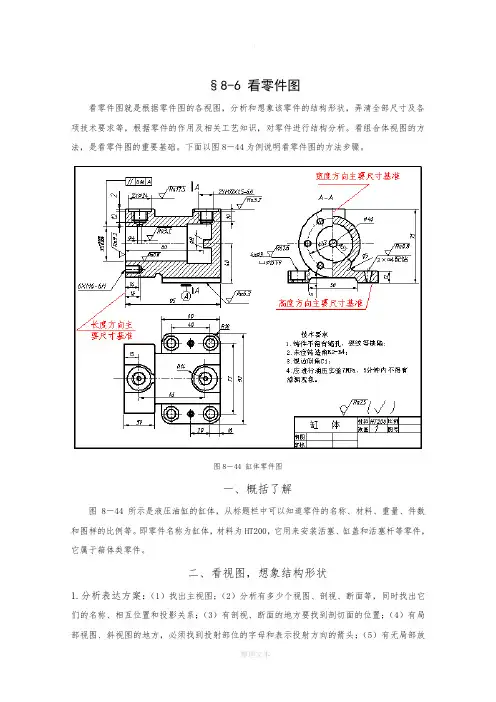

整理文本 §8-6 看零件图
看零件图就是根据零件图的各视图，分析和想象该零件的结构形状，弄清全部尺寸及各项技术要求等，根据零件的作用及相关工艺知识，对零件进行结构分析。看组合体视图的方法，是看零件图的重要基础。下面以图8－44为例说明看零件图的方法步骤。
图8－44 缸体零件图
一、概括了解
图8－44所示是液压油缸的缸体，从标题栏中可以知道零件的名称、材料、重量、件数和图样的比例等。即零件名称为缸体，材料为HT200，它用来安装活塞、缸盖和活塞杆等零件，它属于箱体类零件。
二、看视图，想象结构形状
1.分析表达方案：（1）找出主视图；（2）分析有多少个视图、剖视、断面等，同时找出它们的名称、相互位置和投影关系；（3）有剖视、断面的地方要找到剖切面的位置；（4）有局部视图、斜视图的地方，必须找到投射部位的字母和表示投射方向的箭头；（5）有无局部放.
整理文本 大图及简化画法等。
2.想象零件的结构形状：想象顺序如下：（1）先看大致轮廓，并按线框将视图分解为几个部分；（2）对每一部分的外部结构进行分析，逐个看懂；（3）对每一部分的内部结构进行分析，逐个看懂；（4）对于局部难懂的部分还要进行线面分析，搞清投影关系，想象出其结构形状；（5）综合分析，得出零件的整体结构和形状。
缸体零件图采用了三个基本视图，主视图是过前后对称面剖切的全剖视图，主要表达缸体内腔结构形状；俯视图采用视图主要表达缸体零件外形结构；左视图采用A—A半剖视图和局部剖视图，它们表达了圆柱形缸体与底板连接情况，连接缸盖螺孔的分布和底板上的沉头孔。
分析三个视图可知：该零件主要由两大部分构成：1）安装底板，俯视图表达了底板形状和四个沉头孔、两个圆锥销孔的分布情况，以及两个螺孔所在凸台的形状。2)侧垂圆柱（即缸体），缸体外部是阶梯圆柱，左端大，右端小，左右两端的上方均有一马蹄形凸台，缸体内腔的右端是空刀部分，φ8的凸台起到限定活塞工作位置的作用，上部左右两个螺孔是连接油管用的螺孔，左视图表达了圆柱形缸体与底板的连接情况，连接缸盖螺孔的分布和底板上的沉头孔。
学习单元四 典型机械部件装配图绘制
44
图4—1 联结板装配图 学习单元四 典型机械部件装配图绘制
45
图4—1A 联结板零件图 学习单元四 典型机械部件装配图绘制
46
图4—1B 联结板零件图
学习单元四 典型机械部件装配图绘制
47
图4—1C 联结板零件图
学习单元四 典型机械部件装配图绘制
48
图4—1D 联结板零件图 学习单元四 典型机械部件装配图绘制
49
图4—2 可调支撑装配图 学习单元四 典型机械部件装配图绘制
50
图4—2A 可调支撑零件图 学习单元四 典型机械部件装配图绘制
51
图4—2B 可调支撑零件图
学习单元四 典型机械部件装配图绘制
52
图4—2C 可调支撑零件图 学习单元四 典型机械部件装配图绘制
53
图4—2D 可调支撑零件图 学习单元四 典型机械部件装配图绘制
54
图4—3 钻模板装配图 学习单元四 典型机械部件装配图绘制
55
图4—3A 钻模板零件图 学习单元四 典型机械部件装配图绘制
56
图4—3B 钻模板零件图 学习单元四 典型机械部件装配图绘制
57
图4—3C 钻模板零件图 学习单元四 典型机械部件装配图绘制
58
图4—3D 钻模板零件图
学习单元四 典型机械部件装配图绘制
59
图4—3E 钻模板零件图 学习单元四 典型机械部件装配图绘制
60
图4—3F 钻模板零件图 学习单元四 典型机械部件装配图绘制
61
图4—3G 钻模板零件图
