二级圆锥圆柱齿轮减速器

  • 格式：pdf
  • 大小：1.03 MB
  • 文档页数：26

- 0 -

设计说明书

二级圆锥圆柱齿轮减速器

姓名：

班级： 机自0803

学号：

教师：

- 1 - 目录

题目分析 ............................................................................................................................................................................... 2

电动机选择 ........................................................................................................................................................................... 3

电动机选择 ............................................................................................................................................................... 3

计算总传动比和分配各级传动比 ........................................................................................................................... 4

计算运动和动力参数 ............................................................................................................................................... 4

传动零件的设计计算 ........................................................................................................................................................... 5

圆锥直齿轮的设计计算 ........................................................................................................................................... 5

圆柱斜齿轮的设计计算 ........................................................................................................................................... 8

轴的设计计算 ..................................................................................................................................................................... 12

输入轴的设计计算 ................................................................................................................................................. 12

中间轴的设计计算 ................................................................................................................................................. 15

输出轴的设计计算 ................................................................................................................................................. 18

轴承寿命校核 ..................................................................................................................................................................... 21

输入轴轴承的校核 ................................................................................................................................................. 21

中间轴轴承的校核 ................................................................................................................................................. 21

输出轴轴承的校核 ................................................................................................................................................. 22

键联接的选择与校核 ......................................................................................................................................................... 23

箱体的设计 ......................................................................................................................................................................... 25

- 2 - 题目分析

设计一用于胶带输送机卷筒的传动装置，原始条件和数据：

胶带输送机两班制连续单向运转，载荷平稳，空载起动，室内工作，有粉尘；使

用期限10年，大修期3年。该机动力来源为三相交流电，在中等规模机械厂小批生

产。输送带速度允许误差为±5%。

方案 输送带工作拉力F

（KN） 输送带工作速度v

（m/s） 卷筒直径D（mm）

二级圆锥圆柱齿轮

减速(如图1-1) 5.2 1.2 350

- 3 - 电动机选择 设计内容 计算及说明 结果

1.电动机的选择

（1）选择电动机

的类型

（2）确定电动机

的功率

（3）确定电动机

的转速 根据工作条件和工作要求，选用Y系列全封闭自冷式笼型三

相异步电动机

工作装置所需功率：

𝑃𝑤=𝐹𝑤∙𝑣𝑤1000𝜂𝑤𝑘𝑊

其中𝐹𝑤=5200𝑁，𝑣𝑤=1.2𝑚/𝑠,工作装置的效率考虑胶带卷筒

及其轴承的效率取𝜂𝑤=0.94，带入上式。

𝑃𝑤=𝐹𝑤∙𝑣𝑤1000𝜂𝑤𝑘𝑤=1200×1.2

1000×0.94𝑘𝑤=6.64𝑘𝑊

电动机的输出功率：

𝑃0=𝑃𝑤𝜂𝑘𝑊

其中𝜂为电动机轴至卷筒轴的传动装置总效率 𝜂=𝜂𝑔1∙𝜂𝑔2∙𝜂𝑐2∙𝜂𝑟3

查机械设计手册，取滑块联轴器效率𝜂𝑐=0.98，滑动轴承效率𝜂𝑟=0.99，7级精度圆柱齿轮传动（稀油润滑）效率𝜂g1=0.98，7级

精度圆锥齿轮传动（稀油润滑）效率𝜂g2=0.97

𝜂=0.98×0.97×0.9953×0.982=0.90，故

𝑃0=𝑃𝑤𝜂=6.64

0.90=7.38𝑘𝑊

因载荷平稳，电动机额定功率Pm只需略大于P0即可，按课本

表8-184中Y系列电动机技术数据，选电动机的额定功率Pm为

7.5kW。

卷通轴为工作轴，其转速为：

𝑛𝑤=6×104𝑣𝑤𝜋𝐷=6×104×1.2

𝜋×350=65.48𝑟/𝑚𝑖𝑛

按课本表2-1推荐两级圆锥圆柱齿轮减速器传动比范围𝑖𝑔′=8~15，则电动机转速可选范围为： 𝑛′= 𝑖𝑔′∙𝑛𝑤=523.85~982.21𝑟𝑚𝑖𝑛⁄

符合这一范围的同步转速只有750r/min一种，选用同步转速为

750r/min的Y系列电动机Y160L-8，安装方式为B3，主要技术参

数如下：

型号 额定

功率 满载

转速 堵转转矩

额定转矩 最大转矩

额定转矩 质量

Y160L-8 7.5𝑘𝑊 720r/min 2.0 2.0 145𝑘𝑔 Y系列全封闭自

冷式笼型三相异步电

动机

𝑃𝑤=6.64𝑘𝑊

𝑃0=7.38𝑘𝑊

𝑃𝑚=7.5𝑘𝑊

𝑛𝑤=65.48𝑟/𝑚𝑖𝑛

合集下载

机械设计课程设计：二级圆锥-圆柱齿轮减速器设计

机械设计课程设计：二级圆锥-圆柱齿轮减速器设计

机械设计课程设计：二级圆锥-圆柱齿轮减速器设计

1 设计计算及说明 结果

一、设计任务书

1.1传动方案示意图

图一、传动方案简图

1.2原始数据

传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）

2500 1.6 280

1.3工作条件

三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。

1.4工作量

1、传动系统方案的分析；

2、电动机的选择与传动装置运动和动力参数的计算；

3、传动零件的设计计算；

4、轴的设计计算；

5、轴承及其组合部件选择和轴承寿命校核；

6、键联接和联轴器的选择及校核；

7、减速器箱体，润滑及附件的设计；

8、装配图和零件图的设计；

9、设计小结；

10、参考文献；

二、传动系统方案的分析

传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。

三、电动机的选择与传动装置运动和动力参数的计算

结果 机械设计课程设计：二级圆锥-圆柱齿轮减速器设计

2 ωωα34 设计计算及说明

3.1 电动机的选择

1、电动机类型选择：选择电动机的类型为三相异步电动机，额定电压交流380V。

2、电动机容量选择：

（1）工作机所需功率wP=FV/1000

F-工作机阻力

v-工作机线速度

三级圆锥齿轮减速器设计

三级圆锥齿轮减速器设计

1

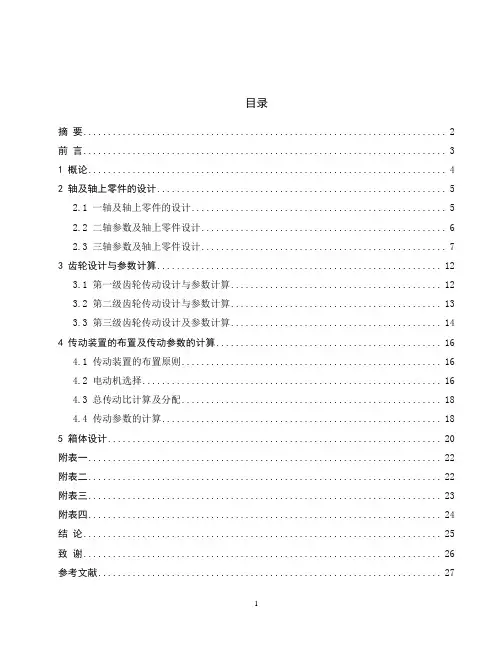

目录
