UPS供电时间与电池配置的计算方法

UPS计算书

UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)

以MGE Galaxy 5000 60KVA延时约2小时为例我们来计算下:

注: MGE Galaxy 5000 60KVA的启动直流为:360V/384V/408V/432V可选，我们常用384V。

600000伏安×2小时÷384V=312.5AH

结果是需要312.5AH的UPS电池才能满足2小时的供电,但是普通蓄电池一般没有容量为312.5AH的一组32只(因为60kva的启动直流是384V,一般蓄电池大都为12V直流,384V(UPS启动直流电压)÷12V(蓄电池直流电压)=32,所以以32只电池为一组)UPS蓄电池。

考虑到损耗，我们可以选择4组100AH电池来对其进行配置;其延时时间为:4×100AH(蓄电池容量)×384V(UPS启动直流)÷600000V(UPS电源功率)=2.56小时。

电池单节重量：29KG

30KVA UPS 后备0.5小时电池配置

恒功率计算公式 W = (PL*2)÷(Vf*η)

W为所需电池的每单格功率，单位为watts/cell， W为放电至终止电压1.80V/cell的恒功率数据； PL为负载功率(=UPS额定容量*功率因数,功率因数常取0.8），单位为瓦（watts）；

Vf为电池组额定电压；

η为逆变效率；

单体放电功率 W =30000VA*0.8*2/(40*12V*0.94)=106W

12V电池单节放电功率 W =106W*6=638W

根据计算查GNB电池1.80V放电功率，单套30KVA UPS30分钟后备时间需配置要12V/65AH电池1组×40节，共计40节，满负载实际放电时间约为30分钟。

UPS计算方法

1、电源容量的选配

主控设备的功率统计如下：

数字硬盘监控记录主机：350W，6台，计2100W

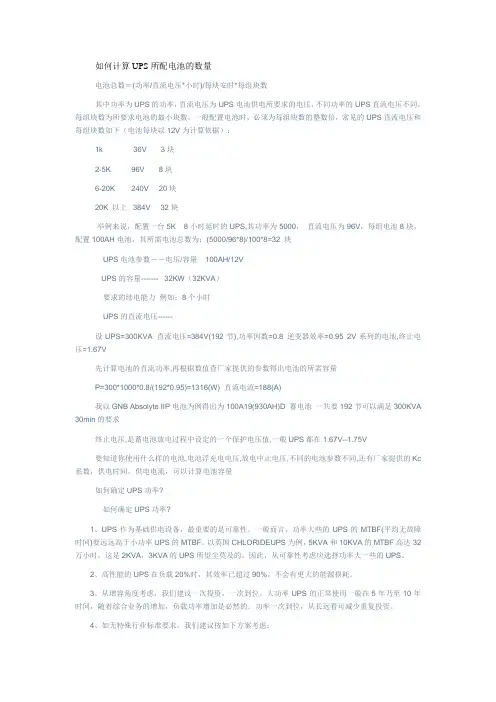

如何计算UPS所配电池的数量

电池总数＝(功率/直流电压*小时)/每块安时*每组块数

其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下（电池每块以12V为计算依据）：

1k 36V 3块

2-5K 96V 8块

6-20K 240V 20块

20K 以上 384V 32块

举例来说，配置一台5K 8小时延时的UPS,其功率为5000， 直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32 块

UPS电池参数－－电压/容量 100AH/12V

UPS的容量------- 32KW（32KVA）

要求的续电能力 例如：8个小时

UPS的直流电压------

设UPS=300KVA 直流电压=384V(192节),功率因数=0.8 逆变器效率=0.95 2V系列的电池,终止电压=1.67V

先计算电池的直流功率,再根据数值查厂家提供的参数得出电池的所需容量

P=300*1000*0.8/(192*0.95)=1316(W) 直流电流=188(A)

我以GNB Absolyte IIP电池为例得出为100A19(930AH)D 蓄电池 一共要192节可以满足300KVA

30min的要求

终止电压,是蓄电池放电过程中设定的一个保护电压值,一般UPS都在1.67V--1.75V

要知道你使用什么样的电池,电池浮充电电压,放电中止电压,不同的电池参数不同,还有厂家提供的Kc系数，供电时间，供电电流，可以计算电池容量

如何确定UPS功率?

如何确定UPS功率?

1、UPS作为基础供电设备，最重要的是可靠性。一般而言，功率大些的UPS的MTBF(平均无故障时间)要远远高于小功率UPS的MTBF。以英国CHLORIDEUPS为例，5KVA和10KVA的MTBF高达32万小时，这是2KVA，3KVA的UPS所望尘莫及的。因此，从可靠性考虑应选择功率大一些的UPS。

UPS电池配置方案及如何选购UPS不间断电源

2007年08月17日 星期五 23:53

选购 UPS，首先值得考虑的几个基本方面是：1.技术性能 ；2.质量保证； 3.服务保证； 4.产品价格。

如何确定您需要何种类型的UPS电源？通常，个人办公及家庭用户可以考虑 后备式机型，如山特后备式UPS电源价格低廉，外形轻巧，是个人电脑的理想伙伴。有着很高的性价比；对于中小型系统的网络 用户、服务器或精密仪器等，则多用在线式或在线互动式UPS，能较好地抵抗来自电网上的各种侵害，其功能完善，并大多具有智能监控和网络连接功能，实现远程控制和智能化管理。对于大型的重要设备和系统，大功率的山特在线式UPS提 供稳定的电源保护必不可少。

具体如何确定所需的功率（VA）大小？则需列出所有需要保护的设备，别忘了显示器、终端、外挂硬盘。 每一设备的电压及电流数据可在背板上找到，把两者相乘即可得VA值。有些设备用瓦特表明电能需要，见瓦数乘以1.4即可得大致的VA值。对于整体设备的功率则以其额定数为基准。把所有设备的VA

值汇总，将汇总值加上百分之三十的扩充容量，以备系统升级时用。

如何配置后备延时时间？由于系统和设备的不同，选取的UPS型号和配置也不同。标准性UPS 本身机内自带电池,在停电后一般可继续供电几分钟至几十分钟；而长效型UPS配有外置电池组,可以满足用户长时间停电时继续供电的需要，后备时间可以设计为数时分钟 到十几个小时或更长。一般长效型UPS备用时间主要受电池成本、安装空间大小以及电池回充时间等因素的限制。一般在电力环境较差，停电较为频繁的地区采用UPS与发电机配合供电的方式。当停电时,UPS先由电池供电一段时间,如停电时间较长,可以启动备用发电机对UPS继续供电，当市电恢复时再切换到市电供电。

电池供电时间主要受负载大小、电池容量、环境温度、电池 放电截止电压等因素影响。根据延时能力，确定所需电池的容量大小，用安时AH值的来表示，以给定电流安培 数时放电的时间小时数来计算。

UPS的计算方法

1、电源容量的选配

主控设备的功率统计如下：

数字硬盘监控记录主机：350W，6台，计2100W

显示器：120W，6台，计720W；

摄像机：平均2W，86只，计172W

监视器：150W，6台，计900W

矩阵主机：180W

以上设备功率总计：4072W。

这里4072W是有用功率，当有用功率转换成VA数时，还需考虑其功率因数COSφ。一般COSφ的取值为0.65~0.7，则系统VA数为

4072÷0.7＝5817VA

根据公安部GA/T367-2001文件的要求，系统总的配电容量需为实际用电量的1.5倍，照此计算5817VA*1.5＝8726VA

因此，必须配8.8KVA以上的电源才能保证系统的供电，按照UPS的实际规格，我们配置了10KVA的UPS。

2、蓄电池的选配

根据公安部相关标准的要求，视频系统所配电源需保证系统在市电断电后1小时内能够正常运转。我们仍以视频系统的电源为例来计算。 10KVA的电源输出电压标称值为240VDC。故每组至少需配20块12V蓄电池，才能保证其输出电压为240V。下面我们来计算需要的电池容量：

10000VAH/（12V*20块）＝41.7AH

因此，我们需选择65AH的电池来作为后备电池使用。

我们可以计算一下20块12V/65AH的电池在市电断电以后可以维持系统运行的时间：

12V*65AH*20块*0.7/4072W≈2.7小时

也就是说市电断电后本系统可以继续运行2个多小时，完全满足标准的要求。值班人员可以利用这一段时间从容地进行必要的操作，而不致使硬盘中的数量因突然断电而丢失。
