ups蓄电池配置计算方法

UPS计算书

UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)

以MGE Galaxy 5000 60KVA延时约2小时为例我们来计算下:

注: MGE Galaxy 5000 60KVA的启动直流为:360V/384V/408V/432V可选，我们常用384V。

600000伏安×2小时÷384V=312.5AH

结果是需要312.5AH的UPS电池才能满足2小时的供电,但是普通蓄电池一般没有容量为312.5AH的一组32只(因为60kva的启动直流是384V,一般蓄电池大都为12V直流,384V(UPS启动直流电压)÷12V(蓄电池直流电压)=32,所以以32只电池为一组)UPS蓄电池。

考虑到损耗，我们可以选择4组100AH电池来对其进行配置;其延时时间为:4×100AH(蓄电池容量)×384V(UPS启动直流)÷600000V(UPS电源功率)=2.56小时。

电池单节重量：29KG

30KVA UPS 后备0.5小时电池配置

恒功率计算公式 W = (PL*2)÷(Vf*η)

W为所需电池的每单格功率，单位为watts/cell， W为放电至终止电压1.80V/cell的恒功率数据； PL为负载功率(=UPS额定容量*功率因数,功率因数常取0.8），单位为瓦（watts）；

Vf为电池组额定电压；

η为逆变效率；

单体放电功率 W =30000VA*0.8*2/(40*12V*0.94)=106W

12V电池单节放电功率 W =106W*6=638W

根据计算查GNB电池1.80V放电功率，单套30KVA UPS30分钟后备时间需配置要12V/65AH电池1组×40节，共计40节，满负载实际放电时间约为30分钟。

UPS计算方法

1、电源容量的选配

主控设备的功率统计如下：

数字硬盘监控记录主机：350W，6台，计2100W

后备时间总功率(kVA)电池数量(个)时间数放电系数K理论电池容量(Ah)

30分钟130.50.530

1小时1310.6248

2小时103220.6883

3小时103230.75113

4小时1340.8151

5小时103250.9157

6小时103260.92185 ④ 电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求

注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。

根据以上计算方法，可列表格进行计算，以下表格供参考：

某品牌电池配置表 2、电池工作电流I：I=P总÷V

3、实际电池容量C：C=I×T÷Kh

例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则

① N=36V÷12V=3节

② I=1000VA÷36V=28A

③ C=28A×4H÷0.9=124AH 2、 V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V； 12V电池V低=10.2V

3、 V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V；12V电池V浮=13.8V

4、 Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.62

5、 I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)

二、 计算方法

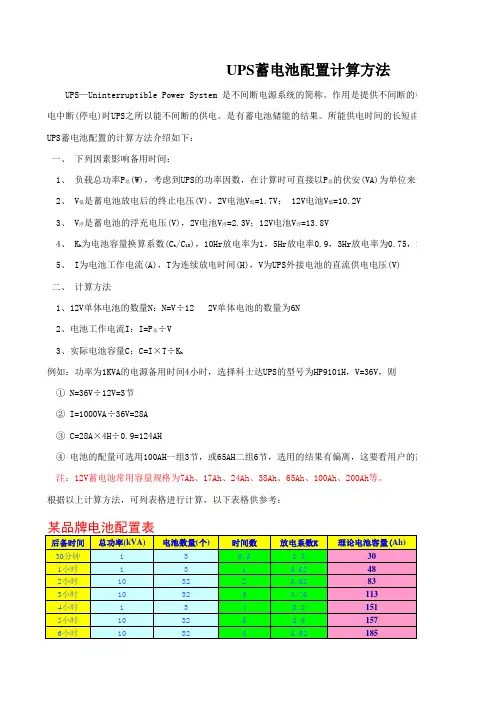

1、12V单体电池的数量N：N=V÷12 2V单体电池的数量为6N UPS蓄电池配置计算方法

UPS—Uninterruptible Power System 是不间断电源系统的简称。作用是提供不间断的稳定

电中断(停电)时UPS之所以能不间断的供电。是有蓄电池储能的结果。所能供电时间的长短由蓄

UPS蓄电池配置的计算方法介绍如下：

一、 下列因素影响备用时间：

1、 负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位来计算。8小时1380.96252

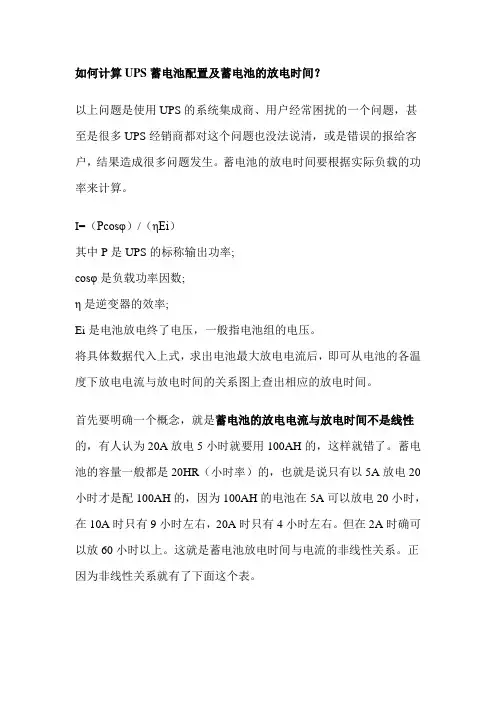

如何计算UPS蓄电池配置及蓄电池的放电时间？

以上问题是使用UPS的系统集成商、用户经常困扰的一个问题，甚至是很多UPS经销商都对这个问题也没法说清，或是错误的报给客户，结果造成很多问题发生。蓄电池的放电时间要根据实际负载的功率来计算。

I=（Pcosφ）/（ηEi）

其中P是UPS的标称输出功率;

cosφ是负载功率因数;

η是逆变器的效率;

Ei是电池放电终了电压，一般指电池组的电压。

将具体数据代入上式，求出电池最大放电电流后，即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。

首先要明确一个概念，就是蓄电池的放电电流与放电时间不是线性的，有人认为20A放电5小时就要用100AH的，这样就错了。蓄电池的容量一般都是20HR（小时率）的，也就是说只有以5A放电20小时才是配100AH的，因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右。但在2A时确可以放60小时以上。这就是蓄电池放电时间与电流的非线性关系。正因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表，以保护神电池为例，指在一定的电流下放电能达到多长时间

UPS用的12V电池一般终止电压为10.5V；2V电池一般终止电压为1.7V。

以下算法是按保护神电池在温度为25度时的计算结果，蓄电池的实际放电容量也与温度有关，如MF12-100的电池，在摄氏10度以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短，是正常现象。

如果知道负载功率，如何来配置蓄电池组的数量来达到预定的时间？

如负载的的功率为2000W，需要延时2小时。怎样配UPS及蓄电池呢？

首先算出蓄电池的放电电流，能量守恒，UPS的放电电量与蓄电池的放电电量是基本相等的。所以可以直接按2000W的功率来算出电池

的放电电流。如果我们配的UPS是山特3KVA的，12V电池个数是8只，终止电压是10.5*8＝84V，放电时的计算电流是2000W/84V＝23.8A，如逆变器的效率按95％来算，则实际电流为23.8/0.95＝25A。

ups电池使用时间的计算方法

市电停电后，UPS是依靠电池储能供电给负载的。尺度型UPS本身机内自带电池，在停电后一般可以继续供电几分钟至几十分钟；而长效型UPS配有外置电池组，可以满足用户长时间停电时继续供电的需要，一般长效型UPS满载配置时间可达数小时以上。

一般长效型UPS备用时间主要受电池成本钱、安装空间大小以及电池回充时间等因素的限制。一般在电力环境较差、停电较为频繁的地域采用UPS与发电机配合供电的方式。当停电时，UPS先由电池供电一段时间，如停电时间较长，可以起动备用发电机对UPS继续供电，当市电恢复时再切换到市电供电。

电池供电时意主要受负载大小、电池容量、环境温度、电池放电截止电压等因数影响。一般计算机UPS电池供电时间，可以先计算出电池放电电流，然后按照 电池放电曲线查处放电时间。电池放电电流可以按以下经验公式计算：

放电电流=UPS容量(VA〕×功率因数/(电池放电平均电压×效率〕

如果计算实际负载下的电池放电时间，只需将UPS容量换为实际负载容量即可

后备延时电池的配置方法

在UPS电源运行中，如果遇到市电供电中断时，蓄电池必需在用户所预期的一段时间内向逆变器提供足够的直流能源，以便在带额定负载的条件下，其电压不该下降到蓄电池组允许的最低临界放电电压以下。蓄电池的实际可供使用容量与以下等因素有关：

①蓄电池放电电流大小

②蓄电池环境工作温度

③蓄电池存储、使用的时间长短

④负载特性〔电阻性、电感性、电容性〕及大小只有在考虑上述因素之后，才能正确选择和确定蓄电池的可供使用容量与蓄电池标称容量的比率。决定UPS后备长延时电池容量的重要因素是负荷大小、种类和特性。目前常用的微型机及其配件的负载特性如下表。

常见的微机、效劳器及其配件的负载特性
