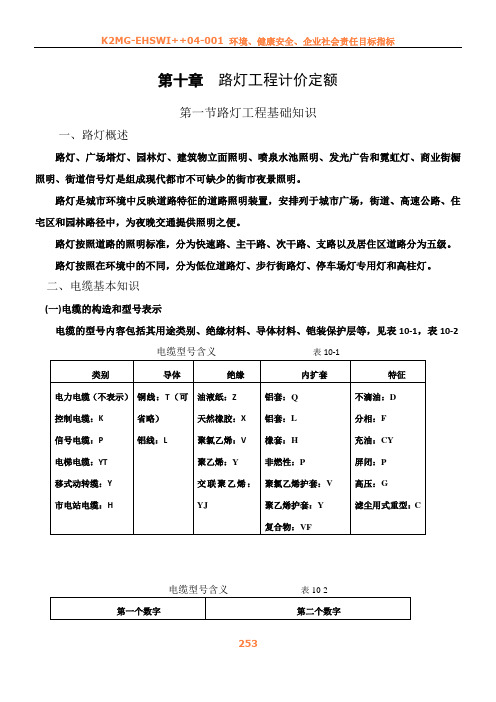

11第十章 路灯工程计价定额及应用

11第十章 路灯工程计价定额及应用

第十章路灯工程计价定额第一节路灯工程基础知识一、路灯概述路灯、广场塔灯、园林灯、建筑物立面照明、喷泉水池照明、发光广告和霓虹灯、商业街橱照明、街道信号灯是组成现代都市不可缺少的街市夜景照明。

路灯是城市环境中反映道路特征的道路照明装置，安排列于城市广场，街道、高速公路、住宅区和园林路径中，为夜晚交通提供照明之便。

路灯按照道路的照明标准，分为快速路、主干路、次干路、支路以及居住区道路分为五级。

路灯按照在环境中的不同，分为低位道路灯、步行街路灯、停车场灯专用灯和高柱灯。

二、电缆基本知识(一)电缆的构造和型号表示电缆的型号内容包括其用途类别、绝缘材料、导体材料、铠装保护层等，见表10-1，表10-2电缆型号含义表10-1电缆型号含义表10-2(二)电缆型号表示说明：1. YJV22-10kv-3×120mm2：表示铜芯，交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装，聚氯乙烯外套。

电压等级10kv以下的三芯，截面积为120mm2，电压等级为10kv的高压电力电缆。

2. VV22 -1kv- 4×16mm2：表示铜芯，聚氯乙烯内护套，双钢带铠装，聚氯乙烯外护套。

电压等级为1kv以下的四芯16mm2低压电力电缆。

3.在市政道路照明工程中，电缆一般采用YJV交联聚乙烯电缆和VV22双钢带铠装聚氯乙烯护套电力电缆。

常用规格为4×10mm2、4×16mm2、4×25mm2。

4.电缆的敷设方式：电缆的敷设方式有直接埋地敷设、沿电缆沟敷设，沿电缆遂道敷设及电缆架空线路的电杆敷设，目前使用较多的路灯电缆都是采用直接埋地敷设。

直埋电缆一般1～2根较多。

5.电缆的埋设深度：电缆直埋深度不小于0.7m，穿越农田时不应小于1.0m，在寒冷地区，应埋设在冻土层以下（海南没有冻土），电缆埋深超过1.0m时，可不考虑上部压力引起电缆的机械损伤。

6.电缆直埋时，电缆沟挖填土(石)方工程量见图10-1。

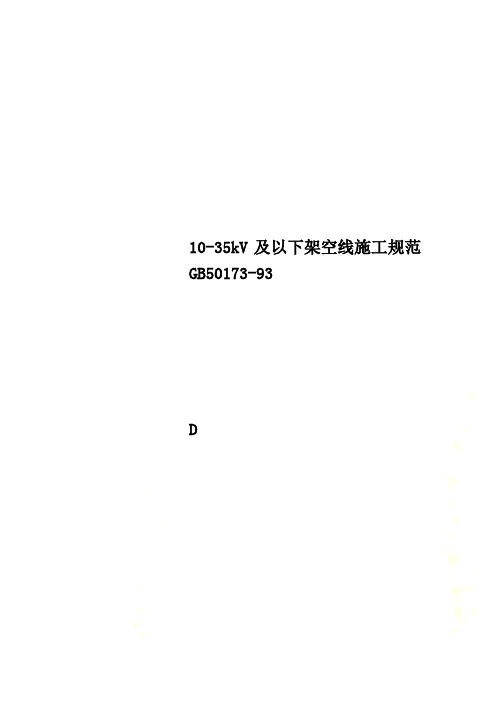

10-35kV及以下架空线施工规范GB50173-93

10-35kV及以下架空线施工规范GB50173-93

10-35kV及以下架空线施工规范GB50173-93D关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标[1992]912号根据国家计委计综（1986）2630号文的要求，由能源会同有关部门共同修订的《电气装置安装工程35kV及以下架空电力线路施工及验收规范》，已经有关部门会审，现批准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173—92、为强制性国家标准，自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》GBJ232—82中第十二篇“35kV及以下架空配电线路篇”同时废止。

本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1986）2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所北京供电局会同有关单位共同编制而成。

在修订过程中，规范编写组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后会同有关部门审查定稿。

本规范共分十章和一个附录。

这次修订是对原《电气装置安装工程施工及验收规范》（GBJ232—82）中的第十二篇“10kV及以下架空配电线路篇”进行修订。

修订中，经我部提议，并征得建设部同意，将35kV及以下架空电力线路有关内容列入本规范，并改名为《电气装置安装工程35kV及以下架空电力线路施工及验收规范》本规范执行过程中，如发现有欠妥之处，请将意见和有关资料寄送本规范的管理单位能源部电力建设研究所（北京良乡，邮政编码：102401），以便今后修订时参考。

能源部1991年3月第一章总则第1.0.1条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

第1.0.2条本规范适用于35kV及以下架空电力线路新建工程的施工及验收。

10.配电装置

10.配电装置
华中科技大学电气学院
1．电气闭锁
当隔离开关操动机构由电动机或压缩空气驱动时，在其操作回路
中串人各相应隔离开关及断路器的辅助触点， 只有在所串人的辅助触点皆处于闭合状态时，才能接通操作回路， 启动电动机的电源开关或空气阀门的电磁线圈去操动隔离开关。 当隔离开关或断路器的辅助触点数量不够时，可先将辅助触点通 过中间继电器的转换以增加触点，再将继电器的触点串人闭锁回路。
修和维护比较麻烦而并不受到运行维护人员的欢迎。
华中科技大学电气学院
三、超高压配电装置特殊问题
超高压配电装置系指330kV及以上电压的配电装置。超高压配电
装置与高压配电装置相比，由于设备高大、笨重，因而没有半高型及高 型布置，常采用各种中型布置。 超高压配电装置，由于其电压高、设备容量大，与220kV及以下 电压级的配电装置比，有以下几个特点。 1．内过电压在绝缘配合中起决定作用 220kV及以下电网的绝缘配合主要由大气过电压决定，大气过电 压可以采用避雷器限制。而超高压电网的内过电压(包括工频过电压及操
华中科技大学电气学院
2．电磁闭锁
凡用手力操动的隔离开关，其闭锁装置一般都采用电磁锁(见图105)， 按其闭锁要求，在电磁锁的线圈回路中，串入各相应隔离开关及 断路器的辅助触点，只有在所串入的辅助触点皆闭合时，电磁锁的线圈才 能接通电源，吸出可动铁销闩3，实现手动操作隔离开关。
华中科技大学电气学院
3．机械闭锁
华中科技大学电气学院
第十章 配电装置
配电装置是根据电气主接线的要求，由开关电器，保护和测量电器， 母线和必要的辅助设备组建而成，用于接受和分配电能的装置，它是发电 厂和变电所重要的组成部份。 按电器设备装设地点不同，可分为屋内和屋外配电装置。
按其组装方式，分为装配式和成套式。

机械设计基础 第十章 联接

机械设计基础 第十章 联接

§10—4 螺纹联接的基本类型及 螺纹紧固件
一、螺纹联结基本类型 二、螺纹紧固件
一、螺纹联接的基本类型
1、螺栓联接 a) 普通螺栓联接：
被连接件通孔不带螺纹，被联接件不太厚， 装拆方便。螺杆带钉头，螺杆穿过通孔与螺母配合 使用。装配后孔与杆间有间隙，并在工作中不许消 失，结构简单，可多次装拆，应用较广。
牙根强度弱，加工困难，常被梯形螺纹代替。
梯形螺纹特点： =2=30。比矩形螺纹效率略低。 牙根强度高，易于对中，易于制造，剖分螺母 可消除间隙，在螺旋传动中有广泛应用。
有粗牙普通螺纹M10和M68，请说明在静载 荷下这两种螺纹能否自锁（已知摩擦系数f = 0.1~0.15） 查得： 解： 1、首先求螺纹升角λ 。
粗牙螺纹
细牙螺纹
2、管螺纹 特点：用于管件连接的三角螺纹，=55,螺纹面间 没有间隙，密封性好，适用于压强在1.6MPa以下的 连接。管螺纹广泛用于水、汽、油管路联接中。
管螺纹除普通细牙螺纹外，还有60º 55º 、 的圆柱 管螺纹和60º 55º 、 的圆锥管螺纹。 管螺纹公称直径是管子的公称通径。
L=nP(n=2) L=nP(n=2) L=nP(n=2)
dd d dd 2 2 d2 dd 1 1 d1


P P P

d 1 1 d 1 d d 2 2 d 2 d d d d
hh h
LL L
4）螺 距 P — 相邻两牙在中径圆柱面的母线上对应 两点间的轴向距离。 5）导程（S）— 同一螺旋线上相邻两牙在中径圆柱面 的母线上的对应两点间的轴向距离。 6）线数n —螺纹螺旋线数目，一般为便于制造n≤4。 螺距、导程、线数之间关系：S=nP
M10螺纹： 螺距P=1.5mm，中径d2=9.026mm； M68螺纹： 螺距P=6mm， 中径d2=64.103mm。 M10螺纹升角：

综合布线课后习题与参考答案

综合布线课后习题与参考答案

综合布线综合布线课后习题课后习题课后习题与与参考答案1.如何确定网络综合布线工程的范围？答：通过以下4个方面来确定网络综合布线工程范围：（1）确定该单位对于此网络工程的经费投资额度。

通常，包括以下几方面的投资：硬件设备投资、网络工程材料费用投资、网络工程施工费用投资、网络工程安装及调试费用投资、软件投资、培训与运行费用投资。

（2）了解网络的未来服务范围，包括是否包含数据库管理系统，是否需要支持文件的传送存取，是否有网络互联要求（通常指Internet ），是否需要电子邮件服务，以及多媒体服务要求程度等。

（3）了解用户设备类型。

要确定目前有多少用户，网络中有多少台需要支持的计算机，未来还配置多少计算机，以及未来还需要配哪些设备以及数量等。

（4）了解地理布局。

通过现场察看，了解该单位的地理布局，其中需要注意的要点有：每一个位置的用户数量；任何两个用户之间的最大距离；在同一建筑物内，用户之间的连接关系；建筑物与建筑物之间的连接关系；供电问题与解决方式；其他特殊要求或限制（如对工程施工材料的特殊要求）。

（5）了解网络中的通信类型，如数字信号、视频信号、语音信号（电话信号）等。

2.请列出网络综合布线工程的工作清单。

答：确定网络综合布线工程的范围，设计网络综合布线工程工作方案，绘制综合布线施工图，编制综合布线用料清单。

3.如何计算工作区子系统中信息模块的数量？答：估算工作区中信息模块、信息插座和面板的数量。

计算公式为：m=n+n×3％其中：m表示信息模块的总需求量。

n表示信息点的总量。

n×3％表示冗余量。

4.比较568A和568B标准。

答：568A和568B标准的差别主要在于线序的不同。

（1）T568A标准信息插座的接法如图1所示。

图1T568A标准信息插座的接法（2）T568B标准信息插座的接法如图2所示。

图2T568B标准信息插座的接法5.水平子系统设计要点。

答：水平布线子系统设计要点：（1）确定线路走向。

电力设备典型消防规程


8 打开油车上盖时，严禁用铁器敲打。开启上盖时应轻开，人应站在侧面。卸油沟的盖板应完整，卸油口应加盖，卸完油后应盖严。卸油过程中，值班人员应经常巡视，防止跑、冒、漏油。 9 卸油区及油罐区必须有避雷装置和接地装置。 10油船卸油时，应可靠接地，输油软管也应接地。 11 在卸油中如遇雷雨天气或附近发生火灾，应立即停止卸油作业。 12 油车、油船卸油时，严禁将箍有铁丝的胶皮管或铁管接头伸入仓口或卸油口。 13 禁止电瓶车进入油区，机动车进入油区时应加装防火罩。 14 燃油设备检修时，应尽量使用有色金属制成的工具。如使用铁制工具时，应采取防止产生火花的措施，例如涂黄油、加铜垫等。燃油系统设备需动火时，按动火工作票管理制度办理手续。
8 对雷管、炸药等易 燃易爆物品必须按其特性严格分库保管，严禁车间、部门内或私人存放，对用剩余量应立即退库保存。 9 对雷管、炸药等易燃易爆和危险品必须执行“五双”制度(即双人保管、双锁、双人领、双人用、双帐)。在领用时需经有关部门领导批准。 10 易燃易爆化学物品种类繁多，发生火灾、爆炸的原因也各不相同，扑救方法各异。各单位应根据仓库内贮存的易燃易爆化学物品的种类、性质，制订现场灭火规则。化学化验室易燃易爆物品应根据各单位储存、使用规定制订防火灭火规则。 11 修理场所火灾扑救方法。 (1) 油漆场所着火应用泡沫、干粉或二氧化碳灭火器灭火，也可用水进行扑救。 (2) 木工场所着火应用水为主灭火，也可用泡沫灭火器灭火。 (3) 金工场所油类着火应用泡沫、干粉或二氧化碳灭火器灭火，也可用干砂、石棉布等覆盖灭火。 (4) 其它场所应根据不同着火源，使用不同的灭火器具进行扑救。
火灾的扑救方法。
紧摩擦起火，用泡沫、二氧化碳灭火器灭火。
着火应切断电源，用二氧化碳、1211灭火器灭火。

卷烟工艺-第十章 卷接包装工艺2


2020/7/13
四川农业大学卷烟工艺课件
25
（5）尘埃度 卷烟纸上的有色小点。 不允许有>1.5mm2的尘埃。
（6）色差 每批纸的颜色不允许有明显的差别
2020/7/13
四川农业大学卷烟工艺课件
26
（7）外观 不应有褶子、皱纹、浆块、裂口、
孔眼及其它外观缺陷。
2020/7/13
四川农业大学卷烟工艺课件
全麻 部分麻 非麻
2020/7/13
四川农业大学卷烟工艺课件
17
透气度
高透气度（> 50 U） 中透气度（30 – 50 U） 低透气度（< 30 U）
2020/7/13
四川农业大学卷烟工艺课件
18
卷烟纸技术指标
2020/7/13
四川农业大学卷烟工艺课件
19
（二）卷烟纸的技术要求与标准 1、透气度 在一定压力下，单位时间内通过单位 面积卷烟纸的空气量。透气度的单位是 CU（CORESTA）。 国内：30 – 80 U；国外可达200U。
2020/7/13
四川农业大学卷烟工艺课件
3
影响烟丝填充力的因素 ➢烟丝长度与宽度； ➢烟丝纯净度与结构； ➢烟丝的水分、温度； ➢烟丝的配方结构。
2020/7/13
四川农业大学卷烟工艺课件
4
2、烟丝长度： 1.3cm；是影响填充力增加和减少
的分界线。 制丝烟片大小：<5mm见方
减少细烟末比增加长烟丝的作用大
66
➢PASSIUM卷接机组，是英国Molins 公司于九十年代初推出的最新产品。由 M-7卷烟机及T-7滤嘴接装机组成，生产 能力7000支/分。近年来，又推出了 8000支/分及12000支/分的卷接机组。

第十章-厂址选择及平面布置

1.准备阶段——组织准备 按项目隶属关系,由主管部门组织勘察、设计、城 市建设、环境保护、交通运输、水文地质等单位的人 员,及当地有关部门的人员,共同组成选址工作组。选 址工作组成员的专业配备应视工程项目的性质和内容 不同而有所侧重。
选址程序
(2) 技术准备 选址工作人员根据拟建项目的设计任务书，以 及审批机关对拟建项目选址的指标和要求，制定选 址工作计划，编制厂址选择指标和收集资料提纲。
选址程序
5.厂址方案推荐 对各厂址方案的优劣和取舍进行综合论证，并结 合当地政府及有关部门对厂址选择的意见，提出选址 工作组对厂址选择的推荐方案。 6.结论和建议 论述推荐方案的优缺点，并对存在的问题提出建 议。最后，对厂址选择作出初步的结论意见。
选址程序
7. 主要附件 各试选厂址的区域位置图和地形图。 各试选厂址的地质、水文、气象、地震等调查资料。 各试选厂址的总平面布置示意图。 各试选厂址的环境资料及工程项目对环境的影响评 价报告。 各试选厂址的有关协议文件、证明材料和厂址讨论 会议纪要等。
选址原则
2.正确处理各种关系 选择厂址时，要从全局出发，统筹兼顾，正确处 理好城市与乡村、生产与生态、工业与农业、生产 与生活、需要与可能、近期与远期等关系。
选址原则
3.注意制药工业对厂址选择的特殊要求 药品是一种防治人类疾病、增强人体体质的特殊 产品,其质量好坏直接关系到人体健康、药效和安全。 为保证药品质量,药品生产必须符合GMP的规定,在严 格控制的洁净环境中生产。由于厂址对药厂环境的 影响具有先天性,因此,选择厂址时必须充分考虑药厂 对环境因素的特殊要求。
平面设计原则
4.总平面设计应充分考虑地区的主导风向 总平面设计应充分考虑地区的主导风向对药厂环 境质量的影响，合理布置厂区及各建(构)筑物的位 置。厂址地区的主导风向是指风吹向厂址最多的方 向，可从当地气象部门提供的风玫瑰图查得。

国家标准-接地装置施工及验收规范

电气装置安装工程接地装置施工及验收规范GB50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1.0.3条接地装置的安装应按已批准的设计进行施工。

第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。

第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆上的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、电气接地的作用和分类
▉ 电气接地的作用 ▉ 电气接地的分类 ▉ 电气设备的接地
▉ 接地与接地装置
电气设备的任何部分与大地之间作良好的电气连接，称 为接地（1）。埋入地中并直接与大地接触的金属导体，称 为接地体，或接地极（2）。专门为接地而人为装设的接地 体，称为人工接地体（3）。间作接地体用的直接与大地接 触的各种金属构件、金属管道及建筑物的钢筋混凝土基础 等，称为自然接地体（4）。连接于接地体与电气设备接地 部分之间的金属导线，称为接地线与接地体合称为接地装置 （5）。由若干接地体在大地中相互用接地线连接起来的一 个整体，称为接地网（6）。
（1）工作接地 在正常或事故情况下，为了保证电气设备可靠运行而必须 在电力系统中某一点进行接地，称为工作接地。这种接地可直 接接地或经特殊装置接地，如图10-6所示。 各种工作接地有各自的功能。例如电源中性点直接接地， 能在运行中维持三相系统中相线对地电压不变；而电源中性点 经消弧线圈接地，能在单相接地时消除接地点的断续电弧，防 止系统出现过电压。防雷装置的接地，能在雷击时将强大的雷 电流泄入大地，减小雷电流流过时引起的电位升高。
▉ 接地装置的敷设要求
（4）接地线沿建筑物墙壁水平敷设时，离地面宜保持 250～300mm的距离。接地线与建筑物墙壁间应有10～15mm 的间隙。
（5）接地线应防止发生机械损伤和化学腐蚀。与公路、铁 道或化学管道等交叉或有可能发生机械损伤的地方，对接地线 应采取保护措施。在接地线引进建筑物的入口处，应设标志。
凡从带电体流入地下的电流即属于接地电流。 接地电流有正常接地电流和故障接地电流。正常接地电流 指正常工作时通过接地装置流入地下，借大地形成工作回路的 电流；故障接地电流指系统发生故障时出现的接地电流。 系统一相接地可能导致系统发生短路，这时的接地电流 叫做接地短路电流，如接地的380/220V系统的单相接地短路 电流。在高压系统中，接地短路电流可能很大，接地短路电 流在200A及以下的，称小接地短路电流系统；接地短路电流 大于500A的，称大接地短路电流系统。
（2）接地体与建筑物的距离不宜小于1.5m。 （3）围绕屋外配电装置、屋内配电装置、主控制楼、主 厂房及其它需要装设接地网的建筑物，敷设环形接地网。这些 接地网之间的相互连接不应少于两根干线。对大接地短路电流 系统的发电厂和变电所，各主要分接地网之间宜多根连接。 为了确保接地的可靠性，接地干线至少应在两点与地网相 连接。自然接地体至少应在两点与接地干线相连接。
▉ 接触电势和接触电压
▉ 跨步电势和跨步电压
跨步电势是指地面上水平距离为0.8m（人的跨距）的两 点之间的电位差。
跨步电压是指人站立在流过电流的大地上，加于人的两 脚之间的电压，如图10-3中的Ub1、Ub2。人的跨步一般按 0.8m考虑。图10-3中，紧靠接地体位置，承受的跨步电压最 大；离开了接地体，承受的跨步电压小一些，对于垂直埋设 的单一接地体，离开接地体20m以外，跨步电压接近于零。
▉ 流散电阻和接地电阻
如图10-2所示，接地电流流入地下以后，就通过接地体 向大地作半球形散开，这一接地电流就叫做流散电流。流散 电流在土壤中遇到的全部电阻叫 叫做流散电阻。
接地电阻是接地体的流散电 阻与接地线的电阻之和。接地线 电阻一般很小，可以忽略不计。 因此，可以认为流散电阻就是接 地电阻。
注 意：同一低压系统中，不能有的采取保护接地，有的又采取保 护接零，否则当采取保护接地的设备发生单相接地故障时，采 取保护接零的设备外露可导电部分将带上危险的电压。
▉ 接地线与接地—（工作接地与保护接地图）
▉ 接地线和接地—重复接地
在TN系统中，为确保公共PE线或PEN线安全可靠，除 在中性点进行工作接地外，还应在PE线或PEN线的下列地 方进行重复接地：1）在架空线路终端及沿线每1km处；2） 电缆和架空线引入车间或大型建筑物处，见图10-6。如不重 复接地，则在PE线或PEN线断线且有设备发生单相接地故 障时，接在断线后面的所有设备外露可导电部分都将呈现接 近于相电压的对地电压，即，如图10-8a所示，这是很危险 的。如进行了重复接地，如图10-8b所示，则在发生同样故 障时，断线后面的设备外露可导电部分的对地电压为，危险 程度大大降低。
▉ 接地体的安装—自然接地体的利用
接地装置的安装分接地体的安装和接地线的安装。接地体 的安装又分自然接地体的利用和人工接地体的装设。 在设计和安装接地装置时，首先应充分利用自然接地体， 以节约投资，节约钢材。自然接地体是用于其他目的，但与土 壤保持紧密接触的金属导体。如果实地测量所利用的自然接地 体电阻已能满足要求，而且这些自然接地体又满足热稳定条 件，就不必再装设人工接地装置，否则应装设人工接地装置。 对于大接地电流系统的发电厂和变电所则不论自然接地体的 情况如何，仍应装设人工接地体。自然接地体至少应由两根 导体在不同地点与接地网相连（线路杆塔除外）。
▉ 对地电压
电流通过接地体向大地作半球形流散。在距接地体越远的 地方球面越大，所以流散电阻越小。一般认为在距离接地体 20以上，电流就不再产生电压降了。或者说，至距离接地体 20m处，电压已降为零。电工上通常所说“地”就是这里的地。
通常所说的对地电压，即带电体同大地之间的电位差。也 是指离接地体20m以外的大地而言的。简单说，对地电压就是 带电体与电位为零的大地之间的电位差。显然对地电压等于 接地电流与接地电阻的乘积。如果接地体有多根钢管组成，则 当电流自接地体流散时，至电位为零处的距离可能超过20m。
▉ 电气设备的接地
为了保证安全必须将正常时不带电而故障时可能带电的 电气设备的外露导电部分采用保护接地、或保护接零的措 施，接地装置设计技术规程对必须接地和不须接地部分作了 明确的规定。
（1）电气设备的外露导电部分接地； （2）电气设备外露导电部分不接地 ； （3）外部导电部分
第二节 接地装置的安装
▉ 接地与接地装置
接地线又分为接地干线和接地支线，接地干线一般应采用 不少于两根导体在不同地点与接地网连接。如图10-1所示接地 体按其布置方式可分为外引式接地体和环路式接地体。按其形 状划分，有管形、带形和环形几种基本形式。按其结构划分， 有自然接地体和人工接地体之分。
▉ 接地电流与接地短路电流
▉ 电气接地的分类
1. 按接地作用分类 常用的接地可分为以下几种： 1）系统接地； 2）设备的保护接地； 3）防雷接地； 4）屏蔽接地； 5）防静电接地； 6）等电位接地 7）电子设备的信号接地及功率接地 2.按接地形式分类 接地极按其布置方式可分为外引式接地极和环路式接地 极。若按其形状，则有管形、带形和环形几种基本形式。若 按其结构，则有自然接地极和人工接地极之分。
第十章 接 地 装 置
❖ 第一节 接地装置的基本概念 ❖ 第二节 接地装置的安装 ❖ 第三节 接 地 电 阻 ❖ 思考题与习题
第一节 接地装置的基本概念
一、电气接地的基本概念
▉ 接地与接地装置 ▉ 接地电流与接地短路电流 ▉ 流散电阻与接地电阻 ▉ 对地电压 ▉ 接触电势和接触电压 ▉ 跨步电势和跨步电压 ▉ 中性点、零点、和中性线、零线 ▉ 接地线和接地（工作接地、保护接地和重复接地） ▉ 接地系统
一、接地装置的敷设要求 二、接地装置的安装
▉ 接地体的安装——自然接地体的利用 ▉ 接地体的安装——人工接地体的安装 ▉ 接地线的安装——自然接地体的选用 ▉ 接地线的安装——人工接地线的选用
▉ 接地装置的敷设要求
（1）为减少相邻接地体的屏蔽作用，垂直接地体的间距 不宜小于其长度的两倍，水平接地体的间0—8）
▉ 接地系统
在三相交流电力系统中，作为供电电源的发电机和变压 器的中性点有三种运行方式：一种是电源中性点不接地，一 种是中性点经阻抗接地，再有一种是中性点直接接地。前两 种合称为小接地电流系统，亦称中性点非有效接地系统，或 中性点非直接接地系统。后一种中性点直接接地系统，称为 大接地电流系统，亦称中性点有效接地系统。
▉ 接地线和接地—接地（保护接地）
为防止因绝缘损坏而遭受触电的危险，将与电气设备带电 部分相绝缘的金属外壳或构架同接地体之间作良好的物理连 接，称为保护接地，如图10-7所示。
保护接地的形式有两种：1）设备的外露可导电部分经各 自的接地线（PE线）直接接地，如在TT和IT系统中。2）设备 的外露可导电部分经公共的PE线（在TN-S系统中）或经PEN 线（在TN-C系统中）接地，这种接地型式称为“保护接零”。
▉ 中性点与中性线、零点与零线、重复接地
▉ 接地线和接地—接地线
一般有中性线（代号N）、保护线（代号PE）或保护中性 线（代号PEN）。
中性线（N线）的功能，一是用来接用额定电压为相电压 的单相用电设备，二是用来传导三相系统中的不平衡电流和单 相电流，三是用来减小负荷中性点的电位偏移。
保护线（PE线）的功能，是为保障人身安全、防止发生触 电事故用的接地线。系统中所有设备的外露可导电部分通过保 护线（PE线）接地，可在设备发生接地故障时减小触电危险。
我国10kV系统，一般采用中性点不接地的运行方式。如 单相接地电流大于一定数值时（10kV系统中接地电流大于 30A 、20kV及以上系统中接地电流大于10A时），则应采用 中性点经消弧线圈接地的运行方式。我国110kV及以上的系 统，则都采用中性点直接接地的运行方式。
▉ 电气接地的作用
电气接地的作用主要包括以下几点： （1）防止人身遭受雷击 将电气设备在正常情况下不带电的金属部分与接地极之 间作良好金属连接，以保护人身安全，防止人身遭受电击。 （2）保障电气系统正常运行 电力系统接地一般为中性点接地，中性点的接地电阻很 小，因此中性点与地间的电位接近于零。系统由于有了中性 点的接地线，也可保证继电保护的可靠性。 （3）防止雷击和静电的危害
（6）接地网中均压带的间距D应考虑设备布置的间隔尺 寸，尽量减少埋设接地网的土建工程量及节省钢材。视接地网 面积的大小，一般可取5、10。对330kV及500kV大型接地 网，也可采用20间距。但对经常需巡视操作的地方和全封闭电 器则可局部加密（如取D=2～3）。
