CAD团队技能赛(CaTICs)赛题-2011年春季(二维)

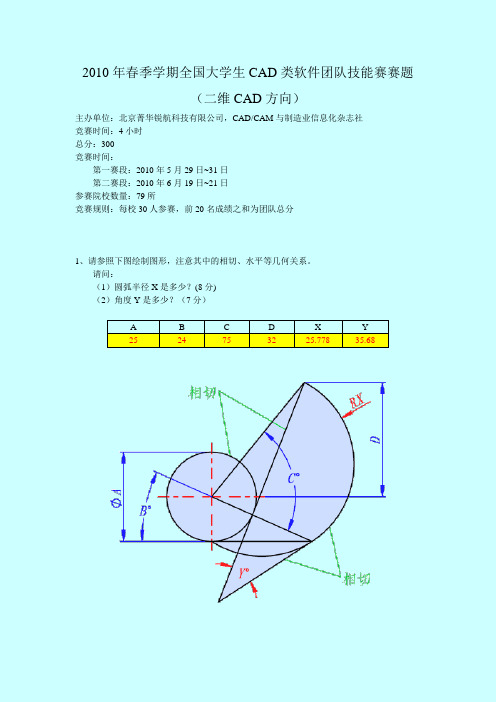

2010年春季学期全国大学生CAD类软件团队技能赛赛题（二维CAD方向）主办单位：北京菁华锐航科技有限公司，CAD/CAM与制造业信息化杂志社竞赛时间：4小时总分：300竞赛时间：第一赛段：2010年5月29日~31日第二赛段：2010年6月19日~21日参赛院校数量：79所竞赛规则：每校30人参赛，前20名成绩之和为团队总分1、请参照下图绘制图形，注意其中的相切、水平等几何关系。

请问：（1）圆弧半径X是多少？(8分)（2）角度Y是多少？（7分）A B C D X Y2524753225.778 35.682、参照下图绘制图形，请注意其中的水平、竖直、相切、同心、对称等几何关系，请问图形中上色区域（共计2块）的面积总和为多少？A B C D E F 面积60244032451201261.203、参照下图绘制图形，注意其中的水平、竖直、对称、相切、同心等几何关系。

请问图形中上色区域的面积是多少？A B C D E 面积20254582121366.744、参照下图绘制图形,注意其中的点与线重合、共线等几何关系。

1426.8766请问：（1）X区域的面积是多少？5分（2）Y区域的面积是多少？7分（3）Z区域的面积是多少？11分A B C D E F X面积Y面积Z面积405687419272455.34 215.10 953.305、参照下图绘制图形，注意其中的同心、阵列等关系，图中颜色相同的线条均为等距偏移关系。

请问图形中上色区域的面积是多少？A B C D E 面积7255016282093.956、参照下图绘制图形,注意其中的相切、同心、对称等几何关系。

（左侧为展示细节的局部视图）请问图形中上色区域的面积是多少A B C D E 面积66553036155 1333.467、参照下图绘制图形，注意其中的水平、竖直、相切、同心、对称等几何关系。

注意黄色区域出了特别标注区域外，壁厚均为C。

请问：（1）图中绿色区域的面积是多少？11分（2）图中两块黄色区域的面积之和是多少？22分A B C D E F 绿色黄色100262522415758.60 544.338、参照下图绘制图形，其注意其中的相切、阵列等关系。

职业学校技能竞赛试题项目：学生AutoCAD制图比赛时间：180分钟一、按下图所示1∶1标注尺寸。

要求字高为3.5mm，箭头长度为3.5mm，尺寸界线超出尺寸线2mm，图示水平标注的尺寸仍然要水平标注。

（10分）二、补画俯视图。

（10分）三、补画左视图。

（10分）四、按尺寸抄画下图，不标注尺寸。

文件名保存为4.dwg（10分）五、抄画零件图，图纸幅面为A3。

（60分）文件名保存为5.dwg2011年技能节-----AutoCAD技能竞赛须知请认真阅读，否则，事后的抱怨将不被接受。

一、选手须知1．参赛选手必须提前15分钟到场、抽签。

迟到15分钟取消比赛资格。

2．参赛选手必须按指定座位号参加竞赛。

3．参赛选手应严格遵守赛场纪律，除携带竞赛必备的用具（笔、尺）外，不准带入技术资料和任何工具书。

所有通讯工具一律不得带入竞赛现场。

4．参赛选手在竞赛过程中不得擅自离开赛场，如有特殊情况，需经裁判人员同意后作特殊处理。

5．参赛选手在竞赛过程中，如遇问题需举手向裁判人员示意，经裁判人员同意后再发言，选手之间相互询问按作弊行为处理。

6．在竞赛规定时间结束时应立即停止答题或操作，不得以任何理由拖延竞赛时间。

7．如遇死机等突发情况，请及时报告裁判，并服从裁判裁决。

8．如果选手提前结束竞赛，应举手向裁判员示意提前结束操作。

竞赛终止时间由裁判员记录，选手提前结束比赛后不得再进行任何操作。

二、试卷说明1．本试卷共两部分，考试时间为120分钟。

满分为100分。

全部在计算机上完成答题。

2．第一部分的文件名格式为：姓名1.dwg，第二部分的文件名格式为：姓名2.dwg 。

3．保存前把绘制的内容最大化显示在绘图区域（可双击鼠标滚轮完成）。

4．完成任务后，上传文件，经老师确认已经上交后方可关机。

5．选手得分大于等于95分时，每提前五分钟交卷加五分。

否则，提前交卷不加分。

注：本说明和须知解释权归裁判长。

2011年5月2011年AutoCAD 技能竞赛试题第一部分（满分40分）1．基本体为三棱锥，被一个正垂面切割，补画三个视图的缺线。

第一届2D01_01题目简介：题目：请参照图绘制图形，注意其中的同心、对称等几何关系。

参数：A=92， B=50， C=36， D=39， E=18问题：上色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

（标准答案：4894.19）2D01_02题目简介：题目：参照图绘制图形，注意其中的对称、同心、相切等几何关系。

参数：A=22， B=132， C=15， D=15问题：图中上色部分的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

（标准答案：6120.23）2D01_03题目简介：题目：参照图绘制图形，注意其中的竖直、水平、相切等几何关系。

参数：A=108， B=42， C=25， D=14问题：图形中上色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

（标准答案：8309.27）2D01_04题目简介：题目：参照图绘制图形，注意其中的同心、相切等几何关系。

参数：A=130， B=50， C=30， D=15问题：图形上色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

（标准答案：85337.90）2D01_05题目简介：题目：参照图绘制图形，注意其中的同心、相切等几何关系。

参数：A=52， B=32， C=98， D=15问题：图形绿色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

（标准答案：3799.62）2D01_06题目简介：题目：参照图绘制图形，注意其中的中点、水平、同心、相切等几何关系。

参数：A=100， B=80， C=5， D=50问题：图中上色部分的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

（标准答案：8616.73）题目简介：题目：参照下图绘制图形，注意其中的水平、竖直、相切等几何关系。

参数：A=189， B=145， C=29， D=96问题：图中绿色区域的面积是多少？与标准答案相对误差在正负0.5%以内视为正确。

2010年春季学期全国大学生CAD类软件团队技能赛赛题（二维CAD方向）主办单位：北京菁华锐航科技有限公司，CAD/CAM与制造业信息化杂志社竞赛时间：4小时总分：300竞赛时间：第一赛段：2010年5月29日~31日第二赛段：2010年6月19日~21日参赛院校数量：79所竞赛规则：每校30人参赛，前20名成绩之和为团队总分1、请参照下图绘制图形，注意其中的相切、水平等几何关系。

请问：（1）圆弧半径X是多少？(8分)（2）角度Y是多少？（7分）A B C D X Y2524753225.778 35.682、参照下图绘制图形，请注意其中的水平、竖直、相切、同心、对称等几何关系，请问图形中上色区域（共计2块）的面积总和为多少？A B C D E F 面积60244032451201261.203、参照下图绘制图形，注意其中的水平、竖直、对称、相切、同心等几何关系。

请问图形中上色区域的面积是多少？A B C D E 面积20254582121366.744、参照下图绘制图形,注意其中的点与线重合、共线等几何关系。

请问：（1）X区域的面积是多少？5分（2）Y区域的面积是多少？7分（3）Z区域的面积是多少？11分A B C D E F X面积Y面积Z面积405687419272455.34 215.10 953.305、参照下图绘制图形，注意其中的同心、阵列等关系，图中颜色相同的线条均为等距偏移关系。

请问图形中上色区域的面积是多少？A B C D E 面积7255016282093.956、参照下图绘制图形,注意其中的相切、同心、对称等几何关系。

（左侧为展示细节的局部视图）请问图形中上色区域的面积是多少A B C D E 面积66553036155 1333.467、参照下图绘制图形，注意其中的水平、竖直、相切、同心、对称等几何关系。

注意黄色区域出了特别标注区域外，壁厚均为C。

请问：（1）图中绿色区域的面积是多少？11分（2）图中两块黄色区域的面积之和是多少？22分A B C D E F 绿色黄色100262522415758.60 544.338、参照下图绘制图形，其注意其中的相切、阵列等关系。

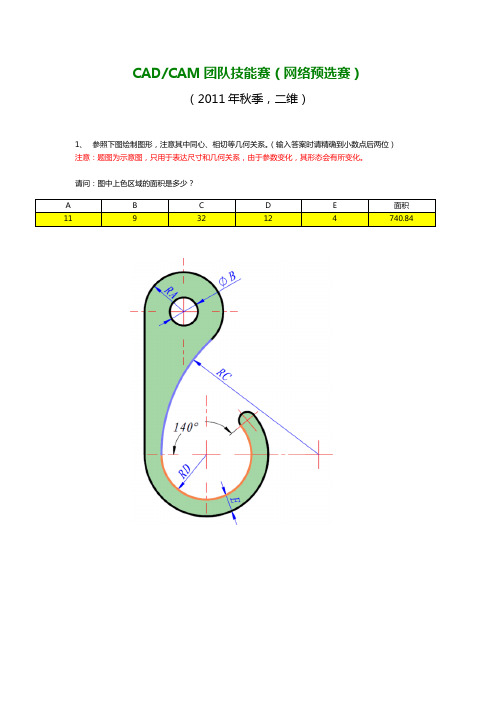

CAD/CAM团队技能赛（网络预选赛）（2011年秋季，二维）1、参照下图绘制图形，注意其中同心、相切等几何关系。

（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

请问：图中上色区域的面积是多少？A B C D E 面积11 9 32 12 4 740.842、请参照下图绘制图形，注意其中的相切、同心等几何关系。

（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

请问：图中上色区域的面积是多少？A B C D 面积22 13 69 14 4219.473、请参照下图绘制图形，注意其中的平行、对称、共线、同心、阵列等几何关系。

其中同色短线的长度相等。

（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

请问：图中上色区域的面积是多少？A B C D E F 面积29 68 48 32 39 44 869.25点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

请问：a. 图中上色区域的面积是多少？b. X的值是多少？A B C 面积X46 105 82 3824.35 84.38确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

请问：图中上色部分的面积是多少？A B C D E 面积120 98 3.2 4.2 18 12291.846、参照下图绘制图形，注意其中同心、对称等几何关系，其中同色圆弧半径相等、同色短线长度相等。

（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

请问：图中上色区域的面积是多少？A B C D E T 面积128 68 9 36 16 3.8 2451.687、参照下图绘制图形。

2011年春季期期末考试《autoCAD》试题（考试时间90分钟满分100分）一、选择题：（每题1分，共30分）1、不影响图层显示的图层操作有（）Ａ、关闭图层Ｂ、冻结图层Ｃ、锁定图层Ｄ、以上都是2、ＡutoCAD中输入符号度“º”的代码是（）Ａ、%%ＣＢ、%%ＤＣ、%%ＰＤ、%%O3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（）A、MOVEB、ROTAEC、C、COPYD、MOCORO4、直线AB长为100，与X轴平行，A点的绝对直角坐标为（10，10），B点在A点右侧，B点相对坐标是（）A、（110，10）B、（10，110）C、（@100，0）D、（@0，100）5、直线AB长为100，与X轴平行，A点的绝对直角坐标为（10，10），B点在A点右侧，B点相对极坐标是（）A、（110，10）B、（100〈0）C、（@100〈0）D、A、B、C都可以6、保存块的应用以下（）操作。

A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、调用画圆命令的“相切，相切，相切”选项，即用3个相切条件画圆的方法是( )A、菜单法B、命令按钮法C、在命令行输入画加圆命令D、任意方法8、UCS是一种坐标系图标，属于（）A、世界坐标系B、用户坐标系C、自定义坐标系D、单一固定的坐标系9、可以将ＡutoCAD的图形输出为块，文件格式（）Ａ、dwgＢ、batＣ、dwtＤ、sat10、在下列命令中具有剪切功能的是（）A、修剪命令B、倒角命令C、圆角命令D、以上均可11、在执行拉伸命令时，使用选择对象的方式是（）Ａ、交叉窗口Ｂ、窗口Ｃ、全部D、栅格选择12、在使用引线标注时，可以标注（）Ａ、上下偏差Ｂ、形位公差Ｃ、对称公差Ｄ、极限偏差13、在图层特性管理器中，不可设置（）Ａ、线型Ｂ、线宽Ｃ、线型比例Ｄ、颜色14、要在一行文字中采用不同的高度，使用的文字命令是（）Ａ、文字Ｂ、多行文字Ｃ、动态文字Ｄ、隐藏文字15、定义块时，不是必须操作的项是（）Ａ、名称Ｂ、基点Ｃ、对象Ｄ、描述16、设置AUTOCAD图形边界的命令是。

2010年春季学期全国大学生CAD类软件团队技能赛赛题（二维CAD方向）1、请参照下图绘制图形，注意其中的相切、水平等几何关系。

请问：（1）圆弧半径X是多少？(8分)（2）角度Y是多少？（7分）A B C D X Y2524753225.778 35.682、参照下图绘制图形，请注意其中的水平、竖直、相切、同心、对称等几何关系，请问图形中上色区域（共计2块）的面积总和为多少？A B C D E F 面积60244032451201261.203、参照下图绘制图形，注意其中的水平、竖直、对称、相切、同心等几何关系。

请问图形中上色区域的面积是多少？A B C D E 面积20254582121366.744、参照下图绘制图形,注意其中的点与线重合、共线等几何关系。

请问：（1）X区域的面积是多少？5分（2）Y区域的面积是多少？7分（3）Z区域的面积是多少？11分A B C D E F X面积Y面积Z面积405687419272455.34 215.10 953.305、参照下图绘制图形，注意其中的同心、阵列等关系，图中颜色相同的线条均为等距偏移关系。

请问图形中上色区域的面积是多少？A B C D E 面积7255016282093.956、参照下图绘制图形,注意其中的相切、同心、对称等几何关系。

（左侧为展示细节的局部视图）请问图形中上色区域的面积是多少A B C D E 面积66553036155 1333.467、参照下图绘制图形，注意其中的水平、竖直、相切、同心、对称等几何关系。

注意黄色区域出了特别标注区域外，壁厚均为C。

请问：（1）图中绿色区域的面积是多少？11分（2）图中两块黄色区域的面积之和是多少？22分A B C D E F 绿色黄色100262522415758.60 544.338、参照下图绘制图形，其注意其中的相切、阵列等关系。

请问图中上色部分的面积是多少？A B C D E 面积10245225212908.869、参照下图绘制图形，注意其中的对称、相切等几何关系，凡未特别标注的区域壁厚均为C。

2010年春季学期全国大学生CAD类软件团队技能赛赛题（二维CAD方向）主办单位：北京菁华锐航科技有限公司，CAD/CAM与制造业信息化杂志社竞赛时间：4小时总分：300竞赛时间：第一赛段：2010年5月29日~31日第二赛段：2010年6月19日~21日参赛院校数量：79所竞赛规则：每校30人参赛，前20名成绩之和为团队总分1、请参照下图绘制图形，注意其中的相切、水平等几何关系。

请问：（1）圆弧半径X是多少？(8分)（2）角度Y是多少？（7分）A B C D X Y2524753225.778 35.682、参照下图绘制图形，请注意其中的水平、竖直、相切、同心、对称等几何关系，请问图形中上色区域（共计2块）的面积总和为多少？A B C D E F 面积60244032451201261.203、参照下图绘制图形，注意其中的水平、竖直、对称、相切、同心等几何关系。

请问图形中上色区域的面积是多少？A B C D E 面积20254582121366.744、参照下图绘制图形,注意其中的点与线重合、共线等几何关系。

请问：（1）X区域的面积是多少？5分（2）Y区域的面积是多少？7分（3）Z区域的面积是多少？11分A B C D E F X面积Y面积Z面积405687419272455.34 215.10 953.305、参照下图绘制图形，注意其中的同心、阵列等关系，图中颜色相同的线条均为等距偏移关系。

请问图形中上色区域的面积是多少？A B C D E 面积7255016282093.956、参照下图绘制图形,注意其中的相切、同心、对称等几何关系。

（左侧为展示细节的局部视图）请问图形中上色区域的面积是多少A B C D E 面积66553036155 1333.467、参照下图绘制图形，注意其中的水平、竖直、相切、同心、对称等几何关系。

注意黄色区域出了特别标注区域外，壁厚均为C。

请问：（1）图中绿色区域的面积是多少？11分（2）图中两块黄色区域的面积之和是多少？22分A B C D E F 绿色黄色100262522415758.60 544.338、参照下图绘制图形，其注意其中的相切、阵列等关系。

第一届3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。

零件壁厚均为E。

参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）3D01_02题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）3D01_03题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。

需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。

2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。

3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。

4)架体外缘的长宽相等，均为D。

5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。

6)加强筋的上边缘与架体上方的圆角相切。

参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）3D01_04题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。

注意模型中的对称、阵列、相切、同心等几何关系。

参数：A=112， B=92， C=56， D=30E=19问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。

参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少?（标准答案：281405.55）第二届3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。

其中绿色线条上的圆弧半径都是R3.参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）3D02_02题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。
