1.1.1 结－壳热阻R th(j-c)和结－壳瞬态热阻抗Z th(j-c)1.1.1.1 方法1（采用小电流的集电极－发射极电压作为热敏参数）1.1.1.1.1 目的测量IGBT的结－壳热阻和（或）结－壳瞬态热阻抗。
测量分两步进行：a)确定小测量电流下的集电极－发射极电压温度系数；b)测量DUT对内部耗散功率阶跃变化的响应特性。

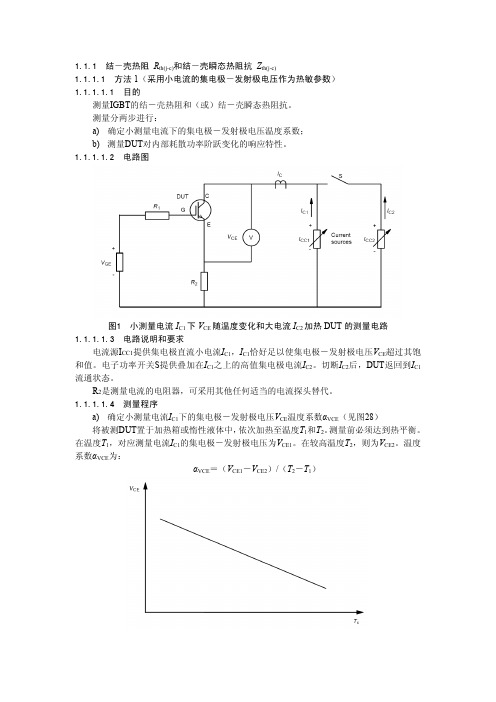

1.1.1.1.2 电路图图1 小测量电流I C1下V CE随温度变化和大电流I C2加热DUT的测量电路1.1.1.1.3 电路说明和要求电流源I CC1提供集电极直流小电流I C1，I C1恰好足以使集电极－发射极电压V CE超过其饱和值。
电子功率开关S提供叠加在I C1之上的高值集电极电流I C2。
切断I C2后，DUT返回到I C1流通状态。
R2是测量电流的电阻器，可采用其他任何适当的电流探头替代。
1.1.1.1.4 测量程序a)确定小测量电流I C1下的集电极－发射极电压V CE温度系数αVCE（见图28）将被测DUT置于加热箱或惰性液体中，依次加热至温度T1和T2。
测量前必须达到热平衡。
在温度T1，对应测量电流I C1的集电极－发射极电压为V CE1。
在较高温度T2，则为V CE2。
温度系数αVCE为：αVCE＝（V CE1－V CE2）/（T2－T1）图2 小测量电流I C1下V CE随管壳温度T c（当外加热，即T c＝T j时）的典型变化b)测量DUT对内部耗散功率阶跃变化的响应特性将被测DUT固定在适当的散热器上。
测量管壳温度T c1。
在温度T c1，测量电流I C1产生的集电极－发射极电压V CE3。
接通功率开关S，高值集电极电流I C2流通。
当建立起热平衡时，测量T c＝恒定值＝T c2和V CE＝V CE4。
这时，切断I C2，且紧接着测量对应I C1的集电极－发射极电压V CE5。
则在该瞬间有：T j＝T c1＋(V CE3－V CE5) / αVCE和R th(j-c)＝(T j－T c2) / (V CE4×I C2)如要测定瞬态热阻抗Z th(j-c)，则记录切断I C2后的冷却期间内，在I C1下的V CE和T c随时间的变化。
igbt标准IGBT（Insulated Gate Bipolar Transistor）是一种半导体功率开关器件，具有结构简单、性能稳定、耐压能力强等特点，被广泛应用于电力电子领域。
IGBT标准是指IGBT器件的相关标准规范，包括其性能参数、测试方法、质量要求等内容。
本文将对IGBT标准进行详细介绍，以便读者更全面地了解IGBT器件的相关知识。
首先，IGBT标准主要包括以下几个方面，性能参数、测试方法、质量要求和标志标识。
性能参数是衡量IGBT器件性能优劣的重要指标，包括导通压降、关断压降、最大耐压、最大电流等。
测试方法是指对IGBT器件性能参数进行测试的具体方法和步骤，确保测试结果准确可靠。
质量要求是指IGBT器件在生产和使用过程中应符合的质量标准，包括外观质量、封装质量、可靠性要求等。
标志标识是指IGBT器件在生产和销售过程中应标注的相关标志和标识，以便用户正确选择和使用。
其次，IGBT标准的制定和实施对于推动IGBT器件的技术进步和产业发展具有重要意义。
通过制定统一的标准规范，可以促进不同厂家生产的IGBT器件在性能参数、质量要求和标志标识等方面达到一致，提高产品的可比性和可替代性。
同时，标准的实施可以规范市场秩序，保护用户利益，提高产品的质量和可靠性，推动整个行业向更高水平发展。
再次，IGBT标准的制定需要充分考虑IGBT器件的实际应用需求和技术发展趋势。
随着电力电子技术的不断发展，IGBT器件在各个领域的应用越来越广泛，对性能参数、质量要求和标志标识等方面的要求也越来越高。
因此，在制定IGBT标准时，需要充分调研市场需求，倾听用户意见，结合最新的技术发展趋势，确保标准规范符合实际应用需求，具有可操作性和前瞻性。
最后，IGBT标准的制定和实施需要各方共同参与和配合。
作为IGBT器件的生产厂家，应加强内部管理，提高产品质量，确保符合标准要求。
作为IGBT器件的用户，应加强对标准的学习和应用，提高对产品质量的监督和检测能力。
规范编码：RD-CRT-T00 版 本：V1.1 密 级： 机 密 测试规范英威腾电气股份有限公司测试部生效日期：2010.04页 数： 16 页变频器主电路测试规范拟 制：_______________ 日 期：__________ 审 核：_______________ 日 期：__________ 批 准：_______________ 日 期：__________更改信息登记表规范名称: 变频器主电路测试规范规范编码：RD-CRT-T00 版本更改原因更改说明更改人更改时间V1.0 拟制新规范代建军2007.10.16 V1.1 规范升级更改部分验收准则韦启圣2010.04.22评审会签区：人员签名意见日期董瑞勇张科孟张波吴建安刘小兵目录1、目的 (3)2、范围 (3)3、定义 (3)4、引用标准和参考资料 (3)5、测试环境 (3)6、测试方法与判定准则 (3)6.1 整流二极管反向耐压测试 (4)6.2 整流模块绝缘耐压测试 (5)6.3 IGBT栅-射极间漏电流测试（I GES） (5)6.4 IGBT断态集-射极间漏电流测试（I CES） (6)6.5 IGBT模块绝缘耐压测试 (7)6.6 IGBT驱动波形测试 (8)6.7 IGBT开通、关断时间测试 (10)6.8 IGBT驱动电压幅值测试 (10)6.9 IGBT上下桥驱动死区时间测试 (11)6.10 整流二极管电压应力测试 (12)6.11 整流二极管稳态电流应力测试 (13)6.12 IGBT瞬态电压应力测试 (13)6.13 IGBT瞬态电流应力测试 (14)6.14 IGBT均流测试 (15)附件1：IGBT模块Ices测试数据记录表 (15)附件2：IGBT驱动波形及死区时间测试数据记录表 (16)附件3：变频器输出短路测试数据表 (16)变频器主电路测试规范1、目的检验我司变频器产品的主电路设计是否合理，验证在正常使用环境和恶劣使用环境下，功率器件的电压、电流应力是否满足功率器件的电压、电流应力降额要求。
使用数字万用表对IGBT模块进行检验（IGBT）模块是一种模块化（半导体）产品，由IGBT(绝缘栅双极（晶体管）（芯片）)和续流（二极管）芯片(续流二极管芯片)通过特定的电路桥封装而成。
封装后的IGBT模块直接应用于逆变器、UPS 等设备。
以两单元举例：用数字（万用表）测量静态（检测）：把数字万用表置于×100档，检测黑电笔接1端子、红电笔接2端子，呈现电阻值为无穷大；电笔对调，呈现电阻值应在400Ω左右。
用同样的方法，检测黑电笔接3端子、红电笔接1端子，呈现电阻值为无穷大;电笔对调，呈现电阻值应在400Ω左右。
如果满足以上条件，说明此igbt模块的两个单元没有明显的故障。
动态测试：把数字万用表的档位置于乘10K档，用黑电笔接4端子，红电笔接5端子，这时黑电笔接3端子红电笔接1端子，这时电阻值为300-400Ω，把电笔对调也是有大约300-400Ω的电阻值说明此igbt模块单元是完好的。
使用相同的方法测试端子1和2之间的igbt模块。
如果满足上述条件，igbt模块也处于良好状态。
将数字万用表拨在R×10KΩ挡，用黑电笔接igbt模块的漏极(D)，红电笔接igbt模块的源极(S)，这时数字万用表的指针指在无穷处。
用手指同时触及一下栅极(G)和漏极(D)，这时igbt模块被触发导通，数字万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。
之后再用手指同时触及一下源极(S)和栅极(G)，这时igbt模块被阻断，数字万用表的指针回到无穷处。
这时就可以判别igbt模块是好的。
注意：若进第2次检测时，应短接一下源极(S)和栅极(G)。
所有指针式万用表皆可用作检测igbt模块。
注意判别igbt模块好坏时，一定要将数字万用表拨在R×10KΩ挡，因R×1KΩ挡之下各档数字万用表内部电池电压太低，检测好坏时没法使igbt模块导通，而没法判别igbt模块的好坏。
以上信息由安泰测试设备有限公司整理，希望对您能有所帮助。
IGBT 模块认证测试规范拟 制： 张 广 文 日 期： 2011-03-07 审 核： 姜 明 日 期：__________ 批 准： 董 瑞 勇 日 期：__________测试部测试规范英威腾电气股份有限公司测试部规范编码：版 本：V2.0 密 级：机 密 生效日期：2011.3页 数： 40 页更改信息登记表规范名称：IGBT模块认证测试规范规范编码：版本更改原因更改说明更改人更改时间新拟制测试项目，升级原测张广文2011.3.7 V2.0 规范升级试项目内容及标准。
评审会签区：人员签名意见日期董瑞勇吴建安唐益宏林金良张波目录1. 目的 (4)2. 范围 (4)3. 定义 (4)4. 引用标准 (5)5. 测试设备 (6)6. 测试环境 (6)7. 测试项目 (7)7.1规格参数比对 (7)7.2封装结构测试 (8)7.2.1封装外观检查 (8)7.2.2封装外形尺寸测试 (9)7.2.3基板平整度测试 (9)7.2.4封装内部结构测试 (11)7.3晶体管电特性测试 (12)7.3.1集-射极耐压VCES测试 (13)7.3.2 IGBT集-射极饱和压降VCE(sat)测试 (14)7.3.3 IGBT栅-射极阀值电压VGE(th)测试 (15)7.3.4 IGBT内置二极管正向压降VF测试 (16)7.4 Ices和IR测试 (17)7.5绝缘耐压测试 (19)7.6高温电应力老化测试 (20)7.7高低温老化测试 (21)7.8 NTC热敏电阻特性测试 (22)7.9驱动波形测试 (23)7.9.1驱动波形质量测试 (23)7.9.2开通关断时间测试 (25)7.9.3驱动电压幅值测试 (27)7.9.4死区时间测试 (28)7.10限流测试 (29)7.11均流测试 (30)7.12短路测试 (31)7.13温升测试 (35)7.14 IGBT晶元结温测试 (37)8. 数据记录及报告格式 (41)IGBT模块认证测试规范1.目的检验IGBT模块各项性能指标是否满足标准和产品设计要求。

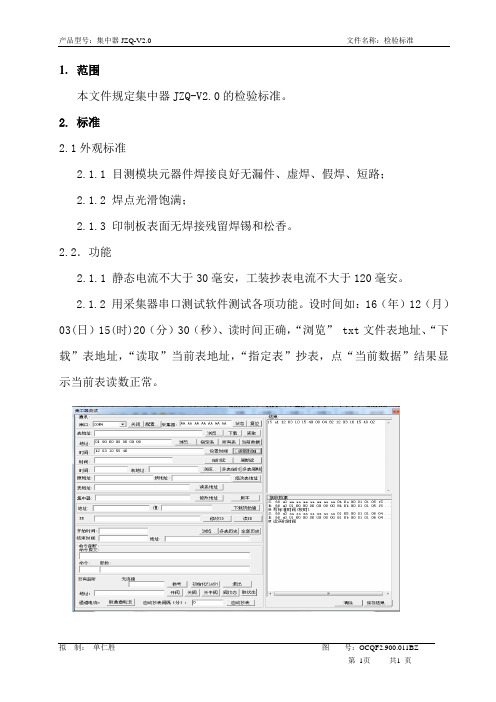

产品型号：集中器JZQ-V2.0 文件名称：检验标准
