工程技术综述后张法预应力施工技术在建筑结构中的应用侯名飞(江苏文通建设有限公司，江苏淮安223005)喃要】后张法预应力施工技术已广泛应用于工程结构领域，丸其在房屋建筑中，加强施工质量控制是预应力技术优良特性实现的可靠保证。
陕键词]后张法预应力；施工墩术；应用1工程概况该工程结构类型为预应力框架结构，框架主梁、柱设计中均为有粘结预应力张拉，在外环梁及剪力墙简体中采用无粘结预应力张拉。
大厅预应力梁的跨度东西方向为27．9m，南北方向为29．7m，双向主梁的截面尺寸为550X1800m m及550X1800～2100m m(结构找坡的原因)；椭圆型服务厅预应力梁的跨度东西方向最大单跨30m，南北方向为46m，其中支撑主梁的8根中1200m m的圆柱也采用单向有粘结预应力张拉。
联系椭圆外圈的环梁及剪力墙筒体采用无粘结预应力张拉。
有粘结预应力张拉每组为4束7’中15．24的钢绞线组成，无粘结预应力张拉每组为4根中1524的钢绞线组成。
所有梁、柱及剪力墙的预应力筋的设计强度标准值f pu=1860N／m m2．单股面积A s=139m m2，弹性模量为1．95*105M pa的低松驰的钢绞线：张拉端采用O V M l5-54-4型自锚式夹片锚具，锚固端采用O V M l5—5(-4P型锚具；预应力张拉设备采用Y D C240Q型千斤顶，张拉控制应力6c on取0．70pt k=l302M pa：有粘结预应力钢绞线外套管采用中72的金属波纹管，无粘结预应力钢绞线则采用专业钢绞线生产厂家生产的外套塑胶管的预应力钢绞线。
2施工方法与注意事项21波纹管制作1)金属波纹管须采用手提式砂轮切割机，不使用电焊切割以免波纹管产生破坏：2)在钢筋初步安置成型后，马上开始将波纹管按设计的张拉曲线进行安放，并每隔40cm左右采用中8的钢筋作…S’状与两侧钢筋绑扎，再用铁丝绑扎固定，避免管道在砼浇筑过程中位移；3)金属波纹管管道接头与破洞必须在浇筑砼前用胶带绑扎修补好，由于本工程在波纹管与钢绞线之间增加—道尼龙套管，因此可以确保在砼浇筑过程中浆液等的挤入，从而达到最佳的张拉效果：4)波纹管管道每隔一定距离(一般每隔5m)设一灌浆排气孔管，并在最低点设一处排水孔管。

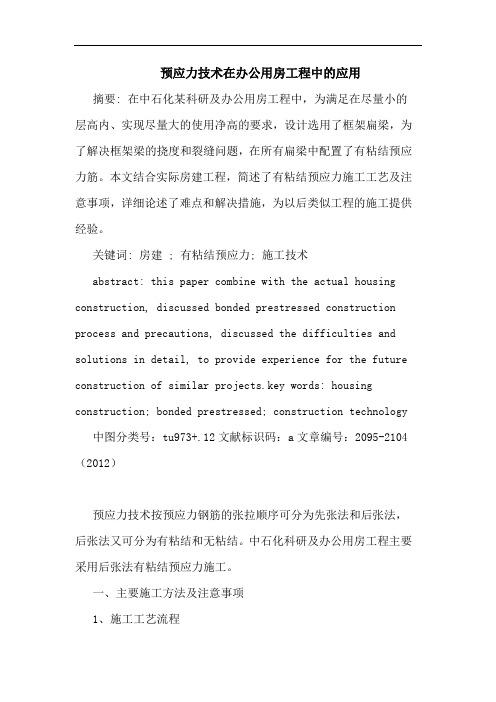

预应力技术在办公用房工程中的应用摘要: 在中石化某科研及办公用房工程中，为满足在尽量小的层高内、实现尽量大的使用净高的要求，设计选用了框架扁梁，为了解决框架梁的挠度和裂缝问题，在所有扁梁中配置了有粘结预应力筋。
本文结合实际房建工程，简述了有粘结预应力施工工艺及注意事项，详细论述了难点和解决措施，为以后类似工程的施工提供经验。
关键词: 房建 ; 有粘结预应力; 施工技术abstract: this paper combine with the actual housing construction, discussed bonded prestressed construction process and precautions, discussed the difficulties and solutions in detail, to provide experience for the future construction of similar projects.key words: housing construction; bonded prestressed; construction technology 中图分类号：tu973+.12文献标识码：a文章编号：2095-2104（2012）预应力技术按预应力钢筋的张拉顺序可分为先张法和后张法，后张法又可分为有粘结和无粘结。
中石化科研及办公用房工程主要采用后张法有粘结预应力施工。
一、主要施工方法及注意事项1、施工工艺流程有粘结预应力梁施工流程预应力筋下料→搭梁板钢管支架→支梁底模、起拱和校正梁底标高→铺设非预应力钢筋骨架→划预应力筋曲线坐标位置、焊接定位筋→穿入预应力钢绞线→预应力钢绞线定位固定→安装、固定端部张锚垫板→支端模→铺放其他非预应力筋→预应力筋隐检、浇注混凝土及混凝土养护→拆梁侧模→张拉无粘接预应力筋→端头封堵→拆除梁底模及支架。
探究后张有粘结预应力混凝土梁施工技术摘要：后张有粘结预应力混凝土施工技术在大空间、大跨度施工过程中被广泛的应用，该技术可以解决大跨度混凝土工程中的抗裂和挠度的问题。
对工程质量和施工工艺的控制有效的解决了构件的界面尺寸和钢筋的用量的问题，从而大大降低了施工成本，提高了结构的使用空间。
后张有粘结预应力混凝土技术在混凝土施工中一般作为施工人员的技术参考。
关键词：施工技术；后张有粘结预应力；预应力：后张法后张法的施工顺序是：制作混凝土构件→混凝土构件中预留有相应的张拉孔道→当构件的混凝土强度达到设计的规定值和具体的要求时→穿插预应力筋并进行张拉→当张拉强度达到标准时进行孔道灌浆。
由于该过程具有节省原料（不需要台座设备）、灵活性比较大等优点，所以此过程被广泛的应用于各个施工阶段。
1后张法中有粘结预应力混凝土施工技术的优点有粘结预应力混凝土的施工工艺是在先浇混凝土构件时，在放置预应力筋的位置处预留孔道，待混凝土强度达到设计强度的75%以上，再张拉钢筋束，这种方法能使钢筋混凝土连结为整体，保证了构件的整体性，它的传力途径是依靠锚具阻止钢筋的弹性回弹，构件利用回弹力使截面混凝土获得预加应力。
①后张法有粘结预应力混凝土施工技术在多层大面积楼盖施工中，能够提高结构的整体性和结构的刚度，简化了梁板的施工工艺，加快施工技术，降低了工程的造价，由于它的诸多优点，所以该工程被广泛的应用到各个施工过程中。
②在现今高层和超高层施工过程中采用后张法有粘结预应力混凝土施工技术可以节省材料从而降低造价。
因为此方法可以保证结构有足够的空间，并且还能降低层高，节约工程的成本，从而还降低整个建筑物的高度。
③该工艺能够提供了灵活的使用空间，减少了材料的用量，这也是有粘结预应力钢筋混凝土技术的优点，而且此工艺在施工过程中，能够为发展大开间、大跨度的楼盖体系的发展创造了条件。
④在有粘结筋中其形状与外荷载弯矩图相适，应在曲线配置的条件下可以充分发挥其预应力筋的强度。
后张法预应力的适用范围后张法预应力作为一种先进的结构加固技术，广泛应用于各种工程领域。
以下是后张法预应力在不同类型结构中的适用范围：1. 桥梁结构：后张法预应力在桥梁建设中有着广泛的应用，主要用于大型桥梁、高速公路桥梁和城市高架桥等。
通过施加预应力，可以提高桥梁的承载能力和耐久性，减少裂缝和变形。
2. 大跨度建筑：大跨度建筑如体育场馆、会展中心等需要较大的跨度和自重承载能力，后张法预应力可以有效提高结构的刚度和稳定性，满足大跨度建筑的施工和使用要求。
3. 大型工业厂房：在大型工业厂房的建设中，后张法预应力可用于加固和维护老旧厂房，提高其承载能力和安全性。
同时，预应力结构可以减少工业厂房的重量，降低结构成本。
4. 高速公路路面：高速公路路面需要承受较大的车辆载荷和温度应力，后张法预应力技术的应用可以提高路面的耐久性和稳定性，减少裂缝和车辙等损坏现象。
5. 水利大坝：水利大坝需要承受较大的水压力和沉降，后张法预应力可以提高大坝的承载能力和稳定性，减少裂缝和变形现象的发生。
6. 大型设备基础：在大型设备基础工程中，如大型工业机械、化工设备等，后张法预应力可以用于增强设备基础的稳定性，减少基础的振动和变形。
7. 地铁隧道：在地铁隧道建设中，后张法预应力可以用于加固和维护隧道结构，提高其承载能力和耐久性，确保地铁运行的安全性和稳定性。
8. 高层楼房：高层楼房由于楼层高度较大，需要承受较大的竖向载荷和侧向风载荷。
后张法预应力可以增强高层楼房的侧向刚度和稳定性，提高其抗震性能和抗风能力。
9. 轨道车辆：轨道车辆如地铁、轻轨等需要承受较大的载荷和冲击力。
后张法预应力可以提高轨道车辆的结构强度和刚度，延长其使用寿命和维护周期。
10. 其他预应力需求场合：除以上列举的适用场合外，后张法预应力还可以用于其他需要进行结构加固和优化的场合，如船舶、海洋平台、核电站等。
总之，后张法预应力的适用范围广泛，可根据不同工程的需求选择适合的预应力方案和技术参数。
浅析后张法缓粘结预应力技术在房建工程基坑支护中的应用摘要：缓粘结预应力混凝土技术是一种新型的预应力技术，近年来得到了业内的广泛关注，探究其相关施工技术有着重要意义。
本文结合工程实例，阐述后张法缓粘结预应力钢筋混凝土在基坑支护阶段保护原始地貌的应用，对其中的缓粘结预应力筋的布设张拉等几项关键技术进行了探析，总结了施工中的技术要点，为缓粘结预应力混凝土工程施工提供参考。
关键词：缓粘结预应力后张法钢绞线施工一、工程概况本项目为人民小学项目，位于深圳市福田区景田南路与景田南五街交汇处，一类高层公共建筑，呈“凹”型布局，东西高差较大，属台地建筑。
总建筑面积29061.80㎡，地上9层地下1层，建筑总高40.25m。
中间保留土台区域是本项目的重点支护区域，正负零以上部分为永久支护，土台内保留有地表植被和树木。
采用咬合桩+预应力环形梁+150厚逆做挂板墙的支护方案，土台咬合桩122根，其中荤桩61根素桩61根。
咬合桩桩径*********，共设置5道预应力环梁。
使用逆做挂板墙的方法很好的解决了中间保留土台区域外观的问题。
二、缓粘结预应力混凝土技术概况该工程基坑支护预应力环梁采用后张法缓粘结预应力技术。
有五根预应力环梁，预应力环梁是一个椭圆，长轴36.2m，短轴32.3m，截面900mm×500mm，每根预应力环梁的上下两排内外束预应力筋锚固点都错开1/8周长。
预应力环梁设计混凝土强度等级C40，要求强度达到80%以上方可张拉，张拉控制应力取σcon= 0.75fptk，fptk=1860Mpa，外径d=15.20m。
均为两端张拉，张拉端用夹片单孔锚。
1.材料把控缓凝粘合剂的标准张拉适用期为180d，标准固化时间为540天，缓粘结预应力筋是由钢绞线、外涂缓粘结胶粘剂和外包PE组成，采用直径15.2mm，强度1860MPa级高强低松弛钢铰线，重量为1.35kg/m。
胶粘剂要保证在张拉阶段可以自由滑动，540天内完全固化。
论后张法有粘结预应力在某工程中的应用
发表时间：2017-10-12T17:21:04.437Z 来源：《基层建设》2017年第16期作者：余烁[导读] 摘要：随着社会科学技术水平的提高，建筑结构也逐渐向高层、大跨度方向发展，人们对建筑物的质量安全的要求越来越高。
本文对某建筑工程为例，从预应力的基本概念入手，结合工程实例对粘结预应力技术在建筑工程中的应用及注意事项进行论述，为以后的后张法有粘结预应力混凝土施工提供了参考依据。
汕头市建安（集团）公司广东汕头 515000 摘要：随着社会科学技术水平的提高，建筑结构也逐渐向高层、大跨度方向发展，人们对建筑物的质量安全的要求越来越高。
本文对某建筑工程为例，从预应力的基本概念入手，结合工程实例对粘结预应力技术在建筑工程中的应用及注意事项进行论述，为以后的后张法有粘结预应力混凝土施工提供了参考依据。
关键词：有粘结预应力工程技术一、预应力技术预应力的思想是古老的，期基本原理早在古代就有所运用，直至19世纪才运用到建筑工程中去，我国在20世纪50年代开始试用预应力混凝土技术，此后广泛用于桥梁、建筑、基础、海洋等工程中。
按预加应力的方式可以分为先张法和后张法，后张法预应力施工又可分为有粘结预应力施工和无粘结预应力施工两类。
有粘结预应力通过孔道灌浆，使预应力筋与混凝土相互粘结，提高结构性能、节省钢筋和混凝土材料，降低建筑造价。
其技术内容主要包括材料及设计技术、成孔技术、穿束技术、大吨位张拉锚固技术、锚头保护及灌浆技术等。
该技术可用于多、高层房屋建筑的楼板、转换层和框架结构等。
国内已应用的典型工程有：首都国际机场T3航站楼，上海虹桥交通枢纽；唐山会展、深圳会展等大量会展建筑楼盖；秦山、田湾、岭澳二期核电站安全壳。
二、工程概况本工程位于广东省某市中心，是一栋大型的综合办公建筑，总面积约3.6m2，由2栋塔楼及裙房组成，本标段为1号塔楼和裙房。
裙房地下4层，地上6层，楼高约50m；1号塔楼地下4层，地上35层，高约163.8m。
裙房部分1～6层及6～夹层有大跨度梁和悬挑梁，其中36根大跨度梁及100 根悬挑梁采用后张法有粘结预应力技术，混凝土强度等级为C40。
三、施工流程
1、预应力筋下料、制作固定端锚具根据现有图纸对预应力筋的曲线坐标放样，综合考虑预应力筋曲线曲率、锚固端保护层厚度、张拉伸长值等因素进行下料。
预应力筋切割成工程所需长度，用砂轮切割机逐根进行切割，严禁使用电焊和气焊，避免损伤钢绞线。
下料完毕后，即制作固定端锚具，加工好后运到工地现场。
钢绞线的下料长度等于钢绞线在结构内的长度、张拉端预留长度及下料误差三者之和。
下好料的成品钢绞线不能有死弯及磨伤，下好料的钢绞线应按长度分类堆放，预应力筋下料完毕，及时检查其规格尺寸和数量。
2、波纹管安设首先保持平顺将箍筋底座垫实，用十字交叉法把钢筋绑扎、支架固定后进行辅管。
金属波纹管用手锯或砂轮锯切断，切断时注意飞机和咬口松脱。
波纹管连接用大一号的管，套管长300mm，每边旋入150mm，最后用塑胶带密封。
3、穿束预应力钢筋束安设波纹管后，采用人工单根穿束，用胶布把穿束端包住，将预应力筋穿入波纹管孔道内，边穿束边注意检验，防止对波纹管造成破损。
如发现破损应立即用防水胶带包缠。
4、安置固定端、张拉端在固定端、张拉端时应按设计及规范要求进行，检查钢铰线，检验试块的强度，对千斤顶、油泵、压力表进行配套标定。
张拉端部有外凸式和凹入式两种形式。
采用外凸式张拉，待预应力筋张拉、灌浆完毕后，与强度高的细石混凝土进行封端; 采用凹入式张拉，梁上钢筋需提前弯折200mm 且弯钩应避让预应力张拉端。
张拉时防止混凝土漏浆堵孔、波纹管偏位，用水泥浆把锚具与钢绞线之间封严，不能用力扳动钢绞线，保证压浆的密实。
5、预应力张拉sss 设立张拉小组：共设立2个张拉小组，每个组共有3个成员，每组配备张拉设备一套，其中一人负责提千斤顶和测量伸长值，另二名分别负责开油泵和作张拉记录。
悬挑梁和普通梁张拉程序: 0→初应力( 10% 控制应力、量测伸长值) →20% 控制应力，量测伸长值→103% 控制应力( 量测伸长值、持荷2min) →锚固→卸荷。
6、预应力灌浆有粘结预应力梁张拉完成后在24小时之内检查钢绞线的锚固情况，若无异常，应及时灌浆，以减轻锚具负担，防止滑丝或锈蚀的情况出现。
灌浆前用水泥浆把锚具与钢绞线之间封严。
灌浆采用42.5R普通硅酸盐水泥．水灰比0.4～0.5，在水泥浆中掺入膨胀剂，提高水泥浆的流动性，减少泌水和体积收缩。
灌浆时充分搅拌水泥浆并过筛，采用一端灌浆，一端排气的方法，一次把整要孔道灌满，中途不得停灌，待另一端出气孔冒出浓浆后将其封闭，进行二次补灌，然后封闭灌浆口，进行压注。
压力控制在0.5～0.6MPa并保持不小于1min。
如果压力不再降低，就证明已压注密实，最后将灌浆孔封闭，对下一束管道灌浆。
7、张拉端部处理张拉结束后，采用砂轮切割机将超长预应力筋切除，长度不小于30 mm，用C40 微膨胀细石混凝土封堵。
待浆体强度达到20MPa以上，即可进行下一工序施工。
清除杂物、油脂，涂环氧树脂做防水保护，要满涂锚垫板、锚板和预应力筋。
四、注意事项
1、原材料
1.1 严把质量关，不符合要求的材料严禁入场。
对本工程所用的预应力钢绞线、锚具、波纹管、水泥等严格按照规范规定进行检查验收。
1.2 妥善保管材料，避免材料破损对工程质量造成影响。
校定张拉机械设备，保证数据准确无误。
2、施工中
2.1 注重与其他工程的协同配合，预应力施工人员必须持证上岗，在施工前向操作者技术、质量、安全交底。
3、施工技术
3.1在施工过程中对波纹管的定位、孔道灌浆密实度、张拉应力、封锚混凝土等项目严格依规范检查控制。
3.2保证预应力梁施工所需的资源提供，如遇特殊情况需要抢工时，对工人采取经济激励措施保证进度。
4、安全措施
4.1 施工人员穿戴好劳动防护用品，正确佩戴安全帽、安全带；特别要戴好防护眼镜，以防高压油泵破裂喷油伤眼。
4.2 高空作业，应张挂好安全网，设置平台防护栏。
构件与设备两端不许站人，不得在有压力的情况下旋转张拉工具的锣丝或油管接头。
4.3使用油泵不得超过额定油压，千斤顶不得超过规定张拉最大行程。
油泵和千斤顶的连接必须到位。
4.4电气应做到：接地良好、电源不裸露，不带电检修，检修工作由电工操作。
4.5张拉时要缓慢均匀加压，与操作人员保持联系，以免发生误差。
切筋时，应防止断筋飞出伤人。
切勿用电弧切割以免降低强度而发生意外。
4.6遵守工地甲方和总承包单位施工安全的有关规定
4.7在先张拉而后将喷嘴插入孔时，喷嘴后面的胶皮垫圈要压紧在孔洞上，胶皮管与灰浆泵连接牢固，才能开动灰浆泵，堵灌浆时操作人员应站在孔的侧面，以防灰浆喷出伤人。
5、施工质量
5.1 预应力筋及管道的埋设：管道偏差尺寸误差控制，长度方向±10mm，高度方向误差±5mm，锚垫板尺寸误差为±5mm。
5.2 预应力筋及孔道采用井字架固定，每隔300-500mm一道，锚垫板与波纹管垂直，波纹管接头采用胶带纸密封，保证接缝处严密不漏浆。
5.3 振捣时必须派人看护，不可触及波纹管，防止脱扣漏浆。
6、成品保护
6.1 杜绝在钢绞线、波纹管等预应力成品上电打火。
6.2 发现波纹管破损时及时胶带修补。
6.3 预应力材料堆放（钢绞线和波纹管）做好防雨水遮挡。
结束语
本工程实践表明：（1）有粘结预应力技术应用于建筑工程，增强了跨度混凝土梁和板的性能，提高了抗裂性能。
（2）采用了有粘结预应力，节省了工程后期的天花、人工等费用，使商住楼层高更灵活实用。
参考文献
[1]黄昕.某综合物流园预应力混凝土结构的施工[J].城市建设理论研究（电子版），2011．。
