现浇混凝土结构后张法无粘结预应力工程施工工艺标准

现浇梁板混凝土结构施工工艺标准1 基本规定1.1 现浇混凝土结构施工现场质量管理应有相应的技术标准、健全的质量管理体系、施工质量控制和质量验收制度。

混凝土结构施工应有施工项目的施工组织设计或施工方案并经过审查批准。

同时在施工前应进行详细的技术交度。

1.2 现浇结构工程根据单位工程划分若干检验批进行质量验收。

1.3 现浇混凝土结构验收应包含如下内容：（1）实物检查：1）对原材料的进场复检，应按进场的批次和产品的抽样检验规定执行。

2）对混凝土强度应按国家有关标准和《混凝土结构工程施工质量验收规范》规定的抽样检验方案执行。

结构构件的混凝土强度应按《混凝土强度检验评定标准》（GB 107）的规定分批进行检验评定。

评不定期结构构件的混凝土强度应采用标准试件的混凝土强度。

应按《普通混凝土力不性能试验方法标准》进行试验。

3）对《混凝土结构工程施工质量验收规范》中采用计数检验的项目，应按抽查总点数的合格点率进行检查。

4）对混凝土的实体进行观感质量检查。

（2）资料检查，包括原材料的产品合格证（中文质量合格证明文件、规格、型号及性能检测报告等）及进场复验报告、施工过程吕的自栓和交接检记录、抽样检验报告、见证检测报告、隐蔽工程验收记录等。

（3）对涉及混凝土结构安全的重要部位应进行结构实体检验。

结构褓一检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。

承担结构实体检验的试验室应具有的相应的资质。

1.4 现浇混凝土梁、板结构检验批合格质量应符合下列规定：（1）主控项目的质量经抽样检验合格；（2）一般项目的质量经抽样检验合格；当采用计数检验时，除有专站要求外，一般项目的合格点率应达到80%及以上，且不得有严重缺陷；（3）具有完整的施工操作依据和质量验收记录。

对验收合格的检验批，宜作出合格标志。

1.5 质量验收程序和组织应符合国家标准《建筑工程施工质量验收统一标准》（GB 50300—2001）的规定。

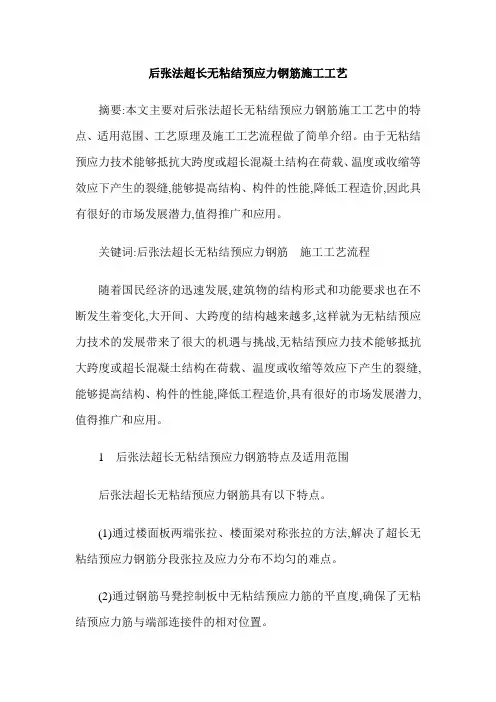

后张法超长无粘结预应力钢筋施工工艺摘要:本文主要对后张法超长无粘结预应力钢筋施工工艺中的特点、适用范围、工艺原理及施工工艺流程做了简单介绍。

由于无粘结预应力技术能够抵抗大跨度或超长混凝土结构在荷载、温度或收缩等效应下产生的裂缝,能够提高结构、构件的性能,降低工程造价,因此具有很好的市场发展潜力,值得推广和应用。

关键词:后张法超长无粘结预应力钢筋施工工艺流程随着国民经济的迅速发展,建筑物的结构形式和功能要求也在不断发生着变化,大开间、大跨度的结构越来越多,这样就为无粘结预应力技术的发展带来了很大的机遇与挑战,无粘结预应力技术能够抵抗大跨度或超长混凝土结构在荷载、温度或收缩等效应下产生的裂缝,能够提高结构、构件的性能,降低工程造价,具有很好的市场发展潜力,值得推广和应用。

1 后张法超长无粘结预应力钢筋特点及适用范围后张法超长无粘结预应力钢筋具有以下特点。

(1)通过楼面板两端张拉、楼面梁对称张拉的方法,解决了超长无粘结预应力钢筋分段张拉及应力分布不均匀的难点。

(2)通过钢筋马凳控制板中无粘结预应力筋的平直度,确保了无粘结预应力筋与端部连接件的相对位置。

(3)通过对电梯井张拉平台的改进,方便了无粘结预应力筋的张拉,节约了造价。

(4)工序少、施工质量易于控制、能够缩短工期7～10天。

(5)能够抵抗结构或构件在荷载、温度或收缩等效应下产生的裂缝,使超长结构可以不留伸缩缝。

(6)能够节约造价,与普通钢筋混凝土结构相比,可节约20%左右的混凝土和30%左右的纵筋钢材。

适用范围:后张法超长无粘结预应力钢筋适用于大跨度、大空间的房屋建筑工程的楼面及楼盖结构,基础底板、地下室墙板等需要抵抗裂缝产生的结构。

2 后张法超长无粘结预应力钢筋工艺原理按设计要求将无粘结预应力筋通长铺放在模板内,待混凝土达到强度要求后,利用无粘结筋与周围混凝土不粘结,在结构内可以纵向滑动的特性,对超长无粘结预应力筋进行两端张拉,在结构中建立统一的预压应力,张拉完毕,对预应力筋两端进行张拉锚固,以达到对结构产生预应力的效果。

现浇混凝土结构后张法无粘结预应力工程施工工艺标准1 基本规定1.1 后张法预应力工程的施工应由具有相应资质等级的预应力专业施工单位承担。

1.2预应力筋张拉机具及仪表，应定期维护和校验。

张拉设备应配套标定，标定后使用期限不应超过半年，并配套使用。

2 施工准备2.1 技术准备（1）预应力混凝土结构施工前，施工单位应根据设计图纸，编制说细的适合于工程的预应力施工力案。

（2）根据设计及施工方案的要求，选定预应力钢丝、钢绞线、锚具、预压板等。

（3）预应力筋、锚具等的验收及复验（4）预应力施工设备的检修、标定。

2.2 材料要求（1）无粘结预应力筋1）无粘结预应力筋是带有专用防防腐涂料层和外包层的预应力筋，有钢绞丝和钢丝束两种，其构造见图22.2.2。

常用无粘结筋的规格及技术性能见表22.2.2-1。

（本工艺标准提倡采用无粘结预应力钢绞线，不宜采用平行钢丝束无粘结筋）。

(a)(b)123AAAAA--A1、234图22.2.2 无粘结预应力筋的构造（a）无粘结钢绞线；（b）无粘结钢丝束1-钢绞线；2-平行钢丝；3-塑料护套；4-油脂常用无沾结筋规格及主要技术性能表22.2.2-12）制作无粘结预应力筋用的钢丝束、钢绞线必须符合国家标准《预应混凝土用钢丝》（GB/T5223）、《预应力混凝土用钢绞线》（GB/T5224）的规定。

检查数量：每60t为一批，每批抽取一线试件作为学性能检验。

检查方法：出厂合格证、出厂检验报告和进场复验报告。

3）无粘结预应力筋的涂料层采用专用防腐油脂，其性能应符合《无粘结预应力筋专用防腐润滑脂》（JG3007—1993）的规定，其塑料外套宜采用高密度聚乙烯，护套厚度应均匀，不得过松或过紧、破损。

检查数量：每60t为一批，每批抽取一组试件。

检验方法：产品合格证、出厂检验报告和进场复验报告。

注：当有工程经验时，并经观察认为质量有保证时，可不作油脂用量和护套厚度的进场复验。

4）无粘结预应力筋所用的纲绞线和钢丝不应有死弯，如有弯列时必须切断。

无粘结预应力筋施工工艺一、范围本工艺标准适用于北京地区8度抗震设防的后张无粘结预应力混凝土结构。

二、施工准备1、材料及主要机具1.1制作无粘结筋用的钢丝和钢绞线应符合国家标准的规定。

1.2无粘结筋的涂料层采用“专用建筑油脂”，其性能、产品质量指标应符合要求。

1.3无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190℃时，融熔指数为1.5～5范围内）。

1.4已制作完毕的无粘结筋成品的质量应符合要求。

无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。

钢丝应为通长，严禁有接头。

1.5无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合要求。

1.6配套张拉设备有油泵及千斤顶，其技术性能符合要求。

机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。

2、作业条件2.1张拉时混凝土强度达到设计要求，一般不低于设计强度的70%，有试验报告单。

2.2无粘结筋配制及钢筋加工完成。

2.3锚具已经检查验收。

2.4张拉设备已经过检定，机具已准备就绪。

2.5张拉部位的脚手架及防护栏搭设已完成，并经检查符合作业要求。

2.6已按设计提出的要求对无粘结筋的张拉顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量标准等进行了技术交底。

三、操作工艺1、工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处理2、检查修补无粘结筋：无粘结筋进场后，应及时核查筋的规格、尺寸和数量，逐根检查筋的外包裹层质量及端部配件，对配有甲锚钢丝束，应认真检查锚杯内外螺纹、镦头外形尺寸、漏镦现象等，并将定位连杆拧入锚杯内，拧入深度符合要求。

经检查无误后，可分类堆放。

对包裹层破损的无粘结筋，用塑料胶条修补。

3、端模预留孔位置：在张拉端帮模外侧，按施工图所注无粘结筋位置弹线、编号和钻孔。

配甲锚筋孔径为φ40，配乙锚筋孔径为φ30。

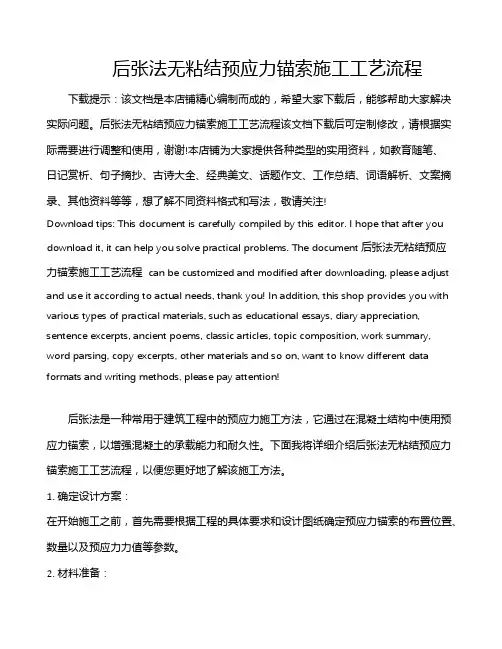

后张法无粘结预应力锚索施工工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

后张法无粘结预应力锚索施工工艺流程该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 后张法无粘结预应力锚索施工工艺流程 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary,word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!后张法是一种常用于建筑工程中的预应力施工方法，它通过在混凝土结构中使用预应力锚索，以增强混凝土的承载能力和耐久性。

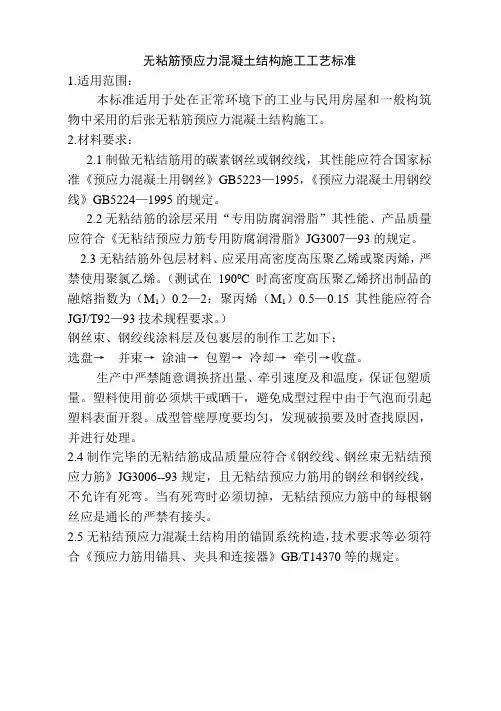

无粘筋预应力混凝土结构施工工艺标准1.适用范围：本标准适用于处在正常环境下的工业与民用房屋和一般构筑物中采用的后张无粘筋预应力混凝土结构施工。

2.材料要求：2.1制做无粘结筋用的碳素钢丝或钢绞线，其性能应符合国家标准《预应力混凝土用钢丝》GB5223—1995，《预应力混凝土用钢绞线》GB5224—1995的规定。

2.2无粘结筋的涂层采用“专用防腐润滑脂”其性能、产品质量应符合《无粘结预应力筋专用防腐润滑脂》JG3007—93的规定。

2.3无粘结筋外包层材料、应采用高密度高压聚乙烯或聚丙烯，严禁使用聚氯乙烯。

（测试在1900C时高密度高压聚乙烯挤出制品的融熔指数为（M1）0.2—2：聚丙烯（M1）0.5—0.15其性能应符合JGJ/T92—93技术规程要求。

）钢丝束、钢绞线涂料层及包裹层的制作工艺如下：选盘→并束→涂油→包塑→冷却→牵引→收盘。

生产中严禁随意调换挤出量、牵引速度及和温度，保证包塑质量。

塑料使用前必须烘干或晒干，避免成型过程中由于气泡而引起塑料表面开裂。

成型管壁厚度要均匀，发现破损要及时查找原因，并进行处理。

2.4制作完毕的无粘结筋成品质量应符合《钢绞线、钢丝束无粘结预应力筋》JG3006--93规定，且无粘结预应力筋用的钢丝和钢绞线，不允许有死弯。

当有死弯时必须切掉，无粘结预应力筋中的每根钢丝应是通长的严禁有接头。

2.5无粘结预应力混凝土结构用的锚固系统构造，技术要求等必须符合《预应力筋用锚具、夹具和连接器》GB/T14370等的规定。

2.5.1无粘结预应力筋用锚具可按（表1）选用（表1）2.5.2无粘结预应力筋必须采用Ⅰ类锚具。

在预应力筋强度等级已确定的条件下，锚具静载锚固性能应同时应符合下列要求2.5.3锚具的静载锚固性能，应由预应力筋锚具组装件静载试验测定锚具效率系数ηa 和达到实测极限拉力时的总应变 εapu 确定。

锚具的效率系数按下式计算：ηa =F apu /ηp ×F c apu ； F c apu =ƒptm ×A pm F apu -------预应力筋锚具组装件的实则极限拉力（kN ）；ηp -------预应力筋的效率系数,取0.97 ；F c apu -------预应力筋锚具组装件中各根预应力钢材计算极限拉力之和（kN ）；ƒptm --------由预应力钢材中抽取的试件的实测抗拉强度平均值；A pm --------由预应力钢材中抽取的试件的截面面积平均值；2.5.4预应力筋的效率系数ηp 应按下列规定取用：（1）对于重要的预应力混凝土结构中使用的锚具，应按国家现锚具类别锚具效率系数ηa 实测极限拉力时总应变εapu （％） Ⅰ≥0.95 ≥2.0行行业标准《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85----92附录计算确定。

一、后张法预应力混凝土连续箱梁施工（一）、施工工艺后张法预应力连续箱梁施工工艺框图见施工组织设计建议书（表5.4 预应力连续箱梁施工工艺流程图）。

（二）、立支架本立交枢纽六次跨越北绕城公路，施工不得中断交通，为此采用门式支架，净高4.5m，净宽8m。

在G、H匝道桥中及A、B、E、F跨皂河梁段采用军用制式器材：83式军用墩、64式军用梁；F 匝道桥、主线桥及北绕K25+319.98、北绕K25+739.612采用碗扣墙式支架，型钢横梁、纵梁。

其他非跨线支架采用碗扣式满堂支架形式。

1、军用墩、梁支架（1）、基础施工83式军用墩采用明挖扩大临时墩基础（150号片石混凝土）。

挖掘机挖土，翻斗车运土，人工配合清理，立模板，灌筑片石混凝土基础。

按军用墩要求每2m预埋1根钢柱的地脚螺栓4根，并视基础地基承载力情况，在基础中适当配置钢筋网片。

（2）、拼装支架用吊车配合人工拼装83式军用墩和64式拼装军用梁。

支架形式见图6-3-1。

军用墩的安装采用在地面将墩身中的一根立柱拼接到设计高度，然后用汽车吊一次性吊装。

64式军用梁采用单层式结构，其跨度具体根据桥梁各跨确定。

在地面按跨度拼装好，然后用汽车吊吊装，吊装时注意吊点的位置准确。

每孔支架架至下一跨的L/5处或设计规定的部位。

2、碗扣式支架（1）、地基加固种植土地段，用挖掘机及推土机挖除稻田地的淤泥50cm厚，人工配合推土机平整场地，用砂砾分层回填，每层厚度不超过25cm，用振动压路机进行分层碾压，碾压稳定后，观测无辙痕、无沉降，再用核子密度仪进行检则。

（2）、基础施工支撑柱承载力较大，而与地基接触面积小对地基要求较高，用片石混凝土基础或枕木扩大基础，按现场的地质情况及承载力的大小定；跨越绕城高速公路地段，直接利用原路面（施工时注意对路面的保护）。

在扩大基础上放支架底座并联成整体。

（3）、拼装支架碗扣墙式支架和碗扣式满堂支架按拼装图进行拼装，万能杆件的横向间距采用60～90cm，高度按每120cm布置横杆，并用斜拉杆将整个支架形式见图6-3-1。

后法预应力施工工艺后法可分为有粘结后法和无粘结后法一，有粘结后法：有粘结后法预应力的主要施工工序为：浇筑好混凝土构件，并在构件中预留孔道，待混凝土达到预期强度后（一般不低于混凝土设计强度的75%），将预应力钢筋穿人孔道；利用构件本身作为受力台座进行拉（一端锚固一端拉或两端同时拉），在拉预应力钢筋的同时，使混凝土受到预压。

拉完成后，在拉端用锚具将预应力筋锚住；最后在孔道灌浆使预应力钢筋和混凝土构成一个整体，形成有粘结后法预应力结构（图4-37）。

有粘结后法预应力施工不需要专门台座，便于在现场制作大型构件，适用于配直线及曲线预应力钢筋的构件。

但其施工工艺较复杂、锚具消耗量大、成本较高。

图4-37 有粘结后法工艺流程l—混凝土构件；2—预留孔道；3—预应力筋；4—拉千斤顶；5—锚具预应力控制在预应力混凝土在施工中引起预应力损失的原因很多，产生的时间也先后不一。

在进行预应力筋的应力计算与施工时，一般应考虑由下列因素引起的预应力损失，即：①锚具变形、预应力筋缩和分块拼装构件接缝压密引起的应力损失σi1 ；②预应力筋与孔道壁之间摩擦引起的应力损失σi2；③混凝土加热养护时，预应力筋和拉台座之间温差引起的应力损失σi3 ；④预应力筋松弛引起的应力损失σi4；⑤混凝土收缩和徐变引起的应力损失σi5；⑥环形结构中螺旋式预应力筋对混凝土的局部挤压引起的应力损失σi6；⑦混凝土弹性压缩引起的应力损失σi7。

后法施工中对以上第 2 、 3 、 4 、7 项预应力筋损失在拉时应予以注意。

（ 1 ）钢筋松弛引起的应力损失仍采用拉程序控制。

后法预应力筋的拉程序，与所采用的锚具种类有关，拉程序一般与先法相同。

（ 2 ）对配有多根预应力筋的构件，应分批、对称地进行拉。

对称拉是为避免拉时构件截面呈过大的偏心受压状态。

分批拉，要考虑后批预应力筋拉时产生的混凝土弹性压缩，会对先批拉的预应力筋的拉应力产生影响。

为此先批拉的预应力筋的拉应力应增加α E σ pc ：(4-12)式中 E s 一一预应力筋的弹性模量；E c 一一混凝土的弹性模量；σ pc 一一拉后批预应力筋时，对已拉的预应力筋重心处混凝土产生的法向应力；σ con 一一拉控制应力；σ l 1 一一预应力筋的第一批应力损失（包括锚具变形和摩擦损失）；A p 一一后批拉的预应力筋的截面积；A n 一一构件混凝土的净截面面积（包括构件钢筋的折算面积）。

1。

14 无粘结预应力施工工艺标准1 适用范围本工艺标准适用于工业与民用建筑现场后张法无粘结预应力混凝土结构工程施工。

2 施工准备 2。

1 材料2.1。

1 制作无粘结筋采用的钢丝和钢绞线应符合国家标准《预应力混凝土用钢丝》（GB/T5223—95)、《预应力混凝土用钢绞线》(GB/T5224—95）的规定.并通过专用设备涂包防腐润滑脂和塑料套管而构成的一种新型预应力筋。

2。

1。

2 无粘结筋用钢丝、钢绞线、不允许有死弯，有死弯必须切断.钢丝应为通长，严禁有接头。

2。

1。

3 无粘结筋钢材、涂料层、包裹层质量要求及检验方法见下表2。

1。

4 无粘结筋的锚固体系宜采用夹片式锚具和镦头式锚具. 2.1.4。

1 张拉端采用夹片式锚具时，可采用下列做法：（1)当锚具凸出混凝土表面时,其构造由锚环、夹片、承压板、螺旋筋组成见图1a ；（2）当锚具凹进混凝土表面时，其构造由锚环、夹片、承压板、塑料塞、螺旋筋、钩螺丝和螺母组成，见图1b 。

2.1.4.2夹片式锚具系统的固定端必须埋设在板或梁的混凝土中，可采用下列做法：（1)挤压锚具的构造由挤压锚具、承压板和螺旋筋组成见图2a.挤压锚具应将套筒等组装在钢绞线端部经专用设备挤压而成；（2）焊板夹片锚具的构造由夹片锚具、锚板与螺旋筋组成见图2b.该锚具应预先用开口式双缸千斤顶以预应力筋张拉力的0。

75倍预紧力将夹片锚具组装在预应力筋的端部;（3)压花锚具的构造由压花端及螺旋筋组成见图2c.2。

1。

4.3镦头锚具系统的张拉端和固定端可采用下列做法:（1）张拉端的构造由锚环、螺母、承压板、塑料保护套和螺旋筋组成见图3a 。

（2）固定端的构造由镦头锚板和螺旋筋组成见图3b.（b ）焊板夹片锚具（a ）挤压锚具图2 夹片式锚具系统构造1 － 夹片；2 － 锚环；3 － 承压板；4 － 螺旋筋；5 － 无粘结预应力筋；6 － 压花端（c ）压花锚具（b ）固定端图3 镦头锚具系统构造（a ）张拉端2。

后张法预应力施工工艺指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。

工艺简图先制作构件,并在构件体内按预应力筋的位置留出相应的孔道,待构件的混凝土强度达到规定的强度(通常不低于设计强度标准值的75%)后,在预留孔道中穿入预应力筋进行张拉,并利用锚具把张拉后的预应力筋锚固在构件的端部,依靠构件端部的锚具将预应力筋的预张拉力传给混凝土,使其产生预压应力;最后在孔道中灌入水泥浆,使预应力筋与混凝土构件形成整体.2)后张法①有粘结预应力混凝土先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其要紧张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称之有粘结预应力混凝土.有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,因此应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.②无粘结预应力混凝土其要紧张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或者套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.施工时跟普通混凝土一样,将钢筋放入设计位置能够直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.后张法施工应用的产品产品特点：l 流淌性好：出机浆体流淌度为18±4秒，30分钟后流淌度小于30秒；l 稳固性好：浆体不分层，不沉淀，形成稳固一体的流体；l 无收缩性能：浆体具有无收缩或者微膨胀的性能，与预应力孔道具有良好的粘结力；l 充盈度高：具有良好的充盈性能，能够完全充满整个孔道；l 强度高：具有很高的早期强度与后期强度，包含抗折强度与抗压强度，7天即可达到设计强度的70％以上；l 防腐性能：对预应力钢绞线具有防腐阻锈性能；l 耐久性：硬化后的浆体具有优异的抗冻融性能与抗氯离子渗透性能；l 施工方便性：在夏季高温条件与冬期低温条件下均可施工，具有良好的施工性能。

（建筑工程标准法规）预应力混凝土工程预应力后张法张拉施工工艺标准预应力混凝土工程预应力后张法张拉施工工艺标准1范围本工艺标准适用于壹般工业和民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。

2施工准备2.1材料及主要机具2.1.1预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书及复试方案。

冷拉Ⅱ、Ⅲ、Ⅳ级钢筋仍应有冷拉后的机械性能试验方案。

2.1.2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工及验收规范》（GB50204—92）的规定进行验收和组装件的静载试验。

2.1.3灌浆用的水泥不得低于425号，普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试方案单。

2.1.4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。

2.2作业条件2.2.1施加预应力的拉伸机已经过校验且有记录。

试车检查张拉机具和设备是否正常、可靠，如发现有异常情况，应修理好后才能使用灌浆机具准备就绪。

2.2.2混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。

构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，且经检查合格。

2.2.3锚夹具、连接器应准备齐全，且经过检查验收。

2.2.4预应力筋或预应力钢丝束已制作完毕。

2.2.5灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。

2.2.6张拉场地平整、畅，张拉的俩端有安全防护措施。

2.2.7已进行技术交底，且应将预应力筋的张拉吨位和相应的压力表指针读数、钢筋计算伸长值写于牌上，且挂于明显位置处，以便操作时观察掌握。

3操作工艺3.1工艺流程：检查构件（或块体）↓预应力筋制作→穿预应力筋↓锚具检验→安装锚具及张拉设备←张拉设备预检↓张拉↓孔道灌浆→制作水泥浆试↓起吊←压水泥浆试块3.2检查构件（或块体）：尤其要认真检查预应力筋的孔道。

本工程采用无粘结预应力技术，适用于反应堆厂房内安全壳、桥梁、高层建筑等结构，以提高结构整体性能和耐久性。

无粘结预应力施工具有施工方便、质量可靠、工期短等优点。

二、施工准备1. 材料准备：（1）无粘结预应力钢绞线：应符合国家标准《预应力混凝土钢绞线》（GB5224—85）的规定。

（2）无粘结筋的涂料层：采用专用建筑油脂，其性能、产品质量指标应符合湖南省标准局1983年6月6日发布，1983年7月1日试行无粘结预应力筋用润滑防锈脂技术条件的要求。

（3）无粘结筋包裹层材料：采用低密度高压聚乙烯，温度在190℃时，融熔指数为1.5～5范围内。

2. 机械设备准备：（1）无粘结预应力钢绞线穿束机、张拉机、锚具安装机等。

（2）混凝土搅拌机、振捣器、切割机等。

（3）安全防护用品：安全帽、安全带、防护眼镜等。

3. 施工人员准备：组织专业施工队伍，对施工人员进行技术交底和安全教育，确保施工人员掌握无粘结预应力施工工艺和安全操作规程。

三、施工工艺1. 施工流程：（1）模板工程：根据设计要求，进行模板安装和加固。

（2）钢筋工程：绑扎钢筋，确保钢筋位置准确。

（3）无粘结预应力钢绞线穿束：将无粘结预应力钢绞线穿入预留孔道，确保钢绞线位置准确。

（4）张拉：按照设计要求，进行无粘结预应力钢绞线张拉，确保张拉力达到设计要求。

（5）锚具安装：将锚具安装在张拉端，确保锚具与钢绞线连接牢固。

（6）混凝土浇筑：在无粘结预应力钢绞线张拉后，进行混凝土浇筑，确保混凝土密实。

（7）养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

2. 施工要点：（1）模板工程：模板应牢固、平整，确保混凝土成型质量。

（2）钢筋工程：钢筋绑扎应牢固，位置准确，确保结构整体性能。

（3）无粘结预应力钢绞线穿束：确保钢绞线位置准确，穿束过程中避免损伤钢绞线。

（4）张拉：张拉过程中，严格控制张拉力，确保达到设计要求。

（5）锚具安装：锚具与钢绞线连接牢固，确保锚具受力均匀。
