室分设计规范及原则方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz （E频段，原C频段），总计85MHz。

室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。

在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。

2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。

(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。

目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。

(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH 信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm 取定，对部分覆盖面积较小的场景可降低功率设计。

(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。

2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。

室内分布系统建设指导意见为做好新建室内分布系统建设管理，推进标准化建设，总部针对室内分布系统分场景建设及工程管理制定指导意见如下：一、项目实施范围各省分公司要聚焦重点室分场景承接电信运营企业的建设需求，承接范围应严格按照《关于2015年推进电信基础设施共建共享的实施意见》(工信部联通〔2014〕586号)中明确的室分建设场景，重点关注其中站点规模大、三家共享的项目。

1. 以地铁、机场、车站、码头等公共交通类重点场所、大型场馆、党政机关等建筑楼宇类重点场所的共享建设为重点，多业主共同使用的商住楼中城市地标性建筑、四星级以上宾馆酒店、甲级写字楼优先考虑。

2.大型商场（超市、聚类市场）、三甲医院、餐饮娱乐场所、高校校园、重要隧道等已确定三方均有建设需求或两家以上运营企业有建设需求，另一家有潜在共享需求的站点可考虑承接。

3.除以上场景外，其他场景一般不主动建设，如开发商(业主)提供配套资金，且满足三家共享需求，视具体情况考虑建设。

二、实施要求1. 分工界面：根据工信部和国资委[2014]586号文件，铁塔公司与各电信运营企业的分工界面以POI输入端口为界。

实际施工过程中，为便于统一协调，应与各电信运营企业就工程内容具体协商。

（1）信源、GPS及其连接器件、GPS馈线由各电信运营企业提供，铁塔公司统一组织实施。

信源至大楼外传输接入点的管道及光缆由电信运营企业自行负责。

（2）BBU与RRU之间的光纤、光缆可由铁塔公司代为布放，光纤、光缆及辅助材料由电信运营企业提供。

（3）地铁、高铁隧道内光缆、泄露电缆由铁塔公司统一规划、统一实施。

2. 造价控制：在保证设备、材料质量的前提下，严格控制无源室内分布系统建设成本，原则上新建单平米成本（不含信源）不超过现有三家电信运营企业共建的成本上限，室内分布系统双缆方案造价（含电源配套建设，不含机房、协调费和钢管等非常规材料费用）不超过总部现行指导价。

3. 覆盖需求：覆盖场强应满足《通信室内分布系统施工及验收规范》（中国铁塔〔2015〕10号)各项要求，并根据覆盖场强进行链路预算；对于各系统的信噪比和业务能力等指标，需配合各运营企业，结合室内外基站进行优化。

室内分布系统建设指导原则无线维护中心一、基本原则：建设室内分布系统是为了解决建筑物内部的信号盲区、弱覆盖区以及信号杂乱造成的通信质量差等问题，同时利用室内信源分担室内业务量改善网络拥塞。

从无线网络的整体看，室内分布系统定位为室外覆盖的延伸，对网络能力起补充增强作用。

因此无论从覆盖需求还是从投资方面考虑，既没有必要也不需要对所有的建筑物都通过室内分布系统实施全覆盖。

在站点选取上应关注以下三个方面：1、市场导向原则优先考虑人流量大、高话务场所，室内分布系统工程建设覆盖范围为三星级（含三星）以上的酒店；人员集中、知名度高的办公写字楼；大型展馆、娱乐餐饮场所；机场车站等交通枢纽楼及交易会场等重要公共场所；面积大、人流量大、经济情况好的商场、超市；覆盖地铁、隧道、地下商场、停车场等。

2、统一性原则室内分布系统建设应与室外网络统一规划，并与室外的网络优化相结合，实现整体网络性能的最优化。

在建设室内分布系统时要考虑室外信号的影响，同时也要考虑对室外干扰信号的抬升，避免与室外基站过多地切换，尽可能减少对室外基站造成的影响。

3、经济性原则室内分布系统工程的建设不仅要考虑提高网络质量和品牌形象，还要考虑投资效益，严格控制投资成本。

室内分布系统建设应依不同建筑物的重要性制定不同的服务等级，统筹安排，分轻重缓急，逐步分批建设。

二、覆盖功能定位：楼宇功能划分与业务覆盖需求：三、室内覆盖信源选取原则：主要以RRU和光纤直放站为主，部分纤路到达困难的可以考虑用无线直放站。

分布式基站RRU由于安装位置灵活，可以直接安装在最优位置，避免了长距离走线的功率损耗，并且能在分布系统设计中做到功率的最优分配，可以大大减少有源放大设备，降低分布系统的造价。

直放站信源安装方式接近分布式基站，具有同样的优点，但是一般直放站信源不建议在后级使用有源放大设备。

直放站信源在分布系统设计中同基站的最大区别是，由于直放站信源只是将室外宏站信号引入到室内进行补盲的覆盖，在分布系统设计中不用对室内外信号之间的切换、泄漏等问题进行考虑，天线点位和功率的设计更为灵活。

室内分布系统分场景建设原则室内分布系统是指在建筑物内部设计和布置无线网络设备，以实现无线信号的全覆盖和信号质量的优化。

室内分布系统的建设原则主要包括场景需求分析、合理规划设计、适当的设备选择、细致的安装和调试等。

下面是室内分布系统分场景建设的原则。

一、办公场所1.场景需求分析：对于大型办公楼，需分析楼层情况、公共区域和办公室、大会议室等具体区域的信号覆盖需求和容量需求，确定分布系统的规模。

2.合理规划设计：根据楼层平面图、建筑结构和电力线路等因素，合理规划无线设备的布局位置，确保信号全覆盖同时避免信号干扰。

3.适当的设备选择：选择适合办公场所的室内分布系统设备，考虑设备的信号覆盖范围、容量、功耗等因素，满足高密度区域的网络需求。

4.细致的安装和调试：确保设备的正确安装和调试，对设备位置、天线方向、功率等参数进行调整和优化，保证系统的稳定和优质的信号覆盖。

二、商场和超市1.场景需求分析：考虑商场和超市的大面积布局和复杂环境，对不同区域的信号覆盖需求进行细致分析，包括进出口、中庭、走廊、购物区域等。

2.合理规划设计：根据商场和超市的平面图和结构特点，合理规划无线设备的布局位置，确保不同区域的信号全覆盖，并对高流量区域进行容量规划。

3.适当的设备选择：选择具备较高串扰隔离能力和载波能力的设备，考虑设备的信号穿透能力，满足大面积覆盖和高密度用户需求。

4.细致的安装和调试：由于商场和超市人流较多，安装和调试时需尽可能避免对顾客的干扰，安装设备时注意保护设备和配套线缆，尽量在非高峰时段进行调试。

三、医院和学校1.场景需求分析：医院和学校有很多房间和楼层，对信号覆盖和容量需求较大，在场景需求分析时需考虑覆盖不同楼层、病房和教室的需求。

2.合理规划设计：根据医院和学校的平面图和楼层规划，确定无线设备的位置，确保信号在不同楼层和病房、教室的全覆盖，在中央节点设置容量较大的设备。

3.适当的设备选择：选择支持多天线技术和高容量的设备，满足医院和学校大面积覆盖和高密度用户的需求。

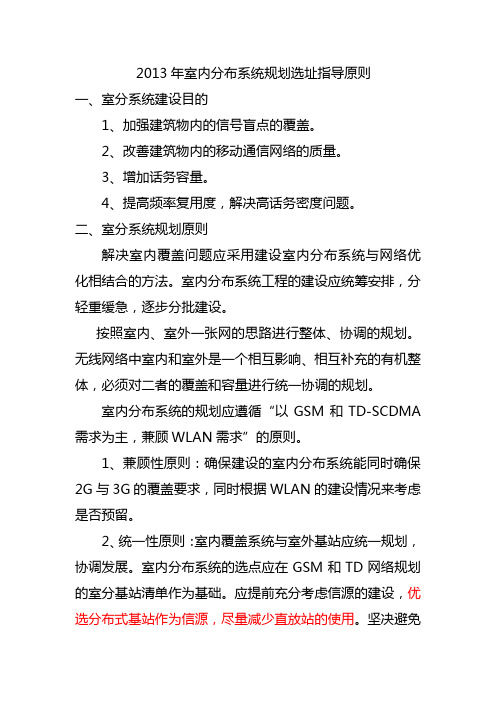

2013年室内分布系统规划选址指导原则一、室分系统建设目的1、加强建筑物内的信号盲点的覆盖。

2、改善建筑物内的移动通信网络的质量。

3、增加话务容量。

4、提高频率复用度，解决高话务密度问题。

二、室分系统规划原则解决室内覆盖问题应采用建设室内分布系统与网络优化相结合的方法。

室内分布系统工程的建设应统筹安排，分轻重缓急，逐步分批建设。

按照室内、室外一张网的思路进行整体、协调的规划。

无线网络中室内和室外是一个相互影响、相互补充的有机整体，必须对二者的覆盖和容量进行统一协调的规划。

室内分布系统的规划应遵循“以GSM和TD-SCDMA 需求为主，兼顾WLAN需求”的原则。

1、兼顾性原则：确保建设的室内分布系统能同时确保2G与3G的覆盖要求，同时根据WLAN的建设情况来考虑是否预留。

2、统一性原则：室内覆盖系统与室外基站应统一规划，协调发展。

室内分布系统的选点应在GSM和TD网络规划的室分基站清单作为基础。

应提前充分考虑信源的建设，优选分布式基站作为信源，尽量减少直放站的使用。

坚决避免室分系统建设完成，但没有信源馈入的情况发生。

3、差异性原则：室内覆盖系统的建设应根据各地市区域经济、业务发展的不均衡情况以及各地市移动通信市场竞争情况，以用户满意度为衡量标准；针对不同地区，确定不同的质量目标，选取差异化的建设及选址策略。

4、经济性原则：室内覆盖系统的建设应根据覆盖需求和投资效益，在成本和质量寻求最佳平衡点。

三、室分系统站址选择根据集团公司下发的建设指导意见：“对无法利用室外基站信号达到室内良好覆盖的有价值的公共场所，以及对数据业务需求较大的公共场所，应安排室内覆盖建设。

”总体上室内覆盖点的确定应满足以下两个条件之一：一是该室内场所本身为话务需求热点，按照“对业务热点就近设站”的原则应建设室内基站予以吸收话务；二是该室内场所与室外环境相对较封闭（穿透损耗较大），为避免对网络链路预算规划带来较大的影响应实施室内覆盖；室内分布系统工程的选址必须紧密结合市场、服务于客户。

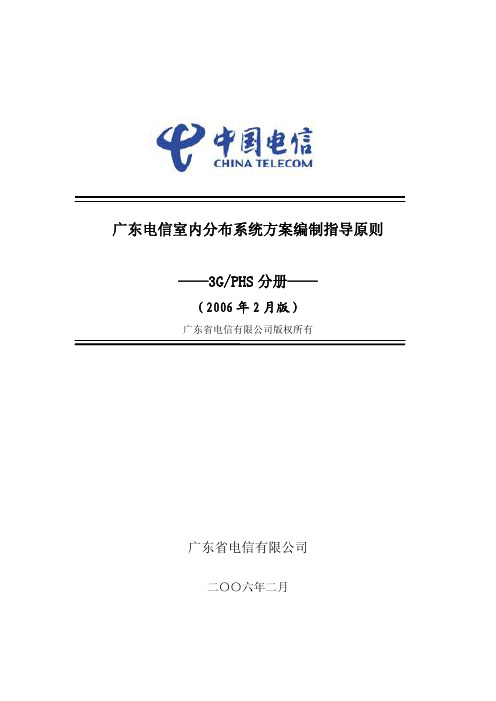

广东电信室内分布系统方案编制指导原则——3G/PHS分册——（2006年2月版）广东省电信有限公司版权所有广东省电信有限公司二〇〇六年二月前 言根据企业发展需要，广东省电信有限公司对《广东电信室内分布系统方案编制指导原则》进行了修订。

本次修订主要是进一步完善了WCDMA室内分布方案方案编制技术要求，同时对原有PHS室内分布方案编制要求进行了细化。

本技术规范中：-必须：表示该条目是要求必须，违反这样的要求是原则性错误。

-不允许（不可以）：表示该条目绝对禁止。

-应当（建议）：表示在某些特定条件下存在忽视该条目的理由，但是忽视或违反该条目时必须仔细衡量。

-不应当（不建议）：表示在某些特定条件下存在所描述行为可接受或有效的理由，但实现该行为时必须仔细衡量。

-可以：表示该条目确实可选，但该条目的存在会提高设备的功能/性能比较的指标值。

本规范由广东省电信有限公司提出并归口。

若信息产业部、中国电信等机构对室内分布系统建设颁布了新的技术规范，广东省电信有限公司保留对本技术规范的解析权和修改权。

广东省电信有限公司研究院、广东省电信有限公司微波局通信局为本次规范的起草做了大量的工作，广州、深圳、东莞、佛山等分公司、广东省电信规划设计院参予了规范的讨论工作，在此一并致谢。

目录1概述 (3)2参照标准 (3)3选点原则 (4)3.1总体原则 (4)3.2选点目标 (4)3.3选点优先级 (5)3.4覆盖区域的划分 (6)4总体方案编制原则 (7)5方案编制目标 (7)5.13G方案编制目标 (7)5.2PHS方案编制目标 (7)5.3WLAN方案编制目标 (8)6方案编制流程 (8)6.1初步选点 (9)6.2选点初勘 (9)6.2.1初勘前准备 (9)6.2.2初勘内容 (10)6.3站点评估 (10)6.4集成商勘测 (11)6.4.1勘测前准备 (11)6.4.2勘测内容 (12)6.4.3勘测输出结果 (13)6.5模拟测试 (14)6.6方案编制 (15)6.7方案审核 (16)7注意事项 (16)7.1信源及分布方式选取 (16)7.2信号源应用原则 (17)7.2.13G信号源应用原则 (17)7.2.2PHS信号源应用原则 (18)7.3直放站与干放应用原则 (19)7.3.13G直放站的应用原则 (19)7.3.23G干放应用原则 (19)7.3.3PHS干放应用原则 (20)7.4无源器件应用原则 (20)7.5天线布放方式 (21)7.6链路预算 (22)7.6.1下行覆盖 (22)7.6.2上行噪声 (23)7.7信号外泄与干扰控制 (24)7.8频率方案 (25)7.8.13G室内频率方案 (25)7.8.2PHS室内频率方案 (25)7.9系统兼容性要求 (26)7.9.1PHS与WCDMA系统间干扰 (26)7.9.2合路器插损 (27)7.9.3系统结构 (27)8其它考虑因素 (29)9原有无线市话室内分布系统工程改造原则 (29)9.1改造原则 (29)9.2合路方式 (30)9.3无源器件的更换 (32)9.4馈线的改造 (32)9.5电梯覆盖八木天线的改造 (33)附件1现场勘测报告模板 (34)附件2 方案审核要点 (36)附件3 缩略语 (43)附件4 常用图例 (44)1概述《广东电信室内分布系统方案编制指导原则》包括3G/PHS分册以及3G/cdma1900分册。

室内分布系统设计及审核指导原则室内分布系统是为了满足建筑物内各个区域的无线通信需求而设计的系统。

它涉及到设备的选择、布局、连接以及信号的传播与接收等方面。

设计一个高效可靠的室内分布系统需要考虑多个因素，以下是一些设计及审核的指导原则。

1.需求分析：在设计室内分布系统之前，需要先进行详细的需求分析，包括通信频率、覆盖范围、用户数量、容量要求等。

只有全面了解用户的需求，才能对系统的设计进行合理规划。

2.尽量避免干扰：在室内设计系统时，应尽量避免与其它无线设备的干扰。

例如，将Wi-Fi设备与蜂窝网络的设备隔离开来，避免互相干扰。

此外，还需避免电器设备和金属障碍物对无线信号的干扰。

3.合理选择设备：在设计室内分布系统时，设备的选择非常重要。

需要综合考虑设备的特性、性能和成本等因素。

例如，选择具有扩展性和可调节功率的设备，以适应不同区域的需求。

4.合理布局天线：天线的布局是室内分布系统设计中最重要的因素之一、需要合理选择天线位置，并进行合理的定向设计。

例如，在高楼大厦中，可以选择将天线安装在楼顶或楼层中央位置，以实现更好的信号覆盖。

5.网络连接和传输：室内分布系统需要与外部网络进行连接，因此，在设计系统时需要规划网络连接和传输方案。

考虑到带宽和容量要求，需要设计合理的网络架构，确保高速稳定的数据传输。

6.信号覆盖测试与优化：设计室内分布系统完成后，需要进行信号覆盖测试与优化。

通过使用专业的测试仪器进行信号强度、干扰等方面的测试，根据测试结果对系统进行优化，以满足用户的通信需求。

7.保证系统的可靠性和安全性：在设计室内分布系统时，还需要特别关注系统的可靠性和安全性。

合理选择可靠性高的设备和系统组件，进行备份和冗余以确保系统的稳定性。

同时，确保系统的安全，防止未授权访问和攻击。

在进行室内分布系统设计及审核时，以上原则应当贯穿整个过程。

设计师和审核人员需要全面考虑用户需求、设备选择、布局、连接、信号优化等方面，确保设计的系统能够满足用户的通信需求，具有高效可靠的性能。
