教学楼室内分布系统设计方案
河北师范大学汇华学院09级通信工程第二教学楼CDMA室分系统方案河北师范大学职业技术学院09级通信工程专业河北师大职业技术学院公教楼E座CDMA室内分布系统设计方案河北师范大学汇华学院09级通信工程第二教学楼CDMA室分系统方案建设单位：河北师范大学职业技术学院09级通信工程专业2012年6 月目录一．工程站点概述 (3)1. 自然环境描述及建设理由 (3)2. 设计目标 (3)3. 站点位置及周围基站分布图 (3)二. 现场电磁环境测试分析 (4)1. 现场测试描述 (4)2. CDMA网络测试扫描图及统计分析（CDMA工程适用） (4)3. 测试结论 (16)三. 本方案说明 (16)1. 容量分析 (16)2. 覆盖区域描述 (17)3. 有源设备使用 (17)4. 边缘场强预测 (17)5. 分区及切换带的设置 (18)6. 泄漏及渗透控制 (18)7. 室分有源设备网管 (19)四. 设备安装说明 (19)五. 工程规模和工程预算(以当期招标合同为准) (202)六. 电磁辐射防护 (21)七. 附图 (23)2. 系统原理图： (23)3. 设备安装平面图 (25)一．工程站点概述本方案为中国电信河北省2011年CDMA网室内覆盖工程，河北师范大学公教楼E 座室内覆盖分布系统设计方案。
1.自然环境描述河北师范大学公教楼E座位于石家庄市东南部，石家庄市裕华区南二环东路20号，其的人流数量适中，话务量中等。
该大楼共6层，本期工程对1-6层进行全覆盖；总覆盖面积约12000平方米。
2.设计目标本工程解决河北师范大学公教楼E座CDMA覆盖；改善CDMA网的网络覆盖质量。
本工程主要覆盖总覆盖面积约12000平方米。
3.站点位置及周围基站分布图河北师范大学职业技术学院公教楼E座位于石家庄市东南部，石家庄市裕华区南二环东路20号二.现场电磁环境测试分析1.现场测试描述表3 测试说明2.河北师范大学职业技术学院公教楼E座一楼CDMA网络测试扫描图及统计分析（CDMA工程适用）1、Ec/Io测试图2 一楼Ec/Io测试2、RXAGC测试图3 一楼RXAGC测试3、TXAGC测试图4 一楼TXAGC测试4、FFER测试图5 一楼FFER测试3.河北师范大学职业技术学院公教楼E座二楼CDMA网络测试扫描图及统计分析（CDMA工程适用）1、Ec/Io测试图6 二楼Ec/Io测试2、RXAGC测试图7 二楼RXAGC测试3、TXAGC测试图8 二楼TXAGC测试4、FFER测试图9 二楼FFER测试4.河北师范大学职业技术学院公教楼E座三楼CDMA网络测试扫描图及统计分析（CDMA工程适用）1、Ec/Io测试图10 三楼Ec/Io测试2、RXAGC测试图11 三楼RXAGC测试3、TXAGC测试图12 三楼TXAGC测试4、FFER测试图13 三楼FFER测试5.河北师范大学职业技术学院公教楼E座四楼CDMA网络测试扫描图及统计分析（CDMA工程适用）1、Ec/Io测试图14 四楼Ec/Io测试2、RXAGC测试图15 四楼RXAGC测试3、TXAGC测试图16 四楼TXAGC测试4、FFER测试图17 四楼FFER测试6.河北师范大学职业技术学院公教楼E座五楼CDMA网络测试扫描图及统计分析（CDMA工程适用）1、Ec/Io测试2、RXAGC测试3、TXAGC测试4、FFER测试7.河北师范大学职业技术学院公教楼E座六楼CDMA网络测试扫描图及统计分析（CDMA工程适用）1、Ec/Io测试2、RXAGC测试3、TXAGC测试5、FFER测试8.测试结论1、通过现场勘测得知，河北师范大学职业技术学院公教楼E座楼体信号屏蔽较差，致使楼内部分区域，楼层内信号不能满足正常通话的要求。
室内分布系统设计方案
室内分布系统设计方案第一节概念室内分布系统，也被称为室内覆盖系统（IDS）。
此方案用于改善建筑物内用户组的移动通信环境，已被广泛应用，近年来在移动通信运营商。
室内覆盖系统是利用移动基站信号通过室内分布系统均匀地分布在房间的每一个角落，从而确保室内面积有一个理想的信号覆盖范围，提高网络覆盖率，达到良好通话质量的目的的[1]。
室内分布系统主要由以下部分组成 : 信号源、分布系统两部分组成，如图 1.1 所示。
图 1.1 室内分布系统的组成第二节室内分布系统简介一、室内分布系统的分类根据传输介质的不同，分布系统可分为电分布系统和光纤分布系统。
根据使用器件的不同，电分布系统又可分为无源分布系统、有源分布系统和泄漏电缆分布系统。
一）电分布系统通过馈线和功率分配器的信号源发送到天线，该信号通过天线又被发送到室内每个地方，根据信号衰减的程度时，可以增加干线放大器。
室内分布系统主要由信号、干线放大器和无源器件，没有功率放大为无源分布系统，有功率放大的为有源分布。
无源电分布系统：无源电分布系统除信号源外，主要由耦合器、功率分配器、合路器、衰减器、负载、泄漏电缆、室内天线、馈线等无源器件组成。
无源室内分布系统由于信号功率不经过放大，信号源提供的功率有限，同时考虑到上行信号的传播，有效服务范围不可能无限大，一般可以覆盖十几层楼，建筑面积在8000〜10000m2 左右。
有源电分布系统：在服务区域较大的情况下，为了弥补分布系统中信号功率的衰减，保证末端天线口的功率，在必要的位置需进行功率放大，加装干线放大器或使用有源天线、变频器等有源器件增加功率。
干线放大器造成噪音，干线放大器的多级级联形成累积噪音影响系统的通信质量，所以在设计中一般不使用干线放大器的级联。
干线放大器的补偿功率损耗是有限的，该系统可以实现的覆盖范围但还是有限制功率和上行链路的信号损失。
泄漏电缆分布系统 : 泄漏电缆分布系统是电分布系统的一种特殊形式，它将所提取的信源信号通过耦合器、功分器等无源器件进行分路后，送入泄漏电缆中。
室内分布系统设计方案
(1)
(2)
电梯覆盖建议采用对数 周期天线专项覆盖。当电梯 和电梯厅采用不同扇区进行 覆盖时，需要实现两者的覆 盖相互有所交叠，以保证正 常切换；
6 天线类型选 取及布局原则
天线布局
(3)
(4)
(5)
天线间距
天线应该尽量考虑安装在办公室和酒 店的房间内，对于办公室和酒店房间面积 不大的情况下，可以隔一间布放天线，走 道内的天线相应应该控制间距在15-20米； 对于办公室和酒店房内无法布放天线的情 况，走道内布放天线应该控制间隔为15米 左右；（殊场合如华天，通程等五星酒店 要求天线布放到每个房间的地方） 电梯天线覆盖:每天线至少覆盖3层。
2011年中国移动通信 年中国移动通信
室内覆盖方案设计规范
京信通信 湖南BD湖南BD-技术部 BD 2012年 2012年2月
提纲
一、说明 二、总体设计要求
六、特殊场景方案设计要求 七、室内信号外泄及室外信号内侵控制 八、BBU,RRU编号规范 编号规范 九、关于WLAN 关于 十、设计文档及图纸要求
四、设备器件配置规范
(1). 尽量减少干放的使用 (2). 干放严禁串联使用，3G系统中也尽量避免直放站再接干放的方式。 (3). 干放额定功率应考虑输出功率需求和业务功率预留 WCDMA干放的输出功率按照满功率预留7dB计算， 如10W，满功率输出是40dBm,预留7dB后为33dBm,则做链路预算 时按照33dBm计算功率输出。 在多载波区域内，WCDMA干放需要分别额外考虑 10log(N)dB的 功率预留（其中 N 为后期扩容后达到的载波个数）。 GSM干放的输出功率按照满功率预留3dB计算，即10W,仍按照 40dBm输出计算。（联通） 电信10W干放就按34dBm，5W干放就按31dBm，最多可带5台干 放，剩余部分可采取光纤直放站进行覆盖。 （电信） 移动现已不选用干放

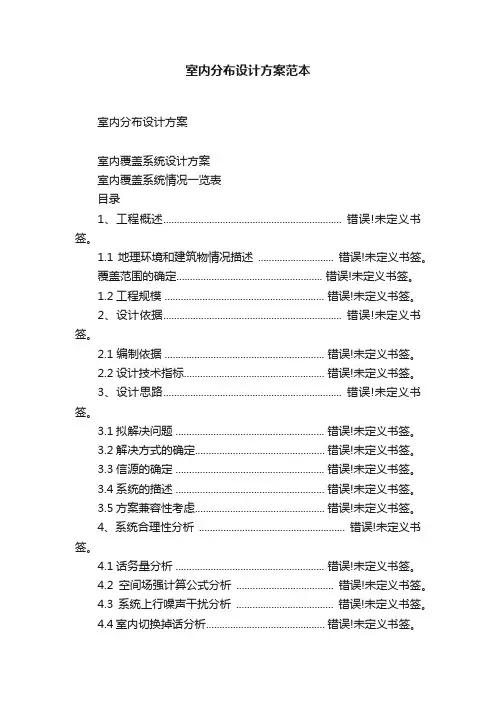

室内分布设计方案范本
室内分布设计方案范本室内分布设计方案室内覆盖系统设计方案室内覆盖系统情况一览表目录1、工程概述.................................................................. 错误!未定义书签。
1.1地理环境和建筑物情况描述 ............................ 错误!未定义书签。
覆盖范围的确定...................................................... 错误!未定义书签。
1.2工程规模 ........................................................... 错误!未定义书签。
2、设计依据.................................................................. 错误!未定义书签。
2.1 编制依据 ........................................................... 错误!未定义书签。
2.2 设计技术指标.................................................... 错误!未定义书签。
3、设计思路.................................................................. 错误!未定义书签。
3.1拟解决问题 ....................................................... 错误!未定义书签。
3.2解决方式的确定................................................ 错误!未定义书签。
3.3信源的确定 ....................................................... 错误!未定义书签。

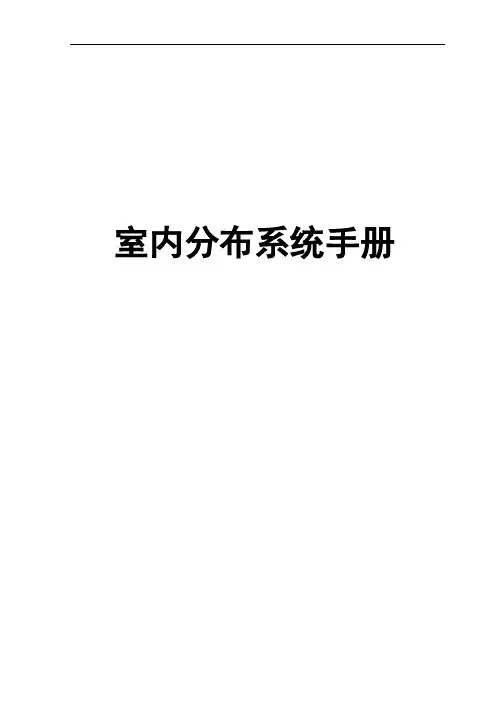

室内分布系统手册
室内分布系统手册目录1.室内分布系统知识 (4)1.1. 什么是室内分布系统？ (4)1.2. 图例 (4)1.3. 进行室内分布系统建设的直接理由 (5)1.4. 什么地区需要室内分布？ (5)1.5. 室内分布系统组成 (5)1.6. 信号分布的基本方式 (6)1.7. 实现室内分布的三种技术方案比较： (7)1.8. 直放站的应用场合主要有以下几种： (7)1.9. 使用微蜂窝和直放站的比较： (8)1.10. 室内分布工程图例 (8)2 分布系统工程师工作流程规范2．1分布系统工程师工作流程规范 (10)2. 1.1目的 (10)2. 1.2工程师工作职责； (10)2．1.3室内分布系统工程工作流程 (10)2．1.4工程勘测 (12)2．1.4．1覆盖要求确认 (12)2．1.4．2覆盖信源确认 (12)2．1.4．3分布方式确认 (12)2．1.4．4工程勘测具体内容 (12)2．1. 4．4．1 现场勘测要求 (12)2．1. 4．4．2工程勘测内容 (12)2．1. 4．4．3勘察阶段测试内容 (13)2．1. 4．4工程勘测纪要 (15)2．1. 5工程设计方案 (16)2．1. 5．1中国运营商GSM网络技术性能要求 (16)2．1. 5．2 GSM系统设计目标 (17)2．1. 5．3 CDMA系统设计目标 (18)2．1. 5．4设计原则 (18)2．1. 5．5设计文件格式和内容表述要求(见附录:移动通信大楼设计方案) 19 2．1. 5．6设计文件的其他要求 (19)2. 2 分布系统开通测试 (22)2. 3．1室内覆盖主机（干线放大器）安装要求 (30)2 .3．2外部电缆连接 (30)2 . 3．3附件安装 (30)2 .3．4电源 (31)2. 3．5室内分布系统天线安装 (31)2 .3．5．1天线固定 (31)2. 3．5．2天线位置 (31)2 .3．6直放站室外天线安装 (31)2 .3．6．1天线的指向和俯仰角 (31)2 .3．6．2天线的支撑件 (31)2 . 3．6．3室外馈线 (32)2 .3．6．4室外接地 (32)2 .3．6．5馈线接地 (32)2 . 3．6．6避雷针 (32)2 .3．7室内射频电缆布放 (32)2 .3．8 电源线和地线连接 (33)2 .3．9标签 (34)103. 附录部分3. 1直放站的调试 (37)3. 2 NOKIA手机工程模式的说明书 (43)3. 3 SAGEM OT260手机工程模式的说明书 (57)1.室内分布系统知识1.1.什么是室内分布系统？1.1.1.室内分布是针对室内用户群、用于改善建筑物内移动通信环境的一种的解决方案，近几年在全国各地的移动通信运营商中得到了广泛应用。
室内分布系统设计方法PPT文档共44页
室内分布系统设计方法
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
44
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
44

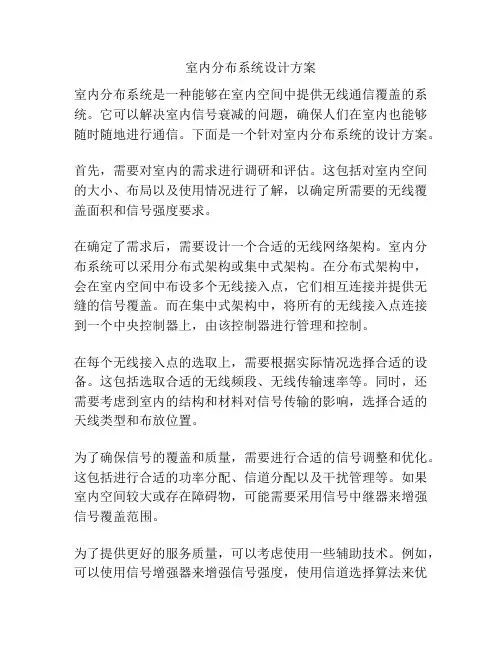

室内分布系统设计方案
室内分布系统设计方案室内分布系统是一种能够在室内空间中提供无线通信覆盖的系统。
它可以解决室内信号衰减的问题，确保人们在室内也能够随时随地进行通信。
下面是一个针对室内分布系统的设计方案。
首先，需要对室内的需求进行调研和评估。
这包括对室内空间的大小、布局以及使用情况进行了解，以确定所需要的无线覆盖面积和信号强度要求。
在确定了需求后，需要设计一个合适的无线网络架构。
室内分布系统可以采用分布式架构或集中式架构。
在分布式架构中，会在室内空间中布设多个无线接入点，它们相互连接并提供无缝的信号覆盖。
而在集中式架构中，将所有的无线接入点连接到一个中央控制器上，由该控制器进行管理和控制。
在每个无线接入点的选取上，需要根据实际情况选择合适的设备。
这包括选取合适的无线频段、无线传输速率等。
同时，还需要考虑到室内的结构和材料对信号传输的影响，选择合适的天线类型和布放位置。
为了确保信号的覆盖和质量，需要进行合适的信号调整和优化。
这包括进行合适的功率分配、信道分配以及干扰管理等。
如果室内空间较大或存在障碍物，可能需要采用信号中继器来增强信号覆盖范围。
为了提供更好的服务质量，可以考虑使用一些辅助技术。
例如，可以使用信号增强器来增强信号强度，使用信道选择算法来优化信道资源的利用，使用隔离技术来减少信号之间的干扰。
最后，为了保证系统的稳定和可靠性，需要进行系统的监控和维护。
可以使用网络管理系统来对系统进行监控，及时发现并解决问题。
同时，还需要进行定期的系统巡检和维护，确保系统的正常运行。
总结起来，室内分布系统的设计方案包括对室内需求的调研和评估、无线网络架构的设计、无线接入点和天线的选取、信号调整和优化、辅助技术的使用以及系统的监控和维护。
通过合理的设计和优化，可以确保室内分布系统能够提供稳定、高质量的无线通信服务。
室内分布系统设计方法
类，LTE试验网拟要点覆盖其中7类；
类型
类型细分 LTE规模试验
• 能够代表经典旳 物业类型，例如 办公楼、宾馆酒 店、开放型场馆 、封闭式场馆、 机场航站楼等场 景
商用建筑
写字楼 办公楼
酒店 营业厅
商场
5A写字楼 政府办公楼
4星以上 旗舰店
• 能够体现不同旳 话务和数据业务 特点，例如会展 中心、大型体育 场馆等场景
信道带宽 (MHz)
RB个数
1.4 3 5 10 15 20 6 15 25 50 75 100
措施一：由目旳边沿速率估算覆 盖半径
•规划措施
•根据系统覆盖速率目旳，并拟定边沿顾 客带宽及调制编码方式等配置，经过仿 真取得相应旳解调门限，计算系统发射 机一定旳功率配置下可覆盖旳区域距离
•应用场景
•TD-LTE独立新建时进行旳覆盖规划
• 原则上配置为O1， 载波带宽为20MHz； • 需要尤其考虑规避 邻区干扰旳场景可按照 2个10M频点异频组网 方式配置，以便规避同 频干扰 。 • 采用DL:UL为2:2旳 时隙配置
容量目的
▪ 在室内单小区20MHz组 网，支持MIMO情况下 ，要求单小区平均吞吐 量满足 DL30Mbps/UL8M。
插损=0dB
7米
在TD-LTE与WLAN隔离30M带宽旳室内组网情况下，规避TD-LTE基站与WLAN 终端之间旳干扰所需要旳隔离度约为81dB，当LTE室分损耗为33dB时，理 论计算旳隔离距离约为3米；
▪ 因为TD-LTE终端上行有功控能力，只有当TD-LTE终端位于TD-LTE小区边 沿，且TD-LTE终端又恰好位于WLAN小区旳中心且距离WLAN AP较近时， TD-LTE终端对WLAN基站才会有明显旳干扰，此时隔离度为86dB，即59米 (WLAN有17dB室分损耗)或者250米(WLAN无室分损耗)。
浅谈室内分布系统方案设计ppt课件
7
室内分布系统的信号 源－直放站
直放站分为宽带直放站和选频直放站，同样可以作为室内 分布的信号源，有以下特点：
1. 安装容易，无需专用机房。 2. 不能提供新的业务信道，无法增加话务容量。 3. 不同的型号有不同的输出功率，可以灵活的作为不同 分布系统的信号源。 4. 需要接收其它的基站信号，对原有基站会有一定的影 响，施主天线的位置安装需要经过多方考虑才能决定。 5. 重发信号的质量相对较差，但是有必要的情况下也可 以经过放大覆盖更多的区域；对于直放站工程的验收标准要求 话音质量小于等于3即可，而对于微蜂窝和宏蜂窝的信号源要 求话音质量小于等于2。
浅谈室内分布 系统方案设计
1
目录
室内分布系统概述 关于室内分布系统的信号源 室内分布系统中使用的设备和器材 室内分布系统中天线的布放原则和信号计算 灵活多样的分布系统应用 多系统共存的室内分布系统
2
关于室内分布系统
江苏移动的室内分布系统建设已经进行了七年，在此 时期建设了大量的工程，室内覆盖作为网络优化和延伸的 一部分，为中国移动打造精品网络作出了卓越贡献。
不规则的建筑则 不能光看天线的覆盖 面积，因为此类建筑 的结构比较复杂，例 如左侧的建筑，如果 光比较覆盖面积，那 么按照每个天线覆盖 20米半径的圆的话， 则只要一个天线就可 以，但是实际上明显 不可以，对于此类建 筑应该适当增加天线 密度，并提高天线输 出信号强度，当然也 导致了工程造价的增 加。
3
室内分布系统的信号 源－微蜂窝
理论上来说，所有型号的基站都可以作为室内分布系 统的信号源，在分布系统开始建设的初期，使用最多的是 微蜂窝，众所周知，微蜂窝作为室内分布的信号源有以下 好处：
1. 安装容易，无需专用机房 2. 可以提供二个载频，共计16个信道 3. 信号纯净，可以经过放大对较大区域进行覆盖。 4. 频率规划好以后，对室外或其它基站不会有影响。 5. 本身有一定的信号输出，可以直接覆盖一定区域
室内分布系统的信号 源－直放站
直放站分为宽带直放站和选频直放站，同样可以作为室内 分布的信号源，有以下特点：
1. 安装容易，无需专用机房。 2. 不能提供新的业务信道，无法增加话务容量。 3. 不同的型号有不同的输出功率，可以灵活的作为不同 分布系统的信号源。 4. 需要接收其它的基站信号，对原有基站会有一定的影 响，施主天线的位置安装需要经过多方考虑才能决定。 5. 重发信号的质量相对较差，但是有必要的情况下也可 以经过放大覆盖更多的区域；对于直放站工程的验收标准要求 话音质量小于等于3即可，而对于微蜂窝和宏蜂窝的信号源要 求话音质量小于等于2。
浅谈室内分布 系统方案设计
1
目录
室内分布系统概述 关于室内分布系统的信号源 室内分布系统中使用的设备和器材 室内分布系统中天线的布放原则和信号计算 灵活多样的分布系统应用 多系统共存的室内分布系统
2
关于室内分布系统
江苏移动的室内分布系统建设已经进行了七年，在此 时期建设了大量的工程，室内覆盖作为网络优化和延伸的 一部分，为中国移动打造精品网络作出了卓越贡献。
不规则的建筑则 不能光看天线的覆盖 面积，因为此类建筑 的结构比较复杂，例 如左侧的建筑，如果 光比较覆盖面积，那 么按照每个天线覆盖 20米半径的圆的话， 则只要一个天线就可 以，但是实际上明显 不可以，对于此类建 筑应该适当增加天线 密度，并提高天线输 出信号强度，当然也 导致了工程造价的增 加。
3
室内分布系统的信号 源－微蜂窝
理论上来说，所有型号的基站都可以作为室内分布系 统的信号源，在分布系统开始建设的初期，使用最多的是 微蜂窝，众所周知，微蜂窝作为室内分布的信号源有以下 好处：
1. 安装容易，无需专用机房 2. 可以提供二个载频，共计16个信道 3. 信号纯净，可以经过放大对较大区域进行覆盖。 4. 频率规划好以后，对室外或其它基站不会有影响。 5. 本身有一定的信号输出，可以直接覆盖一定区域
室内分布系统设计
同频道干扰保护比为: C/I12dB(BCCH，考虑GPRS信道)； C/I9dB(TCH)； 200KHz邻频道干扰保护比: C/I-9dB； 400KHz邻频道(相邻第二频道)干扰保护比为: C/I-41dB；
2020/7/4
10
设计指标
5. 信号泄露 小区内新建基站：在距小区外墙10-15米处覆盖系统场强应在-
2020/7/4
11
设计内容
1. 项目概况 覆盖目标:住宅小区、新建大型建筑、办公楼、宾馆、公寓、车
站、机场、商场、体育馆、购物中心、隧道地铁等。 覆盖区域：一般分为全覆盖、部分区域覆盖、电梯和地下室专
项覆盖。 覆盖的网络：一般分为单网、双网合路、和多系统合路。 信号源：新建微蜂窝、新建宏蜂窝、直放站。
核心网侧
基站控制器 信号源
分布系统
室内(小区)覆盖系统组成示意图
2020/7/4
3
系统组成
分布式天馈系统由有源放大设备 (干线放大器、光端机等)、缆 线、功分器、耦合器、室内天线等设备组成。
S/C
信号
源
S/C
S/C 干放
S/C
光主机 S/C
光纤
S/C
光远端
S/C
天线
分布系统示意图
2020/7/4
4
2020/7/4
12
设计内容
2. 前期准备 1. 室内覆盖： 取得建筑平面图纸，了解楼层情况，包括外观、层数、功能、面 积、高度等； 判断墙体与内部隔断结构； 了解不同区域的吊顶结构，确定天线安装的可行性； 电梯位置及运行区间(特别注意观光电梯）； 了解弱点井位置，如无可以考虑使用其他井道； 了解机房位置。
26.7dBm 26.7dBm
2020/7/4
10
设计指标
5. 信号泄露 小区内新建基站：在距小区外墙10-15米处覆盖系统场强应在-
2020/7/4
11
设计内容
1. 项目概况 覆盖目标:住宅小区、新建大型建筑、办公楼、宾馆、公寓、车
站、机场、商场、体育馆、购物中心、隧道地铁等。 覆盖区域：一般分为全覆盖、部分区域覆盖、电梯和地下室专
项覆盖。 覆盖的网络：一般分为单网、双网合路、和多系统合路。 信号源：新建微蜂窝、新建宏蜂窝、直放站。
核心网侧
基站控制器 信号源
分布系统
室内(小区)覆盖系统组成示意图
2020/7/4
3
系统组成
分布式天馈系统由有源放大设备 (干线放大器、光端机等)、缆 线、功分器、耦合器、室内天线等设备组成。
S/C
信号
源
S/C
S/C 干放
S/C
光主机 S/C
光纤
S/C
光远端
S/C
天线
分布系统示意图
2020/7/4
4
2020/7/4
12
设计内容
2. 前期准备 1. 室内覆盖： 取得建筑平面图纸，了解楼层情况，包括外观、层数、功能、面 积、高度等； 判断墙体与内部隔断结构； 了解不同区域的吊顶结构，确定天线安装的可行性； 电梯位置及运行区间(特别注意观光电梯）； 了解弱点井位置，如无可以考虑使用其他井道； 了解机房位置。
26.7dBm 26.7dBm
室内分布系统讲义(共58张PPT)
3
合路器 个输入和一个输出端口，用于分布系统的收发共用射频链路中的节
点连接
将功率平均分配到各个分路上去的无源器件，具有一个输入和两个
4
功分器 或多个输出端口， 用于分布系统链路分支时的节点连接，工程上
常用到二功分器和三功分器两种器件
5
负载 用于分布系统延伸链路中的分支节点或检测点口的终结
6
衰减器
具有不同的衰减量值的无源器件，用于分布系统延伸链路尾端与天 线辐射输出的额定覆盖功率电平的适配
2）在中间楼层，由于来自周围不同基站信号的重叠，产 生乒乓效应， 频繁切换，甚至掉话，严重影响了 的正常使用；
3）在建筑物的高层，由于受基站天线的高度限制，无法正常 覆盖，也是移动通信的盲区。
4）另外，在有些建筑物内，虽然 能够正常通话，但是 用户密度大，基站信道拥挤， 上线困难。
9 第9页，共58页。
5、室内分布系统的应用场景
1）室内盲区
新建大型建筑、停车场、办公楼、宾馆、公寓、电梯 间等。 2）话务量高的大型室内场所
车站、机场、商场、体育馆、购物中心等，增加微蜂 窝建立分层结构。
3）发生频繁切换的室内场所 高层建筑的顶部，收到多个基站的功率近似的信号。
10
第10页，共58页。
一
室分分布系统结构
三 传输介质 随着网络结构越来越复杂和庞大，单纯依靠室内覆盖系统本身的优化来提高室内覆盖系统的质量和话务吸纳能力，已经难以达到理想的
效果。 3m软跳线、直通头、 衰减器 （2）电缆走道的组装应平直，无明显扭曲和歪斜，横铁安装位置应满足电缆下线和做弯要求，横铁排列均匀。 用于多系统共存环境条件下独立系统上行或下行单链路分布的收或发隔离及带外杂散抑制 频率范围： O—3 GHz (4)电缆走道与墙壁或机柜应保持平行。 馈线尽量避免与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰。 室分系统的优化流程立足于发现问题、分析问题、制订方案、实施、评估并改进、最终解决问题并总结经验。 在这种情况下，通过无线参数调整， 达到室内外协同优化无疑是室分优化的最佳选择。 不能增加容量，容易引入干扰
室内分布系统设计演示文稿
车站、机场、商场、体育馆、购物中心等，增加微蜂窝建立分层结构。
• 发生频繁切换的室内场所
高层建筑的顶部，收到多个基站的功率近似的信号。
华信邮电咨询设计研究院有限公司
第8页，共63页。
课程内容
第一章 室内分布系统概述 第二章 室内分布系统结构
第三章 设备及器件介绍 第四章 室内分布设计
华信邮电咨询设计研究院有限公司
室内分布系统的建设，可以较为全面地改善建筑物内的通话质量，提高移 动电话接通率，为通话占比较高的室内环境提供优质的网络服务。
基站覆盖 直放站覆盖
•实现室内覆盖的2种方案： 室外射频辐射型室内覆盖系统解决方案，包括基
站和直放站 建设室内分布系统（DAS），将移动网络信号引
接到建筑物室内分布网络
室内覆盖
用户对3G高速数据业务服务的期望值的提升
用户通话行为的转变
用户分布的转变，70％业务发生在室内 存在与原有网络的比较，在现有网络覆盖比较完善而言，要求3G同样有 完善的覆盖。
华信邮电咨询设计研究院有限公司
第7页，共63页。
室内覆盖系统应该场景
新建大型建筑、停车场、办公楼、宾馆和公寓等。 • 话务量高的大型室内场所
耗传输线相连接并当作其负载时，该传输线中驻波电压的最大值与最
小值之比。
方向性 Directional coupler directivity
耦合端口与隔离端口信号强度的差值。方向性越大说明输入 端口与隔离端口的隔离越好。
方向性D＝10log（P2/P3） 隔离度I＝10log（P1/P3）
华信邮电咨询设计研究院有限公司
第9页，共63页。
组成部分
组成单元包括：
1)信号源：基站发射的信号 2)室内天线：实现无线射频信号 的辐射收发
• 发生频繁切换的室内场所
高层建筑的顶部，收到多个基站的功率近似的信号。
华信邮电咨询设计研究院有限公司
第8页，共63页。
课程内容
第一章 室内分布系统概述 第二章 室内分布系统结构
第三章 设备及器件介绍 第四章 室内分布设计
华信邮电咨询设计研究院有限公司
室内分布系统的建设，可以较为全面地改善建筑物内的通话质量，提高移 动电话接通率，为通话占比较高的室内环境提供优质的网络服务。
基站覆盖 直放站覆盖
•实现室内覆盖的2种方案： 室外射频辐射型室内覆盖系统解决方案，包括基
站和直放站 建设室内分布系统（DAS），将移动网络信号引
接到建筑物室内分布网络
室内覆盖
用户对3G高速数据业务服务的期望值的提升
用户通话行为的转变
用户分布的转变，70％业务发生在室内 存在与原有网络的比较，在现有网络覆盖比较完善而言，要求3G同样有 完善的覆盖。
华信邮电咨询设计研究院有限公司
第7页，共63页。
室内覆盖系统应该场景
新建大型建筑、停车场、办公楼、宾馆和公寓等。 • 话务量高的大型室内场所
耗传输线相连接并当作其负载时，该传输线中驻波电压的最大值与最
小值之比。
方向性 Directional coupler directivity
耦合端口与隔离端口信号强度的差值。方向性越大说明输入 端口与隔离端口的隔离越好。
方向性D＝10log（P2/P3） 隔离度I＝10log（P1/P3）
华信邮电咨询设计研究院有限公司
第9页，共63页。
组成部分
组成单元包括：
1)信号源：基站发射的信号 2)室内天线：实现无线射频信号 的辐射收发
室内分布系统设计指导书(最终版)概要
