复杂直流电路戴维宁定理专题1.利用戴维南定理求解如题83图中的电流I。

（1）断开待求支路,则开路电压U O＝V；(5分)（2）等效电阻R O＝Ω；（4分）（3）电流I＝ A。

（3分）题83图83．如图如示，试求：（1）用电源模型的等效变换求ab支路电流I；（6分，要有解题过程）（2）电压源端电压U；（3分）（3）3A恒流源的功率（2分），判断它是电源还是负载（1分）。

第83题图84．(12分)如题84图所示，试分析计算：(1)断开R，利用戴维南定理求有源二端网络的等效电压源模型。

(6分)(2)若a、b两端接上负载R，则R可获得最大功率是多少?(3分)(3)若负载R两端并接一个4μF的电容C，则C储存的电场能量是多少?(3分)第84题图解：(1)利用戴维南定理求解过程：第一步，开路电压U ab=_____V。

第二步，将题84图电路除源，画出无源二端网络如下：则无源二端网络的等效电阻R ab=____Ω.第三步，画出题84图的等效电路如下：(2)负载R L可获得最大功率的计算如下：(3)电容C储存的电场能量的计算如下：84.有源二端网络如图(a)所示，试分析计算：(1)利用戴维南定理求其等效电压源。

(8分)(2)若a、b两端接如图（b）所示电路图，则R L可获得的最大功率是多少?(4分)解：(1)利用戴维南定理求解过程：第一步，开路电压U ab=_____V。

（3分）第二步，将图（a）电路除源，画出无源二端网络如下：（2分）则无源二端网络的等效电阻R ab=____Ω.（1分）第三步，画出图（a）的等效电路如下：（2分）(2)如图（b）所示，负载R L可获得最大功率的计算如下：（4分）84、如题84（a）图所示电路中，用戴维宁定理求6Ω电阻中的电流I的大小，并计算30V 电压源的功率Pus，并说明是吸收功率还是产生功率。

解：第一步：将待求之路和3A电流源一起移开后如题84（b）图所示，求有源线性二端网络的开路电压U ab= V。

第3章 线性电路的基本定理 57

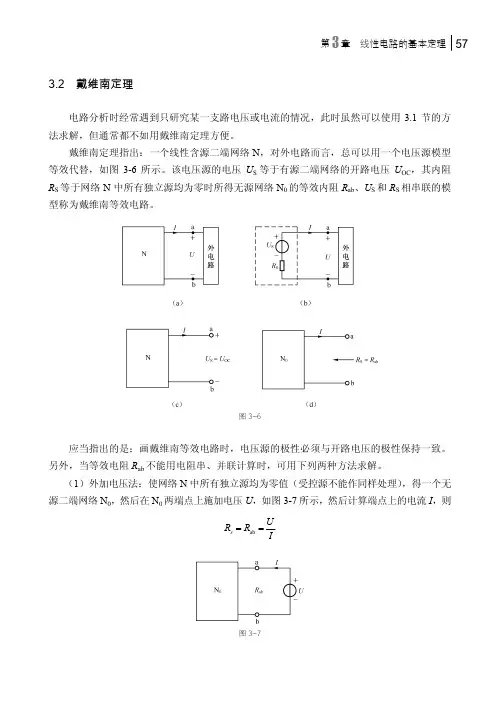

3.2 戴维南定理
电路分析时经常遇到只研究某一支路电压或电流的情况，此时虽然可以使用3.1节的方法求解，但通常都不如用戴维南定理方便。

戴维南定理指出：一个线性含源二端网络N ，对外电路而言，总可以用一个电压源模型等效代替，如图3-6所示。

该电压源的电压U S 等于有源二端网络的开路电压U OC ，其内阻R S 等于网络N 中所有独立源均为零时所得无源网络N 0的等效内阻R ab 、U S 和R S 相串联的模型称为戴维南等效电路。

图3-6
应当指出的是：画戴维南等效电路时，电压源的极性必须与开路电压的极性保持一致。

另外，当等效电阻R ab 不能用电阻串、并联计算时，可用下列两种方法求解。

（1）外加电压法：使网络N 中所有独立源均为零值（受控源不能作同样处理），得一个无源二端网络N 0，然后在N 0两端点上施加电压U ，如图3-7所示，然后计算端点上的电流I ，则 ab s U R R I ==
图3-7。

戴维南定理测试题
例题1.电路如图所示，(1)用戴维南定理求I；(2)求3A电流源的功率。

例题2.电路和各元件参数如图所示，试求
(1)当RL=3时，电流I为1A，求此时的US的值；
(2)当RL为何值时可获得最大功率，此时获得的最大功率Pmax为多少；
(3)当电压源US调至何值时，RL两端的电压始终为零且与RL的值无关。

例题3.如图所示电路中，当开关打在2位置时，电流表读数为2A，当开关打在1位置时，电流表读数为1A，试求：
(1)ab虚线左侧部分电路的等效电源参数；
(2)电流源IS2的电流为多少？
(3)要使开光打在1位置时，电流表读数为0，电流源IS2的电流为多少？
例题4.电路如图所示，(1)用戴维南定理求电流I1；(2)计算电阻R4消耗的功率；(3)求恒流源IS的功率。

例题5.开关S置位置1时电压表读数为4V，求开关S置位置2时电压表的读数。

例题6.将图(a)所示电路等效成图(b)所示的电压源。

要求
(1)计算等效电压源的Uou，Rab；
(2)若在ab之间接入一个电流表，计算电流表读数(不考虑电流表内阻对电路的影响)；
(3)若在ab之间接入一个电阻R，当R获得最大功率时，计算R的值和最大功率Pmax。

例题7.电路如图(a)所示。

已知图(b)所示电路中，电流表的读数是2A；图(c)(d)所示电路中的电流I1、I2分别是0.5A和1A。

求
(1)A部分电路的等效电源参数Uso、Ro的值；
(2)R和Is的值；
(3)图(a)电路中5欧姆电阻的功率。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载戴维南定理例题地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第四章电路定理重点：1、叠加定理2、戴维南定理和诺顿定理难点：1、熟练地运用叠加定理、戴维南定理和诺顿定理分析计算电路。

2、掌握特勒根定理和互易定理，理解这两个定理在路分析中的意义。

4-1 叠加定理网络图论与矩阵论、计算方法等构成电路的计算机辅助分析的基础。

其中网络图论主要讨论电路分析中的拓扑规律性，从而便于电路方程的列写。

4.1.1 几个概念线性电路——Linear circuit由线性元件和独立源组成的电路称为线性电路。

2．激励与响应——excitation and response在电路中，独立源为电路的输入，对电路起着“激励”的作用，而其他元件的电压与电流只是激励引起的“响应”。

3．齐次性和可加性——homogeneity property and additivity property“齐次性”又称“比例性”，即激励增大K倍，响应也增大K倍；“可加性”意为激励的和产生的响应等于激励分别产生的响应的和。

“线性”的含义即包含了齐次性和可加性。

齐次性：可加性：4.1.2 叠加定理1．定理内容在线性电阻电路中，任一支路电流（电压）都是电路中各个独立电源单独作用时在该支路产生的电流（电压）之叠加。

此处的“线性电阻电路”，可以包含线性电阻、独立源和线性受控源等元件。

2．定理的应用方法将电路中的各个独立源分别单独列出，此时其他的电源置零——独立电压源用短路线代替，独立电流源用开路代替——分别求取出各独立源单独作用时产生的电流或电压。

计算时，电路中的电阻、受控源元件及其联接结构不变。

4.1.3 关于定理的说明只适用于线性电路进行叠加时，除去独立源外的所有元件，包含独立源的内阻都不能改变。
