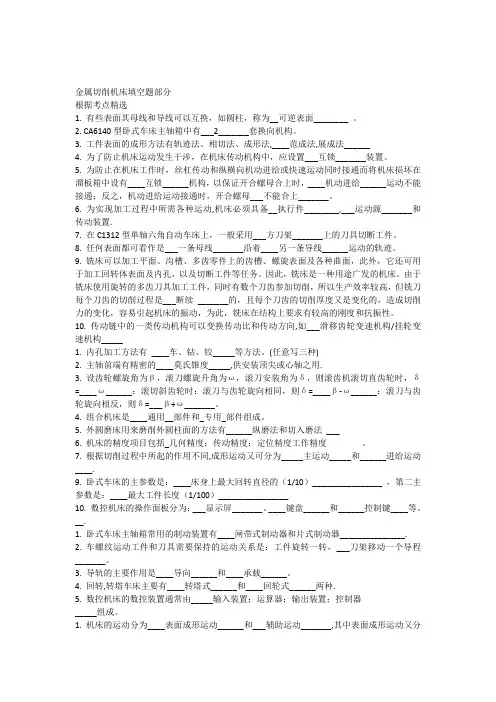

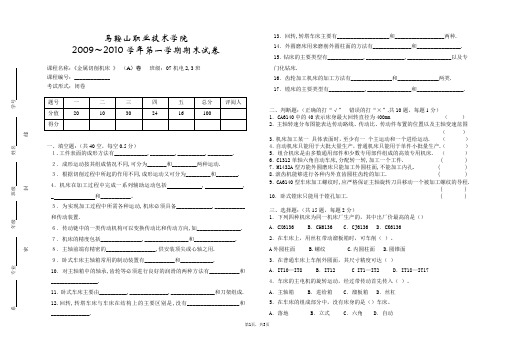

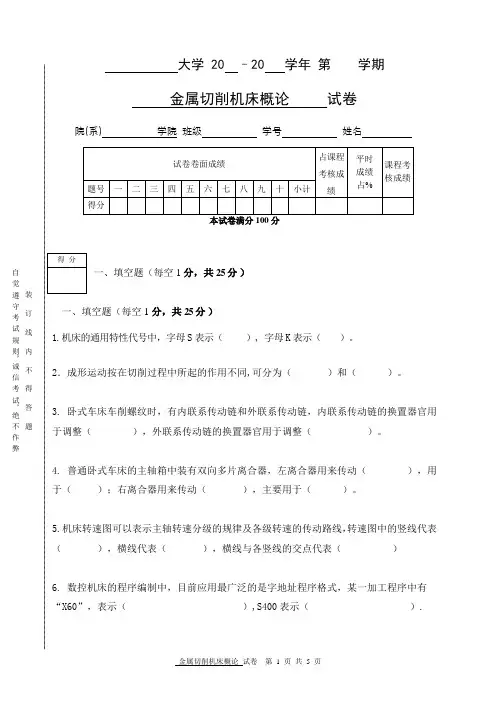

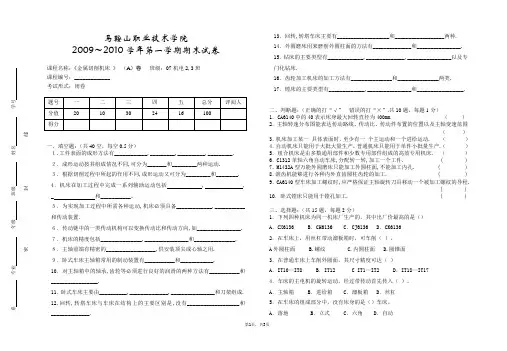

马鞍山职业技术学院2009～2010学年第一学期期末试卷课程名称：《金属切削机床 》 （A ）卷 班级：07机电2,3班课程编号：_____________ 考试形式：闭卷题号 一 二 三 四 五 总分 评阅人 分值 20 10 30 24 16 100 得分一、填空题：（共40空，每空0.5分）１.工件表面的成形方法有____________,_________,__________,_________. ２．成形运动按其组成情况不同,可分为_______和_________两种运动. ３．根据切削过程中所起的作用不同,成形运动又可分为_________和________. 4．机床在加工过程中完成一系列辅助运动包括 , , _ 和___________。
５．为实现加工过程中所需各种运动,机床必须具备_____________,___________和传动装置.６．传动链中的一类传动机构可以变换传动比和传动方向,如________________. ７．机床的精度包括_______________,________________和_______________. ８．主轴前端有精密的__________________,供安装顶尖或心轴之用. ９．卧式车床主轴箱常用的制动装置有___________和____________.10．对主轴箱中的轴承,齿轮等必须进行良好的润滑的两种方法有___________和_________________.11．卧式车床主要由__________,______________,________________和刀架组成. 12.回转,转塔车床与车床在结构上的主要区别是,没有___________________和______________.13．回转,转塔车床主要有___________________和__________________两种. 14．外圆磨床用来磨削外圆柱面的方法有______________和________________. 15．钻床的主要类型有_____________,______________,________________以及专门化钻床.16．齿轮加工机床的加工方法有_______________和_______________两类. 17．镗床的主要类型有_____________,________________和_________________.二、判断题：（正确的打“√” 错误的打“×”.共10题，每题1分）1．CA6140中的40表示床身最大回转直径为400mm （ ） 2．主轴转速分布图能表达传动路线、传动比、传动件布置的位置以及主轴变速范围（ ）3．机床加工某一 具体表面时，至少有一 个主运动和一个进给运动. （ ） 4．自动机床只能用于大批大量生产，普通机床只能用于单件小批量生产.（ ） 5．组合机床是由多数通用部件和少数专用部件组成的高效专用机床. （ ） 6．C1312单轴六角自动车床,分配转一转,加工一个工件. ( ) 7．M1432A 型万能外圆磨床只能加工外圆柱面,不能加工内孔. ( ) 8．滚齿机能够进行各种内外直齿圆柱齿轮的加工. ( ) 9．CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程.( )10．卧式镗床只能用于镗孔加工. ( )三、选择题：（共15题，每题2分）1．下列四种机床为同一机床厂生产的，其中出厂价最高的是（） A ．CX6136 B ．CH6136 C ．CJ6136 D ．CK6136 2．在车床上，用丝杠带动溜板箱时，可车削（ ）。
金属切削机床练习试卷8(题后含答案及解析) 题型有：1. 单项选择题 2. 多项选择题单项选择题共30题，每题1分。
每题的备选项中，只有l个最符合题意。
1．用非金属的磨具或磨料加工工件各种表面的机床称为( )。
A．磨床B．车床C．钻床D．刨床正确答案：A 涉及知识点：金属切削机床2．工件经过一般(普通)磨削后的精度可达IT6,表面粗糙度Ra为( )。
A．0.8~0.2μmB．0.8~0.1μmC．0.1~1.0μmD．1.0μm正确答案：A 涉及知识点：金属切削机床3．外圆磨床的主参数为( )。
A．最大磨削直径B．最小磨削直径C．工作台面宽度D．主轴长度正确答案：A 涉及知识点：金属切削机床4．电火花加工是直接利用( )对零件进行加工的一种方法。
A．电能B．电化学能C．光能D．声能正确答案：A 涉及知识点：金属切削机床5．( )是利用工具作超声频振动,冲击磨料进行撞击和抛磨工件,从而达到加工的目的。
A．超声波加工B．电能加工C．热处理加工D．激光加工正确答案：A 涉及知识点：金属切削机床6．超声电源将( )的交流电变为15~30kHz的高频振荡(超声波)电源,供给超声波换能器。
A．50HzB．60HzC．70HzD．80Hz正确答案：A 涉及知识点：金属切削机床7．激光加工是通过一系列装置,把激光聚集成一个极小的光斑(直径只有几微米到几十微米),由于区域小,从而可获得108~1010W/mm2的能量密度,其温度可达( )。
A．5000℃B．50000℃C．10000℃D．100000℃正确答案：C 涉及知识点：金属切削机床8．预先设计和制造的、独立的部件,在组成组合机床时又能互相通用的部件叫做( )。
A．通用部件B．普通部件C．专用部件D．精度部件正确答案：A 涉及知识点：金属切削机床9．一台组合机床中通常通用部件和标准部件占( )。
A．50%B．50%~60%C．60%D．70%~80%正确答案：D 涉及知识点：金属切削机床多项选择题共10题，每题2分。

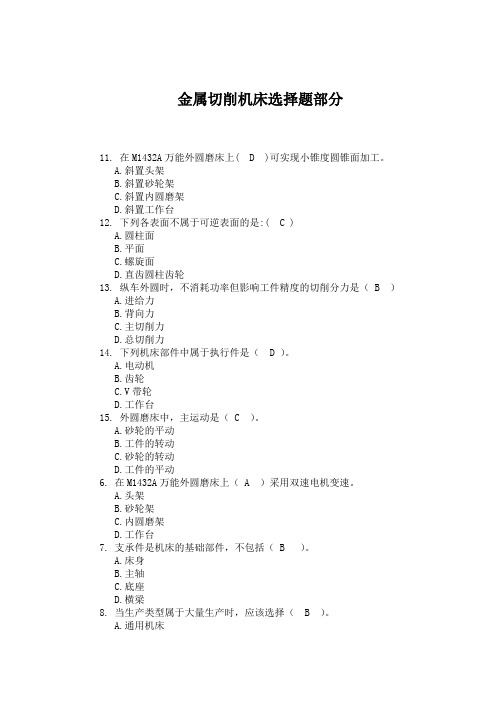

金属切削机床选择题部分11. 在M1432A万能外圆磨床上( D )可实现小锥度圆锥面加工。
A.斜置头架B.斜置砂轮架C.斜置内圆磨架D.斜置工作台12. 下列各表面不属于可逆表面的是:( C )A.圆柱面B.平面C.螺旋面D.直齿圆柱齿轮13. 纵车外圆时，不消耗功率但影响工件精度的切削分力是（ B ）A.进给力B.背向力C.主切削力D.总切削力14. 下列机床部件中属于执行件是（ D ）。
A.电动机B.齿轮C.V带轮D.工作台15. 外圆磨床中，主运动是（ C ）。
A.砂轮的平动B.工件的转动C.砂轮的转动D.工件的平动6. 在M1432A万能外圆磨床上（ A ）采用双速电机变速。
A.头架B.砂轮架C.内圆磨架D.工作台7. 支承件是机床的基础部件，不包括（ B ）。
A.床身B.主轴C.底座D.横梁8. 当生产类型属于大量生产时，应该选择（ B ）。
A.通用机床B.专用机床C.组合机床D.9. 为消除一般机床主轴箱体铸件的内应力，应采用（ C ）A.正火B.调质C.时效D.表面热处理10. Y3150E型滚齿机不能加工（ C ）。
A.直齿圆柱齿轮B.斜齿圆柱齿轮C.内齿轮D.蜗轮11. 按照机床在使用中的通用程度分类，CA6140属于（ B ）A.专门化机床B.通用机床C.专用机床D.12. 牛头刨床的主参数是（ B ）A.最大刨削宽度B.最大刨削长度C.工作台工作面宽度D.工作台工作面长度13. 下列机床部件中属于执行件是（ D ）。
A.电动机B.齿轮C.V带轮D.工作台14. CA6140型车床主轴可获得（ B ）级正转转速。
A.30B.24C.20D.1815. 根据我国机床型号编制方法，最大磨削直径为①320毫米、经过第一次重大改进的高精度万能外圆磨床的型号为（ A ）A.MG1432AB.M1432AC.MG432D.MA143211. 下列哪种机床属于专门化机床:( B )A.卧式车床B.凸轮轴车床C.万能外圆磨床D.摇臂钻床12. 切削过程中的主运动有（ A ）个。
金属切削机床练习试卷1(题后含答案及解析) 题型有：1. 单项选择题单项选择题共30题，每题1分。
每题的备选项中，只有l个最符合题意。
1．( )是形成机床切削速度或消耗主要动力的工作运动。
A．主运动B．从运动C．旋转运动D．直线运动正确答案：A解析：主运动是形成机床切削速度或消耗主要动力的工作运动。
如车削工件时，工件的旋转；钻削、铣削和磨削时，刀具的旋转；牛头刨床刨削时，刀具的直线运动。
知识模块：金属切削机床2．在( )自动生产线中，一个工位因故停止工作，上下工位仍可继续工作。
A．柔性B．刚性C．弹性D．塑性正确答案：A解析：本题考核点是柔性自动生产线的特点。
知识模块：金属切削机床3．下列各项中，不属于坐标镗床按总体布局分类的是( )。
A．立式坐标镗床B．单柱式坐标镗床C．双柱式坐标镗床D．卧式坐标镗床正确答案：A解析：坐标镗床按总体布局不同可分为单柱式坐标镗床、双柱式坐标镗床和卧式坐标镗床，不包括立式坐标镗床。
知识模块：金属切削机床4．下列机床中，主运动为工件的运动的有( )。
A．龙门刨床B．卧式铣床C．拉床D．外圆磨床正确答案：A解析：卧式铣床的主运动为铣刀旋转，拉床的主运动为拉刀直线运动，外圆磨床的主运动为砂轮旋转。
知识模块：金属切削机床5．用来制造机器零件的设备统称为( )。
A．加工工具B．工具C．金属切削机床D．毛坯正确答案：C解析：把用来制造机器零件的设备统称为金属切削机床，简称为机床。
由于机床是加工机器零件的主要设备，故有工作母机或工具机之称。
知识模块：金属切削机床6．在金属切削机床加工中，下列属于主运动的是( )。
A．磨削时砂轮的旋转运动B．铣削时工件的移动C．钻削时钻头直线运动D．牛头刨床工作台的水平移动正确答案：A解析：磨床是用非金属的模具或磨料加工工件中表面的机床。
通常模具旋转为主运动，工件的旋转与移动或模具的移动为进给运动。
知识模块：金属切削机床7．万能升降台铣床属于( )。

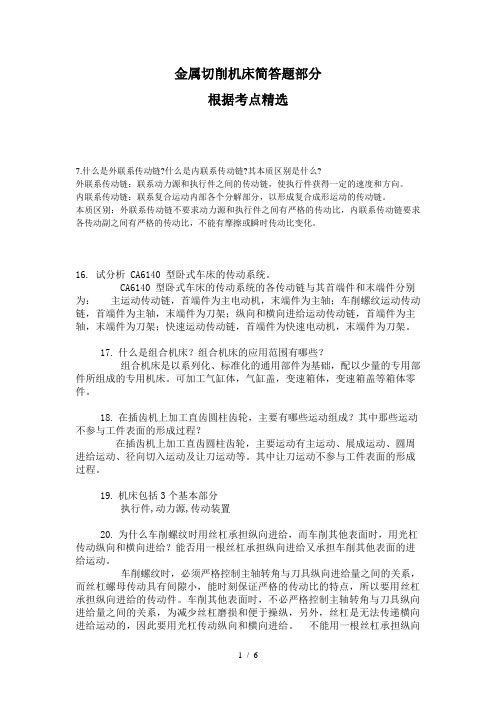

金属切削机床简答题部分根据考点精选7.什么是外联系传动链?什么是内联系传动链?其本质区别是什么?外联系传动链：联系动力源和执行件之间的传动链，使执行件获得一定的速度和方向。
内联系传动链：联系复合运动内部各个分解部分，以形成复合成形运动的传动链。
本质区别：外联系传动链不要求动力源和执行件之间有严格的传动比，内联系传动链要求各传动副之间有严格的传动比，不能有摩擦或瞬时传动比变化。
16. 试分析 CA6140 型卧式车床的传动系统。
CA6140 型卧式车床的传动系统的各传动链与其首端件和末端件分别为：主运动传动链，首端件为主电动机，末端件为主轴；车削螺纹运动传动链，首端件为主轴，末端件为刀架；纵向和横向进给运动传动链，首端件为主轴，末端件为刀架；快速运动传动链，首端件为快速电动机，末端件为刀架。
17.什么是组合机床？组合机床的应用范围有哪些？组合机床是以系列化、标准化的通用部件为基础，配以少量的专用部件所组成的专用机床。
可加工气缸体，气缸盖，变速箱体，变速箱盖等箱体零件。
18.在插齿机上加工直齿圆柱齿轮，主要有哪些运动组成？其中那些运动不参与工件表面的形成过程？在插齿机上加工直齿圆柱齿轮，主要运动有主运动、展成运动、圆周进给运动、径向切入运动及让刀运动等。
其中让刀运动不参与工件表面的形成过程。
19.机床包括3个基本部分执行件,动力源,传动装置20.为什么车削螺纹时用丝杠承担纵向进给，而车削其他表面时，用光杠传动纵向和横向进给？能否用一根丝杠承担纵向进给又承担车削其他表面的进给运动。
车削螺纹时，必须严格控制主轴转角与刀具纵向进给量之间的关系，而丝杠螺母传动具有间隙小，能时刻保证严格的传动比的特点，所以要用丝杠承担纵向进给的传动件。
车削其他表面时，不必严格控制主轴转角与刀具纵向进给量之间的关系，为减少丝杠磨损和便于操纵，另外，丝杠是无法传递横向进给运动的，因此要用光杠传动纵向和横向进给。
不能用一根丝杠承担纵向进给又承担车削其他表面的进给运动。

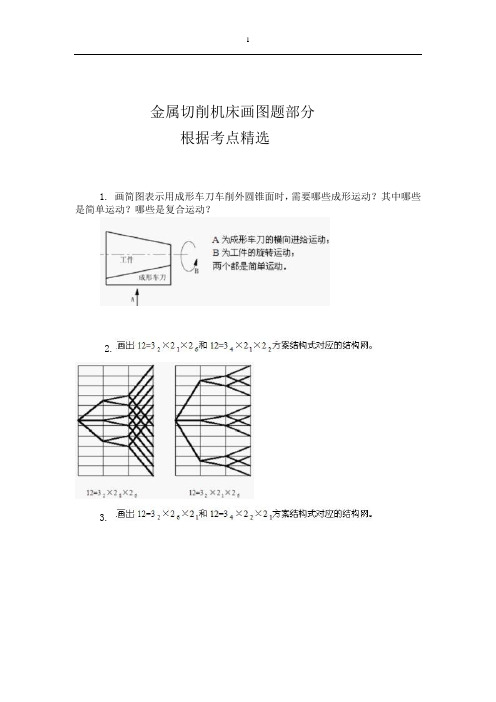

金属切削机床画图题部分根据考点精选1. 画简图表示用成形车刀车削外圆锥面时，需要哪些成形运动？其中哪些是简单运动？哪些是复合运动？2.3.4. 画简图表示用尖头车刀纵、横向同时进给车外圆锥面时，需要哪些成形运动？其中哪些是简单运动？哪些是复合运动？5. 绘图说明通用机床主传动的功率和转矩特性。
6. 画出12=3[1]×2[3]×2[6]和12=3[1]×2[6]×2[3]方案结构式对应的结构网。
并比较两者哪个比较合理。
7. 推力轴承都分别布置在前、后支承出，称为两端定位，画出示意图，并说明该定位结构的特点和适用范围。
特点：1、支承结构简单，间隙调整方便（只需在一端调整）；2、主轴受热伸长会改变轴承间隙，影响轴承的旋转精度及寿命；3、刚度和抗振性较差。
适用范围：1、轴向间隙变化不影响正常工作的机床主轴，如钻床；2、支距短的机床主轴，如组合机床；3、有自动补偿轴向间隙装置的机床主轴。
8.推力轴承都集中布置在前支承出，称为前端定位，画出示意图，并说明该定位结构的特点和适用范围。
特点：1、主轴受热变形，向后伸长（热位移），不影响主轴前端的轴向精度；2、主轴切削力受压段短，纵向稳定性好；3、前支承的刚度高，阻尼大，一次主轴组件的刚度高和抗振性好；4、前支承的结构较复杂，温升较高。
适用范围：对轴向精度和刚度要求较高的高速、精密机床主轴（如精密车床、镗床、坐标镗床等）及对抗振性要求较高的普通机床主轴（如卧式车床、多刀车床、铣床等）。
9推力轴承都集中布置在后支承出，称为后端定位，画出示意图，并说明该定位结构的特点和适用范围。
特点：1、前支承的结构简单、温升较小；2、主轴受热向前伸长，影响主轴的轴向精度；3、刚度及抗振性差。
适用范围：不宜用于精密、抗振性要求高的机床，可用于要求不高的中速、普通精度机床的主轴（卧式车床、多刀车床、立式铣床等）。
装订 线 内 不 得 答 题自觉遵守考试规则，诚信考试，绝不 作弊A.通用特性代号B.结构特性代号C.组别代号D.类别代号2.用螺纹车刀车削螺纹，母线的成形方法是（）A. 成形法B.展成法C.轨迹法D.相切法3. 在卧式车床上，用丝杠带动溜板箱时，可车削（）。
A.外圆柱面B.端面C.圆锥面D. 螺纹4.在卧式车床上用钻头进行钻孔，其主运动是（）。
A.钻头纵向移动B.钻头旋转运动C.工件纵向移动D.工件旋转运动5. 由步进电动机及其驱动线路等组成的数控机床伺服系统，这种伺服控制称为（）A.开环控制B.半闭环控制C.闭环控制D.自动控制6.数控加工程序中表示辅助功能指令的字母是（）A. GB.FC.TD.M7. 用齿轮滚刀加工斜齿圆柱齿轮，差动传动链的两个末端件是（）A. 滚刀—工件B.电动机—滚刀C.工作台—刀架D. 刀架—工件8.万能外圆磨床磨削外圆柱面时，主运动是（）9.在无心外圆磨床上磨削工件时，需将导轮的形状修正成（）A.圆柱面B.圆锥面C.回转双曲面D.圆环面10.卧式坐标镗床的主参数是（）A.镗轴直径B.最大镗孔直径C.纵向滑座行程D.工作台面宽度11.为了磨削大直径的环形零件端面，应该选用（C）平面磨床A. 卧轴矩台B. 立轴矩台C. 立轴圆台D. 卧轴圆台12. 用齿轮滚刀加工斜齿圆柱齿轮齿面，导线的成形需要（B）个独立的成形运动A.一个B.两个C.三个D.不需要得分三、简答题：（每题12分，共24分）1、卧式车床主轴的径向圆跳动及轴向窜动对工件加工表面质量有何影响？根据CA6140A型车床主轴结构图，说明调整主轴前轴承间隙的方法。
1-螺母2-圆柱滚子轴承3-轴套4-锁紧螺钉5-调整螺母6-圆柱齿轮7-中间齿轮8-左端齿轮9-轴套10-推力球轴承11-角接触球轴承12-轴套13-锁紧螺钉14-调整螺母15-主轴2、什么是车铣复合加工中心机床？，简述复合加工技术的主要内容。
四、综合题（27分）1、根据数控车床的传动系统图（17分）（1）指出各传动链的名称、传动机构和各传动链的功用。
金属切削机床练习试卷4(题后含答案及解析) 题型有：1. 单项选择题 2. 多项选择题单项选择题共30题，每题1分。
每题的备选项中，只有l个最符合题意。
1．在型号中表示第二主参数,一般折算成两位数为宜。
凡属长度(是指跨距、行程等)的采用( )的折算系数;凡属直径、深度、宽度的则采用( )的折算系数;属于厚度的,则以实际值列入型号。
A．1/1001/10B．1/101/100C．1/51/10D．1/101/5正确答案：A 涉及知识点：金属切削机床2．同一型号机床的变型代号,一般应放在( )之首位。
A．其他特性代号B．企业代号C．机床的重大改进顺序号D．辅助部分正确答案：A 涉及知识点：金属切削机床3．一般车床的加工精度可达IT10~IT18,表面粗糙度Ra值可达( )。
A．1.3μmB．1.4μmC．1.5μmD．1.6μm正确答案：D 涉及知识点：金属切削机床4．普通车床约占车床类总数的( )。
A．50%B．60%C．65%D．70%正确答案：C 涉及知识点：金属切削机床5．主轴箱中的( )是车床的关键零件,它支承在滚动轴承上,切削时承受切削力。
A．主轴B．从轴C．光杠D．丝杆正确答案：A 涉及知识点：金属切削机床6．刀架分为( )层,最下层与溜板箱用螺钉紧固在一起,称为纵溜板。
A．二B．三C．四D．五正确答案：B 涉及知识点：金属切削机床7．机床中心高H与床身上最大工件回转直径D的关系为( )。
(设K为系数,随机床类型、规格、大小不同而变化)A．H=DDK2+KB．H=D+KC．H=2-KD．H=D+2正确答案：A 涉及知识点：金属切削机床8．在普通车床上,最大工件长度表示主轴顶尖到尾架顶尖之间的最大距离,它是车床的( )。
A．第一主参数B．第二主参数C．技术规格参数D．精度参数正确答案：B 涉及知识点：金属切削机床9．主轴通孔最小直径是指( )。
A．主轴内孔直径B．进给量C．床身上最大工件回转直径D．最大工件长度正确答案：A 涉及知识点：金属切削机床10．工件旋转一圈时,刀具的位移量称为( )。

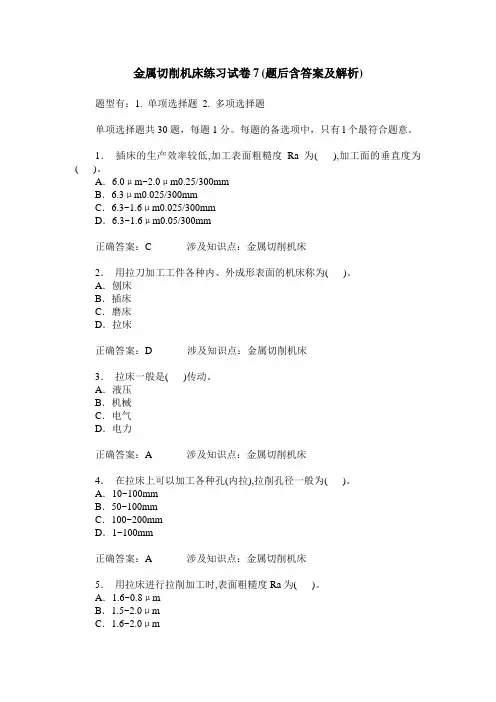

金属切削机床练习试卷7(题后含答案及解析) 题型有：1. 单项选择题 2. 多项选择题单项选择题共30题，每题1分。
每题的备选项中，只有l个最符合题意。
1．插床的生产效率较低,加工表面粗糙度Ra为( ),加工面的垂直度为( )。
A．6.0μm~2.0μm0.25/300mmB．6.3μm0.025/300mmC．6.3~1.6μm0.025/300mmD．6.3~1.6μm0.05/300mm正确答案：C 涉及知识点：金属切削机床2．用拉刀加工工件各种内、外成形表面的机床称为( )。
A．刨床B．插床C．磨床D．拉床正确答案：D 涉及知识点：金属切削机床3．拉床一般是( )传动。
A．液压B．机械C．电气D．电力正确答案：A 涉及知识点：金属切削机床4．在拉床上可以加工各种孔(内拉),拉削孔径一般为( )。
A．10~100mmB．50~100mmC．100~200mmD．1~100mm正确答案：A 涉及知识点：金属切削机床5．用拉床进行拉削加工时,表面粗糙度Ra为( )。
A．1.6~0.8μmB．1.5~2.0μmC．1.6~2.0μmD．2.0μm正确答案：A 涉及知识点：金属切削机床6．拉床的主参数是( )。
A．主轴内径B．主轴外径C．额定拉力D．额定压力正确答案：C 涉及知识点：金属切削机床7．铣刀旋转为( ),工件或(和)铣刀的移动为( )。
A．主运动进给运动B．主运动从运动C．进给运动主运动D．从运动主运动正确答案：A 涉及知识点：金属切削机床8．铣床加工精度为IT9~IT7,表面粗糙度Ra能达到( )。
A．10.0μmB．6.3~1.6μmC．6.3~1.5μmD．6.0~1.0μm正确答案：B 涉及知识点：金属切削机床9．卧式万能铣床是铣床中应用最多的一种,它的主轴是( )布置的。
A．水平B．垂直C．纵向D．横向正确答案：A 涉及知识点：金属切削机床10．卧式铣床主参数为( )。
A．主轴长度B．床身尺寸C．转台尺寸D．工作台面宽度正确答案：D 涉及知识点：金属切削机床11．立式铣床的铣头可左右旋转( )。
广东海洋大学金属切削机床重点题库之计算题部分(17道)1.如图所示传动系统，试计算：1)轴A的转速（r/min)；2)轴A转1转时，轴B转过的转数；3)轴B转1转时，螺母C移动的距离。
解：1）轴A的转速：n A=1440×5/22×23/23×20/20×20/80=81.8（r/min)2）轴A转1转时，轴B转过的转数：n B=1440×5/22×35/30×30/50×24/40×1/84=1.7（r/min)则轴B在轴A转1转时转过的转数为：N=81.8/1.7=48（r)3）轴B转1转时，螺母C移动的距离为：Lc=1440×5/22×35/30×30/50×2/20×10×1/84=4.77(mm)2.某传动系统如图所示要求：（1）写出此传动路线的表达式并说明有多少种转速；（2）计算主轴极限转速n max和n min。
解：（1）主运动的传动路线表达式：ⅠⅡⅢⅣⅤⅥ27/43 39/39电动机Ⅰ—27/49—Ⅱ—35/35 —Ⅲ—26/52—24/54—Ⅳ—50/28—Ⅴ—30/67—Ⅵ（主轴）31/39（2）n max=1440×27/49×35/35×39/39×50/28×30/67=634.4（r/min)N min=1440×27/49×27/43×26/52×24/54×30/67=49.6（r/min)3.按图所示传动系统作下列各题：1、写出传动路线表达式；2、分析主轴的转速级数；3、计算主轴的最高最低转速。
（注：图中M1为齿轮式离合器）解：对于a）：传动路线表达式：电动机—Ⅰ—Ⅱ—Ⅲ—Ⅳ—Ⅴ—Ⅵ（主轴）主轴的转速级数：3×3×2=18级=1430×90/150×36/22×42/26×178/200×27/63=865.08r/min主轴的最高转速：nmax主轴的最低转速：n=1430×90/150×17/42×22/45×178/200×27/63×17/58=18.98r/min min对于b）：传动路线表达式：电动机—Ⅰ—Ⅱ—Ⅲ（主轴）主轴的转速级数：3×4=12级=1440×100/325×40/58×61/37=503.8r/min主轴的最高转速：nmax=1440×100/325×26/72×37/61×37/61×17/81=12.35r/min主轴的最低转速：nmin4.如图利用下图的传动系统，加工L=4mm螺纹，试选择挂轮a.b.c.d的齿轮（挂轮齿数应为5的倍数）解：由图可知：36/24×24/40×a/b×c/d×6=43/2×5/8×a/b×c/d=2/3a/b×c/d=20/45×40/25得：a=20，b=45，c=40，d=25；5.某立式钻床的主传动系统如图所示要求：1、列出传动路线表达式；2、列出传动链运动的平衡式；3、计算主轴的最大转速。
解：1）传动路线表达式：27/55 17/68电机（1440）—Ⅰ—140/170—Ⅱ—34/48—Ⅲ—34/48—Ⅳ—55/34—Ⅴ（主轴）21/61 35/502）平衡方程式：1440×140/170×UⅡ-Ⅲ×34/48×UⅣ-Ⅴ=n（主轴）3）主轴的最大转速：nmax=1440×140/170×34/48×34/48×55/34=962.5r/min6.分析图1-9传动系统，确定：1)写出传动路线表达式；2)分析主轴的转速级数；3)写出主轴最高、最低转速的计算式。
解：1）传动路线表达式：33/52电动机—130/297—Ⅰ—34/53—Ⅱ—24/61—Ⅲ—41/36—Ⅳ（主轴）42/43 17/602）主轴的转速级数：3×2=6级=1440×130/297×34/53×42/43×41/363）最高转速：nmax最低转速：n=1440×130/297×34/53×24/61×17/60min7.如图所示为CA6140型卧式车床主轴箱传动系统图，Ⅰ轴的输入转速为1450r/min，请计算图示齿轮啮合状态下主轴Ⅵ的转速。
解：总传动比公式：i=nnⅠⅥ=38/56×58/22×80/20×50/51×58/26nⅥ=1450×56/38×22/58×20/80×51/50×26/58=92.65r/min8.分析C620-1型卧式车床的传动系统：⑴写出车公制螺纹和英制螺纹时的传动路线表达式； ⑵是否具有扩大螺距机构，螺距扩大倍数是多少？答：（1）公制：主轴Ⅵ－5050－Ⅶ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋38383838)(3838－Ⅷ－9710010032⨯－Ⅸ－3625－Ⅹ－基u －Ⅻ－28565628⨯－ⅩⅢ－倍u －ⅩⅣ－5M －ⅩⅤ－刀架 英制：主轴Ⅵ－5050－Ⅶ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋38383838)(3838－9710010032⨯－Ⅸ－3M －Ⅺ－基u －Ⅹ－2536－Ⅻ－倍u －ⅩⅣ－5M －ⅩⅤ－刀架 （2）具有扩大螺距机构表达式：主轴Ⅵ－3264－Ⅴ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅳ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－5050－Ⅶ扩大倍数：250505050505032641=⨯⨯⨯=扩u 3250502080208032642=⨯⨯⨯=扩u 9.欲在CA6140型车床上车削L =10mm 的公制螺纹，试指出能够加工这一螺纹的传动路线有哪几条？答：传动路线有两条： ①：L=10mm 时 传动表达式：主轴Ⅵ－5858－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－7510010063⨯－Ⅻ－3625－Ⅶ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架 基u =1420 倍u =128353528=⨯②：L=2.5mm 时，需要导程扩大4倍 传动表达式：主轴Ⅵ－2658－Ⅴ－2080－Ⅵ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯（左旋）右旋33252533)(3333－Ⅺ－7510010063⨯－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625⨯－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－刀架基u =1420 倍u =4148153528=⨯10.在X6132A 型万能升降台铣床上，利用FW250 型分度头加工z=45 的直齿轮，试确定分度手柄每次应转过的整转数与转过的孔数。
11.根据下图所示回答下列问题：1、计算各传动轴转速，画转速图，写出结构式。
2、该变速箱主轴采用什么形式的支承，各轴承叫什么名称？3、Ⅱ轴双联滑移齿轮与Ⅱ轴配合采用什么形式导向？4、主轴材料如何选择？采用哪种热处理形式？箱体材料采用哪种材料？解：1、结构式为Z=21×22转速图如下图所示2、主轴采用的支承形式为：前后两支承，前支承轴承位双排圆柱滚子轴承，后支承为推力球轴承和圆锥球轴承。
3、Ⅱ轴双联滑移齿轮与Ⅱ轴配合采用导向形式为：花键轴；4、主轴材料选择40Cr，采用热处理形式为：调质处理；箱体材料采用HT250.12.欲设计某普通车床的主传动系统。
已知：主轴最高转速Nmax=1500r/min，主轴最低转速Nmin=33.5r/min，公比φ=1.41 求：1、计算主轴的变速范围Rn；2、利用公式计算主轴的转速级数Z；3、写出至少4个可供选择的结构式。
解：1、Rn=Nmax/Nmin=1500/33.5=44.82、Z=lgRn/lgφ+1=lg44.8/lg1.41+1=11.06+1=123、12=31×23×2612=21×32×2612=31×26×2312=23×26×3113.分析比较如图所示三种传动件布置方式的优缺点及适用机床。
a、传动件在二支承之间，传动力Q与切削力F方向相同；优点：F与Q二力引起的轴端位移可部分抵消，故主轴弯曲变形小（y小）；缺点：由于F与Q同向，使前支承受力大，增加发热和磨损（R1大）。
适用对象：受力较小、精度要求较高的机床（或轴承刚度和承载能力大的机床）。
b、传动件在二支承之间，传动力Q与切削力F方向相反；优点：前支承点抵消一部分，发热小，磨损小（R1小）缺点：增大了主轴弯曲变形（y大）适用对象：主轴本身较粗、刚度高、精度要求不高的机床。
c、传动件布置于前支承之前，传动力Q与切削力F方向相反；优点：主轴弯曲变形小（y小），前支承承受力小（R1小）；缺点：结构上较难实现，通常会增大主轴前端悬伸量。
适用对象：少数重型机床。
14.已知某普通卧式铣床的主轴转速为45、63、90、125、...1400r/min，转速公比为φ=1.41，求主轴的计算转速。
解1：由于Nmin=45,Nmax=1400，所以有：Rn=1400/45=31.1Z=lgRn/lgφ+1=lg31.1/lg1.41+1=11Z-=4.5×1.4111/31-=112.5r/min由公式得：Nc=Nminφ/31该主轴的计算转速为：Nc=125r/min（取邻近大值）。
解2：由于Nmin=45,Nmax=1400，所以有：Rn=1400/45=31.1参照无极变速和双公比传动系统主轴计算转速的公式，得：Nc=Nmin0.3Rn0.3=45×31.10.3=126.2r/min取Nc=125r/min。
解3：由于Nmin=45,Nmax=1400，所以有：Rn=1400/45=31.1Z=lgRn/lgφ+1=lg31.1/lg1.41+1=11设Nc=Nj，j=Z/3=11/3=3.667=4则Nc=N4=125r/min15.卧式车床床身在切削力的作用下，会产生哪些变形？根据下列简图说明这些变形对被加工工件的尺寸精度（Δd/2）有何影响？解：会产生三种变形：在竖直面内的弯曲变形δ1；在水平面内的弯曲变形δ2；扭转变形φ。
