一、热电偶与热电阻的选型：（注：具体的热电阻与热电偶选型请参考以下文章：不同温度热电偶选择技巧；热电偶型号的选择方法；）1、被测量对象的正常温度范围在300℃以下的选用热电阻.2、被测量对象的正常温度范围在300℃以上的选用热电偶.二、热电偶与热电阻的安装与检修实践（相关热电偶与热电阻安装方法及注意事项文档：热电偶安装与使用过程中你遇到了几个以下问题？）1、掌握热电偶与热电阻的安装方法;2、学会使用热电偶,热电阻进行温度测量;3、掌握热电偶,热电阻与二次仪表的接线.三、热电偶与热电阻的安装要求对热电阻与热电偶的安装,应注意热电偶的安装使用中的几个细节；有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电偶和热电阻的安装部位和插入深度时要注意以下2点:1、带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:（1）当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.（2）假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电偶或热电阻插入深度500mm即可.（3）对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是100毫米,那热电偶或热电阻插入深度应选择50~100毫米（应考虑到安装底座或法兰的尺寸）;（4）对于高温高压和高速流体的温度测量（如主蒸汽温度）,为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;2、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻.四、热电偶与热电阻的安装方法1、首先应测量好热电偶和热电阻法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座.2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔.3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好.4、把热电偶或热电阻用螺栓紧固或者螺纹旋进已焊接好的螺纹底座.5、按照接线图将热电偶或热电阻的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路.6、热电偶或热电阻安装的位置,应考虑检修和维护方便.。

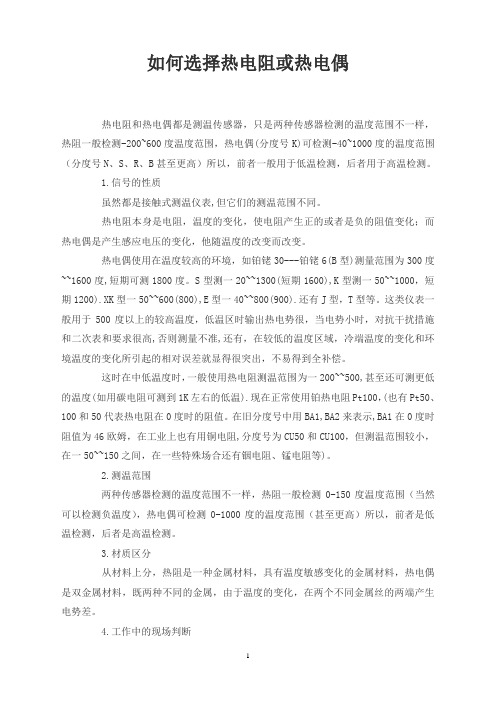

如何选择热电阻或热电偶热电阻和热电偶都是测温传感器，只是两种传感器检测的温度范围不一样，热阻一般检测-200~600度温度范围，热电偶(分度号K)可检测-40~1000度的温度范围（分度号N、S、R、B甚至更高）所以，前者一般用于低温检测，后者用于高温检测。
1.信号的性质虽然都是接触式测温仪表,但它们的测温范围不同。
热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热电偶是产生感应电压的变化，他随温度的改变而改变。
热电偶使用在温度较高的环境，如铂铑30---铂铑6(B型)测量范围为300度~~1600度,短期可测1800度。
S型测一20~~1300(短期1600),K型测一50~~1000，短期1200).XK型一50~~600(800),E型一40~~800(900).还有J型，T型等。
这类仪表一般用于500度以上的较高温度，低温区时输出热电势很，当电势小时，对抗干扰措施和二次表和要求很高,否则测量不准,还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。
这时在中低温度时，一般使用热电阻测温范围为一200~~500,甚至还可测更低的温度(如用碳电阻可测到1K左右的低温).现在正常使用铂热电阻Pt100，(也有Pt50、100和50代表热电阻在0度时的阻值。
在旧分度号中用BA1,BA2来表示,BA1在0度时阻值为46欧姆，在工业上也有用铜电阻,分度号为CU50和CU100，但测温范围较小，在一50~~150之间，在一些特殊场合还有铟电阻、锰电阻等)。
2.测温范围两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围（当然可以检测负温度），热电偶可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
3.材质区分从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热电偶是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
热电偶选型说明:口型号表示W R □一口□役计序号CO連］石rrmuf呆护首"击NTnmvf呆护管C双层套首工£ j至1白mm品吕质首C单层套昔＞3 ）至卫口上曲書*吕质管Q陆溅式3）防水式4）隔爆式安装定形式強鬆鶴式=3）活动式法兰•固定式法兰亦活动法兰角尺龙式定蛭纹推形f呆护首式热电僞材科EJ钳铿加_钳铐旨F）钳链诅-钳1O碟諮-鎳硅即課諮-洞課C誤诰-康洞丁温度佼表热电阻选型说明:WZP-330^ 331*电阳购血题融鼬籬魏时本身电阻也炳之发生轨贩理来瓏廳航麒胖静构疏分楣找：可隔）轆弑环酬亂内麴凱〕D目前礦觎韬抵配裁fell主豌酚匱号址卫般数电颐分冲号为潮碗电阻碍工吐輒紳麴磁繩頑罰二ii仪謝睢麵轧羽邂那蚱游中衣炕虫成砸内的板偸慕箭气体械證休表就谥氐由于它E韻轴骗哝tt可为歸SM调节器沸器我昨默嘏计埶隸精鹅藪懦号口n聂s忠吨阻瞬笺i试躺蛀娶由搭讎、胖国捋翳玉朝藹鳩飯删就□擬ifl釧團n歸元件翳團□常聡豔第髓□麺o电阴彌型号：IZP-E40分蛊号FM单只式驢酸就保护管髓瞬盒^300- ttmiSOlB織戦制1££H O-4DO C型吕IZPH30分便号PM职式離號醞方式就推魅SPflS妣11不薛lCrlSIiSTi BESE 总加lOOOu曙：KF-230缱号泗（SMI&）单肘隘般固越盂防熾讎弱管直盹1如总燼lOOQn型寻IZP-121分鶴載盂嗣定起肪8H㈱負保护管直碗□主要技椰•網桃和准船注「丨七丨”旅離匿初值代）・型号KP MOO斛电址T2C兀）ftfffilA 代)-200- 420±(0.15也002|Itll)±(0.30*1),005 1 tl)-50- 120± (0.3040.006|Itll)B•泄亶簷警sr.^o 豊聲星歸汕甘于)•i 箸亍一雷善囂賈孑會娶碧2-參塞雀晒盏囂/Al s ・ Q;0;• if 廉囂！0妾蟲鶴甘 1M0・30c ・• 8—器需异黠F電蹈蠶鑒鵲話寻蟲-翥JL睾I當；W R dn舉矍产阿 歹牆衆-i s ^辭齋尹s §.s s ^^11E-“1D +1S11、2圏證邑 h —^学^(邑 •誰iO s s i•i s fp QW9 e C\3 ■59 s z 59 z e g■e CM ez烝缶es帝2 堀s Hr p帝§ 拓s K go|r§一 d§ 201F詡□S国PKK H E •gs 亘1300、350、400、450、550、650、900、1150、1650、2150I9 ezfl) i 量镒乐i 醪2&3 s e &£sz 5 cc5zs霑畧弄§ 弼8§K-ECQQ 萨o|n 翱$8T —g口 IP □ST Z P -121T Z P -130W C -120I Z C -130机s怏s 毋s* ss如養一一薯眾翼固趨翹电阻即齟计长鞠餡(11)不SSx活難兰式蛹ffi 不同盈和设计长®!联(山SFSI&d总长L016$00、 $50、 450、 550、 650、 900、 1150、 1400、 1660、 2150机2225、250x 300、350、450、550、650、900、1150.固餓兰她阻 示龍™ z Eo法兰啣1径、长瞧罰规謎（O ）保晦径d总长肮辭①16300、 350、 400、 450、 550、 650、 900、1150、1400、 1650、 2150PL- ei2225、 250^ 300、 450、 550、 650、 900、 1150150•匪脱就保护管式固_ 国双金属温度计选型样本1双金属温度计应用中国最大的温度仪表生产基地-天康集团，天康双金属温度计分为，轴向型双金属温度计，径向型双金属温度计，135°向型双金属温度计，万向型双金属温度计，电接点双金属温度计，隔爆双金属温度计，带电偶远传双金属温度计，带热电阻远传双金属温度计，耐震双金属温度计，耐震电接点双金属温度计，热套式双金属温度计及特种双金属温度计系列（特种温度计可以根据客户样品或图纸生产），型号有WSS WSSX WSSX-B WSSE WSSP WSSXEWSSXP系列，双金属温度计是一种测量中低温度的现场检测仪表。
热电偶是一种感温元件，是一种仪表。
它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶是温度测量仪表中常用的测温元件,是由两种不同成分的导体两端接合成回路时，当两接合点热电偶温度不同时，就会在回路内产生热电流。
装配式热电偶产品介绍WR系列装配式热电偶是工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30—铂铑6—铂铑10—铂、镍铬—镍硅、镍铬—铜镍、铜－铜镍、铁－铜镍等型式热电偶。
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。
当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
技术参数温度测量范围和允许误差热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示型号表示WR□－□□□热电偶公称压力一般是指在室温情况下保护管所能承受的静态外压而不破裂。
实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
产品选型样本温度仪表一、热电偶1、WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。
可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。
□型号构成表WR 热电偶代号测温元件材料B 铂铑30－铂铑6S 铂铑10－铂R 铂铑13－铂K 镍铬－镍硅E 镍铬－铜镍J 铁－铜镍T 铜－铜镍N 镍铬硅－镍铬镁代号输出信号数单支2 双支代号安装固定装置形式1 无固定装置2 固定螺纹（最高使用压力10MPa）3 活动法兰4 固定法兰（最高使用压力6.4MPa）5 活动法兰角尺形6 固定螺纹锥形保护管（最高使用压力30MPa）7 与用户约定安装形式代号接线盒形式2 防溅式3 防水式代号保护管材料和直径0 Ф16金属保护管1 Ф20金属保护管2 Ф16陶瓷保护管3 Ф20陶瓷保护管4 Ф25陶瓷双层保护管型号举例：WRK2－230表示感温元件为镍铬－镍硅、双支、固定螺纹、保护管直径为Ф16mm 金属管（不作特殊标注为1Cr18Ni9Ti）的装配式热电偶。
□主要技术指标│◎热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。
用t0.5表示。
◎公称压力一般是指在工作温度下，保护管所能承受的静态外压而不破裂。
实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。
◎热电偶最小插入深度对陶瓷保护管而言，应不小于其保护管直径的8～10倍；对金属及合金保护管，应大于其保护管直径的10倍以上◎绝缘电阻常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106KPa。
热电偶在该条件下放置时间不小于2小时。
a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MW·m。
热电偶型号：B，S，E，K，R，J，T的适用范围，教你正确选
用！
在工业自动化仪表进行温度测量时：就地的温度测量我们可以选择温度计等现场温度指示设备，但是在温度信号进行远传的时候，我们用的最多的温度测量远传设备就是：热电阻和热电偶了。
热电偶在温度测量中占有十分重要的地位，为了应对多变的工作温度环境，热电偶也有许多的种类：B型，S型，E型，K型，R型，J 型，T型等热电偶类型，不同的温度测量环境中，我们使用不同的热电偶类型，用来保证设备的安全和温度信号传递的可靠性。
那么我们一般是根据什么标准来选用热电偶的呢？为了大家便于保存，我们用图片形式说明。
热电偶使用选择标准
热电偶对比选择使用
介质环境不同，热电偶类型不同
铠装热电偶比较常用
国标：标准热电偶
特殊场合：使用非标热电偶
七种标准热电偶类型
热电偶和热电阻线性区别
以上是常用的热电偶在不同的环境中的选用标准，熟练的掌握热电偶的选用标准，可以让我们的仪表测量工作事半功倍！说的不恰当的地方还请师傅们及时斧正，感谢！一起交流学习电气仪表知识！。
热电偶热电阻产品选型样本全解热电偶和热电阻是一种常见的温度测量设备。
它们在工业领域中被广泛应用，用于测量各种温度范围内的温度。
热电偶是一种由两种不同的金属材料组成的电偶，并且根据外界温度的变化而产生电压信号。
热电偶主要根据温度测量要求的不同而分为不同类型，例如K型、J型、T型等。
每个型号的热电偶都有不同的特点和适用范围。
选择适当的热电偶型号需要考虑以下几个关键因素：1.温度范围：不同型号的热电偶适用于不同的温度范围。
比如，K型热电偶适用于-200°C至+1250°C的测量范围，而T型热电偶适用于-200°C至+350°C的测量范围。
因此，在选择热电偶时，需要确保其适用于所需温度范围。
2.环境条件：热电偶的使用环境也是选择的关键因素之一、一些环境可能具有腐蚀性或振动等特点，因此需要选择能够适应这些环境的耐用型热电偶。
3.输出信号类型：热电偶的输出信号类型也是选择的重要考虑因素之一、一般来说，热电偶的输出信号是以电压的形式输出的，但也有些热电偶可以输出电流信号。
根据测量系统的要求，选择适当的输出信号类型非常重要。
另一种常见的温度测量设备是热电阻。
热电阻是一种由电阻电线和电阻传感器组成的装置，它的阻值随着温度的变化而变化。
像热电偶一样，热电阻的选择也需要考虑几个因素：1.温度范围：不同型号的热电阻适用于不同的温度范围。
例如，PT100热电阻适用于-200°C至+600°C的测量范围，而PT1000热电阻适用于-50°C至+200°C的测量范围。
2.精度要求：热电阻的精度也是选择的重要因素之一、根据实际应用中的精度要求，选择合适的热电阻型号非常关键。
一般来说，精度越高的热电阻价格也会相对较高。
3.阻值变化率：热电阻的阻值随温度的变化而变化，不同型号的热电阻有不同的阻值变化率。
根据所需的温度范围和对温度变化的敏感度，选择合适的热电阻型号非常重要。
工业热电偶热电阻选型指南
热电偶是一种感温元件，是一种仪表。
它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶是温度测量仪表中常用的测温元件,是由两种不同成分的导体两端接合成回路时，当两接合点热电偶温度不同时，就会在回路内产生热电流。
装配式热电偶
产品介绍
WR系列装配式热电偶是工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定产品为符合IEC国际标准分度号铂铑30—铂铑6—铂铑10—铂、镍铬—镍硅、镍铬—铜镍、铜－铜镍、铁－铜镍等型式的热电偶。
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。
当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对
应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
技术参数
温度测量范围和允许误差
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示。
型号表示
WR□－□□□
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。
实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶最小置入深度应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。
M。
即Rr.L≥100 MΩ。
M L＞1m式中：Rr－热电偶的长度，m对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ，上限温度绝缘电阻。
热电偶的上限温度绝缘电阻应不小于下表现定：
备注：关于本型号具体技术要求（如长度、螺纹或法兰接等）可与公司洽询。
压簧固定式热电偶
产品介绍
WRET-01型压簧固定式镍铬－铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴，以提高测量的可靠性和准确性。
它与显示仪表等配套使用，可直接
测量0～400℃范围内的温度。
热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点，适用于塑料出机、轻纺、食品等工业。
WRET-01型热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿，以及与显示测量仪表的联接方法均与一般热电偶相同。
WRET-01型热电偶的结构如图所示，由保护管，安装螺栓，锁紧卡套，弹簧及热电阻导线等组成。
二等标准铂铑10－铂热电偶 WRPB-230二等标准铂铑
10－铂热电偶主要用于作为热电偶校验装置的标准热
电偶，以及实验室用的精密测温热电偶。
技术参数
极性：正极为铂铑合金丝（含铂90%，铑10%），负极为纯铂丝。
铂丝在100℃和
0℃时的电阻比值：R 100/R 0＞1.3920 偶丝直径：ø0.5mm 总长度约：1025mm
工作端光滑的圆球直径：ø 1.2mm
热电偶的测量端温度为1084.88℃ 、参比端温度为0℃时热电势应为10.575±0.030mmV
热电势的稳定性：在1084.00℃时不超过5μv 精度：不低于±1℃（锌点、锑点、铜点三固定点）
拱顶热电偶
WRP型拱顶热电偶是为了适应高炉拱顶温度的检测，而进行设计制造的新型热电偶。
热电偶保护管选用进口Sic再结晶材料能够满足高炉测温的特殊要求。
在构造上，有密封、耐振动、可以垂直安装和有快速装卸的法兰结构。
技术参数
分度号：S（铂铑10－铂）
测温范围：0～1300℃
公称压力：0.3MPa
热响应时间：t0.5＜360S
允许误差△t:±1.5℃或±0.25﹪t
规格长度：L×L:1400×1250、1750×1600mm
铠装热电偶
WREK、WRNK、WRCK系列铠装热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等特点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。
当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，
仪表上就会指示出热电偶所产生的热电动势的对应温度值。
铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。
铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
铠装热电偶分绝缘式和接壳式两种。
测温范围和准确度
铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用t0.5表示
铠装热电偶热响应时间不大于下表的规定：
绝缘电阻
当周围空气温度为20±15℃，相对湿度不大于80﹪时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表规定。
型号表示
WR□K－□□□□
备注：关于本型号具体技术要求（如长度、螺纹或法兰接等）可与公司洽询
隔爆型、本安型热电偶
工业用隔爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变为电信号，传递给显示，记录和调节仪表，对系统实行检测，调节和控制。
在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通热电偶非常不安全，极易引起环境气体爆炸。
因此，在这些场合必须使用隔爆或本安型热电偶作温度传感器，隔爆或本安型热电偶产品适用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6温度组别区间内具有爆炸性气体危险的场所内。
隔爆或本安型热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。
所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，。
