机械设计基础轮系在机械设计中，轮系的设计和布局是至关重要的。
轮系，或者称为齿轮系，是由一系列齿轮和轴组成的，它们通过精确的配合和排列，将动力从一个轴传递到另一个轴，或者改变轴的转速。
这种设计广泛应用于各种机械设备中，如汽车、飞机、机床等。
一、轮系的基本类型根据轮系中齿轮的排列和组合方式，我们可以将其分为以下几种基本类型：1、定轴轮系：在这种轮系中，齿轮是固定在轴上的，因此轴的旋转速度是恒定的。
这种轮系主要用于改变动力的大小和方向。
2、行星轮系：在这种轮系中，有一个或多个齿轮是浮动的，它们可以随着轴一起旋转，也可以绕着轴旋转。
这种轮系主要用于平衡轴的转速和改变动力的方向。
3、差动轮系：在这种轮系中，有两个或多个齿轮的旋转速度是不一样的，它们之间存在一定的速度差。
这种轮系主要用于实现复杂的运动规律。
在设计轮系时，我们需要遵循以下原则：1、确定传递路径：根据机械设备的需要，确定动力从哪个轴输入，需要传递到哪个轴。
2、选择合适的齿轮类型：根据需要传递的动力大小、转速等因素，选择合适的齿轮类型（直齿、斜齿、锥齿等）。
3、确定齿轮的参数：根据需要传递的动力大小、转速等因素，确定齿轮的模数、齿数、压力角等参数。
4、确定齿轮的排列方式：根据需要实现的传动比、转速等因素，确定齿轮的排列方式（串联、并联等）。
5、确定轴的结构形式：根据需要传递的动力大小、转速等因素，确定轴的结构形式（实心轴、空心轴、悬臂轴等）。
6、确定支承形式：根据需要传递的动力大小、转速等因素，确定支承形式（滚动支承、滑动支承等）。
7、确定润滑方式：根据需要传递的动力大小、转速等因素，确定润滑方式（油润滑、脂润滑等）。
在满足设计要求的前提下，我们还可以通过优化设计来提高轮系的性能。
以下是一些常用的优化方法：1、优化齿轮参数：通过调整齿轮的模数、齿数、压力角等参数，来提高齿轮的承载能力和降低噪声。
2、优化齿轮排列：通过优化齿轮的排列方式，来提高传动效率、降低传动噪声和减少摩擦损失。
第六章轮系§6-1 轮系及其分类轮系是由一系列齿轮所组成的传动装置。

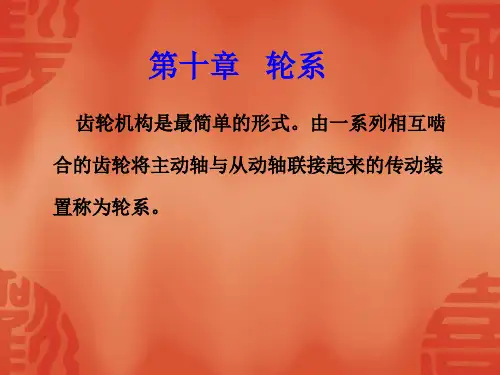

定义：这种由一系列齿轮组成的传动系统称为轮系。
它通常介于原动机和执行机构之间，把原动机的运动和动力传给执行机构。
工程实际中常用其实现变速、换向和大功率传动等，具有非常广泛的应用。
轮系的类型定轴轮系周转轮系混合轮系1、定轴轮系定义：组成轮系的所有齿轮几何轴线的位置在运转过程中均固定不变的轮系，称为定轴轮系，又称为普通轮系。
2、周转轮系定义：组成轮系的齿轮中至少有一个齿轮几何轴线的位置不固定，而是绕着其它定轴齿轮轴线回转的轮系，称为周转轮系。
周转轮系组成：2—行星轮1、3—中心轮H—系杆或行星架轮1与轮3轴线重合周转轮系的分类1. 根据周转轮系所具有的自由度数目不同(1)行星轮系周转轮系中，若将中心轮3（或1）固定，则整个轮系的自由度为1。
这种自由度为1的周转轮系称为行星轮系。
为了确定该轮系的运动，只需要给定轮系中一个构件以独立的运动规律即可。
(2)差动轮系周转轮系中，若中心轮1和3均不固定，则整个轮系的自由度为2。
这种自由度为2的周转轮系称为差动轮系。
为了使其具有确定的运动，需要两个原动件。
2. 根据周转轮系中基本构件的不同(1)2K-H型周转轮系单排式双排式双排式(2)3K型周转轮系具有三个中心轮的周转轮系一个周转轮系由行星轮、系杆和中心轮等几部分组成，其中，中心轮和系杆的运转轴线重合。
§6－2 定轴轮系的传动比1、传动比定义轮系中输入轴的角速度（或转速）与输出轴的角速度（或转速）之比，即：2、一对齿轮的传动比122112z z i ±==ωω正号：表示转向相同，用于内啮合负号：表示转向相反，用于外啮合3、传动比大小的计算举例说明传动比计算●主、从动轮转向关系的确定1、首末两轴平行，用“+”、“-”表示。
4——惰轮不改变传动比的大小，但改变轮系的转向2、首末两轴不平行用箭头表示所有主动轮齿数的乘积所有从动轮齿数的乘积定轴轮系传动比3、所有轴线都平行所有主动轮齿数的乘积所有从动轮齿数的乘积m i )1(51-==ωωm ——外啮合的次数4、所有齿轮的几何轴线不都平行，但首、尾两轮的轴线互相平行仍可在传动比的计算结果中加上"+"、"-"号来表示主、从动轮的转向关系。
轮系的分类与应用轮系的分类与应用前面已经讨论了由啮合的一对齿轮所组成的传动机构，它是齿轮传动中最简单的形式。
但在实际应用中，常常需要将主动轴的较快转速变为从动轴的较慢转速；或者将主动轴的一种转速变换为从动轴的多种转速；或改变从动轴的旋转方向。
这就需要应用多对齿轮传动来实现，这种由一系列相互啮合齿轮组成的传动系统称为轮系。
1.轮系的分类轮系的结构形式很多，根据轮系运转时各齿轮的几何轴线在空间的相对位置是否固定，轮系可分为定轴轮系和周转轮系两大类。
（１）定轴轮系定轴轮系是指齿轮（包括圆锥齿轮和蜗杆、蜗轮）在运转中轴线位置都是固定不动的轮系, 如图7-３１所示是一个轴线不平行的定轴轮系。
（２）周转轮系周转轮系是指在轮系中至少有一个齿轮及轴线是围绕另一个齿轮进行旋转的（图７-３２）。
图７-３１图７-３２2.轮系的应用①用轮系传动就可以得到很大的传动比，如航空发动机的减速器。
②轮系可做较远距离传动。
③轮系可实现变速、换向要求。
采用轮系组成各种机构，将运转速度分为若干等级进行变换，并能变换运转方向。
④轮系可合成或分解运动，如汽车后桥传动轴。
定轴轮系的传动比、计算及转向定轴轮系的传动比、计算及转向在讨论轮系时，把轮系中首末两轮转速之比，称为轮系的传动比。
它的计算涉及有关各对齿轮转速，如图７-３３所示，定轴轮系传动比计算为：传动比ｉ１６是由各种传动比ｉ１２、ｉ３４、ｉ５６形成的，应等于各传动比连乘积。
由于ｎ２＝ｎ３，ｎ４＝ｎ５，代入上式则得：式中是该定轴轮系外啮合3次，得数为负，说明首末两轮转向相反。
由此进一步推论，任意定轴轮系首轮到末轮由ｚ１、ｚ２、…、ｚｋ组成，平行轴间齿轮外啮合次数为ｍ，则即任意定轴轮系的总传动比，也即首末两轮的转速比，等于其从动轮齿数连乘积与主动轮齿数连乘积之比。
其转向由平行轴间外啮合齿轮对数所决定，即（ｍ为外啮合齿轮对数），正值表示主、从动轮转向相同；负值则转向相反。
此外也可以用画箭头方法判断从动轮转向，但对于空间齿轮，如圆锥、蜗杆蜗轮传动，只能用画箭头的方法判断从动轮的转向。
定轴轮系课程名称机械基础授课班级高二综合预科班授课地点教室（多媒体设备）课时6课时学习单元定轴轮系课题定轴轮系教学内容1.定轴轮系的传动比的计算方法及各轮回转方向的判定；2.定轴轮系末端带移动件的传动计算；3.定轴轮系中齿轮受力分析。
教学目标【知识目标】1.掌握定轴轮系传动比的计算方法及各轮回转方向的判定；2.掌握定轴轮系末端带移动件的传动计算；3.掌握定轴轮系中齿轮受力分析。
【能力目标】1.知识的获取、消化和吸收；2.分析判断、解决问题的能力；3.利用分解组合法应用知识的能力。
【情感目标】1.语言表达能力；2.团队意识。
教学重点1.定轴轮系的识读、传动路线的分析。
2.定轴轮系传动比的计算、各轮回转方向的判定、末端带移动件的传动计算和齿轮受力分析。
教学难点定轴轮系各部分知识的综合运用。
行为能力分析【专业能力】熟练绘制定轴轮系，领会定轴轮系的识读，掌握定轴轮系传动比的计算、各轮回转方向的判定、末端带移动件的传动计算和齿轮受力分析。
【方法能力】知识的获取和消化吸收，分析判断、解决问题，分解组合应用，自学能力；【社会能力】语言表达、团队意识、展示技术。
教学方法任务式教学法、模块化教学法、多媒体演示法、分解组合教学法、分组测试激励法教具多媒体课件、实物投影仪教学设计过程教学环节教学内容教师活动学生活动【任务发布与分解】【定轴轮系部分任务单】(该类题目为高考必考题)现有一定轴轮系，已知各齿轮齿数Z1=20，Z2=40，Z3=15，Z4=60，Z5=18，Z6=18，Z7=1，Z8=40，Z9=20，齿轮9的模数m=3mm，齿轮1的转向如箭头所示，n1=100r/min，请完成一下任务：【任务一】用箭头法判别齿条10的移动方向？【任务二】计算出传动比i18？【任务三】确定蜗轮8的转速n8为多少？（r/min）【任务四】计算齿条10移动的速度v6为多少？（m/s）（注：了解其他几种末端形式，并分别掌握其移动速度计算。
