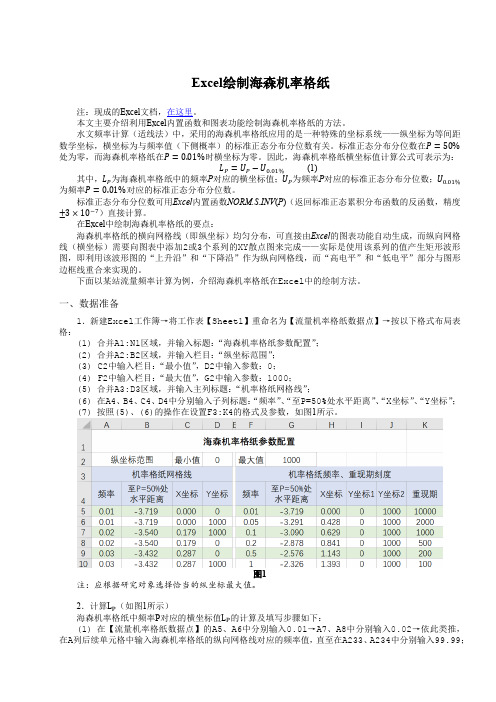

Excel绘制海森机率格纸注：现成的Excel文档，在这里。
本文主要介绍利用Excel内置函数和图表功能绘制海森机率格纸的方法。
水文频率计算（适线法）中，采用的海森机率格纸应用的是一种特殊的坐标系统——纵坐标为等间距数学坐标，横坐标为与频率值（下侧概率）的标准正态分布分位数有关。
标准正态分布分位数在P=50%处为零，而海森机率格纸在P=0.01%时横坐标为零。
因此，海森机率格纸横坐标值计算公式可表示为：L P=U P−U0.01%(1)其中，L P为海森机率格纸中的频率P对应的横坐标值；U P为频率P对应的标准正态分布分位数；U0.01%为频率P=0.01%对应的标准正态分布分位数。
标准正态分布分位数可用Excel内置函数NORM.S.INV(P)（返回标准正态累积分布函数的反函数，精度±3×10−7）直接计算。
在Excel中绘制海森机率格纸的要点：海森机率格纸的横向网格线（即纵坐标）均匀分布，可直接由Excel的图表功能自动生成，而纵向网格线（横坐标）需要向图表中添加2或3个系列的XY散点图来完成——实际是使用该系列的值产生矩形波形图，即利用该波形图的“上升沿”和“下降沿”作为纵向网格线，而“高电平”和“低电平”部分与图形边框线重合来实现的。
下面以某站流量频率计算为例，介绍海森机率格纸在Excel中的绘制方法。
一、数据准备1．新建Excel工作簿→将工作表【Sheet1】重命名为【流量机率格纸数据点】→按以下格式布局表格：(1) 合并A1:N1区域，并输入标题：“海森机率格纸参数配置”；(2) 合并A2:B2区域，并输入栏目：“纵坐标范围”；(3) C2中输入栏目：“最小值”，D2中输入参数：0；(4) F2中输入栏目：“最大值”，G2中输入参数：1000；(5) 合并A3:D3区域，并输入主列标题：“机率格纸网格线”；(6) 在A4、B4、C4、D4中分别输入子列标题：“频率”、“至P=50%处水平距离”、“X坐标”、“Y坐标”；(7) 按照(5)、(6)的操作在设置F3:K4的格式及参数，如图1所示。
海森机率格纸模板海森机率格纸模板是一种常见的数学工具，被广泛应用于概率论和统计学领域。
它的设计旨在帮助学生和研究者进行概率计算、数据分析和决策推断等方面的工作。
本文将探讨海森机率格纸模板的用途、结构以及有效使用方法，以期为读者提供一份生动、全面、有指导意义的指南。
首先，让我们来了解一下海森机率格纸模板的用途。
作为一个纸质工具，它可以用来进行随机事件的概率计算。
概率是一个描述事件发生可能性的数值，它常常在统计分析和预测中起到重要的作用。
利用海森机率格纸模板，我们可以更方便地计算各种事件的概率，并进行比较和分析，从而深入理解事件背后的规律。
那么，海森机率格纸模板是如何设计的呢？它通常由一个方形的纸质网格构成，每个网格都被划分成等距小方格。
每个小方格代表一个可能的结果，而整个网格上的方格总数就代表了所有可能结果的总数。
通过标注特定的事件和对应方格的数量，我们可以将事件发生的概率直观地展现在纸上，这样不仅方便计算，也便于观察和比较概率的大小。
使用海森机率格纸模板时，我们需要先确定事件和它们对应的方格数量。
事件可以是一个具体的结果，例如投掷一枚硬币，正面朝上的事件可以用“H”表示，反面朝上的事件可以用“T”表示。
我们可以在模板上标注相应的事件和对应的方格数量，然后计算每个事件的概率。
通过对概率的计算，我们可以得出事件发生的可能性大小，并进行比较和推断。
此外，海森机率格纸模板还可以用于数据分析。
当我们有一组样本数据时，我们可以将数据的范围分成不同的区间，并在模板上绘制相应的分布图。
通过观察分布图，我们可以直观地了解数据的分布情况，包括中心位置、离散程度等，从而为后续的数据分析和决策提供参考。
为了有效使用海森机率格纸模板，我们需要注意以下几点。
首先，要明确事件和对应的方格数量。
只有正确标注了事件和方格数量，才能保证计算的准确性。
其次，要准确计算各个事件的概率。
可以通过计算事件发生的次数与总的试验次数的比值来得出概率。
【关键词】Excel 函数工程水文频率曲线Microsoft Excel （简称Excel）是Microsoft Office中的一个重要组件，具有强大的计算功能，为工程水文及水利计算中的有关计算提供广阔的平台。
利用Excel可以有效提高工程水文及水利计算的速度和精度，具有快速、简便、灵活的特点。
特别是使用Excel的“拖动充填”、“排序”、“插入函数ƒx”、“图表”等功能，充分体现其优越性，可以充分解决工程水文及水力计算的有关问题。
本文可以通过其内置功能介绍如何比较轻松准确的绘制水文频率曲线。
其具体绘制步骤如下：1.制作海森机率格纸主要运用EXCEL电子表格中的NORMSINV函数进行计算。
（详见图1）在表中B2单元格中输入公式：=NORMSINV(A2%) （1.1）拖动单元格右下角的填充柄，将公式复制到本列其他单元格中。
在表中C6单元格中输入公式：=-$B$4-(-B6) （1.2）拖动单元格右下角的填充柄，将公式复制到本列其他单元格中。
在表中D2单元格中输入最小值，如“0”；在D3单元格中输入最大值，如“1600”；在D4单元格输入“=D2”；在D5单元格输入“=D3”。
拖动单元格右下角的填充柄，将公式复制到本列其他单元格中。
在表中E2单元格中输入公式：=1/A2*100 （1.3）拖动单元格右下角的填充柄，将公式复制至本列E25单元格止。
在表中E26单元格中输入公式：=1/(1-A26/100) （5）拖动单元格右下角的填充柄，将公式复制到本列其他单元格中。
图1 海森机率格纸2.绘制海森机率格纸在图1表格中点击“插入”菜单中的“图表”命令，在“标准类型”的“图表类型”表框中选择“XY散点图”，在“子图表类型”表框中选择“散点图”。
单击“下一步”按钮。
（详见图2）图2单击“系列”标签，在“系列”栏下点击“添加”按钮，在“X值”文本框内选取数据区域“海森机率格纸！$C$2:$C49”，在“Y值”文本框内选取数据区域“海森机率格纸！$D$2:$D49”。
Excel绘制海森机率格纸的方法（水文）Excel 绘制海森机率格纸的方法(水文)水文频率计算中采用的海森机率格纸是一种特殊的坐标系统，其纵坐标为均匀分格的常规数学坐标，横坐标与频率值（下侧概率）的标准正态分布分位数有关。
由于标准正态分布分位数在P =50%处为零，而海森机率格纸在P =0.01%时的横坐标值为零，因此海森机率格纸横坐标值计算公式可表示为：P P U U L +-=%01.0 （1）式（1）中，L P 为海森机率格纸中频率P 对应的横坐标值；U P 为频率P 对应的标准正态分布分位数；U 0.01%为频率P =0.01%对应的标准正态分布分位数。
标准正态分布分位数可以用Excel 软件中的内置函数NORMSINV （P ）直接计算，结果的精度可达到±3×10-7。
函数NORMSINV 为返回累积标准正态分布对应的自变量，该函数的详细说明和用法可参考Excel 软件的帮助。
一、海森机率格纸纵向网格线的绘制海森机率格纸的横向网格线为均匀分布，可直接由Excel 软件的图表功能自动生成，而纵向网格线不能直接由Excel 软件的图表功能自动生成，因为海森机率格纸要求的纵向网格线是不均匀的。
纵向网格线的绘制可以通过向图表中添加一个系列的XY 散点图来完成，下面以某站流量频率计算用海森机率格纸的绘制为例进行介绍，具体方法如下：1、设置纵坐标的最大值与最小值（如图1所示）新建Excel工作簿，将工作表“Sheet3”重命名为“流量机率格纸数据点”。
在本工作表D2单元格中输入“1800”，设置纵坐标最大值为1800，在D3单元格中输入“0”，设置纵坐标最小值为0。
注意：针对不同的研究对象，应选择合适的纵坐标最大值。
图12、计算海森机率格纸中频率P对应的横坐标值L P（如图1所示）（1）在“流量机率格纸数据点”工作表A6、A7单元格中分别输入“0.01”，在A8、A9单元格中分别输入“0.02”……，依此类推，在A列后续单元格中输入海森机率格纸纵向网格线对应的频率值，直至最后在A234、A235单元格中分别输入“99.99”。
