ISG立式管道离心泵结构简图

离心泵内部结构及特点，图文详解离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。

因此离心泵是工业生产中应用极为广泛的一种泵。

01泵房在石油石化生产企业中，大量使用着各种离心泵，在国民经济的其他部门离心泵也被广泛使用着。

离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

工作原理离心泵的分类一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵：即在泵轴上有两个或两个以上的叶轮。

单级离心泵多级离心泵二、按工作压力来分类低压泵、中压泵、高压泵三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

单侧进水式泵双侧进水式泵四、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

卧式泵立式泵离心泵的基本构造02单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。

泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。

按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。

后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。

【ISGB型便拆式管道离心泵】结构图：ISGB型便拆式管道离心泵价格流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机1 ISGB40-12.5 6.3 12.5 2900 0.55 380 1751 20292 ISGB40-125A 5.6 10 2900 0.37 380 1724 20023 ISGB40-20 6.3 20 2900 1.1 380 1807 21134 ISGB40-20A 5.6 16 2900 0.75 380 1751 20295 ISGB40-32 6.3 32 2900 2.2 380 1960 24336 ISGB40-32A 5.9 28 2900 1.5 380 1877 21967 ISGB40-32B 5.5 24 2900 1.1 380 1807 21138 ISGB40-50 6.3 50 2900 4 380 2474 32539 ISGB40-50A 5.9 44 2900 3 380 2349 297510 ISGB40-50B 5.3 36 2900 2.2 380 2071 251611 ISGB40-80 6.3 80 2900 7.5 380 3684 405912 ISGB40-80A 5.9 70 2900 5.5 380 3545 393413 ISGB40-80B 5.5 60 2900 5.5 380 3545 393414 ISGB40-12.5(1) 12.5 12.5 2900 1.1 380 1974 228015 ISGB40-12.5(I)A 11 10 2900 0.75 380 1904 219616 ISGB40-20(1) 12.5 20 2900 1.5 380 2071 239117 ISGB40-20(I)A 11 16 2900 1.1 380 2002 228018 ISGB40-32(1) 12.5 32 2900 3 380 2377 304419 ISGB40-32(I)A 11.7 28 2900 2.2 380 2113 259920 ISGB40-32（I)B 10.4 24 2900 1.5 380 2029 239121 ISGB40-50(I) 12.5 50 2900 5.5 380 3294 405922 ISGB40-50(I)A 11.7 44 2900 4 380 2766 353123 ISGB40-50(I)B 10.6 36 2900 3 380 2572 323924 ISGB40-80(I) 12.5 80 2900 11 380 5393 661625 ISGB40-80(I)A 11.6 70 2900 7.5 380 4101 479626 ISGB40-80(I)B 10.8 60 2900 7.5 380 4101 479627 ISGB40-80(I)C 10 52 2900 5.5 380 3989 4476流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机28 ISGB50-12.5 12.5 12.5 2900 1.1 380 1974 228029 ISGB50-12.5(I)A 11 10 2900 0.75 380 1918 221030 ISGB50-20 12.5 20 2900 1.5 380 2043 239131 ISGB50-20A 11 16 2900 1.1 380 1974 229432 ISGB50-32 12.5 32 2900 3 380 2363 303033 ISGB50-32A 11.7 28 2900 2.2 380 2113 258534 ISGB50-32B 10.4 22 2900 1.5 380 2029 239135 lSGB50-50 12.5 50 2900 5.5 380 3294 405936 ISGB50-50A 11.7 44 2900 4 380 2780 353137 ISGB50-50B 10.6 38 2900 3 380 2572 325338 ISGB50-80 12.5 80 2900 11 380 5379 661639 ISGB50-80A 11.6 70 2900 7.5 380 4114 479640 ISGB50-80B 10.8 60 2900 7.5 380 4114 479641 ISGB50-80C 10 52 2900 5.5 380 3989 447642 ISGB50-125(1) 25 12.5 2900 1.5 380 2029 239143 ISGB50-12.5(I)A 22.3 10 2900 1.1 380 1974 228044 ISGB50-20(1) 25 20 2900 3 380 2377 303045 ISGB50-20(I)A 22.3 16 2900 2.2 380 2155 264146 ISGB50-32(1) 25 32 2900 4 380 2683 337847 ISGB50-32(I)A 23.4 28 2900 4 380 2683 337848 ISGB50-32(I)B 21.6 24 2900 3 380 2419 287749 lSGB50-50(1) 25 50 2900 7.5 380 3447 428150 ISGB50-50(1)A 23.5 44 2900 7.5 380 3447 428151 ISGB50-50(I)B 21.8 38 2900 5.5 380 3336 400352 ISGB50-80(1) 25 80 2900 15 380 5880 729853 ISGB50-80(I)A 23.4 70 2900 11 380 5546 681154 ISGB50-80(I)B 21.6 60 2900 11 380 5546 681155 ISGB50-125(1) 25 125 2900 30 380 9118 1241356 ISGB50-125(I)A 23.7 113 2900 22 380 7506 9424流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机57 ISGB50-125(I)B 22.5 101 2900 18.5 380 6839 852158 ISGB50-125(I)C 20.6 85 2900 15 380 6491 800659 ISGB65-12.5 25 12.5 2900 1.5 380 2043 239160 ISGB65-12.5A 22.3 10 2900 1.1 380 1974 228061 ISGB65-20 25 20 2900 3 380 2419 310062 ISGB65-20A 22.3 16 2900 2.2 380 2155 264163 ISGB65-32 25 32 2900 4 380 2724 339264 ISGB65-32A 23.5 28 2900 4 380 2724 339265 lSGB65-32B 21.6 24 2900 3 380 2460 308666 ISGB65-50 25 50 2900 7.5 380 3531 426767 ISGB65-50A 23.5 44 2900 7.5 380 3531 426768 ISGB65-50B 21.8 38 2900 5.5 380 3406 400369 ISGB65-80 25 80 2900 15 380 5782 729870 ISGB65-80A 23.4 70 2900 11 380 5435 681171 ISGB65-80B 21.6 60 2900 11 380 5435 681172 ISGB65-125 25 125 2900 30 380 10258 1241373 ISGB65-125A 23.7 113 2900 22 380 8104 970274 ISGB65-125B 22.5 101 2900 18.5 380 7381 852175 ISGB65-125C 20.6 85 2900 15 380 6867 800676 ISGB65-12.5(1} 50 12.5 2900 3 380 2460 332277 ISGB65-12.5(I)A 44.7 410 2900 2.2 380 2168 287778 ISGB65-20(1) 50 20 2900 5.5 380 3364 412879 ISGB65-20(I}A 45 16 2900 4 380 2877 357280 ISGB65-32(1) 50 32 2900 7.5 380 3558 442081 ISGB65-32(I)A 46.7 28 2900 7.5 380 3558 442082 lSGB65-32(I)B 43.3 24 2900 5.5 380 3475 674283 ISGB65-50(1) 50 50 2900 15 380 5699 660384 ISGB65-50(I)A 47 44 2900 11 380 5365 639485 ISGB65-50(I)B 43.5 38 2900 7.5 380 3920 4545流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机86 ISGB65-80(1) 50 80 2900 22 380 7617 970287 ISGB65-80(I)A 46.7 70 2900 18.5 380 6686 757688 ISGB65-80(I)B 43.3 60 2900 15 380 6380 696489 ISGB65-125{1) 50 125 2900 37 380 10369 1264990 ISGB65-125(I)A 46.5 113 2900 30 380 9869 1195491 ISGB65-125(I)B 44.5 101 2900 30 380 9869 1195492 ISGB65-125(I)C 41 85 2900 22 380 7798 1000893 ISGB80-125 50 12.5 2900 3 380 2530 308694 ISGB80-12.5A 44.7 10 2900 2.2 380 2266 275295 ISGB80-20 50 20 2900 5.5 380 3364 397596 SGB80-20A 45 16 2900 4 380 2877 337897 ISGB80-32 50 32 2900 7.5 380 3572 414298 ISGB80-32A 46.7 28 2900 7.5 380 3572 414299 ISGB80-32B 43.3 24 2900 5.5 380 3475 3962 100 ISGB80-50 50 50 2900 15 380 5699 6603 101 ISGB80-50A 47 44 2900 11 380 5365 6394 102 lSGB80-50B 43.5 38 2900 7.5 380 3948 4615 103 ISGB80-80 50 80 2900 22 380 7325 9702 104 ISGB80-80A 46.7 70 2900 18.5 380 6728 7576 105 ISGB80-80B 43.3 60 2900 15 380 6408 6964 106 ISGBB0-125 50 125 2900 37 380 10898 12649 107 ISGB80-125A 46.5 113 2900 30 380 10550 11954 108 SGB80-125B 44.5 101 2900 30 380 10550 11954 109 ISGB80-125C 41 85 2900 22 380 7909 10008110 ISGB80-12.5(I) 100 12.5 2900 5.5 380 3489 4101 111 ISGB80-12.5(1)A 89 10 2900 4 380 3002 3753 112 ISGB80-20(I) 100 20 2900 11 380 5129 6255 113 ISGB80-20(I)A 89 16 2900 15 380 3823 4448 114 SGB80-32(I) 100 32 2900 15 380 5782 6811流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机115 ISGB80-32(I)A 93.5 28 2900 11 380 5393 6394 116 ISGB80-32(I)B 87 24 2900 11 380 5393 6394 117 ISGB80-50(1) 100 50 2900 22 380 7492 9591 118 ISGB80-50(I)A 93.5 44 2900 18.5 380 6408 7854 119 lSGB80-50(I)B 97 38 2900 15 380 5963 7367 120 ISGB80-80(1) 100 80 2900 37 380 10481 12649 121 ISGB80-80(I)A 93.5 70 2900 30 380 9730 11676 122 ISGB80-80(I)B 87 60 2900 30 380 9730 11676 123 ISGB100-12.5 100 12.5 2900 5.5 380 3684 4114 124 ISGB100-12.5A 89 10 2900 4 380 3183 3614 125 ISGBl00-20 100 20 2900 11 380 5129 6255 126 ISGB100-20A 89 16 2900 7.5 380 4031 4448 127 lSGB100-32 100 32 2900 15 380 6074 6811 128 ISGB100-32A 93.5 28 2900 11 380 5699 6394 129 ISGB100-32B 86.6 24 2900 11 380 5699 6394 130 ISGB100-50 100 50 2900 22 380 7534 9869 131 ISGB100-50A 93.5 44 2900 18.5 380 6589 7854 132 ISGB100-50B 87 38 2900 15 380 6269 7367 133 ISGB100-80 100 80 2900 37 380 11481 12969 134 ISGB100-80A 93.5 70 2900 30 380 10592 11885 135 ISGB100-80B 87 60 2900 30 380 10592 11815 136 ISGB125-12.5A 143 10 2900 7.5 380 4531 5046 137 lSGB125-20 160 20 2900 15 380 6519 7172 138 ISGB125-20A 143 16 2900 11 380 6144 7576 139 ISGB125-32 160 32 2900 22 380 7784 9869 140 ISGB125-32A 150 28 2900 18.5 380 6853 7854 141 ISGB125-32B 138 24 2900 15 380 6547 7367 142 ISGB125-50 160 50 2900 37 380 10912 12371 143 ISGB125-50A 150 44 2900 30 380 10189 11537编号型号流量扬程转速电机功率电压ISGB型（元/台）(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机144 ISGB125-50B 138 37.5 2900 22 380 8229 9869 145 ISGB125-80 160 80 2900 55 380 17584 20572 146 ISGB125-80A 150 70 2900 45 380 14678 17375 147 ISGB125-80B 138 60 2900 37 380 12315 13344 148 ISGB125-32(1) 200 32 2900 30 380 9661 11815 149 ISGB125-32(I)A 187 28 2900 22 380 8048 9869 150 ISGB125-50(1) 200 50 2900 45 380 12315 16819 151 ISGB125-50(I)A 187 44 2900 37 380 10953 12649 152 lSGB125-50(I>B 173 37 2900 30 380 10203 11537 153 ISGB125-80 200 80 2900 75 380 22157 25437 154 ISGB125-80(I)A 187 70 2900 55 380 18946 22518 155 ISGB125-80(I)B 173 60 2900 45 380 14929 17375 156 ISGB150-12.5 160 12.5 1450 11 380 7200 8298 157 ISGB150-12.5A 140 10 1450 7.5 380 5866 6533 158 ISGB150-20 160 20 1450 15 380 8423 8785 159 ISGB150-20A 140 17 1450 11 380 7200 8159 160 ISGB150-20B 120 14 1450 7.5 380 6047 6533 161 ISGB150-32 160 32 1450 22 380 9341 11537 162 ISGB150-32A 140 28 1450 18.5 380 9021 10564 163 ISGB150-32B 120 24 1450 15 380 8145 9869 164 ISGB150-50 160 50 1450 37 380 13997 17375 165 ISGB150-50A 140 44 1450 30 380 11398 13608 166 ISGB150-50B 120 38 1450 22 380 9952 11537 167 ISGB150-80 160 80 1450 55 380 20225 24603 168 ISGB150-80A 140 70 1450 45 380 18543 20711 169 ISGB150-80B 120 60 1450 37 380 17820 20155 170 ISGB150-80 200 80 2900 75 380 21100 26410 171 ISGB150-80A 187 70 2900 55 380 17750 22657 172 ISGB150-80B 173 60 2900 45 380 14984 19321流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机173 ISGB150-12.5(1) 200 12.5 1450 15 380 7812 8896 174 ISGB150-12.5(I)A 179 10 1450 11 380 7186 8410 175 ISGB150-20(1) 200 20 1450 18.5 380 8618 9480 176 ISGB150-20(I)A 184 17 1450 15 380 8840 9035 177 ISGB150-20(I)B 167 14 1450 11 380 7423 8618178 ISGB150-32(1) 200 32 1450 30 380 10967 12788 179 ISGB150-32(I)A 187 28 1450 22 380 9355 10898 180 ISGB150-32(I)B 173 24 1450 18.5 380 9021 10397 181 ISGB150-50(1) 200 50 1450 45 380 14637 18209 182 ISGB150-50(I)A 187 44 1450 37 380 13455 17931 183 ISGB150-50(I)B 174 38 1450 30 380 11801 13566 184 ISGB150-50(I)C 160 32 1450 22 380 9952 11815 185 ISGB150-80(1) 200 80 1450 75 380 23602 26410 186 ISGB150-80(l)A 187 70.5 1450 75 380 23602 26410 187 ISGB150-80(I)B 174 62 1450 55 380 20336 22657 188 ISGB150-80{I)C 160 54.5 1450 45 380 18251 19321 189 lSGB200-12.5 200 12.5 1450 15 380 8284 9591 190 ISGB200-12.5A 179 10 1450 11 380 7909 9077 191 ISGB200-20 200 20 1450 18.5 380 9174 10536 192 ISGB200-20A 184 17 1450 15 380 8284 9591 193 lSGB200-20B 167 14 1450 11 380 7798 9077 194 ISGB200-32 200 32 1450 30 380 11718 13566 195 ISGB200-32A 187 27 1450 22 380 10008 11815 196 ISGB200-32B 173 24 1450 18.5 380 9758 11009 197 ISGB200-50 200 50 1450 45 380 15207 18487 198 ISGB200-50A 187 44 1450 37 380 14387 18140 199 ISGB200-50B 174 38 1450 30 380 12107 14456 200 ISGB200-50C 160 32 1450 22 380 10634 12371 201 ISGB200-125(1) 400 12.5 1450 22 380 10105 11815流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机202 ISGB200-12.5(I)A 358 10 1450 18.5 380 9966 11009 203 ISGB200-20(1) 400 20 1450 30 380 11537 14456 204 ISGB200-20(I)A 358 17 1450 22 380 10078 12371 205 ISGB200-20(I)B 322 14 1450 18.5 380 9939 10981 206 ISGB200-32(1) 400 32 1450 55 380 18292 23352 207 ISGB200-32(I)A 374 28 1450 45 380 15554 19321 208 ISGB200-32(I)B 346 24 1450 37 380 15012 18765 209 ISGB200-50(1) 400 50 1450 75 380 21948 27703 210 ISGB200-50(l)A 374 44 1450 75 380 21948 27703 211 ISGB200-50(I)B 346 38 1450 55 380 19043 23769 212 ISGB200-50(I)C 320 32 1450 45 380 16694 19363 213 ISGB200-80{1) 400 80 1450 132 380 45203 64357214 ISGB200-80(I)A 374 70 1450 110 380 41631 62689 215 ISGB200-80(I)B 346 60 1450 90 380 34264 34889 216 ISGB200-80(I)C 320 56 1450 75 380 28106 31859 217 ISGB250一20 550 20 1450 45 380 18570 20822 218 ISGB250-20A 506 17 1450 37 380 17597 20016 219 ISGB250-32 550 32 1450 75 380 24659 30163 220 ISGB250-32A 506 28 1450 55 380 23227 24881 221 ISGB250-32B 466 25 1450 45 380 20364 22184 222 ISGB250-50 550 50 1450 110 380 39990 51986 223 ISGB250-50A 506 44 1450 90 380 32609 37113 224 ISGB250-50B 466 39.5 1450 75 380 31789 33221 225 ISGB250-50C 428 35 1450 75 380 31789 33221 226 ISGB300-32 720 32 1450 90 380 34681 38086 227 ISGB300-32A 662 28 1450 75 380 32665 36557 228 ISGB300-32B 609 23.5 1450 55 380 256872 25618 229 ISGB300-44 720 44 1450 132 380 51611 63801 230 ISGB300-44A 666 38 1450 110 380 48247 61688流量扬程转速电机功率电压ISGB型（元/台）编号型号(m3／h) (m) (r/min) （kW) (v) 配普通电机配防爆电机231 ISGB300-44B 614 32 1450 90 380 34055 40866 232 ISGB300-50 720 50 1450 132 380 35070 65608 233 ISGB300-50A 662 44 1450 110 380 48567 63384 234 ISGB300-50B 609 38 1450 90 380 38767 43368 235 ISGB300-50C 561 33 1450 75 380 34250 41839。

【ISG 型立式管道离心泵】产品结构图：ISG 立式管道泵结构图1 取压塞 ISG 型结构说明：1.泵与电机同端盖，轴向尺寸缩短，结构简单。

2.泵体上设有取压孔和放水孔。

3.泵体上设有排气阀，工作前能拐车放泵内空气。

4.泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。

2 排气阀3 叶轮4 机械密封5 挡水圈6 电机7 轴8 联体座9 叶轮螺母 10 泵体 11放水阀IRG 立式热水管道泵结构图1 取压塞 IRG 型结构说明：1.泵体与上部结构中间装有隔热盖，适用于介质温度T 〈120度的场合。

2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。

3.可根据用户要求隔热盖内安装风冷装置。

2 排气阀3 叶轮4 机械密封5 轴承6 电机7 联体座8 挡水圈9 叶轮螺母 10泵体11放水阀GRG 高温型立式管道泵结构1 排气阀 GRG 型结构说明：1.泵体与上部结构中间采用外供水隔热和冷却，可以适用于温度-45度~+240度的高温场合。

2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。

3.采用组合式密封，下端为进口钛合金密封环的中型高温机械密封。

2 叶轮 3 泵盖 4 机械密封 5 挡水圈 6 电机 7 轴承 8 联体座 9 冷却水管 10叶轮螺母11 泵体ISG、IRG、IHG、YG、IHGB立式、ISW卧式单级单吸管道离心泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式1 15-80 1.5 8 2800 0.18 220 417 723 / / /2 20-110 2.5 15 2800 0.37 220 500 931 / / /3 20-160 2.5 32 2900 1.1 220 765 1265 / / /4 25-110 4 15 2900 0.55 220 695 1209 1154 / /5 25-125 4 20 2900 0.75 220 737 1265 1140 / /6 25-160 4 32 2900 1.5 220 765 1404 1154 / /7 25-160A 3.7 28 2900 1.1 220 695 1334 1321 / /8 32-100 4.5 12.5 2900 0.55 220 765 1279 1307 / /9 32-100(I) 6.3 12.5 2900 1.1 220 765 1265 1154 / /10 32-125 4.5 20 2900 0.75 220 737 1195 1154 / /11 32-125A 4 16 2900 0.55 220 695 1140 / / /12 32-160 4 32 2900 1.1 220 765 1348 1265 / /13 40-100 6.3 12.5 2900 0.55 220 695 1140 / / /14 40-100A 5.5 8 2900 0.37 220 500 931 / / /15 40-125 6.3 20 2900 1.1 220 765 1334 1251 / /16 40-125A 5.5 16 2900 0.75 220 737 1209 1154 / /17 40-100(I) 12.5 12.5 2900 1.1 220 834 1209 1195 / /18 40-100(I)A 10.5 8 2900 0.75 220 737 1182 / / /19 40-125(I)A 10.5 16 2900 1.1 220 765 1362 1265 / /20 50-100 12.5 12.5 2900 1.1 220 765 1362 1321 / /21 50-100A 12.5 10 2900 0.75 220 737 1265 1168 / /22 50-125A 11.2 17.2 2900 1.1 220 765 1348 1251 / /23 50-100(I)A 22.4 10 2900 1.1 220 765 1404 1279 / /24 65-100A 20 8 2900 1.1 220 765 1390 1279 / /25 20-160 2.5 32 2900 1.1 380 723 1112 1195 1724 86226 25-160A25-160 4 20 2900 0.75 380 695 1084 1154 1724 83427 32-100(I) 4 32 2900 1.5 380 765 1279 1209 1863 90428 32-125 3.7 28 2900 1.1 380 723 1112 1182 1724 862编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式29 32-100(I) 6.3 20 2900 1.1 380 723 1126 1154 1724 86230 32-125 5 20 2900 0.75 380 695 1084 1154 1751 83431 32-125（I) 6.3 20 2900 1.1 380 723 1168 1195 1751 86232 32-160 4.5 32 2900 1.5 380 765 1460 1529 2335 90433 32-160A 4 25 2900 1.1 380 723 1209 1237 1877 86234 32-160(I) 6.3 32 2900 2.2 380 834 1696 1724 2335 97335 32-200 4.5 50 2900 3 380 1182 2057 2085 3253 132136 32-200A 4 40 2900 2.2 380 890 1696 1724 2599 104337 32-200(I) 6.3 50 2900 4 380 1362 2460 2502 3406 152938 40-125 206.3 20 2900 1.1 380 723 1209 1251 1863 86239 40-125A 5.6 16 2900 0.75 380 695 1084 1154 1738 83440 40-160 6.3 32 2900 2.2 380 834 1599 2502 2502 97341 40-160A 5.9 28 2900 1.5 380 765 1501 2335 2335 90442 40-160B 5.2 24 2900 1.1 380 723 1473 1529 2280 86243 40-200 6.3 50 2900 4 380 1362 2446 2502 3711 152944 40-200A 5.9 44 2900 3 380 1154 2113 2446 3253 139045 40-200B 5.5 38 2900 2.2 380 917 1974 1946 3058 111246 40-250 6.3 80 2900 7.5 380 2113 3600 3114 5185 229447 40-250A 5.9 70 2900 5.5 380 1988 3294 3183 4935 222448 40-250B 5.5 60 2900 4 380 1529 3058 2947 4643 166849 40-100(I) 12.5 12.5 2900 1.1 380 723 1084 1154 1668 86250 40-125(I) 12.5 25 2900 1.5 380 765 1473 1543 2307 90451 40-125(I)A 10.5 16 2900 1.1 380 723 1154 1279 1877 86252 40-160(I) 12.5 32 2900 3 380 1154 2085 2071 3197 139053 40-160(I)A 11.7 28 2900 2.2 380 834 1668 1696 2558 100154 40-160(I)B 10.5 22.5 2900 1.5 380 792 1626 1668 2405 97355 40-200(I) 12.5 50 2900 5.5 380 1946 3197 3100 4809 215556 40-200(I)A 11.7 44.5 2900 4 380 1390 2502 2433 3767 159957 40-200(I)B 10.5 35 2900 3 380 1182 2002 2294 3572 1362编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式58 40-250（I) 12.5 80 2900 11 380 3267 4865 5129 7047 361459 40-250（I)A 11.7 70 2900 7.5 380 2113 3725 3600 5324 236360 40-250（I)B 10.5 60 2900 5.5 380 1988 3267 3197 4865 229461 50-100 12.5 12.5 2900 1.1 380 723 1168 1182 1738 86262 50-125 12.5 20 2900 1.5 380 765 1473 1543 2307 90463 50-125A 11.2 17.2 2900 1.1 380 723 1237 1279 1877 86264 50-160 12.5 32 2900 3 380 1154 2085 2057 3197 139065 50-160A 11.7 28 2900 2.2 380 834 1654 1696 2558 100166 50-160B 10.5 22.5 2900 1.5 380 792 1640 1682 2460 93167 50-200 12.5 50 2900 5.5 380 1946 3169 3114 4809 215568 50-200A 11.7 44.5 2900 4 380 1390 2502 2433 3781 159969 50-200B 10.5 35 2900 3 380 1182 2363 2307 3614 139070 50-250 12.5 80 2900 11 380 3267 4879 5115 7047 361471 50-250A 11.7 70 2900 7.5 380 2113 3725 3545 5310 236372 50-250B 10.5 60 2900 5.5 380 2016 3267 3197 4865 222473 50-100A 25 12.5 2900 1.5 380 792 1501 1543 2335 93174 50-100(I)A 22.4 10 2900 1.1 380 723 1279 1279 1918 86275 50-125(I) 25 20 2900 3 380 11815 1849 1849 2558 139076 50-125(I)A 22.4 16 2900 2.2 380 834 1585 1585 2363 97377 50-160(I) 25 32 2900 4 380 1390 2391 2391 3836 159978 50-160(I)A 23.4 28 2900 3 380 1182 2280 2280 3308 139079 50-160(I)B 21.6 24 2900 3 380 1182 2141 2141 3169 139080 50-200(I) 25 50 2900 7.5 380 2113 3406 3406 5060 236381 50-200(I)A 23.4 44 2900 7.5 380 2113 3114 3114 4809 236382 50-200(I)B 21.6 37 2900 5.5 380 1974 2891 2891 4823 222483 50-250(I) 25 80 2900 15 380 3475 5352 5546 7562 378184 50-250(I)A 23.4 70 2900 11 380 3267 4907 5171 7172 360085 50-251(I)B 21.6 60 2900 11 380 3267 4935 5129 7103 355886 50-315(I) 25 125 2900 30 380 6366 9605 9494 13191 6936编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式87 50-315(I)A 23.4 110 2900 22 380 4809 7061 4962 9605 539388 50-315(I)B 23.6 93 2900 18.5 380 4684 6672 6783 9021 526889 65-100 25 12.5 2900 1.5 380 792 1501 1557 2335 93190 65-100A 22.4 10 2900 1.1 380 765 1279 1279 1918 90491 65-125 25 20 2900 3 380 1182 1863 1890 2794 132192 65-125A 22.4 16 2900 2.2 380 876 1585 1612 2502 101593 65-160 25 32 2900 4 380 1390 2446 2391 3711 159994 65-160A 23.4 28 2900 3 380 1182 2335 2280 3558 139095 65-160B 21.6 24 2900 2.2 380 1043 2057 2002 3155 125196 65-200 25 50 2900 7.5 380 2085 3114 3406 5060 229497 65-200A 23.4 44 2900 5.5 380 1946 3378 3239 4809 215598 65-200B 21.6 37 2900 4 380 1432 2502 2502 3753 159999 65-250 25 80 2900 15 380 3475 5352 5546 7562 3892 100 65-250A 23.4 70 2900 11 380 3267 4990 5171 7172 3614 101 65-250B 21.6 60 2900 11 380 3267 4935 5101 7117 3558 102 65-315 25 125 2900 30 380 6380 9605 9494 13205 7311 103 65-315A 23.4 110 2900 22 380 4809 7061 7172 9605 5393 104 65-315B 21.6 93 2900 18.5 380 4406 6672 6783 8910 4823 105 65-100(I) 50 12.5 2900 3 380 1182 2168 2113 3308 1321 106 65-100(I)A 44.8 10 2900 2.2 380 917 1710 1724 2599 1056 107 65-125(I) 50 20 2900 5.5 380 1946 3044 3044 4670 2155 108 65-125(I)A 44.8 16 2900 4 380 1432 2502 2002 3767 1599 109 65-160(I) 50 32 2900 7.5 380 2085 3475 3406 5060 2294 110 65-160(I)A 46.8 28 2900 5.5 380 1946 3225 3169 4907 2155111 65-160(I)B 43.2 24 2900 4 380 1432 2502 2502 3753 1599 112 65-200（I) 50 50 2900 15 380 3475 5254 5254 7423 3823 113 65-200（I)A 46.8 44 2900 11 380 3267 4879 4879 7047 2155 114 65-200（I)B 43 37 2900 7.5 380 2113 3670 3670 5254 2363 115 65-250(I) 50 80 2900 22 380 4684 6825 6825 9355 5282编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式116 65-250(I)A 46.8 70 2900 18.5 380 3781 5838 5838 8076 4198 117 65-250(I)B 43 60 2900 15 380 3628 5699 5699 7881 4059 118 65-315(I) 50 125 2900 37 380 6881 10731 10731 14025 7103 119 65-315(I)A 45.8 110 2900 30 380 6199 9438 9438 13525 6755 120 65-315(I)B 43 93 2900 30 380 6019 9396 9396 13233 7256 121 80-100 50 12.5 2900 3 380 1223 2168 2168 3308 1364 122 80-100A 44.8 10 2900 2.2 380 1070 1710 1710 2599 1209 123 80-125 50 20 2900 5.5 380 1946 3044 3044 4670 2155 124 80-125A 44.8 16 2900 4 380 1390 2502 2433 3781 1585 125 80-160 50 32 2900 7.5 380 2085 3475 3406 5060 2294 126 80-160A 46.8 28 2900 5.5 380 1946 3253 3183 4935 2224 127 80-160B 43.2 24 2900 4 380 1390 2502 2502 3753 1599 128 80-200 50 50 2900 15 380 3545 5254 5477 7437 3892 129 80-200A 46.8 44 2900 11 380 3267 4865 5115 7047 3753 130 80-200B 43 37 2900 7.5 380 2085 3600 3475 5185 2433 131 80-250 50 80 2900 22 380 5004 6825 7061 9355 5282 132 80-250A 46.8 70 2900 18.5 380 3823 5838 5908 8076 4379 133 80-250B 43 60 2900 15 380 3614 5602 5671 7812 3948 134 80-315 50 125 2900 37 380 7506 10953 10508 14984 7756 135 80-315A 45.8 110 2900 30 380 7228 10759 10314 14595 7409 136 80-315B 43 93 2900 30 380 6950 9855 9605 13455 7228 137 80-315C 41 85 2900 22 380 4865 8966 8729 12274 6199 138 80-350 50 150 2900 55 380 11815 17041 17639 24339 12149 139 80-350A 44 142 2900 45 380 9730 13997 14359 19849 9897 140 80-350B 40 135 2900 37 380 7506 10953 10578 14984 7756 141 80-100(I) 100 12.5 2900 5.5 380 2016 3183 3114 4809 2224 142 80-100(I)A 89 10 2900 4 380 1529 2558 2474 3558 1668 143 80-125(I) 100 20 2900 11 380 3267 4865 5115 7047 3614 144 80-125(I)A 89 16 2900 7.5 380 2155 3600 3461 5185 2363编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式145 80-160（I) 100 32 2900 15 380 3475 5240 5477 7423 3892 146 80-160（I)A 93.5 28 2900 11 380 3267 4990 5171 7117 3614147 80-160（I)B 86.4 24 2900 7.5 380 2155 3614 3614 5213 2363 148 80-200(I) 100 50 2900 22 380 5004 6825 7061 9369 5282 149 80-200(I)A 93.5 44 2900 18.5 380 4031 5838 5908 8076 4198 150 80-200(I)B 86.4 37 2900 15 380 3753 5602 5671 6755 3948 151 80-250(I) 100 80 2900 37 380 7645 10717 10467 14734 7617 152 80-250(I)A 93.5 70 2900 30 380 6672 9605 9494 13191 6936 153 80-250(I)B 86.4 60 2900 22 380 5282 9563 9452 13108 6894 154 80-315(I) 100 125 2900 75 380 13900 19905 19557 26257 14081 155 80-315(I)A 93.5 110 2900 55 380 11815 16916 16736 22977 12107 156 80-315(I)B 86.4 93 2900 45 380 9730 13747 13580 20155 9827 157 80-315(I)C 80 85 2900 37 380 7506 11398 10773 16527 7715 158 100-100 100 12.5 2900 5.5 380 2016 3169 3114 4420 2224 159 100-100A 89 10 2900 4 380 1460 2558 2474 3850 1599 160 100-125 100 20 2900 11 380 3267 4879 5115 7047 3642 161 100-125A 89 16 2900 7.5 380 2224 3600 3475 5185 2433 162 100-160 100 32 2900 15 380 3475 5254 5491 7437 3781 163 100-160A 93.5 28 2900 11 380 3267 4879 5115 7047 3600 164 100-160B 86.4 24 2900 7.5 380 2294 3614 3614 5282 2363 165 100-200 100 50 2900 22 380 4684 6825 7061 9355 5282 166 100-200A 93.5 44 2900 18.5 380 3767 5838 5908 8076 4184 167 100-200B 86.4 37 2900 15 380 3531 5602 5671 7812 3948 168 100-250 100 80 2900 37 380 6922 10717 10467 14734 7617 169 100-250A 93.5 70 2900 30 380 6380 9605 9494 13191 6936 170 100-250B 86.4 60 2900 22 380 4851 6922 7145 9480 5435 171 100-315 100 125 2900 75 380 13997 20072 19474 28175 14762 172 100-315A 93.5 110 2900 55 380 11315 17041 17639 24339 12510 173 100-315B 86.4 93 2900 45 380 9730 13997 14359 19849 10842编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式174 100-350 100 150 2900 90 380 17041 25548 24937 35223 18348 175 100-350A 88 142 2900 75 380 14359 21295 20683 28815 15012 176 100-350B 80 135 2900 55 380 11593 17639 17875 24978 12413 177 100-100（I) 160 12.5 2900 11 380 3267 4670 4809 6547 3558 178 100-125(I) 160 20 2900 15 380 3475 5032 5352 7047 3795 179 100-125(I)A 143 16 2900 11 380 3267 4712 5004 6575 3586 180 100-160(I) 160 32 2900 22 380 4643 6978 7172 10467 5226 181 100-160(I)A 150 28 2900 18.5 380 3781 5699 5866 8966 4198 182 100-200(I) 160 50 2900 37 380 7047 10578 10634 15290 7742 183 100-200(I)A 150 44 2900 30 380 6450 9674 9744 13539 7006 184 100-200(I)B 138 37 2900 22 380 4643 7172 7256 10550 5226185 100-250(I) 160 80 2900 55 380 11329 16972 17125 23741 12149 186 100-250(I)A 150 70 2900 45 380 9730 15221 15457 21865 10717 187 100-250(I)B 138 60 2900 37 380 7645 12663 13163 18709 9077 188 125-100 160 12.5 2900 11 380 3267 5060 5171 7520 3711 189 125-100A 143 10 2900 7.5 380 2294 3781 3836 5685 2405 190 125-125 160 20 2900 15 380 3475 5117 5296 7423 3725 191 125-125A 143 16 2900 11 380 3267 4990 5171 7200 3600 192 125-160 160 32 2900 22 380 4851 6922 7145 9480 5435 193 125-160A 150 28 2900 18.5 380 3711 5963 5963 8201 4031 194 125-160B 138 24 2900 15 380 3586 5713 5713 7937 4017 195 125-200 160 50 2900 37 380 7089 10842 10703 15568 7784 196 125-200A 150 44 2900 30 380 6533 9730 9730 13900 7089 197 125-2000B 138 37 2900 22 380 4726 7367 7228 10703 5282 198 125-250 160 80 2900 55 380 11398 19599 20197 28884 12510 199 125-250A 150 70 2900 45 380 9730 17041 17639 24339 10842 200 125-250B 138 60 2900 37 380 7645 14345 14470 20113 9105 201 125-315 160 125 2900 90 380 19015 26980 27091 41339 20294 202 125-315A 150 110 2900 75 380 16569 23435 23380 34083 17903编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式203 125-315B 143 100 2900 75 380 13997 20155 20155 28495 14873 204 125-315C 134 88 2900 55 380 11468 17597 17431 22157 12274 205 150-125 160 24 2900 11 380 3406 4990 5171 7172 3600 206 150-125A 150 16 2900 7.5 380 2502 3975 3656 5574 2502 207 150-160 160 32 2900 22 380 4851 6922 7145 9480 5435 208 150-160A 150 28 2900 18.5 380 3711 5963 5963 8201 4128 209 150-160B 140 24 2900 15 380 3586 5713 5713 7937 4017 210 150-200 160 50 2900 37 380 7228 10981 10842 15707 7923 211 150-200A 150 44 2900 30 380 6672 9869 9869 13900 7228 212 150-200B 140 38 2900 22 380 4865 7367 7367 10842 5421 213 150-250 200 80 2900 75 380 14039 21962 22379 31275 17097 214 150-250A 187 70 2900 55 380 11537 19460 20155 28912 12649 215 150-250B 172 60 2900 45 380 9730 17097 17375 24325 10842 216 150-315 200 125 2900 110 380 27244 36974 36557 50318 28495 217 150-315A 187 110 2900 90 380 17041 25548 24937 35223 18362 218 150-315B 172 93 2900 75 380 14595 22101 22657 31553 17375 219 150-350 160 150 2900 110 380 29746 39476 3892 50735 30858 220 150-350A 150 142 2900 90 380 17041 25493 20683 35223 18362 221 150-350B 140 135 2900 75 380 14956 22240 22935 31831 17514 222 40-125(I) 6.3 5 1450 0.55 380 765 1362 1279 1904 9035223 40-160(I) 6.3 8 1450 0.55 380 834 1418 1348 1974 973 224 40-160(I)A 5.8 6 1450 0.55 380 834 1418 1348 1974 973 225 40-200(I) 6.3 12.5 1450 0.75 380 973 1640 1543 2280 1112 226 40-200(I)A 5.8 11 1450 0.55 380 973 1487 1418 2085 1112 227 40-250（I) 6.3 20 1450 1.5 380 1251 2224 2113 3114 1390 228 40-250（I)A 5.8 17 1450 1.1 380 1112 1946 1849 2724 1251 229 50-125 6.3 5 1450 0.55 380 834 1362 1279 1904 973 230 50-160 6.3 8 1450 0.55 380 834 1418 1348 1974 973 231 50-160A 5.5 6 1450 0.55 380 834 1418 1348 1974 973编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式232 50-200 6.3 12.5 1450 0.75 380 973 1640 1543 2280 1112 233 50-200A 5.8 11 1450 0.55 380 945 1487 1418 2085 1084 234 50-250 6.3 20 1450 1.5 380 1251 2224 2113 3114 1390 235 50-250A 5.8 17 1450 1.1 380 1112 1946 1849 2724 1251 236 50-125(I) 12.5 5 1450 0.55 380 834 1487 1418 2085 973 237 50-160(I) 12.5 8 1450 0.75 380 973 1640 1543 2280 1112 238 50-160(I)A 11 6 1450 0.55 380 945 1487 1418 2085 1084 239 50-200(I) 12.5 12.5 1450 1.1 380 1084 1946 1849 2724 1223 240 50-200(I)A 11.2 10 1450 0.75 380 973 1640 1543 2280 1112 241 50-250(I) 12.5 20 1450 2.2 380 1529 2780 2585 3864 1668 242 50-250(I)A 11.7 17.5 1450 1.5 380 1321 2307 2196 2752 1460 243 50-250(I)B 10 13 1450 1.1 380 1182 2029 1946 2850 1321 244 50-315(I) 12.5 32 1450 4 380 1946 3475 3294 4865 2155 245 50-315(I)A 11.7 28 1450 3 380 1807 3197 3030 4476 2016 246 50-315(I)B 10 21 1450 3 380 1807 3197 3030 4476 2016 247 65-125 12.5 5 1450 0.55 380 945 1487 1418 2085 1112 248 65-160 12.5 8 1450 0.75 380 973 1640 1543 2280 1112 249 65-160A 11 6 1450 0.55 380 945 1487 1418 2085 1112 250 65-200 12.5 12.5 1450 1.1 380 1112 1960 1849 2724 1251 251 65-200A 11.2 10 1450 0.75 380 973 1640 1543 2280 1112 252 65-250 12.5 20 1450 2.2 380 1487 2780 2627 3864 1668 253 65-250A 11.7 17.5 1450 1.5 380 1321 2307 2196 3225 1529 254 65-250B 10 13 1450 1.1 380 1182 2029 1946 2850 1390 255 65-315 12.5 32 1450 4 380 1946 3475 3294 4865 2155 256 65-315A 11.7 28 1450 3 380 1807 3197 3030 4476 2016 257 65-315B 10 21 1450 3 380 1807 3197 3030 4476 2016 258 65-125(I) 25 5 1450 0.75 380 973 1640 1543 2280 1112 259 65-160(I) 25 8 1450 1.5 380 1321 2363 2196 3225 1529 260 65-160(I)A 22 6 1450 1.1 380 1182 2029 1946 2850 1390编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式261 65-200（I) 25 12.5 1450 2.2 380 1529 2780 2627 3864 1668 262 65-200（I)A 23.3 11 1450 1.5 380 1321 2307 2196 3225 1529 263 65-250(I) 25 20 1450 3 380 1807 3197 3030 4476 2016 264 65-250(I)A 22.2 15.8 1450 2.2 380 1529 2780 2627 3864 1668 265 65-250(I)B 20 12.8 1450 1.5 380 1321 2363 2196 3225 1529 266 65-315(I) 25 32 1450 5.5 380 2641 4823 4531 6714 2919 267 65-315(I)A 22.5 26 1450 4 380 1946 3517 3336 4935 2155 268 65-315(I)B 20 21 1450 3 380 1807 3253 3100 4559 2016 269 80-125 25 5 1450 0.75 380 973 1640 1543 2280 1112 270 80-160 25 8 1450 1.5 380 1321 2363 2196 3225 1529 271 80-160A 22 6 1450 1.1 380 1182 2029 1946 2850 1390 272 80-200 25 12.5 1450 2.2 380 1529 2780 2627 3864 1738 273 80-200A 23.3 11 1450 1.5 380 1321 2363 2196 3225 1529 274 80-250 25 20 1450 3 380 1946 3253 3100 4559 2155 275 80-250A 22.2 15.8 1450 2.2 380 1599 2850 2697 3989 1807 276 80-250B 20 12.8 1450 1.5 380 1348 2266 2377 3336 1668 277 80-315 25 32 1450 5.5 380 2780 4823 4531 6867 3058 278 80-315A 22.5 26 1450 4 380 2016 3586 3406 5004 2224 279 80-315B 20 21 1450 3 380 1877 3308 3141 4629 2085 280 80-125(I) 50 5 1450 1.5 380 1321 2363 2196 3225 1599 281 80-160（I) 50 8 1450 2.2 380 1529 2780 2627 3864 1668 282 80-160（I)A 46 6 1450 1.5 380 1321 2363 2196 3225 1599 283 80-200(I) 50 12.5 1450 4 380 1946 3517 3336 4935 2224 284 80-200(I)A 44.7 10 1450 3 380 1877 3253 3100 4559 2155 285 80-250(I) 50 20 1450 5.5 380 2641 4823 4531 6867 2919 286 80-250(I)A 46 17 1450 4 380 2016 3586 3406 5004 2224 287 80-250(I)B 40.5 13 1450 3 380 1877 3308 3141 4629 2085 288 80-315(I) 50 32 1450 11 380 4448 6394 6255 9452 4865 289 80-315(I)A 46 27.9 1450 7.5 380 3058 5616 5407 8326 3336编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式290 80-315(I)B 40.5 21 1450 5.5 380 2919 5115 4893 7589 3197 291 100-125 50 5 1450 1.5 380 1390 2391 2266 3336 1599 292 100-160 50 8 1450 2.2 380 1557 2850 2697 3989 1807 293 100-160A 46 6 1450 1.5 380 1390 2446 2321 3419 1599 294 100-200 50 12.5 1450 4 380 1974 3572 3406 5004 2252 295 100-200A 44.7 10 1450 3 380 1835 3308 3141 4629 2085 296 100-250 50 20 1450 5.5 380 2919 5115 4823 7450 3197297 100-250A 46 17 1450 4 380 2016 3656 3475 5129 2294 298 100-250B 40.5 13 1450 3 380 1877 3392 3211 4740 1960 299 100-315 50 32 1450 11 380 4240 6172 5977 8660 4448 300 100-315A 46 27.9 1450 7.5 380 3128 5616 5407 8326 3475 301 100-315B 40.5 21 1450 5.5 380 2919 5115 4893 7589 3197 302 100-125(I) 80 5 1450 2.2 380 1599 2850 2697 3989 1807 303 100-160(I) 80 8 1450 4 380 1974 3572 3406 5004 2252 304 100-160(I)A 72 6.5 1450 3 380 1835 3308 3141 4629 2085 305 100-200(I) 80 12.5 1450 5.5 380 2919 5115 4823 7450 3197 306 100-200(I)A 72 10 1450 4 380 2016 3656 3475 5129 2363 307 100-250(I) 80 20 1450 11 380 4448 6394 6255 9452 4726 308 100-250(I)A 75 17.5 1450 7.5 380 3128 5616 5407 8326 3475 309 100-250(I) 69 15 1450 5.5 380 2919 5115 4893 7589 3197 310 100-315(I) 80 32 1450 15 380 4796 7020 6811 10286 5143 311 100-315(I)A 75 27.5 1450 11 380 4518 6603 6603 9730 4865 312 100-315(I)B 70 24 1450 11 380 4518 6603 6603 9730 4865 313 100-400(I) 80 50 1450 22 380 6255 8757 8479 13344 6533 314 100-400(I)A 75 44 1450 18.5 380 5699 8201 8132 12232 5977 315 100-400(I)B 70 38 1450 15 380 4865 7089 6881 10425 5143 316 125-125 100 5 1450 2.2 380 1640 2989 2836 4170 1946 317 125-160 100 8 1450 4 380 2016 3656 3489 5129 2224 318 125-160A 87 6 1450 3 380 1946 3572 3406 5004 2155编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式319 125-200 100 12.5 1450 7.5 380 3128 5616 5407 8326 3406 320 125-200A 89 10 1450 5.5 380 2919 5115 4893 7589 3197 321 125-250 100 20 1450 11 380 4518 6811 6672 9730 4726 322 125-250A 93.5 17.5 1450 7.5 380 3197 5699 5546 8326 3753 323 125-250B 87 15 1450 5.5 380 3058 5560 5421 8201 3614 324 125-315 100 32 1450 15 380 4976 7228 6950 10564 5143 325 125-315A 91 27 1450 11 380 4587 6672 6672 9730 4865 326 125-315B 87 24 1450 11 380 4518 6603 6603 9661 4865 327 125-400 100 50 1450 30 380 7645 11537 11120 16819 8062 328 125-400A 94 44 1450 22 380 5977 8757 8479 13344 6394 329 125-400B 87 37.5 1450 18.5 380 5699 8201 8062 12232 5699 330 125-200(I) 160 12.5 1450 11 380 4518 6603 6603 9730 4518 331 125-200(I)A 143 10 1450 7.5 380 3197 5699 5421 8340 3892 332 125-250(I) 160 20 1450 15 380 4935 7228 6950 10564 5004 333 125-250(I)A 147 17 1450 11 380 4587 6672 6672 9869 4587 334 125-250(I)B 134 14 1450 7.5 380 3267 5769 5491 8479 3962335 125-315(I) 160 32 1450 22 380 6255 8757 8479 13344 6255 336 125-315(I)A 150 28 1450 18.5 380 5699 8201 8062 12232 5699 337 125-315(I) B 138 24 1450 15 380 4935 7228 6950 10564 5004 338 125-400(I) 160 50 1450 37 380 10008 14873 14456 21684 10147 339 125-400(I)A 150 44 1450 30 380 8062 11954 11537 17514 8201 340 125-400(I)B 138 38 1450 30 380 8062 11954 11537 17514 8132 341 150-200 200 12.5 1450 11 380 4587 6672 6672 9730 4587 342 150-200A 176 10 1450 7.5 380 3197 5699 5421 8340 3892 343 150-250 200 20 1450 15 380 4935 7228 6950 10564 5004 344 150-250A 184 17 1450 11 380 4587 6672 6672 9869 4587 345 150-250B 167 14 1450 7.5 380 3267 5769 5491 8479 3962 346 150-315 200 32 1450 22 380 6255 9174 9174 13483 6255 347 150-315A 187 28 1450 18.5 380 5977 8479 834 13066 5977编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式348 150-315B 173 24 1450 15 380 5074 7367 7367 10703 5213 349 150-400 200 50 1450 37 380 10286 19877 19738 25020 10634 350 150-400A 187 44 1450 30 380 7715 18904 18765 23352 8062 351 150-400B 174 38 1450 30 380 7715 18904 18765 23352 8062 352 150-200(I) 200 12.5 1450 15 380 4935 7228 6950 10564 5004 353 150-200(I)A 179 10 1450 11 380 4587 6672 6672 10008 4587 354 150-250(I) 200 20 1450 18.5 380 5908 8479 8340 13066 5977 355 150-250(I)A 187 17.5 1450 15 380 5004 7367 7367 10703 5213 356 150-250(I)B 173 14 1450 11 380 4657 7089 695 10286 4726 357 150-315(I) 200 32 1450 30 380 8062 11954 11815 17653 8201 358 150-315(I)A 187 28 1450 22 380 6255 9313 9174 13622 6394 359 150-315(I)B 173 24 1450 18.5 380 5977 9035 8896 13344 6116 360 150-400(I) 200 50 1450 45 380 11120 15985 15985 24742 11259 361 150-400(I)A 187 44 1450 37 380 9869 14734 14734 21823 10842 362 150-400(I)B 173 37.5 1450 30 380 7923 12093 12093 17931 8340 363 200-200 200 12.5 1450 15 380 5074 7367 7367 10703 5213 364 200-200A 179 10 1450 11 380 4657 7089 7089 10425 4726 365 200-250 200 20 1450 18.5 380 5977 8757 8757 13066 5977 366 200-250A 187 17.5 1450 15 380 5074 7645 7645 10981 5213 367 200-250B 173 14 1450 11 380 4657 7228 7228 10564 5282 368 250-315 200 32 1450 30 380 8201 12232 12232 18070 8271 369 200-315A 187 28 1450 22 380 6255 9591 9591 13622 6464 370 200-315B 173 24 1450 18.5 380 5977 9174 9035 6116 6116 371 200-400 200 50 1450 45 380 10564 17375 17236 11398 11398 372 200-400A 187 44 1450 37 380 9869 15290 15151 10634 10634373 200-400B 173 37.5 1450 30 380 7854 12232 12093 8479 8479 374 200-200(I) 400 12.5 1450 22 380 5838 9591 9452 6464 6464 375 200-200(I)A 358 10 1450 18.5 380 5560 9174 9035 6116 6116 376 200-250(I) 40 20 1450 30 380 7645 12093 11954 8062 8062编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式377 200-250(I)A 358 16 1450 22 380 5838 9591 9452 6464 6464 378 200-250(I)B 322 13 1450 18.5 380 5560 9174 9035 6116 6116 379 200-315(I) 400 32 1450 55 380 12788 20572 20294 13761 13761 380 200-315(I)A 374 28 1450 45 380 10564 17375 17236 11398 11398 381 200-315(I)B 346 24 1450 37 380 9869 15290 15151 10634 10634 382 200-400(I) 400 50 1450 90 380 17445 25715 25437 18835 18835 383 200-400(I)A 374 44 1450 75 380 15985 24047 23908 16819 16819 384 200-400(I)B 347 38 1450 55 380 13414 20433 20155 14387 14387 385 200-400(I)C 320 32 1450 45 380 10842 17514 17375 11676 11676 386 250-250 550 20 1450 45 380 11259 18765 18348 12024 12024 387 250-250A 490 16 1450 37 380 10078 16680 16263 10981 10981 388 250-315 550 32 1450 75 380 16541 24881 24603 17514 17514 389 250-315A 515 28 1450 55 380 14039 20989 20850 15012 15012 390 250-315B 476 24 1450 45 380 11537 18209 18070 12302 12302 391 250-400 550 50 1450 110 380 30302 / / / 31831 392 250-400A 515 44 1450 90 380 20711 / / / 22101 393 250-400B 476 37.5 1450 75 380 19599 / / / 21823 394 300-235(I) 1080 40 1450 160 380 41422 / / / 45453 395 300-235(I)A 965 32 1450 132 380 37252 / / / 41005 396 300-250 720 20 1450 55 380 14595 / / / 15707 397 300-250A 600 17 1450 45 380 12371 / / / 13344 398 300-315 720 32 1450 90 380 19738 / / / 21406 399 300-315A 650 28 1450 75 380 17236 / / / 18487 400 300-315B 580 24 1450 55 380 14595 / / / 15846 401 300-400 720 50 1450 132 380 36696 / / / 38364 402 300-400A 600 44 1450 110 380 33916 / / / 34611 403 350-315 1200 20 1450 110 380 37113 / / / 38781 404 350-315A 1080 17 1450 75 380 24770 / / / 25423 405 350-400 1200 32 1450 160 380 50179 / / / 51708编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式406 350-400A 1080 28 1450 132 380 46843 / / / 48372 407 350-460 1210 50 1450 250 380 78396 / / / 79647 408 350-460A 1080 44 1450 200 380 70890 / / / 72280409 300-235 720 18 970 55 380 28634 / / / 29607 410 300-235A 657 15 970 45 380 26410 / / / 27800 411 300-300 720 28 970 75 380 30580 / / / 31553 412 300-300A 666 24 970 75 380 30580 / / / 31553 413 300-300B 623 21 970 55 380 28495 / / / 29468 414 300-380 720 44 970 132 380 41005 / / / 42812 415 300-380A 666 38 970 110 380 37252 / / / 38642 416 300-380B 623 33 970 90 380 32804 / / / 34333 417 350-250 800 20 970 75 380 32943 / / / 33777 418 350-250A 715 16 970 55 380 29746 / / / 30580 419 350-315 800 32 970 90 380 38920 / / / 40241 420 350-315A 748 28 970 75 380 33777 / / / 34611 421 350-315B 692 24 970 75 380 33638 / / / 34472 422 350-400 800 50 970 160 380 60465 / / / 61855 423 350-400A 750 44 970 132 380 59075 / / / 60604 424 350-400B 697 38 970 110 380 51847 / / / 53237 425 400-400 1080 12.5 970 55 380 37252 / / / 37947 426 400-400A 966 10 970 45 380 35584 / / / 36001 427 400-500 1080 20 970 90 380 42117 / / / 43368 428 400-500A 996 17 970 75 380 40449 / / / 41144 429 400-500B 935 15 970 55 380 37947 / / / 38642 430 400-625 1080 32 970 132 380 61577 / / / 64635 431 400-625A 996 27 970 110 380 59631 / / / 60465 432 400-625B 935 24 970 90 380 52264 / / / 53376 433 500-400 1200 12.5 970 75 380 51569 / / / 51986 434 500-400A 1073 10 970 55 380 40449 / / / 37391编号型号规格流量(m³/h)扬程(m)转速(r/min)功率(KW)电压(V)ISG清水IRG热水IHG化工耐腐型YG油泵IHGB耐腐防爆型ISW卧式435 500-500 1200 20 970 110 380 67554 / / / 68110 436 500-500A 1106 17 970 90 380 60882 / / / 61855 437 500-500B 1040 15 970 75 380 51847 / / / 52125 438 500-625 1200 32 970 160 380 81593 / / / 82566 439 500-625A 1106 27 970 132 380 68388 / / / 69778 440 500-625B 1040 24 970 110 380 65330 / / / 66720。

离心泵结构图
以下几款离心泵结构图供用户、施工方或设计院参考【CQB型不锈钢磁力离心泵】结构爆炸图：
CQB磁力驱动泵价格
【CQB型不锈钢磁力离心泵】结构图：
CQB磁力驱动泵价格
【D、DG型卧式多级离心泵】结构图：
DG泵（中低压）结构图.填料密封-水封水引自第一级叶轮
DG泵（中低压）结构图.填料密封-水封水用外接水
DG泵（中低压）结构图.填料密封-机械密封
DG泵（次高压）结构图.
D、DG锅炉给水离心泵价格
【DL系列立式多级离心泵】结构图：
DL型立式多级离心泵价格
【FB、AFB型不锈钢耐腐蚀离心泵】结构图：
泵的旋转方向：自吸入口向电机端看为顺针方向旋转。

泵与电机是通过弹性联轴器安装在同一个底座上。

泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。

FB、AFB系列不锈钢耐腐蚀泵价格
【FSB型氟塑料合金离心泵】结构图：
FSB氟塑料合金离心泵价格
【FS型玻璃钢离心泵】结构图：
FS型玻璃钢离心泵价格
【GBW型卧式浓硫酸离心泵】结构图：
GBW型浓硫酸离心泵价格
【GC型卧式多级锅炉给水泵】结构图：
GC型卧式多级锅炉给水泵价格
【GDL系列立式多级管道离心泵】结构图：
GDL立式多级管道泵价格
【IHF型衬氟塑料离心泵】结构图：
IHF氟塑料衬里离心泵价格
【ISGB型便拆式管道离心泵】结构图：
ISGB型便拆式管道离心泵价格。

低转速卧式离心泵到高峰，劳动力资源增量有7多万人。

预计全年城镇需要安排就业总量约25万人。

从需求情况看，预计今年城镇可新增就业人员约万人。

劳动力供大于求将达到4万人，比25年增加万人。

(见本刊6月9日相关报道《第三次就业高峰》)丁元竹说，“压力是可想而知的，好在政府已经开始意识到，应该从追求‘经济增长优先’转向以就业增长为中心。

”事实上，国家在“十一五规划”中明确提出了目标，未来5年,我国城镇将有45万人走上工作岗位,登记失业率将控制在5%以内。

那么，如何化解“无就业增长”呢？对此，莫荣建议，首先要更多地发展劳动密集型产业；其次，要更多地发展中小企业和民营企业；再者，大力发展以业为主的第三产业。

因为它们能吸纳更多的劳动力。

丁元则强调了政府的干预作用：积极用公共财政才支持中小企业的发展。

同时，加大对再就业的培训也是必要的。

毕儒博也建议说，政府需要加大投入，尤其是中西部落后地区的投入，以此促进大量的劳动密集型产业向中西部转移，从而解决更多就业。

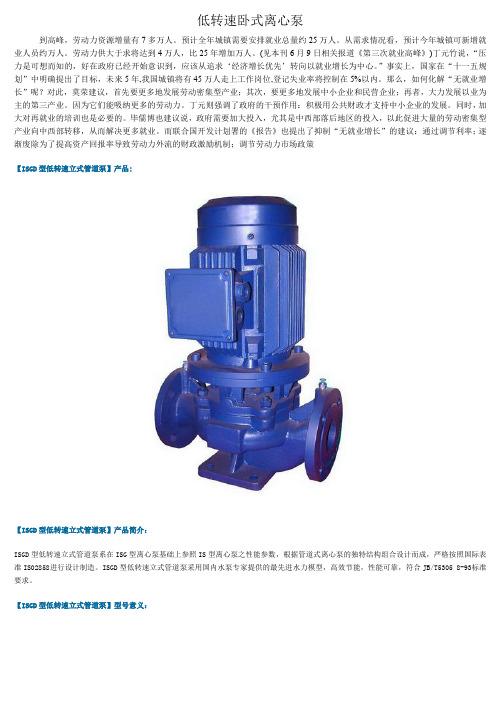

而联合国开发计划署的《报告》也提出了抑制“无就业增长”的建议：通过调节利率；逐渐废除为了提高资产回报率导致劳动力外流的财政激励机制；调节劳动力市场政策【ISGD型低转速立式管道泵】产品:【ISGD型低转速立式管道泵】产品简介：ISGD型低转速立式管道泵系在ISG型离心泵基础上参照IS型离心泵之性能参数，根据管道式离心泵的独特结构组合设计而成，严格按照国际表准IS02858进行设计制造。

ISGD型低转速立式管道泵采用国内水泵专家提供的最先进水力模型，高效节能，性能可靠，符合JB/T53058-93标准要求。

【ISGD型低转速立式管道泵】型号意义：【ISGD型低转速立式管道泵】使用条件：ISGD型低转速立式管道泵电机0.75KW以上泵系统最高工作压力为1.6Mpa，即泵吸入口压力+泵扬程≤1.6Mpa，泵静压试验压力为2.5Mpa，0.75KW 以下泵系统最高工作压力为0.8Mpa。

isg200-200(I)A立式管道离心泵进口铜精矿。

目前，西藏共发现了藏东的“玉龙铜成矿带”、拉萨至日喀则一带的“冈底斯东段铜成矿带”、阿里地区班公湖至那曲地区怒江源的“班公错——怒江铜成矿带”等三个【isg200-200(I)A立式管道离心泵】产品概述：ISG立式单级管道离心泵，是采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

【isg200-200(I)A立式管道离心泵】型号意义：【isg200-200(I)A立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【isg200-200(I)A立式管道离心泵】主要用途： 1.　ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

ISGB便拆立式离心泵概述及结构一、ISGB便拆立式离心泵产品概述：ISGB、ISRB型便拆立式管道离心泵是在ISG基础上开发成功的一种结构新颖、技术先进的泵类产品。

该立式泵特别是在整体结构上进行大胆突破设计，采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处;叶轮、泵体采用现代化最优秀水力模型设计制造，消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构解决了更换大功率水泵的轴承，机械密封、叶轮、泵轴的难题。

该泵与国内同类产品相比，具有运转更平稳，使用寿命长，管道离心泵配套更方便，维护保养更轻松等无可代替的优点。

在立式泵系列产品中属国内首创，各项技术居国内领先，是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。

二、ISGB便拆立式离心泵产品特点：1.立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了建筑投资。

底脚稳固、结构紧凑，精美的铸造和外观处理赋予立式离心泵新的美感，使产品焕发艺术的魅力，可以和国外著名厂家立式泵媲美。

2.配用国内著名离心泵厂家生产的低速Y系列标准通用电机，运行平稳、噪音极低。

3.轴承采用国际著名品牌精密轴承，精度高、可靠性好，寿命长。

4.叶轮采用90年代最优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。

5.电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。

6.可拆卸爪型弹性联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。

7.机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压、运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。

8.泵盖结构设计独特，只要卸下爪型弹性联轴器、泵盖螺母，即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

长沙自平衡多级泵厂家宏力水泵整理 离心泵isg80-200立式管道泵概述：离心泵isg80-200立式管道泵是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

ISG型号意义：例如：ISG100-315(I)ABIHG-单级单吸化工管道离心泵100-进出口口径(mm)315-叶轮名义直径(mm)I - 扩流型A、B-叶轮经第一、二次切割泵类别：ISG：单级单吸管道离心泵IRG：单级单吸热水管道离心泵IGRY：单级单吸高温管道离心油泵IHG：单级单吸化工管道离心泵YG：单级单吸离心管道油泵IHGB：单级单吸立式不锈钢防爆化工泵离心泵isg80-200立式管道泵产品特点:1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

离心泵isg80-200立式管道泵性能范围:1、吸入压力≤1．0MPa（200以下口径），或泵系统最高工作压力≤1．6MPa （200及以下口径），即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
